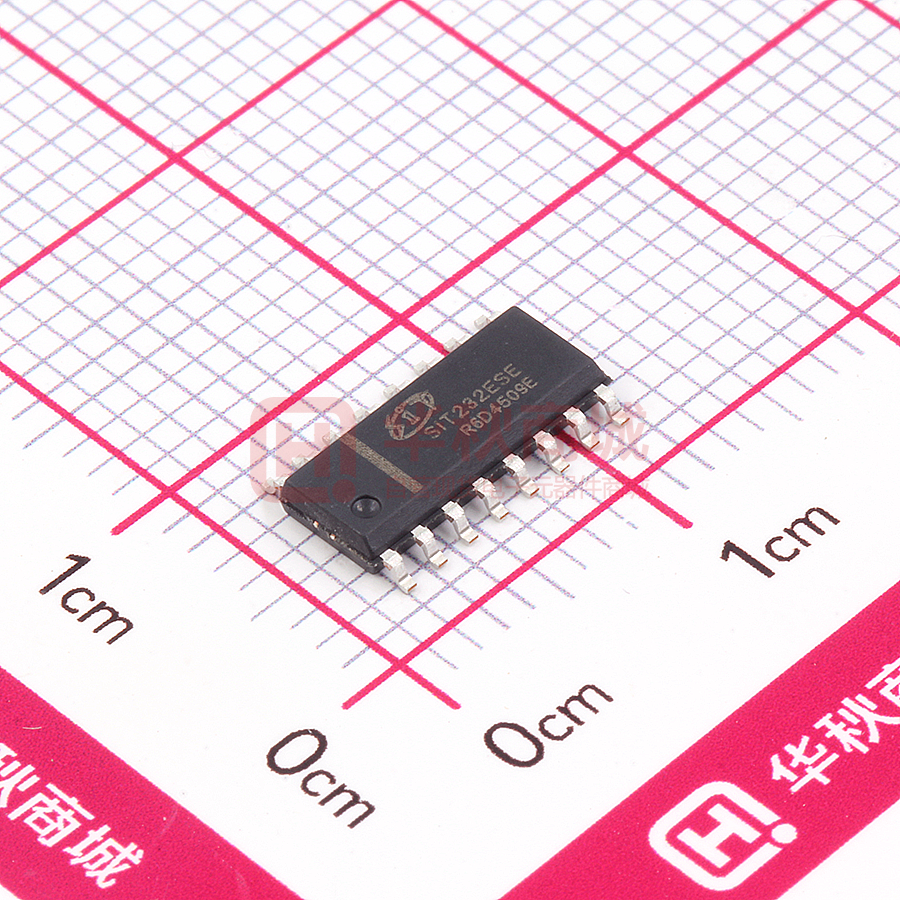

SIT232ESE

SIT232 5V 单电源供电双通道 RS232 收发器 芯力特 特点： 产品外形：  5V±10%电源供电；  双通道  120kbps 通讯速率；  驱动器输入兼容 TTL/CMOS 逻辑电平  RS232 输出兼容 TTL 电平输入电路  接收器输入阻抗最小 3KΩ 提供绿色环保无铅封装 描述 SIT232 是一款 5V 单电源供电、双通道、低功耗的完全满足 TIA/EIA-232 标准要求的 RS-232 收发器。 SIT232 包括两个驱动器和两个接收器，均可以独立使用， 接收器将 RS-232 信号转换成 CMOS 逻辑输出电平，EIA/ TIA-232E 定义电压大于 3V 为逻辑 0，SIT232 所有的接收器都是反向的， 所以接收器响应 TTL 电平与 EIA/ TIA-232E 电平一致。 在 5V 电源供电下，电荷泵仅需四个 1uF 的外部电容，速率至少达到 120Kbps 无差错数据传 输，两者均可独立使能与关闭。每一路驱动器与接收器均可独立使用。 引脚分布图 SIT232 C1+ 1 16 VCC V+ 2 15 GND C1- 3 14 T1OUT C2+ 4 13 R1IN C2- 5 12 R1OUT 6 11 T1IN T2OUT 7 10 T2IN R2IN 8 9 R2OUT V- 图 1 SIT232 引脚分布图 REC V1.10 2019.7 1 / 10 www.sitcores.com SIT232 5V 单电源供电双通道 RS232 收发器 芯力特 极限参数 参数 符号 大小 单位 电源电压 VCC -0.3~+6 V 倍压引脚 V+ VCC-0.3~+14 V 反向电压引脚 V- +0.3~-14 V +13 V V+ + |V-| 发送器输入引脚 T1IN、T2IN -0.3~VCC+0.3 V 接收器输入引脚 R1IN、R2IN ±30 V 发送器输出引脚 T1OUT、T2OUT V+ +0.3~V- -0.3 V 接收器输出引脚 R1OUT、R2OUT -0.3~VCC+0.3 V 工作温度范围 -40~85 ℃ 存储工作温度范围 -60~150 ℃ 焊接温度范围 300 ℃ SOP16 696 mW SOPW16 762 mW 连续功耗 最大极限参数值是指超过这些值可能会使器件发生不可恢复的损坏。在这些条件之下是不利于器 件正常运作的，器件连续工作在最大允许额定值下可能影响器件可靠性，所有的电压的参考点为地。 引脚定义 引脚序号 引脚名称 1 C1+ 倍压电荷泵电容的正端 2 V+ 倍压电荷泵电压端口 3 C1- 倍压电荷泵电容的负端 4 C2+ 反相电荷泵电容的正端 5 C2- 反相电荷泵电容的负端 6 V- 反相电荷泵电压输出端 7 T2OUT 第二发送器信号输出端 8 R2IN 第二接收器信号输入端 9 R2OUT 第二接收器信号输出端 10 T2IN 第二发送器信号输入端 11 T1IN 第一发送器信号输入端 REC V1.10 2019.7 引脚功能 2 / 10 www.sitcores.com SIT232 5V 单电源供电双通道 RS232 收发器 芯力特 12 R1OUT 第一接收器信号输出端 13 R1IN 第一接收器信号输入端 14 T1OUT 第一发送器信号输出端 15 GND 地 16 VCC 电源 REC V1.10 2019.7 3 / 10 www.sitcores.com SIT232 5V 单电源供电双通道 RS232 收发器 芯力特 供电电流 参数 符号 无负载供电电流 Isup 测试条件 最小 典型 最大 单位 5 10 mA （如无另外说明，典型值在 VCC=+5V，Temp＝25℃，电容 C1~C4=1uF 测得） 逻辑输入电学特性 参数 符号 测试条件 逻辑控制低电平 VTTIN_L T1IN、T2IN 端口 逻辑控制高电平 VTTIN_H T1IN、T2IN 端口 逻辑控制迟滞 输入逻辑电流 ITIN 最小 典型 最大 单位 0.8 V 2 V T1IN、T2IN 端口 0.3 T1IN、T2IN 端口 ±1 V ±10 uA 最大 单位 0.4 V （如无另外说明，典型值在 VCC=+5V，Temp＝25℃，电容 C1~C4=1uF 测得） 接收器输出电特性 参数 符号 测试条件 接收器输出低电平 VROL IOUT=3.2mA, 接收器输出高电平 VROH IOUT=-1mA, 最小 典型 3.5 V （如无另外说明，典型值在 VCC=+5V，Temp＝25℃，电容 C1~C4=1uF 测得） REC V1.10 2019.7 4 / 10 www.sitcores.com SIT232 5V 单电源供电双通道 RS232 收发器 芯力特 接收器输入电特性 参数 符号 测试条件 最小 接收器输入范围 VRIN -30 接收器输入低阈值 VRIL 0.8 接收器输入高阈值 VRIH 最大 单位 +30 V 1.1 V 1.5 接收器输入 迟滞 接收器输入阻抗 典型 2.4 0.4 RRIN 3 V V 5 7 kΩ 最大 单位 （如无另外说明，典型值在 VCC=+5V，Temp＝25℃，电容 C1~C4=1uF 测得） 发送器输出电特性 参数 符号 测试条件 最小 典型 发送器输出摆幅 VTOUT 所有发送器输出 端带 3 kΩ 到地 负载 ±5.0 ±7.3 发送器输出阻抗 RTOUT VCC=0V， 发送器输入=±2V 300 发送器短路电流 Itsc V Ω ±10 ±60 mA （如无另外说明，典型值在 VCC=+5V，Temp＝25℃，电容 C1~C4=1uF 测得） REC V1.10 2019.7 5 / 10 www.sitcores.com SIT232 5V 单电源供电双通道 RS232 收发器 芯力特 开关特性 参数 符号 测试条件 速率 Speed RL=3kΩ, CL=1000pF tRPHL 接收器传播延迟 典型 最大 120 单位 kbps 0.5 10 us 0.5 10 us CL=150pF tRPLH 发送器摆率 最小 SR RL=3kΩ~7 kΩ， CL=50pF~1000pF 从-3.0V~3.0V 或 3.0V~-3.0V 4 V/us （如无另外说明，典型值在 VCC=+5V，Temp＝25℃，电容 C1~C4=1uF 测得） REC V1.10 2019.7 6 / 10 www.sitcores.com SIT232 5V 单电源供电双通道 RS232 收发器 芯力特 说明 1 双电荷泵工作 SIT232 的内部有两路电荷泵，以支持芯片的电平转换工作，双电何泵将 5V 电源电压转换为± 10V（空载）电压给 232 驱动器使用，每个电荷泵需一个飞电容（C1,C2）和一个储能电容（C3,C4）, 产生 V+和 V-电源。如图 8 所示。 2 RS232 发送器 将 TTL/CMOS 逻辑电平转换成与 EIA/TIA-232 标准兼容电平，SIT232 发送器在最差工作条件 (3kΩ 电阻与 4.5V 电源电压)下能够保证 120kbps 的数据速率，发送器可并联驱动多个接收器，驱动 器的摆率按照 EIA/ TIA-232E 要求限制在 30V/us 以内。 3 RS232 接收器 SIT232 有两个独立的接收器，可将 RS-232 信号转换成 CMOS 逻辑输出电平，EIA/ TIA-232E 定义电压大于 3V 为逻辑 0，SIT232 所有的接收器都是反向的，所以接收器响应 TTL 电平与 EIA/ TIA-232E 电平一致。 4 典型应用 典型的双通路应用方案如图 2 所示， 其中 C1-C5 典型电容值为 1uF，电源 VCC 应接一个与 C1,C2 相同容值的到地的去耦电容，并且尽量靠近器件。 VCC C5 C1+ C3 VCC V+ C1 C1C2+ C2 V- SIT232 C4 C2T1IN T1OUT T2IN T2OUT TTL/CMOS INPUTS RS232 OUTPUTS R1OUT R1IN 5K TTL/CMOS OUTPUTS RS232 INPUTS R2OUT R2IN 5K GND 图 2 典型的双通路应用方案 REC V1.10 2019.7 7 / 10 www.sitcores.com SIT232 5V 单电源供电双通道 RS232 收发器 芯力特 SOP16 外形尺寸 封装尺寸 标注 尺寸 最小值/mm 最大值/mm A 9.80 10.00 A1 0.356 0.456 A2 1.27TYP A3 0.302TYP B 3.85 3.95 B1 5.84 6.24 B2 5.00 TYP C 1.40 1.60 C1 0.61 0.71 C2 0.54 0.64 C3 0.05 0.25 C4 0.203 0.233 D 1.05 TYP D1 0.40 0.70 D2 0.15 0.25 R1 0.20TYP R2 0.20TYP θ1 8°~12°TYP4 θ2 8°~12°TYP4 θ3 0°~8° θ4 4°~12° REC V1.10 2019.7 8 / 10 www.sitcores.com SIT232 5V 单电源供电双通道 RS232 收发器 芯力特 DIP16 外形尺寸 封装尺寸 标注 尺寸 最小值/mm A 19.00 A1 A2 最大值/mm 19.20 1.524TYP 0.41 0.51 A3 2.54TYP A4 0.38TYP A5 0.99TYP B 6.30 6.50 C 3.00 3.20 C1 0.51TYP C2 3.00 3.60 C3 3.85 4.45 C4 1.40 1.50 D 8.20 8.80 D1 0.20 0.35 D2 7.74 8.00 θ 10°TYP4 θ1 17°TYP4 θ2 6°TYP4 R1 1.27TYP4 REC V1.10 2019.7 9 / 10 www.sitcores.com SIT232 5V 单电源供电双通道 RS232 收发器 芯力特 定购信息 定购代码 温度 封装 SIT232ESE -40℃~85℃ SOP16 SIT232EWE -40℃~85℃ SOPW16，宽体 SIT232EPE -40℃~85℃ DIP16，插件 编带式包装为 2500 颗/盘 REC V1.10 2019.7 10 / 10 www.sitcores.com
