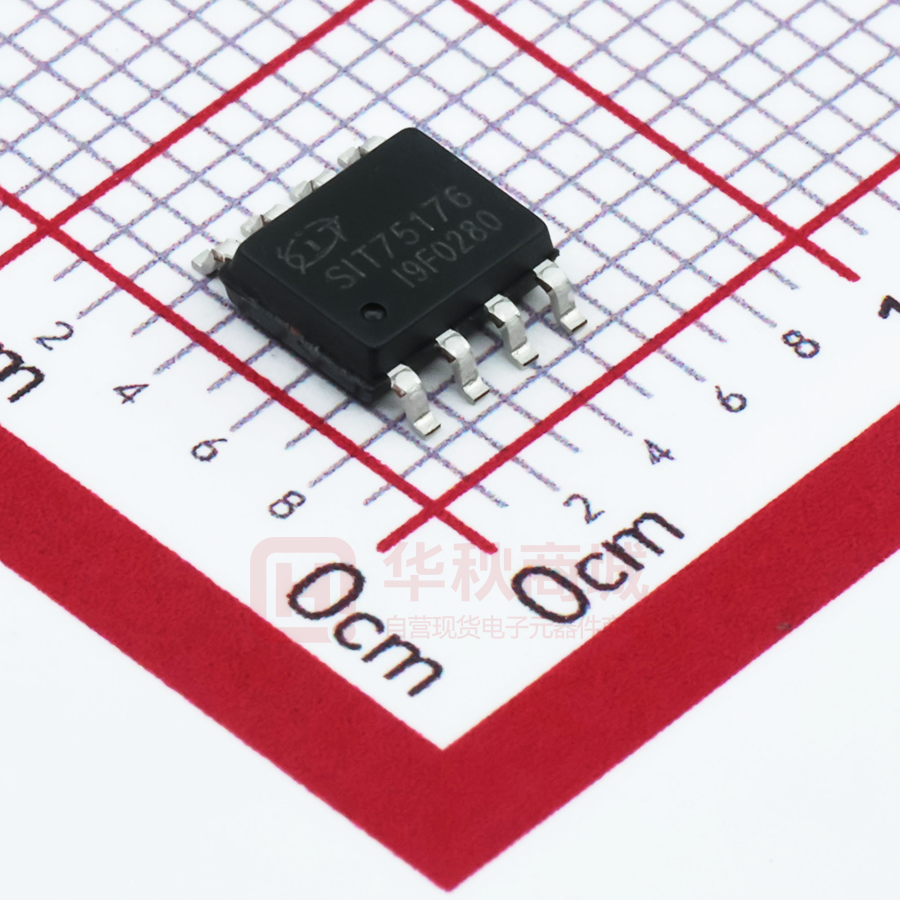

SIT75176B 芯力特 3.0~5.5V 供电，32 节点，10Mbps 半双工 RS485/RS422 收发器 特点： 产品外形：  3.0~5.5V 电源范围，半双工；  总线端口 ESD 保护能力 HBM 达到 15KV 以上；  总线容错耐压达到±15V；  驱动器短路输出保护；  低功耗关断功能；  接收器开路失效保护；  具有较强的抗噪能力；  集成的瞬变电压抵制功能；  在电噪声环境中的数据传输速率可达到 10Mbps； 提供绿色环保无铅封装 描述 SIT75176B 是一款 3.0V~5.5V 电源供电、总线端口 ESD 保护能力 HBM 达到 15KV 以上、 总线耐压范围达到±15V、半双工、低功耗，功能完全满足 TIA/EIA-485 标准要求的 RS-485 收发 器，最多允许 32 个节点同时连接到总线。 SIT75176B 包括一个驱动器和一个接收器，两者均可独立使能与关闭。当两者均禁用时， 驱动器与接收器均输出高阻态。可实现高达 10Mbps 的无差错数据传输。 SIT75176B 工作电压范围为 3.0~5.5 V，具备失效安全（fail-safe）、限流保护、过压保护等 功能。 引脚分布图 SIT75176B RO R VCC RE B DE A DI D GND 图 1 SIT75176B 引脚分布图 REC V1.2 2020.06 1 / 14 www.sitcores.com SIT75176B 芯力特 3.0~5.5V 供电，32 节点，10Mbps 半双工 RS485/RS422 收发器 极限参数 参数 符号 大小 单位 电源电压 VCC +7 V 控制端口电压 /RE，DE，DI -0.3~VCC+0.5 V 总线侧输入电压 A、B -15~+15 V 接收器输出电压 RO -0.3~VCC+0.5 V 工作温度范围 -40~125 ℃ 存储工作温度范围 -60~150 ℃ 焊接温度范围 300 ℃ 最大极限参数值是指超过这些值可能会使器件发生不可恢复的损坏。在这些条件之下是不利于器件正 常运作的，器件连续工作在最大允许额定值下可能影响器件可靠性，所有的电压的参考点为地。 引脚定义 引脚序号 引脚名称 引脚功能 RO 接收器输出端。 当/RE 为低电平时，若 A-B≧200mV，RO 输出为高电平； 若 A-B≦-200mV，RO 输出为低电平。 /RE 接收器输出使能控制。 当/RE 接低电平时，接收器输出使能，RO 输出有效；当/RE 接高 电平时，接收器输出禁能，RO 为高阻态； /RE 接高电平且 DE 接低电平时，器件进入低功耗关断模式。 DE 驱动器输出使能控制。 DE 接高电平时驱动器输出有效，DE 为低电平时输出为高阻态； /RE 接高电平且 DE 接低电平时，器件进入低功耗关断模式。 4 DI DI 驱动器输入。DE 为高电平时， DI 上的低电平使驱动器同相 端 A 输出为低电平，驱动器反相端 B 输出为高电平； DI 上的高 电平将使同相端输出为高电平，反相端输出为低。 5 GND 6 A 接收器同相输入和驱动器同相输出端 7 B 接收器反相输入和驱动器反相输出端 8 VCC 1 2 3 REC V1.2 2020.06 接地 接电源 2 / 14 www.sitcores.com SIT75176B 芯力特 3.0~5.5V 供电，32 节点，10Mbps 半双工 RS485/RS422 收发器 驱动器直流电学特性 参数 符号 驱动器差分输出 （无负载） VOD1 驱动差分输出 测试条件 典型 2.5 图 2，RL = 54 Ω， VCC=3.3V VOD2 最小 图 2，RL = 54 Ω， VCC=5V 1.5 1.8 最大 单位 5.5 V VCC V 1.5 3 VCC 输出电压幅值的变化 （NOTE1） ∆VOD 图 2，RL = 54 Ω 0.2 V 输出共模电压 VOC 图 2，RL = 54 Ω 3 V 共模输出电压幅值 的变化（NOTE1） ∆VOC 图 2，RL = 54 Ω 0.2 V 高电平输入 VIH DE，DI，/RE 低电平输入 VIL DE，DI，/RE 逻辑输入电流 IIN1 DE，DI，/RE 输出短路时的电流， 短路到高 IOSD1 短路到 0V~12V 输出短路时的电流， 短路到低 IOSD2 短路到-7V~0V 2.0 V -2 0.8 V 2 uA 250 mA -250 mA （如无另外说明，Temp=TMIN~TMAX，Temp＝25℃, VCC=5V） NOTE1：∆VOD 和∆VOC 分别是输入信号 DI 状态变化时引起的 VOD 与 VOC 幅值的变化。 接收器直流电学特性 参数 输入电流（A，B） REC V1.2 2020.06 符号 IIN2 测试条件 最小 DE = 0 V， VCC=0 或 5V VIN = 12 V DE = 0 V， VCC=0 或 5V VIN = -7 V 3 / 14 -800 典型 最大 单位 500 1000 uA -300 uA www.sitcores.com SIT75176B 芯力特 3.0~5.5V 供电，32 节点，10Mbps 半双工 RS485/RS422 收发器 正向输入阈值电压 VIT+ -7V≦VCM≦12V 反向输入阈值电压 VIT- -7V≦VCM≦12V -200 输入迟滞电压 Vhys -7V≦VCM≦12V 10 高电平输出电压 VOH IOUT = −2.5mA， VID = +200 mV VCC-1.5 低电平输出电压 VOL IOUT = +2.5mA， VID = -200 mV 0.4 V 三态输入漏电流 IOZR 0.4 V < VO < 2.4 V ±1 uA 接收端输入电阻 RIN -7V≦VCM≦12V 12 接收器短路电流 IOSR 0 V≤VO≤VCC ±8 200 mV mV 30 mV V kΩ ±90 mA 典型 最大 单位 /RE=0V， DE = 0 V， VCC=3.3V 240 650 uA /RE=0V， DE = 0 V VCC=5V 270 750 uA /RE=VCC， DE=VCC， VCC=3.3V 360 650 uA /RE=0V， DE = 0 V， VCC=5V 400 750 uA /RE=VCC， DE=0V， VCC=3.3V 0.2 10 uA /RE=VCC， DE=0V， VCC=5V 0.2 10 uA （如无另外说明， Temp=TMIN~TMAX，Temp＝25℃） 供电电流 参数 符号 ICC1 供电电流 ICC2 关断电流 REC V1.2 2020.06 ISHDN 测试条件 4 / 14 最小 www.sitcores.com SIT75176B 芯力特 3.0~5.5V 供电，32 节点，10Mbps 半双工 RS485/RS422 收发器 驱动器开关特性 参数 符号 测试条件 驱动器差分 输出延迟 tDD 驱动器差分输出 过渡时间 tTD RDIFF = 60 Ω, CL1=CL2=100pF (见图 3 与图 4) 使能到输出高 tPZH 使能到输出低 tPZL 输入低到禁能 tPLZ 输入高到禁能 tPHZ 最小 RL = 110Ω， （见图 5、6） RL = 110Ω， （见图 5、6） 典型 最大 单位 15 22 ns 20 30 ns 25 120 ns 25 60 ns 20 30 ns 25 250 ns 接收器开关特性 参数 符号 接收器 输入到输出传播 延迟从低到高 tRPLH 接收器 输入到输出传播 延迟从高到低 tRPHL 使能到输出低时间 tRPZL 使能到输出高时间 典型 最大 单位 25 35 ns 25 35 ns CL=15pF 见图 7 与图 8 15 20 ns tRPZH CL=15pF 见图 7 与图 8 15 20 ns 从输出低到 禁能时间 tPRLZ CL=15pF 见图 7 与图 8 15 25 ns 从输出高到 禁能时间 tPRHZ CL=15pF 见图 7 与图 8 20 35 ns REC V1.2 2020.06 测试条件 最小 CL=15pF 见图 7 与图 8 5 / 14 www.sitcores.com SIT75176B 芯力特 3.0~5.5V 供电，32 节点，10Mbps 半双工 RS485/RS422 收发器 功能表 发送功能表 控制 接收功能表 输入 输出 控制 输入 输出 /RE DE DI A B /RE DE A-B RO X 1 1 H L 0 X ≥200mV H X 1 0 L H 0 X ≤-200mV L 0 0 X Z Z 0 X 开/短路 H 1 0 X 1 X X Z Z(shutdown) X：任意电平；Z：高阻。 X：任意电平；Z：高阻。 测试电路 图 2 驱动器直流测试负载 CL 包含探针以及杂散电容（下同） 图 3 驱动器差分延迟与渡越时间 REC V1.2 2020.06 6 / 14 www.sitcores.com 芯力特 SIT75176B 3.0~5.5V 供电，32 节点，10Mbps 半双工 RS485/RS422 收发器 图 4 驱动器传播延迟 图 5 驱动器使能与禁能时间 图 6 驱动器使能与禁能时间 REC V1.2 2020.06 7 / 14 www.sitcores.com 芯力特 SIT75176B 3.0~5.5V 供电，32 节点，10Mbps 半双工 RS485/RS422 收发器 图 7 接收器传播延时测试电路 图 8 接收器使能与禁能时间 REC V1.2 2020.06 8 / 14 www.sitcores.com SIT75176B 芯力特 3.0~5.5V 供电，32 节点，10Mbps 半双工 RS485/RS422 收发器 说明 1 简述 SIT75176B 是一款 3.0V~5.5V 电源供电、总线端口接触放电能力达到 15KV 以上、总线直流耐压 达到±15V 以上、用于 RS-485/RS-422 通信的半双工高速收发器，包含一个驱动器和接收器。具有 失效安全，过压保护、过流保护功能。SIT75176B 实现高达 10Mbps 的无差错数据传输，最多允许 32 个节点同时连接到总线。 2 驱动器输出保护 通过过流、过压保护机制避免故障或总线冲突引起输出电流过大和功耗过高，在整个共模电压 范围（参考典型工作特性）内提供快速短路保护。 3 典型应用 3.1 总线式组网：SIT75176B RS485 收发器设计用于多点总线传输线上的双向数据通信。图 9 显 示了典型网络应用电路。这些器件也能用作电缆长于 4000 英尺的线性转发器，为减小反射，应当在 传输线两端以其特性阻抗进行终端匹配，主干线以外的分支连线长度应尽可能短。 SIT75176B 120Ω RE VCC B DE A RO DI R VCC B VCC B A GND VCC B RO RE DE D DI Slave N SIT75176B R D SIT75176B R D Slave 1 A GND Master R A GND GND D SIT75176B 120Ω Slave 2 RE RO DI DE RE RO DE DI 图 9 总线式 RS485 半双工通讯网络 3.2 手拉手式组网：又称菊花链拓扑结构，是 RS485 总线布线的标准及规范，是 TIA 等组织推 荐使用的 RS485 总线拓扑结构。其布线方式就是主控设备与多个从控设备形成手拉手连接方式，如 图 10 所示，不留分支才是手拉手的方式。这种布线方式，具有信号反射小，通讯成功率高等优点。 REC V1.2 2020.06 9 / 14 www.sitcores.com SIT75176B 芯力特 3.0~5.5V 供电，32 节点，10Mbps 半双工 RS485/RS422 收发器 RO RE DI DE SIT75176B R D SIT75176B 120Ω DE A DI D VCC B VCC B R A GND RE RO SIT75176B 120Ω VCC B RO R RE A GND VCC B A GND DE DI D Slave N SIT75176B R D SIT75176B R D Slave1 VCC B A GND Master GND Slave 2 RE RO DI DE RE RO DI DE 图 10 手拉手式 RS485 半双工通讯网络 3.3 总线端口防护：在恶劣的环境下，RS485 通讯端口通常都做好静电防护、雷击浪涌防护等额 外的防护，甚至还需要做好防止 380V 市电接入的方案，以避免智能仪表、工控主机的损坏。图 11 为常见的 3 种 RS485 总线端口防护方案。第一种为 AB 端口分别并联 TVS 器件到保护地，AB 端口 之间并联 TVS 器件、AB 端口分别串联热敏电阻、并接气体放电管到保护地形成三级保护的方案； 第二种为 AB 分别并联 TVS 到地、串联热敏电阻，AB 之间并联压敏电阻的三级防护方案；第三种 为 AB 分别接上下拉电阻到电源与地，AB 之间接 TVS，A 或 B 某一端口接热敏电阻的方案。 SIT75176B PTC1 RE VCC B DE A RO DI R D TVS1 GDT TVS3 GND TVS2 Master or Slave PTC2 PE SIT75176B SIT75176B TVS1 DE A DI R D Master or Slave GND PTC1 RE VCC B DE A RO PTC1 CK RE VCC B RO DI R D PTC1 TVS1 GND Master or Slave TVS2 图 11 端口防护方案 REC V1.2 2020.06 10 / 14 www.sitcores.com SIT75176B 芯力特 3.0~5.5V 供电，32 节点，10Mbps 半双工 RS485/RS422 收发器 SOP8 外形尺寸 封装尺寸 符号 最小值/mm 典型值/mm 最大值/mm A 1.50 1.60 1.70 A1 0.1 0.15 0.2 A2 1.35 1.45 1.55 b 0.355 0.400 0.455 D 4.800 4.900 5.00 E 3.780 3.880 3.980 E1 5.800 6.000 6.200 e 1.270BSC L 0.40 0.60 0.80 c 0.153 0.203 0.253 θ -2° -4° -6° REC V1.2 2020.06 11 / 14 www.sitcores.com SIT75176B 芯力特 3.0~5.5V 供电，32 节点，10Mbps 半双工 RS485/RS422 收发器 MSOP8 /8μMAX / VSSOP8 外形尺寸 封装尺寸 符号 最小值/mm 典型值/mm 最大值/mm A 2.90 3.0 3.10 A1 0.28 0.35 A2 0.65TYP A3 0.375TYP B 2.90 3.0 B1 4.70 5.10 B2 0.45 0.75 C 0.75 0.95 C1 3.10 1.10 C2 0.328 TYP C3 0.152 C4 0.15 0.23 H 0.00 0.09 θ REC V1.2 2020.06 12°TYP 12 / 14 www.sitcores.com SIT75176B 芯力特 3.0~5.5V 供电，32 节点，10Mbps 半双工 RS485/RS422 收发器 DIP8 外形尺寸 封装尺寸 符号 最小值/mm 典型值/mm 最大值/mm A 9.00 9.20 9.40 A1 0.33 0.45 0.51 A2 2.54TYP A3 1.525TYP B 8.40 8.70 9.10 B1 6.20 6.40 6.60 B2 7.32 7.62 7.92 C 3.20 3.40 3.60 C1 0.50 0.60 0.80 C2 3.71 4.00 4.31 D 0.20 0.28 0.36 L 3.00 3.30 3.60 REC V1.2 2020.06 13 / 14 www.sitcores.com SIT75176B 芯力特 3.0~5.5V 供电，32 节点，10Mbps 半双工 RS485/RS422 收发器 HVSON8 / DFN3*3-8 外形 封装尺寸 符号 最小值/mm A 0.700 A1 0.000 A3 典型值/mm 最大值/mm 0.900 0.02 0.050 0.203 REF D 2.900 3.000 3.100 E 2.900 3.000 3.100 D1 2.200 2.3 2.400 E1 1.400 1.5 1.600 b 0.2 0.25 0.33 e L 0.650 TYP 0.250 0.575 定购信息 定购代码 温度 封装 SIT75176BDR -40℃~125℃ SOP8 SIT75176BDGK -40℃~125℃ MSOP8/VSSOP8/8μMAX SIT75176BP -40℃~125℃ DIP8 HVSON8 / DFN3*3-8， 小外形，无引脚 编带式包装为 2500 颗/盘，HVSON8 / DFN3*3-8，小外形，无引脚封装为 5000 颗/盘。 SIT75176BTK REC V1.2 2020.06 -40℃~125℃ 14 / 14 www.sitcores.com
