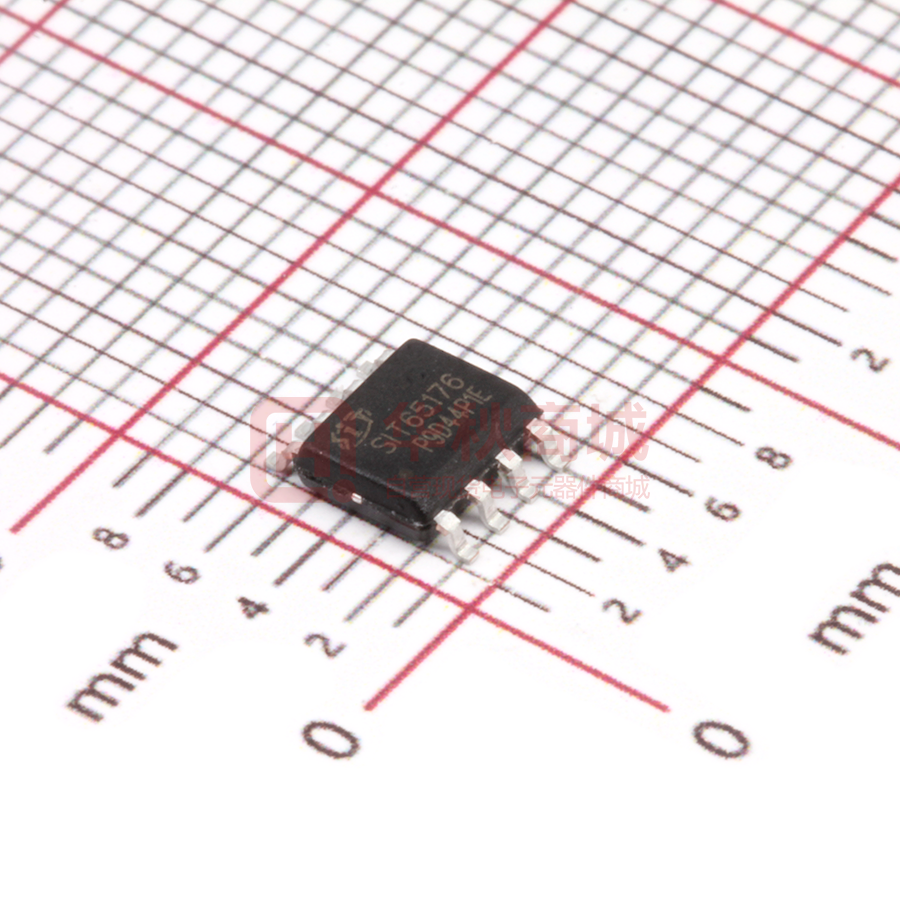

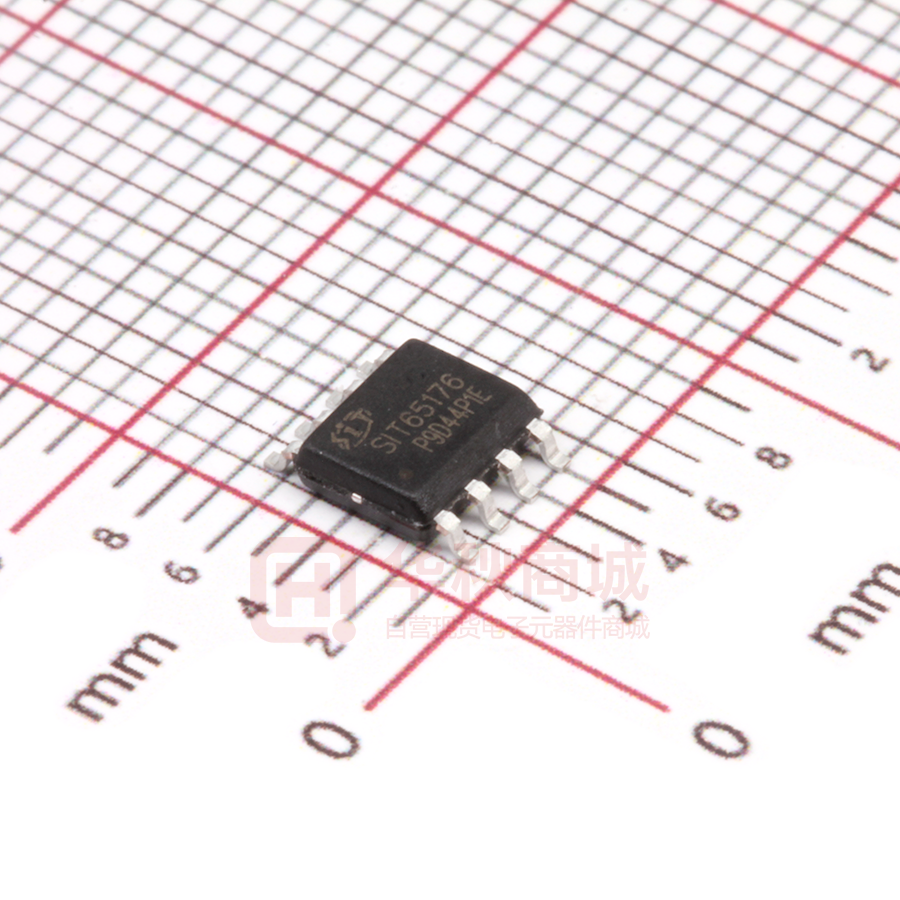

SIT65176BDR

芯力特 SIT65176B 3.0~5.5V 供电，15KV 接触放电，16Mbps 半双工 RS485/RS422 收发器 特点： 产品外形： ➢ 3.0~5.5V 电源范围，半双工； ➢ 总线端口接触放电能力达到 15KV 以上 ➢ 总线容错耐压达到±15V ➢ 驱动器短路输出保护； ➢ 过温保护功能； ➢ 低功耗关断功能； ➢ 接收器开路失效保护； ➢ 具有较强的抗噪能力； ➢ 集成的瞬变电压抵制功能； ➢ 在电噪声环境中的数据传输速率可达到 16Mbps； 提供绿色环保无铅封装 描述 SIT65176B 是一款 3.0V~5V 电源供电、总线端口接触放电能力达到 15KV 以上、总线耐压 范围达到±15V、半双工、低功耗，功能完全满足 TIA/EIA-485 标准要求的 RS-485 收发器。 SIT65176B 包括一个驱动器和一个接收器，两者均可独立使能与关闭。当两者均禁用时，驱 动器与接收器均输出高阻态。可实现高达 16Mbps 的无差错数据传输。 SIT65176B 工作电压范围为 3.0~5.5 V，具备失效安全（fail-safe） 、过温保护、限流保护、过 压保护等功能。 引脚分布图 SIT65176B RO R VCC RE B DE A DI D GND 图 1 SIT65176B 引脚分布图 REC V1.5 2022.01 1 / 15 www.sitcores.com 芯力特 SIT65176B 3.0~5.5V 供电，15KV 接触放电，16Mbps 半双工 RS485/RS422 收发器 极限参数 参数 符号 大小 单位 电源电压 VCC +7 V 控制端口电压 /RE，DE，DI -0.3~VCC+0.5 V 总线侧输入电压 A、B -15~+15 V 接收器输出电压 RO -0.3~VCC+0.5 V 工作温度范围 -40~85 ℃ 存储工作温度范围 -60~150 ℃ 焊接温度范围 300 ℃ SOP8 470 mW MSOP8 830 mW DIP8 700 mW 连续功耗 最大极限参数值是指超过这些值可能会使器件发生不可恢复的损坏。在这些条件之下是不利于器件 正常运作的，器件连续工作在最大允许额定值下可能影响器件可靠性，所有的电压的参考点为地。 引脚定义 引脚序号 引脚名称 引脚功能 RO 接收器输出端。 当/RE 为低电平时，若 A-B≧-10mV，RO 输出为高电平； 若 A-B≦-200mV，RO 输出为低电平。 /RE 接收器输出使能控制。 当/RE 接低电平时，接收器输出使能，RO 输出有效；当/RE 接 高电平时，接收器输出禁能，RO 为高阻态； /RE 接高电平且 DE 接低电平时，器件进入低功耗关断模式。 DE 驱动器输出使能控制。 DE 接高电平时驱动器输出有效，DE 为低电平时输出为高阻态； /RE 接高电平且 DE 接低电平时，器件进入低功耗关断模式。 4 DI DI 驱动器输入。DE 为高电平时， DI 上的低电平使驱动器同相 端 A 输出为低电平，驱动器反相端 B 输出为高电平； DI 上的 高电平将使同相端输出为高电平，反相端输出为低。 5 GND 6 A 接收器同相输入和驱动器同相输出端 7 B 接收器反相输入和驱动器反相输出端 8 VCC 1 2 3 REC V1.5 2022.01 接地 接电源 2 / 15 www.sitcores.com SIT65176B 芯力特 3.0~5.5V 供电，15KV 接触放电，16Mbps 半双工 RS485/RS422 收发器 驱动器直流电学特性 参数 符号 驱动器差分输出 （无负载） VOD1 测试条件 典型 2.5 图 2，RL = 54 Ω，VCC=3.3V 驱动差分输出 最小 1.5 1.8 最大 单位 5.5 V VCC VOD2 V 图 2，RL = 54 Ω，VCC=5V 1.5 3 VCC 输出电压幅值的变 化 （NOTE1） ∆VOD 图 2，RL = 54 Ω 0.2 V 输出共模电压 VOC 图 2，RL = 54 Ω 3 V 共模输出电压幅值 的变化（NOTE1） ∆VOC 图 2，RL = 54 Ω 0.2 V 高电平输入 VIH DE，DI，/RE 低电平输入 VIL DE，DI，/RE 逻辑输入电流 IIN1 DE，DI，/RE 输出短路时的电 流，短路到高 IOSD1 短路到 0V~12V 输出短路时的电 流，短路到低 IOSD2 短路到-7V~0V 2.0 V -2 0.8 V 2 uA 250 mA -250 mA 过温关断阈值温度 140 ℃ 过温关断迟滞温度 20 ℃ （如无另外说明，Temp=TMIN~TMAX，Temp＝25℃, VCC=5V） NOTE1：∆VOD 和∆VOC 分别是输入信号 DI 状态变化时引起的 VOD 与 VOC 幅值的变化。 接收器直流电学特性 参数 输入电流（A，B） REC V1.5 2022.01 符号 测试条件 IIN2 DE = 0 V， VCC=0 或 5V VIN = 12 V 3 / 15 最小 典型 最大 单位 125 uA www.sitcores.com SIT65176B 芯力特 3.0~5.5V 供电，15KV 接触放电，16Mbps 半双工 RS485/RS422 收发器 DE = 0 V， VCC=0 或 5V VIN = -7 V -100 uA 正向输入阈值电压 VIT+ -7V≦VCM≦12V -10 mV 反向输入阈值电压 VIT- -7V≦VCM≦12V -200 输入迟滞电压 Vhys -7V≦VCM≦12V 10 高电平输出电压 VOH IOUT = −2.5mA， VID = +200 mV VCC-1.5 低电平输出电压 VOL IOUT = +2.5mA， VID = -200 mV 0.4 V 三态输入漏电流 IOZR 0.4 V < VO < 2.4 V ±1 uA 接收端输入电阻 RIN -7V≦VCM≦12V 96 接收器短路电流 IOSR 0 V≤VO≤VCC ±8 mV 30 mV V kΩ ±90 mA 典型 最大 单位 /RE=0V， DE = 0 V， VCC=3.3V 240 650 uA /RE=0V， DE = 0 V VCC=5V 270 750 uA /RE=VCC， DE=VCC， VCC=3.3V 250 650 uA /RE=0V， DE = 0 V， VCC=5V 280 750 uA /RE=VCC， DE=0V， VCC=3.3V 0.2 10 uA /RE=VCC， DE=0V， VCC=5V 0.2 10 uA （如无另外说明， Temp=TMIN~TMAX，Temp＝25℃） 供电电流 参数 符号 ICC1 供电电流 ICC2 关断电流 REC V1.5 2022.01 ISHDN 测试条件 4 / 15 最小 www.sitcores.com SIT65176B 芯力特 3.0~5.5V 供电，15KV 接触放电，16Mbps 半双工 RS485/RS422 收发器 驱动器开关特性 参数 符号 测试条件 驱动器差分 输出延迟 tDD 驱动器差分输出 过渡时间 tTD RDIFF = 60 Ω, CL1=CL2=100pF (见图 3 与图 4) 驱动器传播延迟 从低到高 tPLH 驱动器传播延迟 从高到低 tPHL |tPLH-tPHL| tPDS 使能到输出高 tPZH 使能到输出低 tPZL 输入低到禁能 tPLZ 输入高到禁能 tPHZ 关断条件下， 使能到输出高 tDSH RL = 110Ω， （见图 5、6） 关断条件下， 使能到输出低 tDSL RL = 110Ω， （见图 5、6） 最小 RDIFF = 27 Ω, (见图 3 与图 4) 典型 最大 单位 15 32 ns 8 20 ns 18 40 ns 18 40 ns 2 6 ns 55 ns 55 ns 85 ns 85 ns 20 100 ns 20 100 ns RL = 110Ω， （见图 5、6） RL = 110Ω， （见图 5、6） 接收器开关特性 参数 符号 接收器 输入到输出传播 延迟从低到高 tRPLH 接收器 输入到输出传播 延迟从高到低 tRPHL |tRPLH − tRPHL| tRPDS 使能到输出低时间 tRPZL REC V1.5 2022.01 测试条件 CL=15pF 见图 7 与图 8 CL=15pF 见图 7 与图 8 5 / 15 最小 典型 最大 单位 40 70 ns 40 70 ns 3 8 ns 15 40 ns www.sitcores.com SIT65176B 芯力特 3.0~5.5V 供电，15KV 接触放电，16Mbps 半双工 RS485/RS422 收发器 使能到输出高时间 tRPZH CL=15pF 见图 7 与图 8 15 40 ns 从输出低到 禁能时间 tPRLZ CL=15pF 见图 7 与图 8 25 55 ns 从输出高到 禁能时间 tPRHZ CL=15pF 见图 7 与图 8 25 55 ns 关断状态下 使能到输出高时间 tRPSH CL=15pF 见图 7 与图 8 150 500 ns 关断状态下 使能到输出低时间 tRPSL CL=15pF 见图 7 与图 8 150 500 ns 进入关断状态时间 tSHDN NOTE2 300 ns 50 NOTE2：当/RE=1，DE=0 持续时间小于 80ns 时，器件必不进入 shutdown 状态，当大于 300ns 时， 必定进入 shutdown 状态。 功能表 发送功能表 控制 接收功能表 输入 输出 控制 输入 输出 /RE DE DI A B /RE DE A-B RO X 1 1 H L 0 X ≥-10mV H X 1 0 L H 0 X ≤-200mV L 0 0 X Z Z 0 X 开/短路 H 1 0 X 1 X X Z Z(shutdown) X：任意电平；Z：高阻。 REC V1.5 2022.01 X：任意电平；Z：高阻。 6 / 15 www.sitcores.com 芯力特 SIT65176B 3.0~5.5V 供电，15KV 接触放电，16Mbps 半双工 RS485/RS422 收发器 测试电路 图 2 驱动器直流测试负载 CL 包含探针以及杂散电容（下同） 图 3 驱动器差分延迟与渡越时间 图 4 驱动器传播延迟 REC V1.5 2022.01 7 / 15 www.sitcores.com 芯力特 SIT65176B 3.0~5.5V 供电，15KV 接触放电，16Mbps 半双工 RS485/RS422 收发器 图 5 驱动器使能与禁能时间 图 6 驱动器使能与禁能时间 图 7 接收器传播延时测试电路 REC V1.5 2022.01 8 / 15 www.sitcores.com 芯力特 SIT65176B 3.0~5.5V 供电，15KV 接触放电，16Mbps 半双工 RS485/RS422 收发器 图 8 接收器使能与禁能时间 REC V1.5 2022.01 9 / 15 www.sitcores.com SIT65176B 芯力特 3.0~5.5V 供电，15KV 接触放电，16Mbps 半双工 RS485/RS422 收发器 说明 1 简述 SIT65176B 是一款 3.0V~5.5V 电源供电、总线端口接触放电能力达到 15KV 以上、总线直流耐 压达到±15V 以上、用于 RS-485/RS-422 通信的半双工高速收发器，包含一个驱动器和接收器。 具有失效安全，过压保护、过流保护、过热保护功能。SIT65176B 实现高达 16Mbps 的无差错数据 传输。 2 驱动器输出保护 通过两种机制避免故障或总线冲突引起输出电流过大和功耗过高。第一，过流保护，在整个 共 模电压范围（参考典型工作特性）内提供快速短路保护。第二，热关断电路，当管芯温度超过 140℃ 时，强制驱动器输出进入高阻状态。 3 典型应用 3.1 总线式组网：SIT65176B RS485 收发器设计用于多点总线传输线上的双向数据通信。图 9 显示了典型网络应用电路。这些器件也能用作电缆长于 4000 英尺的线性转发器，为减小反射，应 当在传输线两端以其特性阻抗进行终端匹配，主干线以外的分支连线长度应尽可能短。 SIT65176B 120Ω RE VCC B DE A RO DI R VCC B VCC B A GND VCC B RO RE DE D DI Slave N SIT65176B R D SIT65176B R D Slave 1 A GND Master R A GND GND D SIT65176B 120Ω Slave 2 RE RO DI DE RE RO DI DE 图 9 总线式 RS485 半双工通讯网络 REC V1.5 2022.01 10 / 15 www.sitcores.com SIT65176B 芯力特 3.0~5.5V 供电，15KV 接触放电，16Mbps 半双工 RS485/RS422 收发器 3.2 手拉手式组网：又称菊花链拓扑结构，是 RS485 总线布线的标准及规范，是 TIA 等组织 推荐使用的 RS485 总线拓扑结构。其布线方式就是主控设备与多个从控设备形成手拉手连接方 式，如图 10 所示，不留分支才是手拉手的方式。这种布线方式，具有信号反射小，通讯成功率高 等优点。 RO RE DI DE 120Ω DE A DI D SIT65176B 120Ω VCC B VCC B R A GND RE RO SIT65176B R D SIT65176B VCC B RO R RE A GND VCC B A GND D DI Slave N SIT65176B R D SIT65176B R D Slave1 VCC B A GND Master DE GND Slave 2 RE RO DI DE RE RO DI DE 图 10 手拉手式 RS485 半双工通讯网络 3.3 总线端口防护：在恶劣的环境下，RS485 通讯端口通常都做好静电防护、雷击浪涌防护 等额外的防护，甚至还需要做好防止 380V 市电接入的方案，以避免智能仪表、工控主机的损坏。 图 11 为常见的 3 种 RS485 总线端口防护方案。第一种为 AB 端口分别并联 TVS 器件到保护地， AB 端口之间并联 TVS 器件、AB 端口分别串联热敏电阻、并接气体放电管到保护地形成三级保 护的方案；第二种为 AB 分别并联 TVS 到地、串联热敏电阻，AB 之间并联压敏电阻的三级防护 方案；第三种为 AB 分别接上下拉电阻到电源与地，AB 之间接 TVS，A 或 B 某一端口接热敏电 阻的方案。 SIT65176B PTC1 RE VCC B DE A RO DI R TVS1 GDT TVS3 GND D TVS2 Master or Slave PTC2 PE SIT65176B TVS1 DE A DI R D Master or Slave REC V1.5 2022.01 PTC1 CK RE VCC B RO GND PTC1 TVS2 11 / 15 www.sitcores.com SIT65176B 芯力特 3.0~5.5V 供电，15KV 接触放电，16Mbps 半双工 RS485/RS422 收发器 SIT65176B RE VCC B DE A RO DI R PTC1 TVS1 GND D Master or Slave 图 11 端口防护方案 REC V1.5 2022.01 12 / 15 www.sitcores.com SIT65176B 芯力特 3.0~5.5V 供电，15KV 接触放电，16Mbps 半双工 RS485/RS422 收发器 SOP8 外形尺寸 封装尺寸 符号 最小值/mm 典型值/mm 最大值/mm A 1.40 - 1.80 A1 0.10 - 0.25 A2 1.30 1.40 1.50 b 0.38 - 0.51 D 4.80 4.90 5.00 E 3.80 3.90 4.00 E1 5.80 6.00 6.20 e 1.27BSC L 0.40 0.60 0.80 c 0.20 - 0.25 θ 0° - 8° REC V1.5 2022.01 13 / 15 www.sitcores.com SIT65176B 芯力特 3.0~5.5V 供电，15KV 接触放电，16Mbps 半双工 RS485/RS422 收发器 MSOP8 /8μMAX / VSSOP8 外形尺寸 封装尺寸 符号 最小值/mm 典型值/mm 最大值/mm A 2.90 3.0 3.10 A1 0.28 0.35 A2 0.65TYP A3 0.375TYP B 2.90 3.0 B1 4.70 5.10 B2 0.45 0.75 C 0.75 0.95 C1 3.10 1.10 C2 0.328 TYP C3 0.152 C4 0.15 0.23 H 0.00 0.09 θ REC V1.5 2022.01 12°TYP 14 / 15 www.sitcores.com SIT65176B 芯力特 3.0~5.5V 供电，15KV 接触放电，16Mbps 半双工 RS485/RS422 收发器 DIP8 外形尺寸 封装尺寸 符号 最小值/mm 典型值/mm 最大值/mm A 9.00 9.20 9.40 A1 0.33 0.45 0.51 A2 2.54TYP A3 1.525TYP B 8.40 8.70 9.10 B1 6.20 6.40 6.60 B2 7.32 7.62 7.92 C 3.20 3.40 3.60 C1 0.50 0.60 0.80 C2 3.71 4.00 4.31 D 0.20 0.28 0.36 L 3.00 3.30 3.60 定购信息 定购代码 温度 封装 SIT65176BDR -40℃~85℃ SOP8 SIT65176BDGK -40℃~85℃ MSOP8/VSSOP8/8μMAX SIT65176BP -40℃~85℃ DIP8 编带式包装为 2500 颗/盘 重要声明 芯力特有权在不事先通知的情况下，保留更改上述资料的权利。 REC V1.5 2022.01 15 / 15 www.sitcores.com
