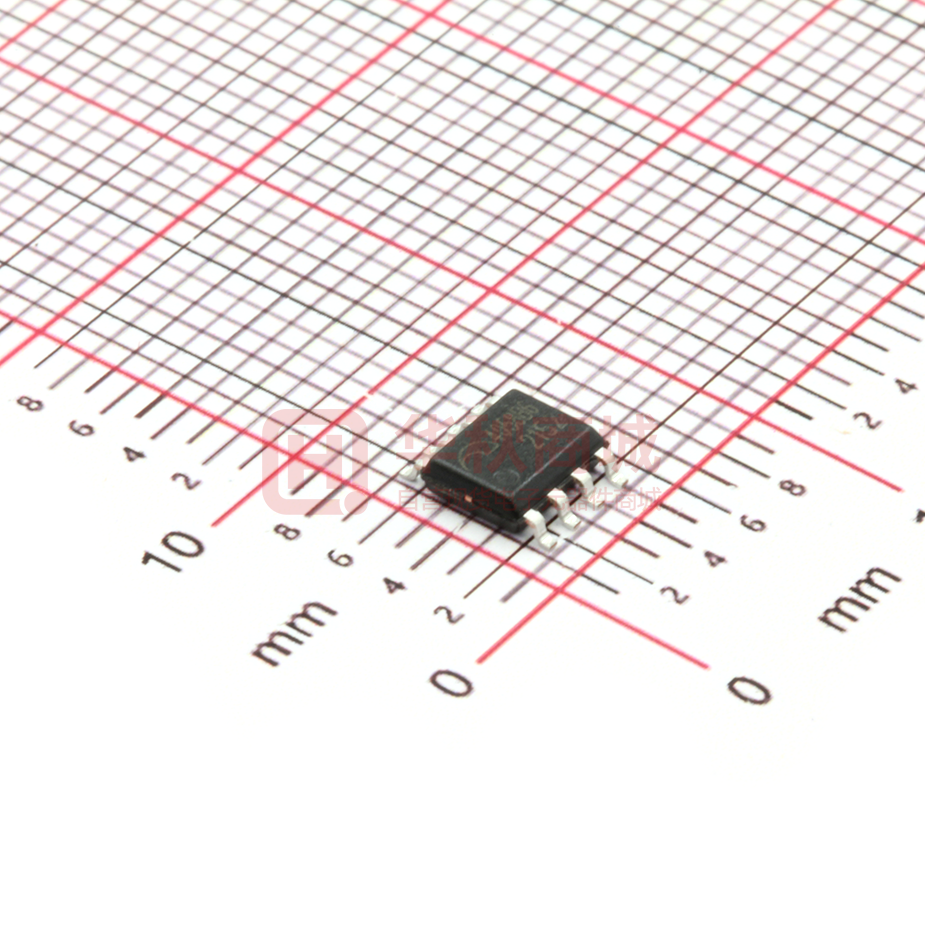

ME4058B6SG

ME4058B6SG

  • 厂商:

    MICRONE(南京微盟)

  • 封装:

    SOP8_150MIL

  • 描述:

    2A 多节开关型锂电池充电器

  • 详情介绍
  • 数据手册
  • 价格&库存
ME4058B6SG 数据手册
ME4058 2A 多节开关型锂电池充电器 ME4058 概述 特点 ME4058 是一款具有涓流,恒流,恒压充电模式的锂 ● 宽范围电源电压: 电池充电控制芯片,可以分别给单节(4.2V/4.35V),双 6V~20V-4.2V版或4.35V版 节(8.4V/8.7V)锂电池或三节(12.6V/13.05V)锂电池 8.9V~20V-8.4V版或8.7V版 进行快速高效地充电。ME4058 具备较宽的输入电源范 15V~20V-12.6V版或13.05V版 围,工作在 450KHz 的开关频率下,采用电流模式 PWM ● 高效电流模式PWM控制结构450KHz开关频率 降压型开关结构,为锂电池快速充电提供了微型、简单且 ● 高达2A的充电电流 高效的解决方案。 ● 充电结束时电流检测输出 ME4058 由外部 Sense 电阻设定充电电流的大小, ● 6小时充电终止定时器 电流精度达到±10%以内;内部由分压电阻和精准的参考 ● ±1% 的充电电压精度 电压将每节电池的浮充电压设定 4.2V/4.35V(单节), ● ±10% 的充电电流精度 8.4V 或 8.7V(双节)12.6V 或 13.05V(三节)同时具有 ● 防倒灌电流低至9µA 高达±1%的精度。内部含有定时器设定涓流充电时间和电 ● 自动给电池再充电 流模式充电时间。当充电结束后,如果电池电压降到比浮 ● 电池电压较低时自动进入涓流充电模式 充电压低大约 3.5%时,控制器自动重新对电池进行充电。 ● 输入电源去除自动进入休眠模式 当输入电源去掉之后,芯片自动进入休眠模式。芯片有对 ● 电池温度检测 电池温度进行实时检测功能,具备自恢复功能。 ● 采用低ESR的陶瓷电容输出稳定 应用场合 封装形式 ● 便携式笔记本电脑 ● 8-pin SOP8 ● 便携式DVD ● 手持设备 V06 www.microne.com.cn Page 1 of 20 ME4058 典型应用图 Vin D2 12V to 20V BAT C1 0.1μF C2 10μF VCC R1 2KΩ M1 GATE CHRG L1 6.8μH ME4058 COMP SENSE Rc 0.5KΩ Cc 2.2μF BAT GND C3 NTC Coption 100pF NTC 10KΩ D1 RSENSE 55mΩ 8.4V/8.7V 12.6V/13.05V Li-ion Battery 22μF 图.1 2A 充电应用图(1) Vin 9V to 12V R1 100KΩ C2 0.1μF M2 C1 10μF VCC CHRG M1 GATE ME4058 COMP Rc 0.5KΩ Cc 2.2μF NTC NTC 10KΩ L1 6.8μH D1 SENSE BAT GND C3 Coption 100pF 22μF RSENSE 55mΩ 8.4V/8.7V 12.6V/13.05V Li-ion Battery 图.2 2A 充电应用图(2) V06 www.microne.com.cn Page 2 of 20 ME4058 选购指南 1. 产品型号说明 ME 40 58 X 6 X G 环保标识 封装形式 S-SOP8 6小时充电终止时间 浮充电压 A:4.2V ; D:4.35V; B:8.4V ; C:8.7V; E:12.6V ; F:13.05V 产品品种 产品类别 公司标识 V06 产品型号 产品说明 ME4058A6SG VFLOAT =4.2V;封装形式:SOP8 ME4058D6SG VFLOAT =4.35V;封装形式:SOP8 ME4058B6SG VFLOAT =8.4V;封装形式:SOP8 ME4058C6SG VFLOAT =8.7V;封装形式:SOP8 ME4058E6SG VFLOAT =12.6V;封装形式:SOP8 ME4058F6SG VFLOAT =13.05V;封装形式:SOP8 www.microne.com.cn Page 3 of 20 ME4058 产品脚位图 1 8 NTC COMP 2 7 3 6 4 5 VCC GATE GND SENSE BAT CHRG 脚位功能说明 PIN 脚位 符号 功能说明 1 COMP 补偿、软启动和关断控制脚,此脚位是PWM电流模式内部环路控制信号。当COMP引脚 达到850mV时,充电开始。为环路提供补偿,推荐补偿元件为2.2µF(或更大)电容和0.5KΩ 串联电阻。内部150µA电流进入补偿电容,也可设定软启动时间。拉低COMP引脚的电 压至600mV以下后将关闭充电器。 2 VCC 3 GATE 4 GND 5 CHRG 6 BAT 电池充电检测输入脚。要求采用22µF的旁路电容使纹波电压最小化。当VBAT位于VCC 电压250mV的范围内,ME4058会被强制进入休眠模式,且使ICC降到9µA。 7 SENSE 电流放大器检测输入端。使用一个检测电阻RSENSE连接在SENSE和BAT引脚之间。充电 电流的大小等于110mV/RSENSE。 NTC 负温度系数(NTC)热敏电阻输入。外部接一个10 KΩ NTC热敏电阻到地,该引脚感应电 池组的温度,当温度超出范围时终止充电,实时监测电池,温度恢复,自动恢复到充电 工作状态。 8 V06 电源输入端,一个 0.1µF 或更大值的电容需放置在 VCC 脚位,低 ESR 的 10µF 输入电 容需紧靠 P 沟道的 MOSFET。 栅极驱动输出。输出驱动外部 P 沟道的 MOSFET。该引脚的电压被内置箝位于比 VCC 低不超过 8V 的范围,允许使用 8V 或更低的栅源开启电压的 MOSFET。 IC地。 充电状态输出。 www.microne.com.cn Page 4 of 20 ME4058 功能框图 VCC 2 Regulator VDD Bandgap Bias UV UVLO Gate_ Clamp OSC VDD 150uA Current _Sense 360mV SENSE 7 CMSD + SD TEMP RECHRG CRechr + Cold _ Hot g _ _ 5 CHRG + 4.05V /Cell SR Logic EOC + CA&CEOC VA&CLB _ BAT 6 R CHRG + Comp_Clamp 3 GATE S + PWM _ COMP 1 Driver Q ISLOP _ + VDD 2.4V 95uA 355mV 4 GND 8 NTC 图.3 模块功能示意图 V06 www.microne.com.cn Page 5 of 20 ME4058 绝对最大额定值 参数 极限值 单位 电源电压:VCC 20 V 栅级:GATE (VCC-8V) to VCC V BAT,SENSE -0.3 ~ 14 V CHRG,NTC -0.3 ~ 8 V 工作温度范围 -40~85 ºC 储存温度范围 -65~125 ºC 焊接温度和时间 +260(10秒) ºC 注意:绝对最大额定值是本产品能够承受的最大物理伤害极限值,请在任何情况下勿超出该额定值。 ME4058ASG/ME4058DSG(4.2V/4.35V)电气参数(正常条件 TA = 25 ºC, VCC = 12V, 符号 参数 VCC 测试条件 静态电流 VFLOAT 电池浮充电压 典型值 6 输入电压 ICC 最小值 除非另行标注) 最大值 单位 20 V 电流模式 - 1.5 5 mA 关断模式 - 1.5 5 mA 睡眠模式 - 9 15 μA 4.158 4.2 4.242 V 4.307 4.35 4.393 V 0℃≤TA≤85 ºC, 9V≤VCC≤20V VCHG 恒流采样电压 0℃≤TA≤85 ºC, 6V≤VBAT≤8V 100 110 120 mV VSNS(TRKL) 涓流采样电压 VBAT=1V 8 15 22 mV VTRKL 涓流充电电压 VBAT上升 2.75 2.9 3.05 V VUV VCC欠压保护 VCC 上升 - 4.2 4.5 V ΔVUV VCC欠压迟滞 - 200 - mV VMSD 关断阈值电压 COMP脚位电压下降 500 600 700 mV VASD 自动关断阈值 VCC-VBAT - 250 - mV ICOMP COMP脚输出电流 VCOMP=1.2V - 150 - μA ICHRG CHRG脚弱下拉电流 VCHRG =1V 15 25 35 μA VCHRG CHRG输出低电压 ICHRG = 1mA - 20 50 mV REOC 充电终止比例 VEOC/ VCHRG 10 25 32 % Ttimer 充电时间精度 - - 10 % INTC NTC脚输出电流 0 ºC≦ TA ≦50 ºC 85 95 105 -40 ºC≦ TA ≦85 ºC 80 95 110 V06 VNTC = 0.85V www.microne.com.cn Page 6 of 20 μA ME4058 符号 参数 测试条件 VNTC 下降 最小值 典型值 最大值 单位 340 355 370 - 25 - 2.35 2.4 2.45 V - 150 - mV 100 150 200 mV - 1.0 - μA 405 450 495 KHz - - 100 % VNTC-HOT NTC脚高温保护阈值电压 VNTC-COLD NTC脚低温保护阈值电压 ΔVRECHRG 再充电阈值 VBAT(FULLCHARGD)–VRECHRG, VBAT 下降 ILEAK CHRG脚漏电流 VCHRG = 8V, 充电终止 FOSC 开关频率 DC Tr 最大占空比 上升时间 CGATE =2000pF, 10% to 90% - 20 - nS Tf 下降时间 CGATE =2000pF, 10% to 90% - 50 - nS ΔVGATE 输出钳位电压 VCC –VGATE VCC≧9V - - 8 V ΔVGATEHI 输出高电压 ΔVGATEHI= VCC -VGATE , VCC≧7V - - 300 mV ΔVGATELO 输出低电压 ΔVGATELO= VCC -VGATE , VCC≧7V 4.5 - - V 高温迟滞电压 VNTC 上升 低温迟滞电压 -40 ºC≦ TA ≦85 ºC ME4058BSG/ME4058CSG(8.4V/8.7V)电气参数(正常条件 TA = 25 ºC, VCC = 12V, 符号 参数 VCC 测试条件 静态电流 VFLOAT 电池浮充电压 典型值 8.9 输入电压 ICC 最小值 mV 除非另行标注) 最大值 单位 20 V 电流模式 - 1.5 5 mA 关断模式 - 1.5 5 mA 睡眠模式 - 9 15 μA 8.316 8.4 8.484 V 8.613 8.7 8.787 V 0℃≤TA≤85 ºC, 9V≤VCC≤20V VCHG 恒流采样电压 0℃≤TA≤85 ºC, 6V≤VBAT≤8V 100 110 120 mV VSNS(TRKL) 涓流采样电压 VBAT=1V 8 15 22 mV VTRKL 涓流充电电压 VBAT上升 4.7 5 5.3 V VUV VCC欠压保护 VCC 上升 - 7.5 8.5 V ΔVUV VCC欠压迟滞 - 500 - mV VMSD 关断阈值电压 COMP脚位电压下降 500 600 700 mV VASD 自动关断阈值 VCC-VBAT - 250 - mV ICOMP COMP脚输出电流 VCOMP=1.2V - 150 - μA ICHRG CHRG脚弱下拉电流 VCHRG =1V 15 25 35 μA VCHRG CHRG输出低电压 ICHRG = 1mA - 20 50 mV REOC 充电终止比例 VEOC/ VCHRG 10 25 32 % V06 www.microne.com.cn Page 7 of 20 ME4058 符号 参数 测试条件 最小值 典型值 最大值 单位 - - 10 % 0 ºC≦ TA ≦50 ºC 85 95 105 -40 ºC≦ TA ≦85 ºC 80 95 110 340 355 370 - 25 - 2.35 2.4 2.45 V - 150 - mV 100 150 200 mV - 1.0 - μA 405 450 495 KHz - - 100 % Ttimer 充电时间精度 INTC NTC脚输出电流 VNTC-HOT NTC脚高温保护阈值电压 VNTC-COLD NTC脚低温保护阈值电压 ΔVRECHRG 再充电阈值 VBAT(FULLCHARGD)–VRECHRG, VBAT 下降 ILEAK CHRG脚漏电流 VCHRG = 8V, 充电终止 FOSC 开关频率 DC 最大占空比 Tr 上升时间 CGATE =2000pF, 10% to 90% - 20 - nS Tf 下降时间 CGATE =2000pF, 10% to 90% - 50 - nS ΔVGATE 输出钳位电压 VCC –VGATE VCC≧9V - - 8 V ΔVGATEHI 输出高电压 ΔVGATEHI= VCC -VGATE , VCC≧7V - - 300 mV ΔVGATELO 输出低电压 ΔVGATELO= VCC -VGATE , VCC≧7V 4.5 - - V 最小值 典型值 最大值 单位 15 - 20 V 电流模式 - 1.5 5 mA 关断模式 - 1.5 5 mA 睡眠模式 - 9 15 μA 12.47 12.6 12.73 V 12.91 13.05 13.18 V VNTC = 0.85V VNTC 下降 高温迟滞电压 VNTC 上升 低温迟滞电压 -40 ºC≦ TA ≦85 ºC μA mV ME4058ESG/ME4058FSG(12.6V/13.05V)电气参数 (正常条件 TA = 25 ºC, VCC = 15V, 除非另行标注) 符号 参数 VCC 测试条件 输入电压 ICC 静态电流 VFLOAT 电池浮充电压 0 ºC≤TA≤85 ºC, 15V≤Vcc≤20V VCHG 恒流采样电压 0 ºC≤TA≤85 ºC,9.5V≤VBAT≤10.5V 100 110 120 mV VSNS(TRKL) 涓流采样电压 VBAT=7V 8 15 22 mV VTRKL 涓流充电电压 VBAT上升 7.9 8.4 8.9 V VUV VCC欠压保护 VCC上升 7.9 8.5 V ΔVUV VCC欠压迟滞 - 500 - mV VMSD 关断阈值电压 COMP脚位电压下降 500 600 700 mV VASD 自动关断阈值 VCC-VBAT - 250 - mV ICOMP COMP脚输出电流 VCOMP=1.2V - 150 - μA ICHRG CHRG脚弱下拉电流 VCHRG =1V 25 35 45 μA V06 www.microne.com.cn Page 8 of 20 ME4058 符号 参数 测试条件 最小值 典型值 最大值 单位 - 20 50 mV 10 25 32 % - - 10 % 0 ºC≦ TA ≦50 ºC 85 90 105 -40 ºC≦ TA ≦85 ºC 80 90 110 340 355 380 - 25 - 2.35 2.4 2.45 V - 100 - mV 100 150 200 mV - 1.0 - μA 405 450 495 KHz - 100 % VCHRG CHRG输出低电压 ICHRG = 1mA REOC 充电终止比例 VEOC/ VCHRG Ttimer 充电时间精度 INTC NTC脚输出电流 VNTC-HOT NTC脚高温保护阈值电压 VNTC-COLD NTC脚低温保护阈值电压 ΔVRECHRG 再充电阈值 VBAT(FULLCHARGD) –VRECHRG, VBAT 下降 ILEAK CHRG脚漏电流 VCHRG = 8V, 充电终止 FOSC 开关频率 DC 最大占空比 Tr 上升时间 CGATE =2000pF, 10% to 90% - 20 - nS Tf 下降时间 CGATE =2000pF, 10% to 90% - 50 - nS ΔVGATE 输出钳位电压 VCC –VGATE VCC≧9V - - 8 V ΔVGATEHI 输出高电压 ΔVGATEHI= VCC -VGATE , VCC≧7V - - 300 mV ΔVGATELO 输出低电压 ΔVGATELO= VCC -VGATE , VCC≧7V 4.5 - - V V06 VNTC = 0.85V VNTC 下降 高温迟滞电压 VNTC 上升 低温迟滞电压 - www.microne.com.cn -40 ºC≦ TA ≦85 ºC Page 9 of 20 μA mV ME4058 典型性能参数 VTrickle Charge vs Vcc ME4058-8.4V VTRKL(V) 5 4.95 4.9 4.85 4.8 5 VSNS vs Temperature ME4058-8.4V 110 115 VSNS(mV) VSNS(mV) 120 110 105 -40 0 40 80 Temperature(℃) Current Mode Sense Voltage vs Vcc 108 106 104 5 120 Supply Current vs Vcc Current Mode 10 15 Vcc(V) 20 Oscillator Frequency vs Vcc 2 500 1.8 480 FOSC(KHz) Icc(mA) 20 102 100 1.6 1.4 1.2 460 440 420 1 5 V06 10 15 Vcc(V) 10 15 Vcc(V) 20 www.microne.com.cn 400 5 10 15 Vcc(V) 20 Page 10 of 20 ME4058 典型性能参数(续) CHRG Output Voltage vs Vcc Iload=1mA 45 ICHRG(uA) VCHRG(mV) 15 14.5 14 13.5 5 10 15 Vcc(V) 35 30 5 20 Trickle Charge Sense Voltage vs Vcc 15 Vcc(V) 20 160 20 15 10 155 150 145 140 5 10 15 Vcc(V) 20 5 NTC Output Current vs Vcc 10 Vcc(V) 15 20 Efficiency vs Input Voltage VBAT=7V VBAT=8V 105 100 EFFICIENCY(%) 100 INTC(uA) 10 COMP Output Current vs Vcc ICOMP(uA) 25 VSNS(mV) 40 25 13 95 90 85 95 90 85 80 5 10 15 20 Vcc(V) V06 CHRG Weak Pulldown Current vs Vcc www.microne.com.cn 8 10 12 14 16 18 20 Input Voltage(V) Page 11 of 20 ME4058 原理描述 ME4058 是一款恒流恒压锂电池充电控制器,采用了电流模式 PWM 降压开关型架构。其充电电流通过一个连接 于 SENSE 和 BAT 引脚的外部检测电阻来设定。单电池的浮动电压由内部设定为 4.2V/4.35V(单节),8.4V 或 8.7V (双节)12.6V 或 13.05V(三节)。对要求高精准浮动电压的锂电池而言,芯片内置参考电压,电压放大器和电阻分 压器为其浮充电压提供了±1%高精度调整。 涓流 充电区 恒流 充电区 恒压 充电区 电压调整 电路调整 涓流充电电压 涓流充电 和EOC检测 图4.典型充电过程图 当 VCC 引脚电压高于欠压锁定阈值且比电池电压高 250mV 以上时,充电周期开始。在充电周期开始时,如果电 池电压低于涓流充电阈值(2.9V 对应 4.2V/4.35V 版本,5V 对应于 8.4V/8/7V 版本,8.4V 对应于 12.6V/13.05V 版本) 时,充电器进入涓流充电模式。涓流充电电流内置为满额电流的 15%,如果电池电压在低电位充电时间达到 30 分钟, 电池就被认为失效且充电周期终止。当电池电压超过涓流充电阈值,充电器进入满额恒流充电模式。在恒流充电模式 中,充电电流通过外部的检测电阻和一个内部 110mV 的参考电压来设定: ICHG  VSNS(CHG) RSENSE  110mV RSENSE 当电池电压接近于浮充电压时,充电电流开始减小。当充电电流降低到满额充电电流的 10%时,一个内部比较器 会关断 CHRG脚处的 N 沟道 MOSFET,将一个微电流源连接到地,来指示接近终止充电周期的状态。 一个内部定时器设定 6 小时的总充电时间。在恒流充电 6 小时结束后,充电周期终止且 CHRG脚被强制为高阻抗。 如果要重新启动充电周期,可以去掉输入电压并重新输入或将充电器关断片刻。同样,如果单节电池的电压降低大约 浮充电压的 3.5%时,一个新的充电周期又开始。电池充满后,如果输入电压未去除,芯片通过将 COMP 引脚拉低来 关断(Icc=1.5mA)充电器。当输入电压去除时,充电器则进入休眠模式,Icc 降到 10μA,这样极大地减小了电池的 V06 www.microne.com.cn Page 12 of 20 ME4058 电流消耗且增加了待机时间。 NTC 脚连接一个 10KΩ 负温度系数的电阻到地以检测电池温度是否符合条件。当温度超出 0~50°C 范围以外,充 电周期将被暂停。 应用信息 欠压锁定(UVLO) 欠压锁定电路监视输入电压,充电器保持关闭状态直到输入电压上升到欠压锁定阈值以上且至少比电池电压高 250mV 时才开启。为了防止阈值电压附近的振荡,欠压锁定电路设计有 200mV 的迟滞电压。当指定最小输入电压时, 阻塞二极管的压降必须加到指定最小输入电压中。 涓流充电和电池异常检测 充电周期开始时,如果电池电压小于涓流充电阈值,芯片直接进入涓流充电模式,充电电流为恒流满额电流的 15%。 如果电池的低电压持续充电时间达到 30 分钟,此电池将被认为是失效电池,充电周期终止且 CHRG引脚被强制为高 阻抗。涓流充电电流公式如下: ITRKL = VSNS(TRKL ) RSENSE = 15mV RSENSE 关断模式 ME4058 可通过下拉 COMP 引脚到地来关断芯片,这会拉高 GATE 引脚电压从而关断外部 P 沟道的 MOS 管。当 COMP 引脚被释放,内置的定时器被复位,新的充电周期又开始。在关断时, CHRG引脚输出为高阻抗,静态电流保 持在 1.5mA。去掉输入电源将使充电器进入休眠模式。如果 VCC 引脚的电压下降到 VBAT+250mV 以下或欠压锁定阈 值以下时,ME4058 进入低电流(Icc=10μA)的休眠模式,减少电池的漏电流。 CHRG输出状态 当充电周期开始后,通过一个内部 NMOS 管将 CHRG脚下拉到地,这样能够驱动一个 LED 发光。当充电电流减 小到低于结束充电阈值达 120μs 时,NMOS 管关闭,同时将一个 25μA 的微电流源连接 CHRG引脚到地。此弱电流持 续下拉到定时器终止充电周期,或手动关闭充电器或充电器进入休眠模式。 表1: CHRG 引脚状态总结 V06 充电状态 CHRG 引脚状态 涓流充电进程中 强下拉 恒流充电进程中 强下拉 恒压充电进程中 强下拉 充电暂停(温度原因) 强下拉(保持不变) www.microne.com.cn Page 13 of 20 ME4058 充电时间结束 高阻 休眠/关断 高阻 充电结束 弱下拉 未接电池 弱下拉 在定时器时间用完后(充电周期结束), CHRG管脚变成高阻抗。使用两个不同值的电阻和一个微处理器可以通 过该管脚检测此三种不同的状态(充电中,充电结束和充电终止)。如图 5 所示。 VCC VDD ME4058 390KΩ uProcessor CHRG OUT 2KΩ IN 图5. 微处理器接口 为检测充电模式,将数字输出引脚(OUT)强制拉为高电平并测量 CHRG引脚的电压。NMOS 管会把 CHRG脚 下拉到地而无论有无 2K 的上拉电阻。一旦充电电流下降到低于充电结束电流阈值时,NMOS 管关闭且 25μA 电流源 连接到该引脚。IN 引脚将通过 2K 的电阻上拉到 OUT。现在强制 OUT 引脚进入高阻态,电流源将通过 390K 电阻将 IN 脚下拉到低电平。当内部定时器终止时, CHRG引脚变成高阻态且 390K 电阻将该引脚拉高以指示充电已经终止。 栅极驱动 ME4058 栅极驱动器可以提供较高的瞬时电流以驱动外部功率管。当驱动 2000pF 电容负载时,上升时间和下降 时间通常分别为 20ns 和 50ns。这样的负载通常为导通电阻在 50mΩ 范围内的 PMOS 管。加一个箝位电压以限制栅极 驱动电压比 VCC 低不超过 8V 的范围。举例来说,如果 VCC 为 10V,那么栅极输出将最低下拉电压为 2V。这样可以 使用具有良好导通电阻的低压 PMOS 管作为功率管来提高充电效率。 稳定性 电流环路和电压环路共用一个高阻抗、补偿点(补偿脚)。该引脚上接入一组串联的电容电阻来补偿这两个环路。 此补偿目的是为了在环路响应中产生一个零点和提高相位裕度。同时,补偿电容也给芯片提供了软启动功能。在启动 时,上升速率由内部 150uA 的上拉电流源和外部补偿电容来设定。当 COMP 脚电压上升到 0.85V 时电池的充电电流 开始上升,当 COMP 脚电压为 1.3V 时,充电电流达到满额度。在 2.2μF 补偿电容情况下,达到满额充电电流的时间 约为 10ms。如果需要更长的启动时间,可以适当增大电容值。 自动再充电 当 3 小时的充电周期结束以后,且电池和输入电源仍然连接的情况下,如果因为自放电或外部负载,单节电池的 V06 www.microne.com.cn Page 14 of 20 ME4058 电压下降到低浮充电压的 3.5%时,一个新的充电周期又开始。这样不需要手动启动就可以使电池在任何时间下都保持 有高于 80%的容量。 电池温度检测 靠近电池组端接入一个负温度系数的热敏电阻可用来监视电池温度,除非检测的电池温度在可接受的范围内,否 则充电器将不允许充电。在 ME4058 的 NTC 脚连接一个 10K 的热敏电阻到地。如果温度上升到 50°C,NTC 的电阻 将变为约 4.2K,高温保护电压阈值通过 95μA 上拉电流源设定为 355mV;对于低温,低温保护电压阈值通过 95μA 上 拉电流源设定为 2.4V,这相当于 0°C(RNTC=28k)。如果检测电池温度在此范围之外,GATE 脚被拉高到 VCC 且定 计器被锁定,而 CHRG脚所示的输出状态保持不变。一旦电池温度进入设定的温度范围,充电周期开始或恢复。把 NTC 脚直接接地可关闭使用温度限制功能。同时,用户也可以通过增加两个外部电阻来调整此温度阈值。见图 7。 Pack+ VDD + Cold VNTC-COLD 95uA Pack- _ NTC _ Hot + Battery Pack VNTC-HOT 图6. 温度检测结构 Pack+ VDD + Cold VNTC-COLD Pack- 95uA _ NTC _ Hot + R2 TEMP R1 Battery Pack VNTC-HOT 图7. 调节温度保护阈值结构 输入输出电容选择 输入电容 CIN 是用来吸收转换器所有的输入开关纹波电流。它必须具有足够的纹波电流等级。最坏情况下的纹波 电流有效值近似于输出充电电流的一半。实际电容的值大小不是关键。固体钽电容在相对小的 SMT 封装上具有很高的 纹波电流等级,但其作为输入旁路电容时必须谨慎。当适配器电源热插入到充电器时会产生较高的输入浪涌电流,而 固体钽电容在遭受非常高的开启浪涌电流时有令人熟悉的失效机制。选择最高电压等级的电容可能会使此问题最小化。 V06 www.microne.com.cn Page 15 of 20 ME4058 可在使用之前请教制造商。 输出电容 COUT 的选择主要由使纹波电压和负载阶跃响应最小化的等效串联电阻(ESR)来确定的。输出的纹波电 压近似由下式限定: ΔVOUT ≦ ΔIL (ESR + 1 ) 8fOSCCOUT 因为 ΔIL 随输入电压增大而增大,输入电压最大时输出纹波最高。一般来说,只要 ESR 满足要求,电容将足以用 来滤波和满足必须的 RMS 电流。开关纹波电流依靠输出电容的 ESR 和电池的阻抗在电池和输出电容之间分流。通常 考虑 EMI 满足电池上最小纹波电流要求。 磁珠或电感在 450KHz 的开关频率下会增加电池的阻抗。 如果输出电容的 ESR 为 0.2Ω,在有磁珠或电感时,电池阻抗上升到 4Ω 时,只有 5%的纹波电流会流进电池。 设计实例 举用设计中的实例,设计充电器可以选用以下的参数: 对三节充电器, VIN = 15V to 20V,VBAT = 10V, IBAT =1.5A,fOSC = 450kHz, IEOC=0.225A, 参考图 1 的结构。 首先,计算 SENSE 电阻: R SENSE  110mV  73mΩ 1.5A 在确定最大输入电压20V时电流纹波约为65%时,应该选择的电感: L 10V 10V (1  )  11uH (红) 450KHz * 0.65 *1.5A 20V 选取标准值为10uH的电感,其产生的最大纹波电流为 : 10V 10V * (1  )  1A (红) 450KHz *10uH 20V ΔI 1A ILPK  ICHG  L  1.5A   3A 2 2 ΔL  接着,选择一款PMOS管,如本公司的ME2303,SOT23封装通常情况下导通电阻RDS(ON)最大为50mΩ,以供解决此方 案。在VIN=5V、VBAT=4V和周围环境为50°C时最大的功率消耗为: (1.5A) 2 * 50mΩ * 4V PD   0.09W 5V TJ = 50℃ + 0.09W*110℃/W)= 59.9℃ CIN选择在85°C时RMS电流等级为0.8A的电容,输出电容选择一个ESR类似于电池阻抗(100mΩ)的电容。BAT脚的 纹波电压为: VOUT(RIPPLE)  ΔI L(MAX) * ESR 2  1A * 0.1Ω  50mV 1 对双节电池充电,VIN=8.9V~20V,VBAT=8V,IBAT=3A,fOSC =450KHz,IEOC=0.45A,如图1. 首先,计算检测 电阻: RSENSE  110mV  37mΩ 3 在确定最大输入20V时电流纹波约为65%时,应该选择的电感 V06 www.microne.com.cn Page 16 of 20 ME4058 L 8V 8V (1  )  7.1uH 450KHz * 0.5 * 1.5A 20V 选取标准值为6.8uH的电感,其产生的最大纹波电流为: 8V 8V * (1 )  1.56A 450KHz * 6.8uH 20V ΔI 1.56A ILPK  ICHG  L  3A   3.78A 2 2 ΔL  在VIN = 9V and VBAT= 8V 在环境温度50°C时的最大功耗为: (3A) 2 * 50mΩ * 8V PD   0.4W 9V TJ = 50℃ + 0.4W*110℃/W)= 94℃ VOUT(RIPPLE)  ΔI L(MAX) * ESR 2  1.56A * 0.1Ω  78mV 2 当功率管关闭时,肖特基二极管D2(如图1)通过电流。在低占空比情况下,其通过的电流等级应该等于或高于充电 电流,而且需要它能承受的反向电压应和VIN最大值一样。 PCB布局设计建议 当设计 PCB 时,考虑以下事项将确保 ME4058 工作在最佳的状态。 GATE 脚的上升和下降时间分别为 20ns 和 50ns(CGATE=2000pF)。为了使辐射最小,逆向电压保护二极管、 功率 MOS 管和输入旁路电容的走线必须保持尽可能短。输入电容的正极应该靠近 PMOS 管的源极,它提供交流电流 给 PMOS 管。逆向电压保护二极管和 PMOS 管之间的连线也应该尽可能短。SENSE 和 BAT 管脚应该直接连到检测 电阻上(Kelvin 检测)以获得最精确的充电电流。避免 NTC 的 PCB 走线靠近 MOS 管的开关确保耦合到 NTC 引脚的 开关噪声最小,如果使用 NTC 功能,需要在 NTC 和 GND 之间接一个 1nF 的旁路电容。 连接 COMP 引脚的补偿电容应该单点接入 IC 的 GND 脚或离它尽可能近。这样可以防止噪声扰乱环路的稳定性。 GND 脚工作时发热量较大,因此,在 GND 脚周围需铺大面积的铜皮。这在高的 VCC 和大的栅电容应用中是非常重 要的。 芯片的 VCC 和 GND 两个 PIN 脚之间需要额外接一个 2.2uF 电容,电容越靠近 VCC 和 GND 的 PIN 脚越好,尤 其对于 ME4058E 和 ME4058F 两个版本,接 2.2uF 电容的 VCC 和 GND 线,要从功率路径上单独引出。这样可以保 证 Vfloat 电压的精度。 V06 www.microne.com.cn Page 17 of 20 ME4058 工作流程示意图 电源启动 否 休眠模式 VIN输入 显示休眠模式 是 NTC电压在 VNTC-Hot 到 VNTC-Cold 范围之间 否 中止充电 显示错误 是 是 是 VBAT
ME4058B6SG
物料型号:ME4058 器件简介:ME4058 是一款锂离子电池充电控制芯片,支持单节、双节或三节锂电池充电,具备涓流、恒流、恒压充电模式。

引脚分配:共8个引脚,包括COMP、VCC、GATE、GND、CHRG、BAT、SENSE、NTC。

参数特性:输入电压范围6V~20V,开关频率450KHz,充电电流高达2A,充电电压精度±1%,充电电流精度±10%。

功能详解:具有宽范围电源电压、高效电流模式PWM控制结构、充电结束时电流检测输出、6小时充电终止定时器、防倒灌电流低至9µA、自动给电池再充电、电池电压较低时自动进入涓流充电模式、输入电源去除自动进入休眠模式、电池温度检测等功能。

应用信息:适用于便携式笔记本电脑、便携式DVD、手持设备等。

封装信息:8-pin SOP8封装形式。
ME4058B6SG 价格&库存

很抱歉,暂时无法提供与“ME4058B6SG”相匹配的价格&库存,您可以联系我们找货

免费人工找货
ME4058B6SG
  •  国内价格
  • 1+2.08478
  • 30+2.00641
  • 100+1.84966
  • 500+1.69291
  • 1000+1.61453

库存:2318
