236-402

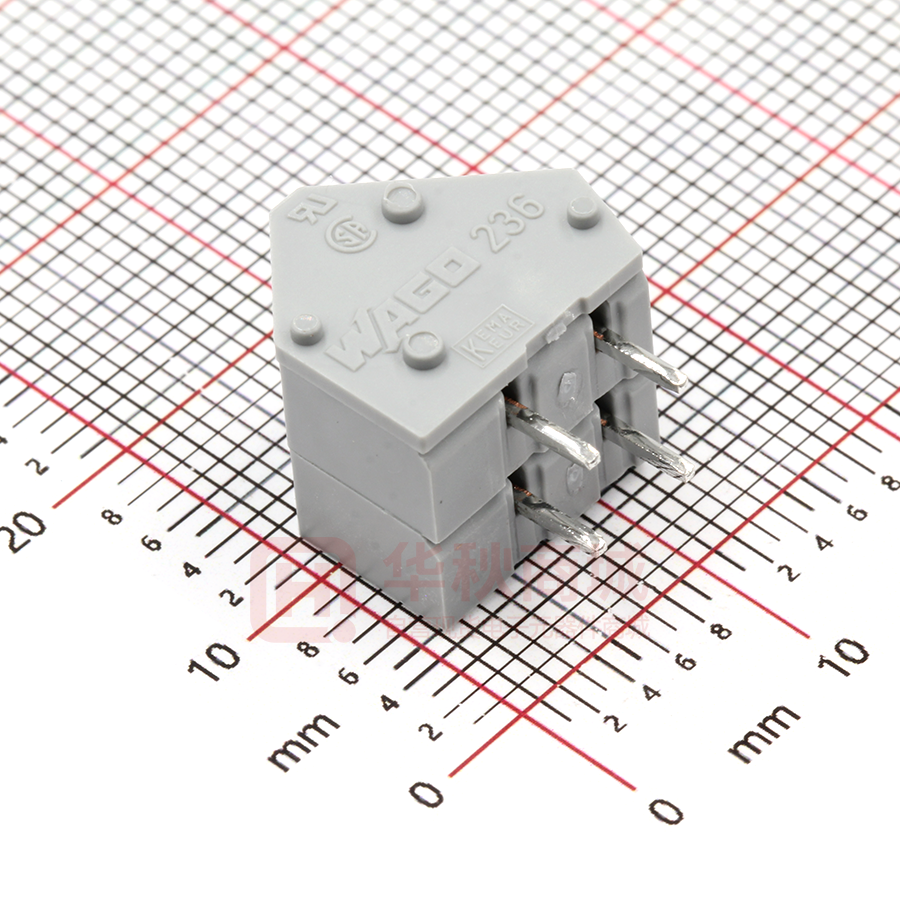

规格书 | Item number: 236-402 PCB 接线端子; 2.5 mm²; 焊针间距 5 / 5.08 mm; 2极; CAGE CLAMP®; 可跨接; 2,50 mm²; 灰色 https://www.wago.com/236-402 颜色: 灰色 外形尺寸（单位：mm） L = (pole no. x pin spacing) + 2.3 mm • • • • • • PCB端子排，具有笼式弹簧接线单元，通过螺丝刀操作进行接线，操作方向与进线方向一致或垂直 类型拥有Ex e防爆认证 可由工厂组装颜色混装的端子排 专用操作工具适于工厂布线 导线进线方向与水平面成45°，适应更广泛的应用及布线选择 焊针间距无论公制或英制，均为同一型号，可通过压紧或拉伸端子排的方式配合焊孔 Notes 型号。 其他极数 Ex e II和Ex i版本 其他颜色 混色PCB连接器排 直接打印标记 焊针长度：3.6 mm 焊针长度：5.5 mm 其他版本(或型号)可向万可销售请求获取，或者访问https://configurator.wago.com/进行配 置 . 页码 1/7 Version 09.03.2022 Continued on next page 规格书 | Item number: 236-402 https://www.wago.com/236-402 电气参数 Ratings per IEC/EN . Approvals per UL 额定电气参数依据的标准 IEC/EN 60664-1 认证 UL 1059 额定电压(III/3) 250 V 额定电压 UL(Use Group B) 300 V 额定浪涌电压(III/3) 4 kV 额定电流 UL(Use Group B) 15 A 额定电压(III/2) 320 V 额定电压 UL(Use Group D) 300 V 额定浪涌电压(III/2) 4 kV 额定电流 UL(Use Group D) 10 A 额定电压(II/2) 630 V 额定浪涌电压(II/2) 4 kV 额定电流 24 A 图例(额定电气参数) (III / 2) 过电压类别III/污染等级2 . Approvals per CSA 认证 CSA 额定电压 CSA (Use Group B) 300 V 额定电流 CSA (Use Group B) 15 A 额定电压 CSA (Use Group D) 300 V 额定电流 CSA (Use Group D) 10 A . 接线参数 连接点总数 2 Connection 1 电位总数量 2 连接技术 笼式弹簧接线单元(CAGE CLAMP®) 连接点数量 1 执行类型 操作工具 1 单股导线 0.08 … 2.5 mm² / 28 … 12 AWG 细多股导线 0.08 … 2.5 mm² / 28 … 12 AWG 细多股导线；加有带绝缘护套的冷压接头 0.25 … 1.5 mm² 细多股导线；加有不带绝缘护套的冷压接 头 0.25 … 1.5 mm² 说明(导线截面积) 12 AWG: THHN, THWN 剥线长度 5 … 6 mm / 0.2 … 0.24 inch 导线到PCB的连接方向 45 ° 极数 2 层数 . . Geometrical Data 焊针间距 5/5.08 mm / 0.197/0.2 inch 宽度 12.3 mm / 0.484 inch 高度 17 mm / 0.669 inch 以PCB板表面为基准的高度 13 mm / 0.512 inch 深度 14 mm / 0.551 inch 焊针长度 4 mm 焊针尺寸 0.7 x 0.7 mm 钻孔直径公差 1.1 (+0.1) mm . 页码 2/7 Version 09.03.2022 Continued on next page 规格书 | Item number: 236-402 https://www.wago.com/236-402 PCB contact PCB触点 THT 焊针分布 位于整个端子排上(同行排列) 每个电位焊针数量 2 . 材料参数 Note (material data) Information on material data can be found here 颜色 灰色 绝缘材料组别 I 绝缘材料 尼龙66 (PA 66) UL94阻燃等级 V0 夹持弹簧材料 铬镍弹簧钢(CrNi) 触点材质 电解铜(ECu) 触点镀层 镀锡 火灾荷载 0.03 MJ 重量 1.9 g . Environmental Requirements 承受温度范围 -60 … +105 °C . 商业数据 Product Group 4 (Printed Circuit) eCl@ss 10.0 27-44-04-01 eCl@ss 9.0 27-44-04-01 ETIM 7.0 EC002643 ETIM 6.0 EC002643 PU (SPU) 420 (105) 包装类型 Box 原产国 CH GTIN 4044918768719 海关税号 85369010000 . 认证 / 证书 国家具体认证 船级社认证 认证 其他认证信息 认证名称 认证 其他认证信息 认证名称 CCA DEKRA Certification B.V. EN 60947 NTR NL-7109 BV Bureau Veritas S.A. IEC 60998 11915/D0 BV CCA DEKRA Certification B.V. EN 60998 NTR NL-7195 CCA DEKRA Certification B.V. EN 60947 2168090.01 CSA DEKRA Certification B.V. C22.2 No. 158 1673957 . . 页码 3/7 Version 09.03.2022 Continued on next page 规格书 | Item number: 236-402 https://www.wago.com/236-402 UL认证 认证 其他认证信息 认证名称 UR Underwriters Laboratories Inc. UL 1059 E45172 . 下载 Environmental Product Compliance Compliance Search Environmental Product Compliance 236-402 . 文档 Additional Information Technical Section 03.04.2019 pdf 1949.09 KB . CAD/CAE-Data CAD data CAE data 2D/3D Models 236-402 EPLAN Data Portal 236-402 ZUKEN Portal 236-402 . . 1 相关产品 1.1 可選配件 1.1.2 冷压接头 1.1.2.1 冷压接头 Item no.: 216-151 冷压接头; 套管，适于0.25 mm² / AWG 24; 不绝缘; 电镀锡 Item no.: 216-131 冷压接头; 套管，适于0.25 mm² / AWG 24; 不绝缘; 电镀锡; 银色 Item no.: 216-301 冷压接头; 套管，适于0.25 mm² / AWG 24; 绝缘; 电镀锡; 黄色 Item no.: 216-321 冷压接头; 套管，适于0.25 mm² / AWG 24; 绝缘; 电镀锡; 黄色 Item no.: 216-132 冷压接头; 套管，适于0.34 mm² / AWG 24; 不绝缘; 电镀锡 Item no.: 216-152 冷压接头; 套管，适于0.34 mm² / AWG 24; 不绝缘; 电镀锡 Item no.: 216-101 冷压接头; 套管，适于0.5 mm² / AWG 22; 不绝缘; 电镀锡; 银色 Item no.: 216-121 冷压接头; 套管，适于0.5 mm² / AWG 22; 不 绝缘; 电镀锡; 银色 页码 4/7 Version 09.03.2022 Continued on next page 规格书 | Item number: 236-402 https://www.wago.com/236-402 1.1.2.1 冷压接头 Item no.: 216-102 冷压接头; 套管，适于0.75 mm² / AWG 20; 不绝缘; 电镀锡; 银色 Item no.: 216-122 冷压接头; 套管，适于0.75 mm² / AWG 20; 不绝缘; 电镀锡; 银色 Item no.: 216-103 冷压接头; 套管，适于1 mm² / AWG 18; 不 绝缘; 电镀锡 Item no.: 216-143 冷压接头; 套管，适于1 mm² / AWG 18; 不 绝缘; 电镀锡; 电解铜; 气密压接; 符合DIN 46288-1/08.92标准 Item no.: 216-123 冷压接头; 套管，适于1 mm² / AWG 18; 不 绝缘; 电镀锡; 银色 Item no.: 216-243 冷压接头; 套管，适于1 mm² / AWG 18; 绝 缘; 电镀锡; 电解铜; 气密压接; 符合DIN 46288-4/09.09标准; 红色 Item no.: 216-263 冷压接头; 套管，适于1 mm² / AWG 18; 绝 缘; 电镀锡; 电解铜; 气密压接; 符合DIN 46288-4/09.09标准; 红色 Item no.: 216-203 冷压接头; 套管，适于1 mm² / AWG 18; 绝 缘; 电镀锡; 红色 Item no.: 216-223 冷压接头; 套管，适于1 mm² / AWG 18; 绝 缘; 电镀锡; 红色 Item no.: 216-124 冷压接头; 套管，适于1.5 mm² / AWG 16; 不绝缘; 电镀锡 Item no.: 216-144 冷压接头; 套管，适于1.5 mm² / AWG 16; 不绝缘; 电镀锡; 电解铜; 气密压接; 符合DIN 46288-1/08.92标准; 银色 Item no.: 216-104 冷压接头; 套管，适于1.5 mm² / AWG 16; 不 绝缘; 电镀锡; 银色 Item no.: 216-244 冷压接头; 套管，适于1.5 mm² / AWG 16; 绝 缘; 电镀锡; 电解铜; 气密压接; 符合DIN 46288-4/09.09标准; 黑色 Item no.: 216-264 冷压接头; 套管，适于1.5 mm² / AWG 16; 绝缘; 电镀锡; 电解铜; 气密压接; 符合DIN 46288-4/09.09标准; 黑色 Item no.: 216-284 冷压接头; 套管，适于1.5 mm² / AWG 16; 绝缘; 电镀锡; 电解铜; 气密压接; 符合DIN 46288-4/09.09标准; 黑色 Item no.: 216-204 冷压接头; 套管，适于1.5 mm² / AWG 16; 绝 缘; 电镀锡; 黑色 Item no.: 216-224 冷压接头; 套管，适于1.5 mm² / AWG 16; 绝 缘; 电镀锡; 黑色 Item no.: 216-302 冷压接头; 标识套管，适用截面积 0.34 mm² / AWG 22; 绝缘; 电镀锡; 浅绿松石色 Item no.: 216-322 冷压接头; 标识套管，适用截面积 0.34 mm² / AWG 22; 绝缘; 电镀锡; 浅绿松石色 Item no.: 216-141 冷压接头; 标识套管，适用截面积 0.5 mm² / AWG 20; 不绝缘; 电镀锡; 电解铜; 气密压接; 符合DIN 46288-1/08.92标准 Item no.: 216-241 冷压接头; 标识套管，适用截面积 0.5 mm² / AWG 20; 绝缘; 电镀锡; 电解铜; 气密压接; 符 合DIN 46288-4/09.09标准; 白色 Item no.: 216-201 冷压接头; 标识套管，适用截面积 0.5 mm² / AWG 20; 绝缘; 电镀锡; 白色 Item no.: 216-221 冷压接头; 标识套管，适用截面积 0.5 mm² / AWG 20; 绝缘; 电镀锡; 白色 Item no.: 216-142 冷压接头; 标识套管，适用截面积 0.75 mm² / AWG 18; 不绝缘; 电镀锡; 电解铜; 气密压 接; 符合DIN 46288-1/08.92标准 Item no.: 216-202 冷压接头; 标识套管，适用截面积 0.75 mm² / AWG 18; 绝缘; 电镀锡; 灰色 Item no.: 216-222 冷压接头; 标识套管，适用截面积 0.75 mm² / AWG 18; 绝缘; 电镀锡; 灰色 Item no.: 216-242 冷压接头; 标识套管，适用截面积 0.75 mm² / AWG 18; 绝缘; 电镀锡; 电解铜; 气密 压接; 符合DIN 46288-4/09.09标准; 灰色 Item no.: 216-262 冷压接头; 标识套管，适用截面积 0.75 mm² / AWG 18; 绝缘; 电镀锡; 电解铜; 气密压接; 符合DIN 46288-4/09.09标准; 灰色 Item no.: 210-658 操作工具; 刀口尺寸：3.5 x 0.5 mm; 带有绝 缘手柄; 弯角; 短; 多种颜色 Item no.: 210-657 操作工具; 刀口尺寸：3.5 x 0.5 mm; 带有绝 缘手柄; 短; 多种颜色 Item no.: 236-335 操作工具; 灰色 . 1.1.3 工具 1.1.3.1 操作工具 Item no.: 210-720 操作工具; 刀口尺寸：3.5 x 0.5 mm; 带有绝 缘手柄; 多种颜色 Item no.: 236-332 操作工具; 自然色 . 页码 5/7 Version 09.03.2022 Continued on next page 规格书 | Item number: 236-402 https://www.wago.com/236-402 1.1.4 标记 1.1.4.1 标记条 Item no.: 210-332/500-202 标记条; A4纸大小; 标记; 1-16 (160x); 标记 条高度：3mm; 剥线长度：182mm; 水平标 记; 不干胶; 白色 Item no.: 210-332/508-202 标记条; A4纸大小; 标记; 1-16 (160x); 标记 条高度：3mm; 剥线长度：182mm; 水平标 记; 不干胶; 白色 Item no.: 210-332/500-205 标记条; A4纸大小; 标记; 1-32 (80x); 标记条 高度：3mm; 剥线长度：182mm; 水平标 记; 不干胶; 白色 Item no.: 210-332/508-205 标记条; A4纸大小; 标记; 1-32 (80x); 标记条 高度：3mm; 剥线长度：182mm; 水平标记; 不干胶; 白色 Item no.: 210-332/500-204 标记条; A4纸大小; 标记; 17-32 (160x); 标记 条高度：3mm; 剥线长度：182mm; 水平标 记; 不干胶; 白色 Item no.: 210-332/508-204 标记条; A4纸大小; 标记; 17-32 (160x); 标记 条高度：3mm; 剥线长度：182mm; 水平标 记; 不干胶; 白色 Item no.: 210-332/500-206 标记条; A4纸大小; 标记; 33-48 (160x); 标记 条高度：3mm; 剥线长度：182mm; 水平标 记; 不干胶; 白色 Item no.: 210-332/508-206 标记条; A4纸大小; 标记; 33-48 (160x); 标记 条高度：3mm; 剥线长度：182mm; 水平标 记; 不干胶; 白色 Inserting a conductor via operating tool. Compared to standard screwdrivers, the­ se operating tools are far more convenient for wiring PCB terminal strips at factory. . 1.1.5 测试与测量 1.1.5.1 测试用附件 Item no.: 231-127 测试插头模块，带有接触簧片; 适用端子系 列：236; 通道间距：5mm / 0.197in; 2,50 mm²; 灰色 Item no.: 231-128 测试插头模块，带有接触簧片; 通道间 距：5.08mm / 0.2in; 2,50 mm²; 橙色 . 操作说明 连接导线 Inserting a conductor via 3.5 mm screw­ driver. Inserting a conductor via 3.5 mm screw­ driver. Screwdriver actuation parallel to conduc­ tor entry Screwdriver actuation perpendicular to conductor entry . 安装 PCB Terminal Strips placed behind each other save space – staggering them by half the pin spacing simplifies subsequent wiring of the first row. . 页码 6/7 Version 09.03.2022 Continued on next page 规格书 | Item number: 236-402 https://www.wago.com/236-402 安装 Combining PCB terminal blocks with diffe­ rent pin spacing. . 标记 Optional: Labeling via factory direct mar­ king. Optional: Labeling with self-adhesive mar­ king strips possible . 变更声明。 敬请关注进一步的产品说明文件！ Current addresses can be found at: w w w.wago.com 页码 7/7 Version 09.03.2022
