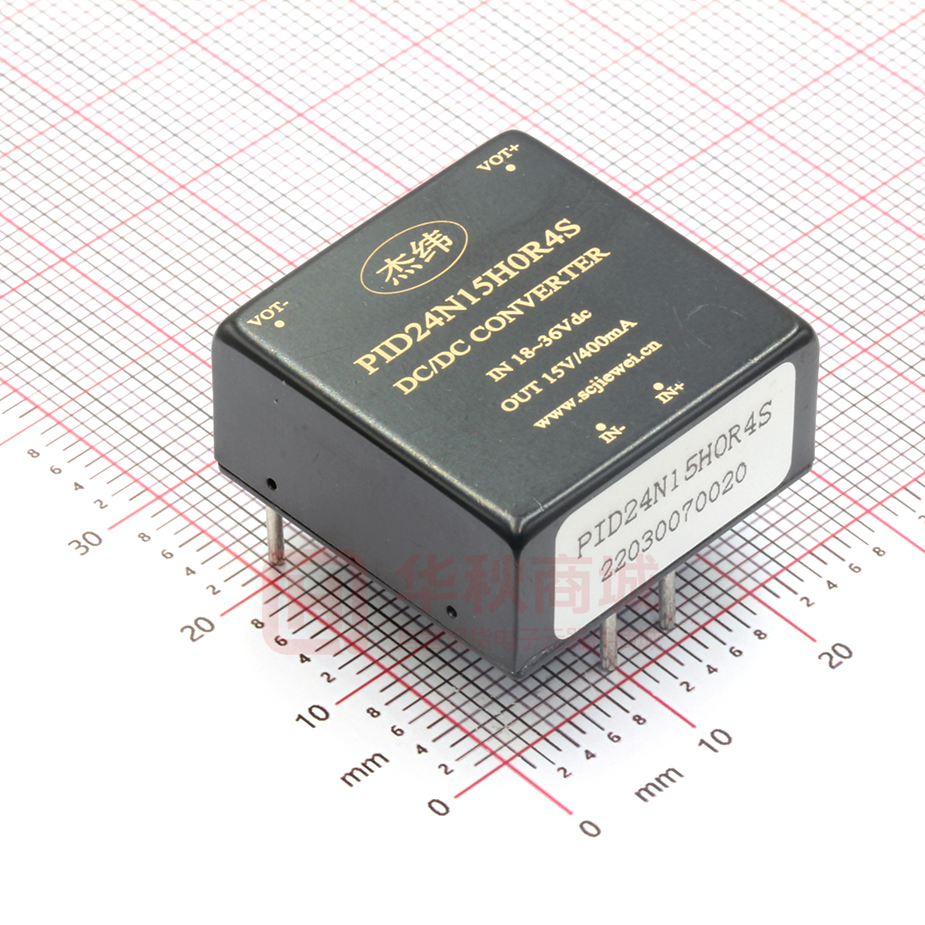

PID24N15H0R4S

PID24-S 系列 6W DC/DC 模块电源 产品技术规格书 V2.0 成都杰纬科技有限责任公司 产品特点  PID24-S 系列尺寸：25.4mm×25.4mm×12.20mm  宽输入电压范围：18Vdc~36Vdc  输出功率：6W  高转换效率：87%  电压调整率：0.5%  负载调整率：0.5%  输入欠压保护  打嗝模式过载短路保护，故障消失模块自动恢复  隔离电压：1500V  产品元器件可实现 100%国产化率 成都杰纬科技有限责任公司 第 1 页 共6页 电气性能 参数 最小 典型 最大 单位 备注&条件 40 Vdc 连续，运行 输入特性 输入电压 -0.5 输入电压范围 输入欠压关闭 18 24 36 Vdc 额定输入电压范围 16 16.5 17 Vdc 欠压关机阈值 16.5 17 17.5 Vdc 开机电压阈值 最大输入电流 A 最小输入电压，额定输出电流 0.2 （20mA） W 开启使能，Iout=0A +1 % 额定输出电压 0.45 0.15 （10mA） 空载功耗(电流) 为使模块工作稳定可靠，建议模块外挂一定 ESR 值电容器 输出特性 输出电压范围 -1 - - 5 % 超调幅度，50%-75%-50%额定负 载，超调值为输出电压百分比 - - 5 ms 恢复时间 输出电压过冲 - - 5 % 输出最大容性负载 电压调整率 - - 0.5 % 负载调整率 - - 0.5 % 5V 83 84 % Vin=24V，Iout=1.2A 9V 85 86 % Vin=24V，Iout=0.67A 12V 86 87 % Vin=24V，Iout=0.5A 15V 86 87 % Vin=24V，Iout=0.4A 18V 86 88 % Vin=24V，Iout=0.33A 24V 86 88 % Vin=24V，Iout=0.25A 50 80 mV 满载，VPk 10 20 mV 满载，Vrms 6 W 全温度范围内 180 % 输出最大额定电流 输出动态负载响应 效率 输出纹波与噪音 额定输出功率 输出过流阈值 最大输出容性负载 120 5V - - 2200 uF 9V - - 2200 uF 12V - - 1800 uF 15V - - 1800 uF 18V - - 1500 uF 24V - - 1200 uF 20 ms 输出满负载（阻性负载） 动态特性 输入启动时间 输出电压启动时间 成都杰纬科技有限责任公司 5 ms 第 2 页 共6页 电气隔离 隔离电压 输入-输出 输入-外壳 输出-外壳 隔离电阻 1500 1500 500 100 Vdc Vdc Vdc MΩ 其他特性 Other Specifications 重量 MTBF 成都杰纬科技有限责任公司 13 g 1000000 Hrs +25℃ 第 3 页 共6页 封装引脚 PACKAGE PIN 图 1 模块封装尺寸 注释 Notes  模块尺寸 L×W×H：(25.4±0.2) mm × (25.4±0.2) mm × (12.2±0.5) mm。  模块引脚 Pin1-Pin6：铜针直径为 1.02(±0.05)mm，引脚长度 7.8(±0.3)mm。  所有引脚采用铜合金，化学镀锡。  模块引脚功能说明见表 1。 表 1 引脚功能说明 引脚 名 称 功 1 Vin(+) 输入电压正极 2 Vin(–) 输入电压负极 3 Vout(–) 输出电压负极 4 NC 无引脚 5 Vout(+) 输出电压正极 成都杰纬科技有限责任公司 能 第 4 页 共6页 典型应用图 注： 1、 输入 π 型滤波电路电感需并联电阻，以防止电感振荡，建议阻值为 20Ω～50Ω 阻值电阻； 2、 输入保险丝根据实际使用情况下输入电流适当选择。 成都杰纬科技有限责任公司 第 5 页 共6页 测试数据 全输入范围满载效率曲线 额定输入电压效率曲线（Vin24V） 100% 100% 95% 95% 90% 90% 85% 85% 80% 80% 75% 75% 70% 70% 65% 65% 60% 60% 55% 55% 50% 50% 18 21 24 27 30 33 36 0.12 0.24 0.36 0.48 0.6 0.72 0.84 0.96 1.08 1.2 温度降额曲线 120% 100% 80% 60% 40% 20% 0% -40 成都杰纬科技有限责任公司 40 75 85 第 6 页 共6页
