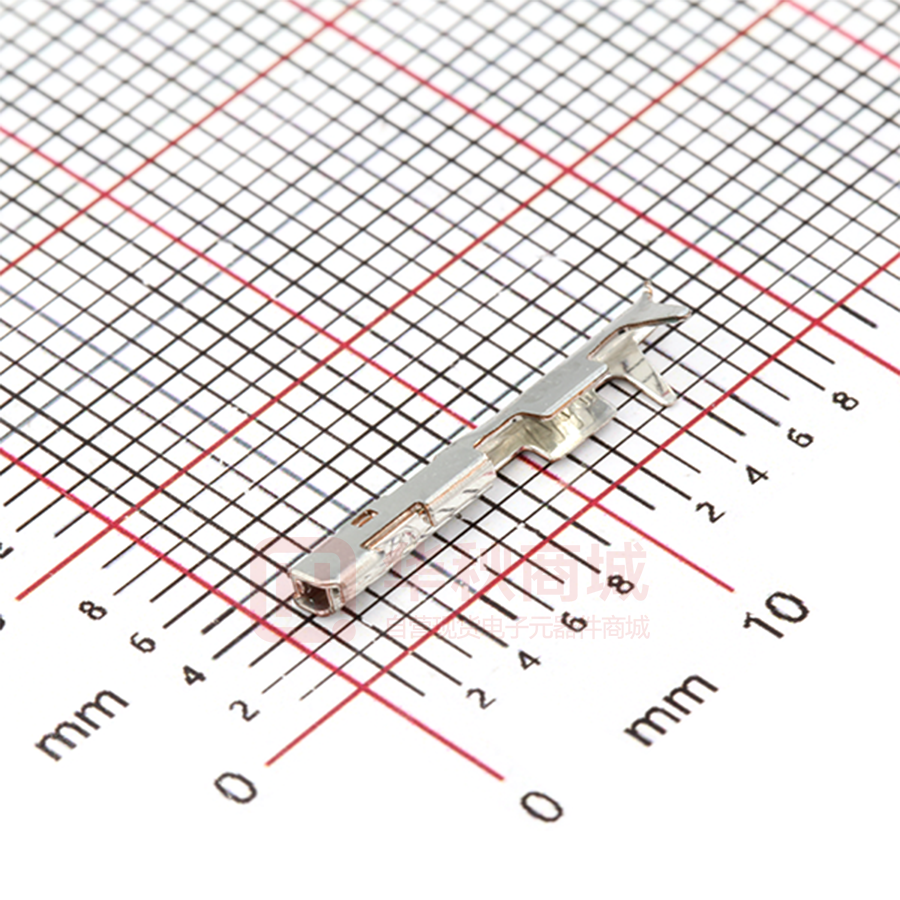

7116-4660-02

20 0.64コネクタ 0.64 CONNECTOR 0.64コネクタとは、Mターミナルタブ幅が0.64mmの小型コネクタです。 0.64 CONNECTOR IS SMALL SIZED CONNECTOR AND THE BLADE WIDTH OF THE MALE TERMINAL FOR THIS CONNECTOR IS 0.64mm. ［特 徴］ １ ハウジング本体に組み込まれたスペーサをセットすることにより二重係止化を図り、端子抜けを防止します。 ２ ターミナルが半挿入の場合、スペーサはセットされず半挿入を防止します。 ３ 慣性ロック方式によりコネクタの中途かん合を防止します。 〔DISTINCTIVE FEATURES〕 1. DOUBLE TERMINAL LOCKING SYSTEM ELIMINATES TERMINAL PUSH-OUT. (HOUSING LANCE, SIDE LOCK) 2. CONNECTORS CAN NOT BE MATED IF PRESET TERMINAL SPACER IS NOT IN THE FULL-LOCK POSITION. 3. STABLE/SECURE MATING ACTION BETWEEN MALE AND FEMALE TERMINAL. 217 0.64 構造と名称 CONSTRUCTION M コネクタ MALE CONNECTOR F コネクタ FEMALE CONNECTOR Mハウジング MALE HOUSING フロントホルダ FRONT HOLDER F ハウジング FEMALE HOUSING フロントホルダ FRONT HOLDER スペーサ SPACER Mターミナル MALE TERMINAL Fターミナル FEMALE TERMINAL スペーサ SPACER 仕様 SPECIFICATIONS M 材A T   E   RI 質A L ハウジング PBT HOUSING M ターミナル 黄銅 (Sn メッキ ), 黄銅 (Au メッキ ) F ターミナル 銅合金 (Sn メッキ ), 銅合金 (Au メッキ ) MALE TERMINAL BRASS(TIN PLATING), BRASS(GOLD PLATING) FEMALE TERMINAL COPPER ALLOY(TIN PLATING), COPPER ALLOY(GOLD PLATING) ※許容電流（参考値） ※CURRENT CAPACITY (REFERENCE) 3A RESISTANCE AT LOW VOLTAGE 5mΩ MAX. (INITIAL VALUE) 低電圧低電流抵抗 5mΩ 以下（初期値） 絶 縁 抵 抗 DC500V 100MΩ 以上 INSULATION RESISTANCE DC500V 100MΩ MIN. 耐  電  圧 AC1000V（1 分間） DIELECTRIC STRENGTH AC1000V (1 min.) ※許容電流：使用極数・電線サイズ・通電時間及び使用温度により数値は異なります。 ※ CURRENT CAPACITY WILL BE AFFECTED BY CONDITIONS SUCH AS POLE QUANTITY, WIRE SIZE, AMBIENT TEMPERATURE, ETC. 部品品番一覧 PART NUMBER CHART 部品名称 PART NAME ターミナル TERMINAL 部品名称 PART NAME ハウジング HOUSING PCB コネクタ PCB CONNECTOR 完全かん合タイプ COMPLETE MATING TYPE 218 M F 7114–4764–02 7114–4764–08 7116–4660–02 7116–4660–08 極 数 M 6 ―――― 7283–8117 8 10 12 16 16 24 6 6 12 16 16 24 24 7282–6483 ―――― ―――― 7382–8117（水平タイプ）HORIZONTAL TYPE 7382–8315（垂直タイプ）VERTICAL TYPE 7382–6484（垂直タイプ）VERTICAL TYPE 7382–3804（垂直タイプ）VERTICAL TYPE 7382–4261（水平タイプ）HORIZONTAL TYPE 7382–6485（水平タイプ）HORIZONTAL TYPE 7382–6486（垂直タイプ）VERTICAL TYPE 7283–6483 7283–6539 7283–6484 7283–7596 7283–4261 7283–6485 7283–8117 7283–8117 7283–6484 7283–7596 7283–4261 7283–6485 7283–6485 4 7282–8114–90 POLES ―――― 7282–7597 7282–7596 F 7283–7199–90 ターミナル　TERMINAL 単位：mm　UNIT: mm M ターミナル F ターミナル FEMALE TERMINAL 15.60 1.55 MALE TERMINAL 0.64 2.20 0.64 24.30 ■仕様　SPECIFICATIONS 部品名称 品　番 材　質 表面処理 PART NAME PART NUMBER MATERIAL TREATMENT 黄　銅 TIN PLATING M ターミナル MALE TERMINAL F ターミナル FEMALE TERMINAL 7114–4764–02 7114–4764–08 7116–4660–02 7116–4660–08 BRASS Sn メッキ 板厚（mm） MATERIAL THICKNESS 0.25 Au メッキ GOLD PLATING 銅合金 COPPER ALLOY Sn メッキ TIN PLATING 0.2 Au メッキ GOLD PLATING ●適用電線一覧　APPLICABLE WIRE CHART 部品名称 PART NAME M ターミナル MALE TERMINAL F ターミナル FEMALE TERMINAL 適用電線サイズ (m ㎡ ) WIRE SIZE (m ㎡ ) 0.3 0.5 0.3 0.3 電線品種 品　番 WIRE TYPE PART NUMBER (TERMINAL) CAVS CAVS CAVS CAVS 7114–4764–02 7114–4764–02 7116–4660–02 7116–4660–02 7114–4764–08 7114–4764–08 7116–4660–08 7116–4660–08 219 0.64 ハウジング 材質：PBT  HOUSING MATERIAL: PBT 極数 POLES 単位：mm UNIT: mm M ハウジング F ハウジング MALE HOUSING FEMALE HOUSING 17.30 6 ――――――― 11.30 23.60 7283–8117 8 11.30 15.60 34.00 23.00 21.70 7283–6483 7282–6483 10 23.65 11.30 ――――――― 26.10 23.60 7283–6539 12 18.50 34.00 18.60 7282–7597 220 14.30 17.30 23.65 7283–6484 ハウジング 材質：PBT　HOUSING MATERIAL: PBT 極数 POLES M ハウジング MALE HOUSING 単位：mm　UNIT: mm F ハウジング FEMALE HOUSING 13.70 18.50 16 34.00 23.00 21.70 7282–7596 23.65 7283–7596 15.20 16 ――――――― 23.65 26.60 7283–4261 24 14.30 ――――――― 30.50 23.65 7283–6485 221 0.64 PCBコネクタ 水平タイプ 材質 : PBT　PCB CONNECTOR (HORIZONTAL TYPE) MATERIAL: PBT 極数 POLES M ハウジング 単位：mm　UNIT: mm F ハウジング MALE HOUSING FEMALE HOUSING 17.30 17.50 6 11.30 24.12 18.60 23.60 7382–8117 7283–8117 17.10 15.20 16 27.70 28.12 23.65 26.60 7382–4261 7283–4261 16.50 14.30 24 22.20 7382–6485 222 31.80 30.50 23.65 7283–6485 PCB PCBコネクタ 垂直タイプ 材質 : PBT　PCB CONNECTOR (VERTICAL TYPE) MATERIAL: PBT 極数 M ハウジング POLES 単位：mm　UNIT: mm F ハウジング MALE HOUSING FEMALE HOUSING 17.30 25.80 13.50 6 11.30 28.80 23.60 7382–8315 7283–8117 25.80 14.30 16.50 12 28.80 17.30 23.65 7283–6484 7382–6484 30.20 13.70 16.50 16 21.70 28.80 7382–3804 23.65 7283–7596 39.00 16.50 14.30 24 28.80 30.50 7382–6486 23.65 7283–6485 223 0.64 ハウジング完全かん合タイプ 材質 : PBT　HOUSING (COMPLETE MATING TYPE) MATERIAL: PBT 極数 POLES M ハウジング 単位：mm　UNIT: mm F ハウジング MALE HOUSING FEMALE HOUSING 16.85 15.85 4 32.70 18.25 7282–8114–90 224 21.22 27.55 7283–7199–90
