深圳东科半导体有限公司

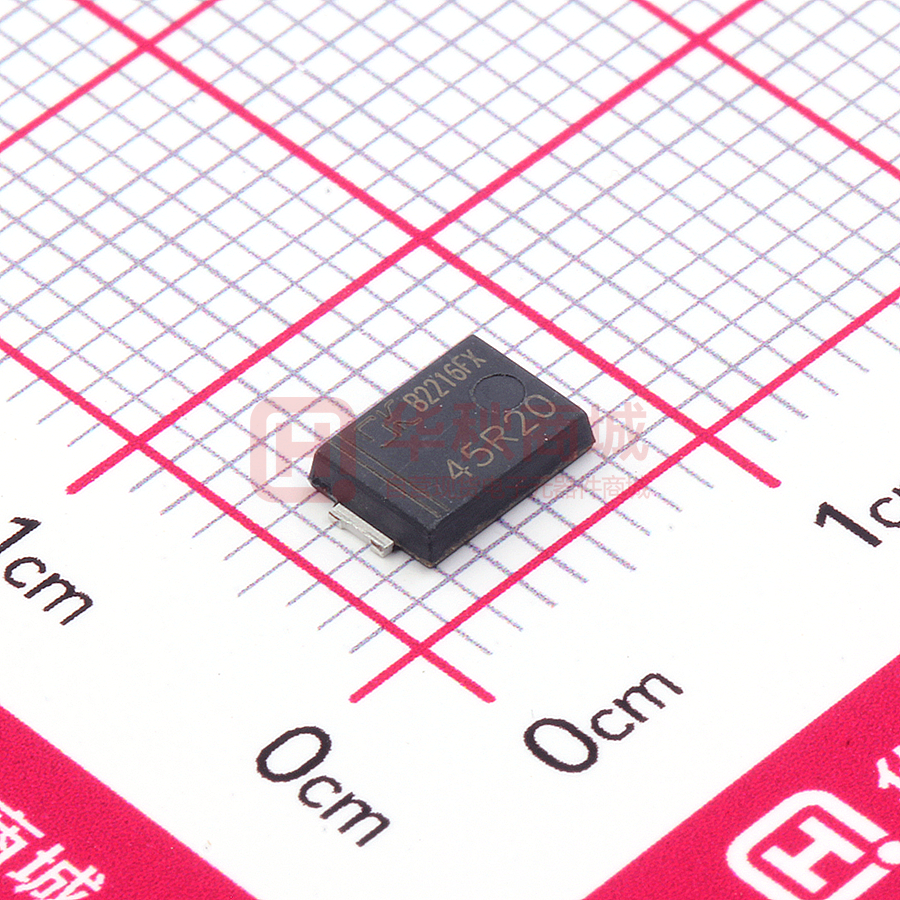

DK5V45R20
同步二极管芯片
功能描述:
DK5V45R20 是同步二极管芯片。芯片内部集成了 45V 功率 NMOS 管,可以大幅
降低二极管导通损耗,提高整机效率,取代或替换目前市场上等规的肖特基
深
圳
东
科
半
导
体
有
限
公
司
整流二级管。
产品特点:
l 支持 DCM 和 QR 模式反激系统。
l 内置 20 mΩ 45V 功率 NMOS 管。
l 特有的自供电技术,无需外部供电电源。
l 自检测开通关断,无需外部同步信号。
l 可直接替换肖特基管,对 EMC/I 有适当改善。
应用领域
l 反激电源转换器
l 反激电源适配器
DK5V45R20
Rev: V0
第 1 页 共 8 页
www.dkpower.cn
TEL:4008-781-212
2016/6/27
深圳东科半导体有限公司
DK5V45R20
同步二极管芯片
深
圳
东
科
半
导
体
有
限
公
司
功能结构图
封装与引脚定义(SM-7)
引脚说明:
引脚
K
A
DK5V45R20
Rev: V0
功能描述
应用时同二极管阴极。
应用时同二极管阳极。
第 2 页 共 8 页
www.dkpower.cn
TEL:4008-781-212
2016/6/27
深圳东科半导体有限公司
DK5V45R20
同步二极管芯片
电气参数
TA=25℃
Item
Symbol
Condition
Min
功率 MOS 开通电压
Von
先测 N 点电压
-230
功率 MOS 开通延迟
Tdon
150
ns
功率 MOS 关闭延迟
Tdoff
50
ns
功率 MOS 导通电阻
Rdson
20
mΩ
60
A
50
V
最大峰值电流
Breakdown 电压
17
Ipeak
Vbr
40
Max
Unit
mV
深
圳
东
科
半
导
体
有
限
公
司
15
Typ
45
VCC 启动电压
VCC_on
5
V
VCC 复位电压
VCC_uvlo
4
V
11
V
VCC 电压
典型应用
正向整流应用
DK5V45R20
Rev: V0
第 3 页 共 8 页
www.dkpower.cn
TEL:4008-781-212
2016/6/27
深圳东科半导体有限公司
DK5V45R20
同步二极管芯片
深
圳
东
科
半
导
体
有
限
公
司
反向整流应用
功能描述
自供电
DK5V45R20 内置储能电容和自供电线路,可以实现芯片和功率 MOS 管驱动需求,无需外
接电源。
启动
当 K 极电压高于 A 极时,通过自供电线路,给 VCC 供电,VCC 电压逐渐上升。在 VCC 电
压低于启动电压 VCC_on 时,内置功率 MOS 管关闭,当 VCC 电压大于 VCC_on 时,结束启动状
态。当 VCC 电压降低到复位电压 VCC_uvlo 以下时,芯片重新进入启动状态。
功率 MOS 控制
当检测到 A、K 端正向导通电压大于开通电压 Von 时,则打开功率 MOS 管;当检测到流
过功率 MOS 管的电流逐渐减小到 0 时,即 A、K 端正向导通电压为零时,则关闭功率 MOS 管。
RC 吸收电路
在启动、输出短路、输入电压过高,CCM 模式等容易在二极管体产生尖峰电压,为防止
内置功率 MOS 管过压击穿,可以在 A 和 K 之间接入 RC 吸收电路,以减小 N 点的尖峰电压。
导通内阻:
在工作过程中,随着温度升高,内阻值会增大,效率会降低,适当的增加散热面积,降
DK5V45R20
Rev: V0
第 4 页 共 8 页
www.dkpower.cn
TEL:4008-781-212
2016/6/27
深圳东科半导体有限公司
DK5V45R20
同步二极管芯片
深
圳
东
科
半
导
体
有
限
公
司
低 IC 的工作温度。
应用效率对比(DK5V45R20 PK 10V45二极管):
在同一块板同样的条件下,在 D6 位置上分别焊上 DK5V45R20 和 10V45 二极管,对比两
款整流管子效率差别。
DK5V45R20
Rev: V0
第 5 页 共 8 页
www.dkpower.cn
TEL:4008-781-212
2016/6/27
深圳东科半导体有限公司
DK5V45R20
同步二极管芯片
测试仪器:
1.WT3100 功率计
2.PRODIGIT 3311 电子负载
3.FLUKE 17B+
深
圳
东
科
半
导
体
有
限
公
司
用 DK1208的5V2.4A DEMO 板进行对比测试,检测板端电压进行效率对比。测试参数见表格:
DK5V45R20
Rev: V0
第 6 页 共 8 页
www.dkpower.cn
TEL:4008-781-212
2016/6/27
深圳东科半导体有限公司
DK5V45R20
同步二极管芯片
深
圳
东
科
半
导
体
有
限
公
司
封装尺寸:
焊盘参考尺寸:
DK5V45R20
Rev: V0
第 7 页 共 8 页
www.dkpower.cn
TEL:4008-781-212
2016/6/27
深圳东科半导体有限公司
DK5V45R20
同步二极管芯片
深
圳
东
科
半
导
体
有
限
公
司
编带包装:
DK5V45R20
Rev: V0
第 8 页 共 8 页
www.dkpower.cn
TEL:4008-781-212
2016/6/27
