DK124 - 24W 离线式开关电源
功能描述
DK124 是一款离线式开关电源芯片,最大输出功率达到 24W。不同于 PWM 控制器和外部
分立功率 MOS 组合的解决方案,DK124 内部集成了 PWM 控制器、700V 功率管和初级峰值
电流检测电路,并采用了可以省略辅助供电绕组的专利自供电技术,因此极大地简化了
外围应用电路,减少了原件数量,电路尺寸和重量,特别适用于成本敏感的反激式开关
电源。
产品特点
l 全电压输入 85V—265V
l 内置 700V 高压功率管
l 内部集成了高压启动电路,无需外部启动电阻
l 内置 16mS 软启动电路
l 内置高低压功率补偿电路,使高低压最大输出功率保持一致
l 专利的自供电技术,无需外部辅助绕组供电
l 内置频率调制电路,简化了外围 EMI 设计成本
l 完整的过压、过温、过流、过载、输出开路/短路保护
应用领域
l DVD,VCR,STB 电源
l 适配器,充电器电源
l LED 电源
功率范围
输入电压
85-165V
185-265V
85-265V
最大输出功率
24W
24W
18W
深圳东科半导体有限公司
1
DK124 - 24W 离线式开关电源

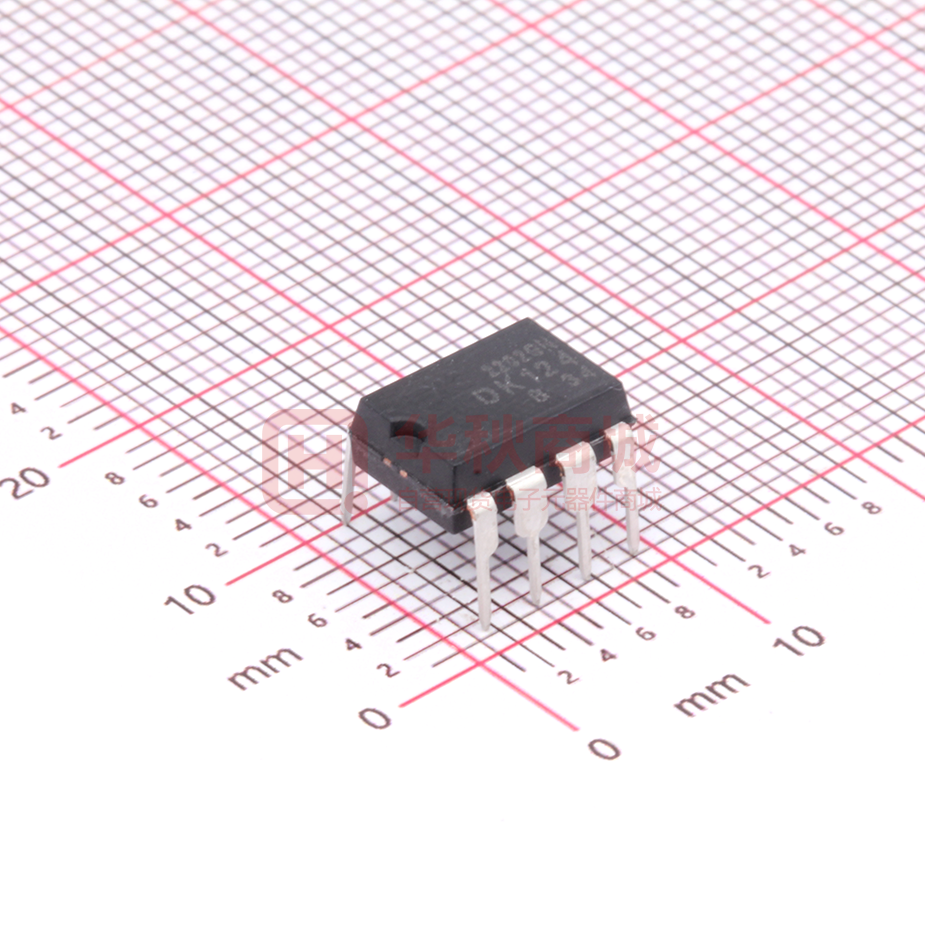

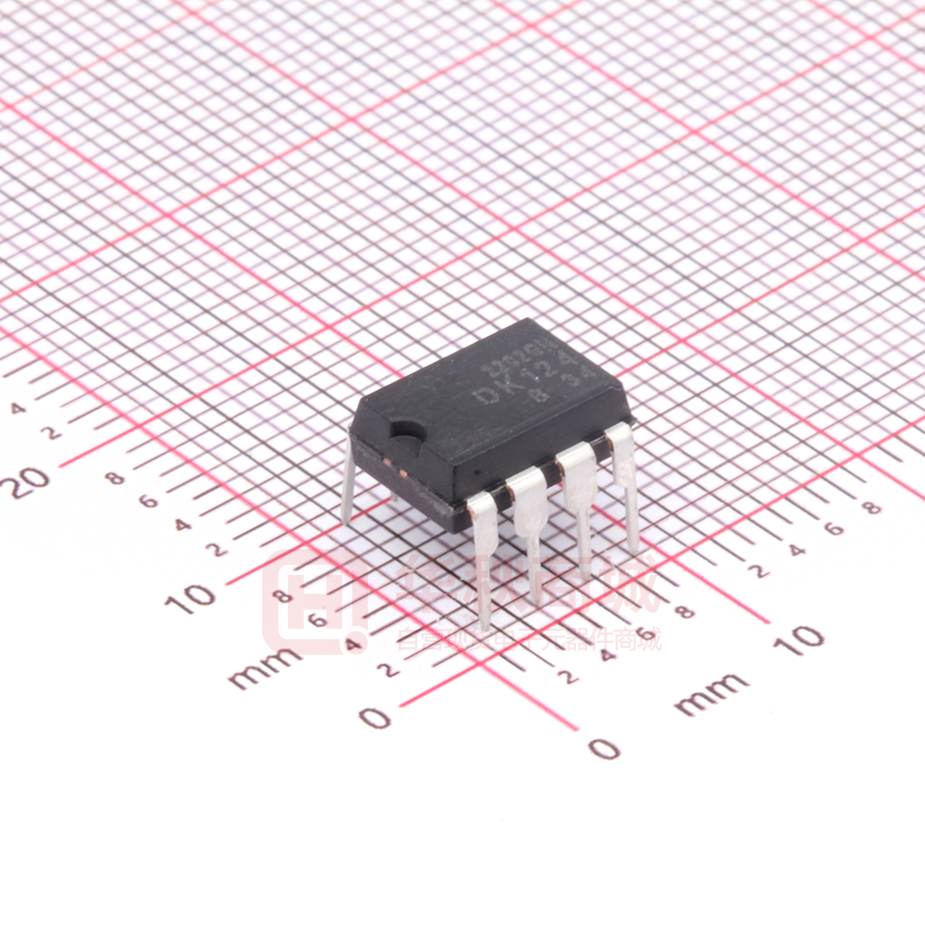

封装与引脚定义(DIP-8)
GND
1
8
OC
GND
2
7
OC
FB
3
6
OC
VCC
4
5
OC
、
引脚
符号
功能描述
1
GND
芯片地
2
GND
芯片地
3
FB
反馈控制输入引脚
4
VCC
芯片供电引脚
5,6,7,8
OC
功率管输出引脚
内部框图
OC
5678
抖频控制
热
保护
高压恒流启动
过压
保护
S
振荡线路
VCC
4
异常保护
R
SET
CLR
斜坡电流驱动
Q
Q1
Vcbo>700v
Q
电源管理
1
+
电源异常
GND
0.2V
峰值电流保护
FB
3
变频控制
40uA
前沿消隐
光耦失效
2
深圳东科半导体有限公司
GND
2
DK124 - 24W 离线式开关电源
极限参数
供电电压VCC ...........................................
供电电流VCC ...........................................
引脚电压...............................................
开关管耐压.............................................
峰值电流...............................................
总耗散功率.............................................
工作温度...............................................
储存温度...............................................
焊接温度...............................................
-0.3V--8V
100mA
-0.3V--VCC+0.3V
-0.3V--780V
1.5A
1W
-20℃--+140℃
-55℃--+155℃
+280℃/5S
电气参数
项目
测试条件
最小
典型
最大
单位
VCC工作电压
AC 输入85V-----265V
4.65
4.95
5.25
V
VCC启动电压
AC 输入85V-----265V
4.75
5.05
5.35
V
VCC重启电压
AC 输入85V-----265V
3.30
3.60
3.90
V
VCC保护电压
AC 输入85V-----265V
6.25
6.55
6.85
V
VCC工作电流
VCC=5V,FB=1.5V
50
mA
高压启动电流
AC 输入85V-----265V
0.3
0.6
1.2
mA
启动时间
AC 输入85V
---
---
500
ms
功率管耐压
Ioc=1mA
700
---
---
V
功率管保护电压
测量OC电压
540
600
660
V
峰值电流保护
VCC=5V,FB=1.5V---2.8V
1100
1300
1500
mA
VCC=5V,FB=1.5V---2.5V
61
65
69
Khz
VCC=5V,FB=2.5V-2.8V
20
22
24
Khz
PWM输出频率
调制步进频率
VCC=5V,FB=1.5V-2.5V
短路保护阀值
测量FB电压
1.15
1.33
1.50
V
变频阀值电压
测量FB电压
2.3
2.5
2.7
V
突发模式阀值
测量FB电压
2.6
2.8
3.0
V
温度保护
结温
120
130
140
℃
前沿消隐时间
VCC=5V,FB=1.5V-2.5V
250
ns
最小开通时间
VCC=5V,FB=2.6V
500
ns
占空比
VCC=5V,FB=1.5V-2.5V
待机功耗
AC 输入265V, 空载
深圳东科半导体有限公司
0.5
5
--240
Khz
70
%
mW
3
DK124 - 24W 离线式开关电源
功能描述
上电启动
上电启动时,芯片通过内部连接 OC 和 VCC 引脚的高压电流源,对外部的 VCC 储能电容
充电,当 VCC 电压升高到 5V 的时候,关闭高压电流源,启动过程结束,控制逻辑开始输
出 PWM 脉冲。
软启动
上电启动后,芯片开始输出 PWM 脉冲。为防止瞬时的输出电压过冲,变压器磁芯饱和,
功率管和次级整流管应力过大,芯片内置 16mS 软启动电路,在 16mS 内,会逐渐增加
PWM 的开通时间,使功率管的峰值电流从 100mA 线性增加到最大峰值电流。
反馈控制
芯片采用逐周期限值峰值电流的 PWM 控制方式, 通过侦测 FB 的反馈电压来调节限制电
流。当 PWM 开通后,芯片检测功率管输出电流,直到功率管输出电流达到当前的限制电
流后关断功率管,等待下一个 PWM 开通周期。 FB 电压在 1.5V-2.5V 之间会线性的调节
限制电流。1.5V 对应最大限制电流,2.5V 对应最小限制电流。当负载加重时,FB 电压
会逐渐降低;反之则 FB 电压会逐渐升高。当负载过重,FB 电压小于 1.5V 时,芯片会进
入短路或者过载保护的判定。当负载很轻,FB 电压大于 2.5V 时,控制电路会将 PWM 的
开关频率由 65KHz 减小到 22KHz,并以最小开通时间开通。当负载更轻时,FB 电压会继
续升高;当 FB 电压高于 2.8V 时,控制电路停止 PWM 输出,芯片进入待机突发模式。
待机突发模式
待机时,FB 电压会升高到 2.8V 以上,芯片停止 PWM 输出。当输出电压略微下降,FB 电
压低于 2.8V 时,芯片会重新输出一些 PWM 脉冲来维持设定的输出电压;这种突发的输
出方式,可以实现较低的待机功耗。
频率调制
为了满足EMI的设计要求,降低EMI的设计复杂度和成本,芯片内设有一个频率调制电路,
PWM 的频率将以65KHz为中心,以0.5KHz 的步进频率在16个频率点上运行。
自供电
芯片使用了专利的自供电技术,控制VCC的电压在5V左右,提供芯片自身的电流消耗,
这样可以省略外部变压辅助绕组,简化变压器的设计。
深圳东科半导体有限公司
4
DK124 - 24W 离线式开关电源
峰值电流保护
任何时候芯片检测到内部功率管的峰值电流超过1.3A时,立即关断功率管,保护功率管
和相应器件免于破坏。
恒定功率控制
为了防止高压时输出过功率,芯片内置了高低压功率补偿电路,使不同电网电压输入时
的最大输出功率基本一致。
电源异常
因外部异常导致VCC电压低于3.6V时,芯片将关断功率管,进行重新启动。
因外部异常导致VCC电压高于6.5V时,立即启动VCC过压保护,停止输出脉冲,直到VCC
过压状况解除。
功率管过压保护
次级开路,输入母线电压过高,变压器漏感过大,都会引起功率管 OC 较高的尖峰电压;
为保护功率管不被破坏,当电路检测到功率管 OC 电压超过 600V 时,会立即拉高 FB 电
压,停止输出 PWM 脉冲,直到功率管过压状况解除。
短路和过载保护
次级输出短路或者过载时,FB 电压会低于 1.3V; 在某些应用中,由于电机等感性负载
在启动时需要较高的启动电流,可能导致电路短时间的过载,因此芯片第一次过载保护
的判定时间是 512mS。如果 FB 电压在 512mS 内恢复正常,芯片不会判定过载或短路;如
果 FB 电压在 512mS 内始终低于 1.3V,则判定为次级输出短路,立即启动短路保护,并将
短路保护判定时间缩短为 32mS,直到短路状况解除。
过温保护
任何时候检测到芯片温度超过 130℃,立即启动过温保护,停止输出脉冲,直到过温状
况解除。
深圳东科半导体有限公司
5
DK124 - 24W 离线式开关电源
典型应用电路(12V2A 反激式开关电源)
EC1
1N4007
D1
C1
2A223J
R1
68K/0.5W
1N4007
D3
EE25
.
Lp=0.6mH
Np=90 匝
3
.
HER504
8
1
L2
D7
Ns=12 匝
6
10uH
EC4
1000uF/25V
4.7K/0.25W
T1
D4
12V/2A
R6
EC5
470uF/25V
33uF/400V
1N4007
D2
D5
FR107
Y1
F1
IC1
DK124
F2AL 250V
1nF/400VAC
ZD1
11V
AC2
C2
1EC3
10nF
AC1
R3
470R/0.25W
1N4007
IC2A
100uF/16V
PC817C
IC2B
PC817C
元器件清单
序号
元件名称
规格/型号
位号
数量
1
保险丝
F2A/AC250V
F1
1
IN4007
D1-D4
4
FR107
D5
1
4
HER504
D7
1
5
100uF/16V
EC3
1
1000uF/25V
EC4
1
470uF/25V
EC5
1
2
3
6
二极管
电解电容
7
8
电解电容
33uF/400V
EC1
1
9
涤纶电容
2A223J
C1
1
10
瓷片电容
10nF
C2
1
11
Y电容
1nF/400V
Y1
1
68k/0.5W
R1
1
470R
R3
1
4.7K
R6
1
12
13
电阻
14
15
稳压管
11V
ZD1
1
16
工字电感
10uH
L2
1
17
光耦
PC817C
IC2
1
18
IC
DK124
IC1
1
19
变压器
EE25
T1
1
深圳东科半导体有限公司
6
DK124 - 24W 离线式开关电源
封装尺寸(DIP-8)
深圳东科半导体有限公司
7
