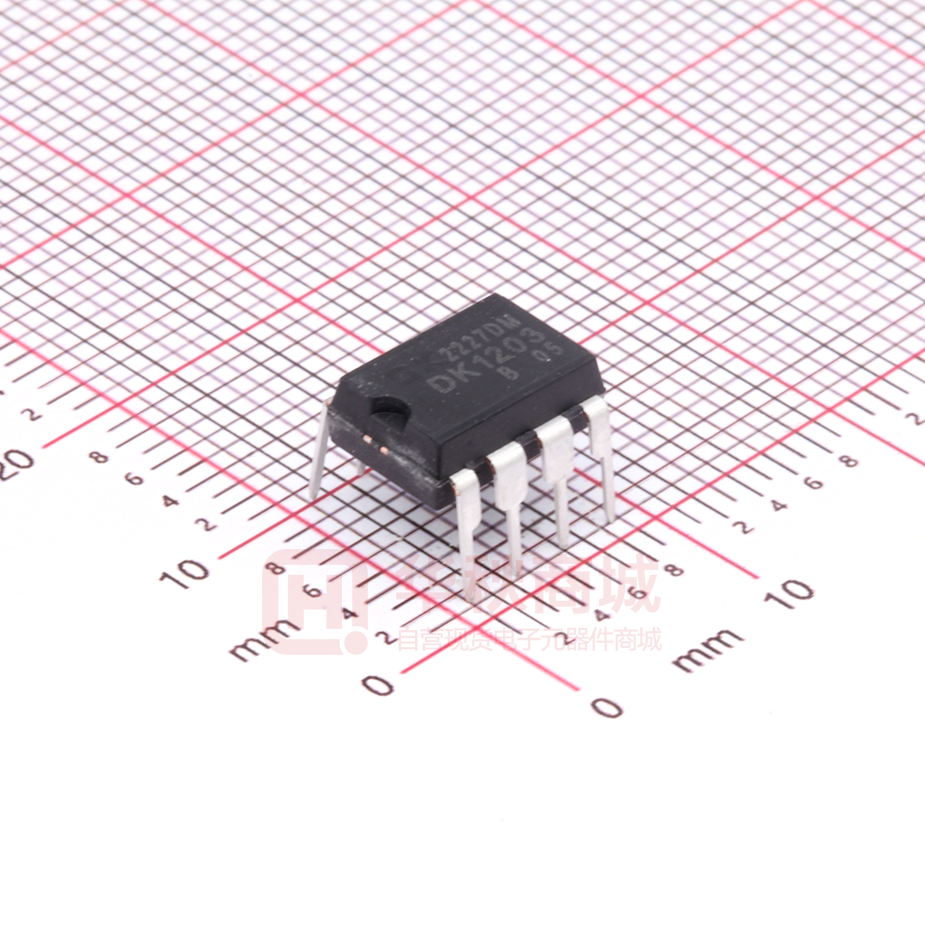

DK1203-12W

DK1203-12W

  • 厂商:

    DK(东科半导体)

  • 封装:

    DIP8_9.25X6.35MM

  • 描述:

    12W 离线式开关电源

  • 数据手册
  • 价格&库存
DK1203-12W 数据手册
DK1203 12W 离线式开关电源 产品概述  功率输出时的电路稳定 DK1203 是次级反馈反激式 AC-DC 离线式 开关电源控制芯片。芯片采用高集成度的 BJT 电路设计,具有输出短路、次级开路、过温、过  内置 700V 高压功率管  内部集成了高压恒流启动电路,无需外  过温、过流、过压以及输出短路,次级 4KV 防静电 ESD 测试 典型应用 主要特点 全电压输入 85V—265V 频率抖动降低 EMI 滤波成本  路,具有外围元件极少,变压器设计简单(隔离   开路保护 压等保护功能。芯片内置高压功率管和自供电线 输出电路的变压器只需要两个绕组)等特点。 内置斜坡补偿电路,保证在低电压及大  电源适配器  LED 电源  电磁炉、空调、DVD、机顶盒 引出端排列 部启动电阻  待机功耗小于 0.3W  65KHz PWM 开关频率  专利的自供电技术,无需外部辅助绕组 供电  内置抖频功能,待机时自动降低工作频 率,在满足欧洲绿色能源标准(< 0.3W), 同时降低了输出电压的纹波 引出端功能 管脚序号 管脚名称 描述 1 OB 上电启动引脚,内部有启动电路与高压 OC 引脚相连,此引脚悬 空 2 VCC 供电引脚,外部对地接 10uF~100uF 的电容 3 GND 接地引脚 5 FB 反馈控制引脚,外部对地接 1nF~10nF 的电容 4,6 NC 空引脚,内部无电气连接 7,8 OC 输出引脚,连接芯片内高压功率管,外部与开关变压器相连 版本:1.0 2018 年 4 月 第 1 页 http://www.dkpower.cn DK1203 电路结构方框图 版本:1.0 2018 年 4 月 第 2 页 http://www.dkpower.cn DK1203 极限参数 项 目 符 号 最小值 典型值 最大值 单 位 供电电压 VCC US -0.3 8 V 供电电流 VCC IS 引脚电压 UPV -0.3 VDD+0.3 V 耐压 UPP -0.3 730 V 峰值电流 IPEAK 800 mA 总耗散功率 PTOT 工作温度范围 TR -25 125 ℃ 储存温度范围 TSTG -55 150 ℃ 焊接温度 TW 100 mA 1000 mW 280/5S ℃ 电特性参数(TA = 25℃ 除非有其他说明) 描述 测试条件 最小值 VCC 工作电压 AC 输入 85V-----265V 4.7 V VCC 启动电压 AC 输入 85V-----265V 4.9 V VCC 重启电压 AC 输入 85V-----265V 3.4 V VCC 保护电压 AC 输入 85V-----265V 5.8 V VCC 工作电流 VCC=4.7V,FB=2.2V 高压启动电流 10 典型值 20 最大值 单位 30 mA AC 输入 265V 1.2 mA 启动时间 AC 输入 85V,C=100uF 500 ms 功率管耐压 Ioc=1mA 功率管保护电压 LP=1.2mH 700 V 610 V 峰值电流保护 VCC=4.7V FB=1.3V--3.0V 650 720 800 mA 功率管最大电流 VCC=4.7V FB=1.3v--3.0V 600 660 700 mA 50 65 70 KHz PWM 输出频率 VCC=4.7V FB=1.6V--3.0V VCC=4.7V FB=1.3V--1.6V 20 温度保护 VCC=5V FB=1.6V--3.6V 前沿消隐时间 VCC=4.7V 250 ns 最小开通时间 VCC=4.7V 500 ns 占空比 VCC=4.7V FB=1.6V--3.6V 待机功耗 版本:1.0 2018 年 4 月 第 3 页 120 5 125 KHz 130 ℃ 75 % 270 mW http://www.dkpower.cn DK1203 功能描述 上电启动 芯片内置高压启动电流源;上电启动时当 VDD 电压小于启动电压时,打开三极管对外部 的 VDD 储能电容充电。当 VDD 电压达到 4.9V 启动电压的时候,关闭启动电流源,启动过 程结束,控制逻辑开始输出 PWM 脉冲。 软启动 上电启动结束后,为防止输出电压建立过程可能产生的变压器磁芯饱和,功率管和次级整 流管应力过大,芯片内置 4ms 软启动电路,在前 4ms 内,最大初级峰值电流为 330mA,时钟 频率为 65K。启动结束后,最大初级峰值电流为 660mA,时钟频率为 65K。 PWM 输出 一个 PWM 周期由 3 部分组成: 1.是电感充电(开关管开通)阶段,T1=LP*IP/Vin; 2.是电感放电阶段(开关管关闭)T1=LP*IP/Vvor; 3.为 OC 谐振阶段,谐振周期为:T=2(LP*COC)½。 芯片以 65KHz 定频输出方式,开通时间由 FB 反馈电压控制。 FB 检测和反馈控制 Fb 引脚外部连接一只电容,以平滑 Fb 电压,外接电容会影响到电路的反馈瞬态特性及电 路的稳定工作,典型应用可在 1nF~10nF 之间选择; 当 Fb 电压高于 3.6V,最大 Ip 电流为 660mA; 当 Fb 电压从 3.6V 逐渐下降到 2.8V 时,Ip 电流从最大电流 660mA 逐渐减小到 IP = T1 * Vin / LP,T1 min =500ns。 当 Fb 电压在 3.6V 到 2.8V,工作频率固定为 65kHz。当 Fb 电压从 2.8V 到 1.6V 时, 随 FB 电压升高工作频率逐渐降低。当 Fb 电压小于 1.6V 时,电路将停止 PWM 输出。 自供电技术 芯片使用了专利的自供电技术,控制 VDD 的电压在 4.7V 左右,提供芯片本身的电流消 耗,无需外部辅助绕组提供。自供电电路只能提供芯片自身的电流消耗,不能为外部线路提供 能量。 过温保护 任何时候检测到芯片温度超过 125℃,立即启动过温保护,停止输出脉冲,关断功率管并 进入异常保护模式。 初级短路保护 外部变压器初级线圈的电流过大时,软启动结束后,如果在 PWM 开通 500ns 时检测到 初级线圈的电流达到 660mA,芯片立即关断功率管,进入异常保护模式。 电源异常 因外部异常导致 VCC 电压低于 3.4V 时,芯片将关断功率管,进行重新启动。 版本:1.0 2018 年 4 月 第 4 页 http://www.dkpower.cn DK1203 因外部异常导致 VCC 电压高于 5.8V 时,立即启动 VCC 过压保护,停止输出脉冲并进 入异常保护模式。 短路和过载保护 次级输出短路或者过载时,FB 电压会高于 3V;在某些应用中,由于电机等感性负载在启 动时会需要较高的启动电流,可能导致电路短时间的过载,因此芯片第一次过载保护的判定时 间是 500ms。如果 FB 电压在 500ms 内恢复正常,芯片不会判定过载或短路;如果 FB 电压 在 500ms 内始终高于 3V,则判定为次级短路,立即关闭 PWM 输出并进入异常保护模式,并 将短路保护判定时间缩短为 32ms,直到短路状况解除。 次级开路保护 当检测到 OC 电压>610V,立即关闭 PWM 输出并进入待机模式,直到 OC 电压
