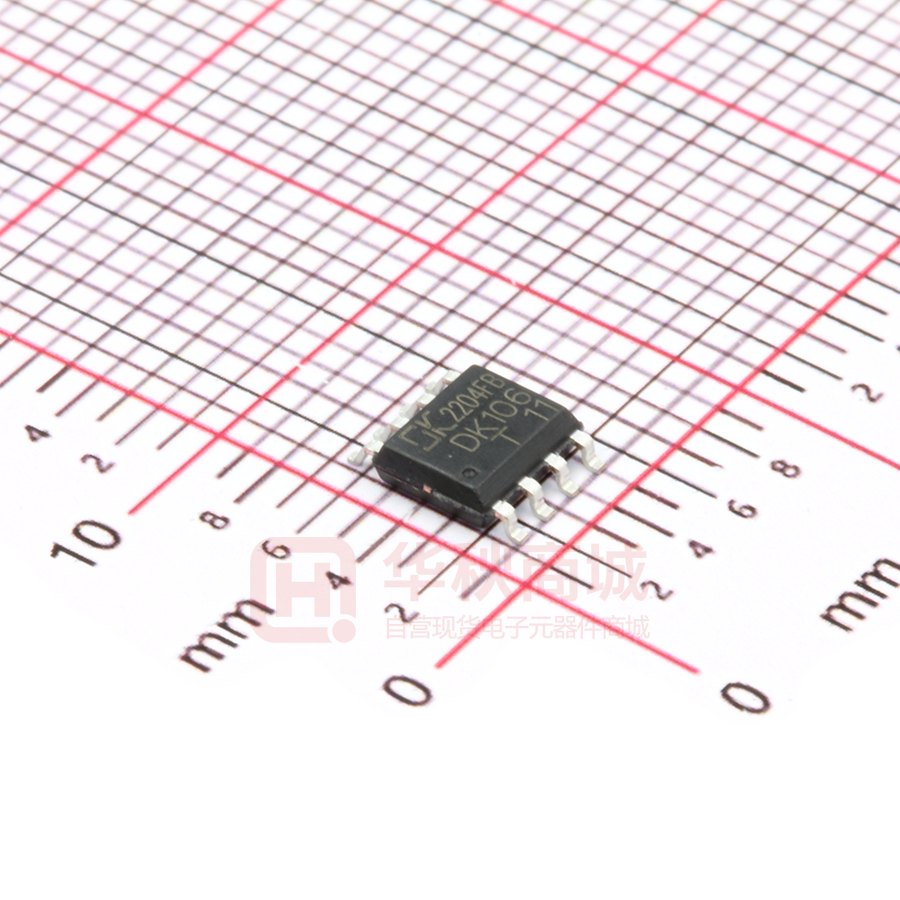

DK106-SOP-8

DK106 6W 交直流转换芯片 产品概述 DK106 是次级反馈反激式 AC-DC 离线式开关电源控制芯片。芯片采用高集成度的 CMOS 电路 设计，具有输出短路、次级开路、过温、过压等保护功能。芯片内置高压功率管和自供电线路，具 有外围元件极少，变压器设计简单（隔离输出电路的变压器只需要两个绕组）等特点。 主要特点  全电压输入 85V—265V  内置 700V 高压功率管  内部集成了高压恒流启动电路，无需外 率，在满足欧洲绿色能源标准(< 0.3W)， 部启动电阻 同时降低了输出电压的纹波 供电  内置抖频功能，待机时自动降低工作频  待机功耗小于 0.3W  内置斜坡补偿电路，保证在低电压及大  65KHz PWM 开关频率  功率输出时的电路稳定   专利的自供电技术，无需外部辅助绕组 过温、过流、过压以及输出短路，次级开   频率抖动降低 EMI 滤波成本 4KV 防静电 ESD 测试 路保护 典型应用  LED 电源  电源适配器  电磁炉、空调、DVD、机顶盒等小家电产 引出端排列 品。 版本：V1.0 第 1 页 http://www.dkpower.cn DK106 典型功率 产品型号 DK106 输入电压 密闭式 开放式 230VAC 6W 9W 85-265VAC 6W 6W 备注： 1. 典型功率在密闭环境 45℃环境下测试。 2. 最大功率在开放式 45℃环境下测试 引出端功能 管脚序 号 管脚名称 1 HV 接外部启动电阻 2.2M 2 NC 空脚或接地 3 FB 反馈控制端引脚，接 1nF～10nF 4 VCC 供电引脚，外部对地接 10uF～47uF 的电容 7,8 OC 输出引脚，连接芯片内高压功率管，外部与开关变压器相连 5,6 GND 描述 接地引脚 电路结构方框图 版本：V1.0 第 2 页 http://www.dkpower.cn DK106 极限参数 参数 符 号 最小值 典型值 最大值 单 位 供电电压 VCC US -0.3 8 V 供电电流 VCC IS 引脚电压 UPV -0.3 VDD+0.3 V 功率管耐压 UPP -0.3 730 V 峰值电流 IPEAK 400 mA 总耗散功率 PTOT 工作温度范围 TR -25 125 ℃ 储存温度范围 TSTG -55 150 ℃ 焊接温度 TW 100 mA 600 mW 280/5S ℃ 电特性参数（TA = 25℃， 特殊情况另行说明） 参数 测试条件 最小值 典型值 最大值 单位 工作电压部分 VCC 工作电压 AC 输入 85V-----265V 4.7 V VCC 启动电压 AC 输入 85V-----265V 4.9 V VCC 重启电压 AC 输入 85V-----265V 3.4 V VCC 保护电压 AC 输入 85V-----265V 5.8 V VCC 工作电流 VCC=4.7V，FB=2.2V 10 20 30 mA 启动部分 高压启动电流 AC 输入 265V 1.2 mA 启动时间 AC 输入 85V，C=100uF 500 ms 功率部分 功率管耐压 Ioc=1mA 功率管保护电压 LP=1.2mH 峰值电流保护 VCC=4.7V FB=1.3V--3.0V 320 360 400 mA 功率管最大电流 VCC=4.7V FB=1.3v--3.0V 300 330 350 mA VCC=4.7V FB=1.6V--3.0V 61 65 69 KHz PWM 输出频率 调制步进频率 700 V 610 VCC=4.7V FB=1.3V--1.6V 20 VCC=4.7V FB=1.3V--3.0V V KHz KHz 反馈部分 短路保护阀值 VCC=4.7V 测量 FB 电压 1.3 V 变频阀值电压 VCC=4.7V 测量 FB 电压 2.8 V 突发模式阀值 VCC=4.7V 测量 FB 电压 V 其他 版本：V1.0 第 3 页 http://www.dkpower.cn DK106 描述 测试条件 最小值 典型值 最大值 单位 温度保护 VCC=5V FB=1.6V--3.6V 120 125 130 ℃ 前沿消隐时间 VCC=4.7V 250 ns 最小开通时间 VCC=4.7V 500 ns 占空比 VCC=4.7V FB=1.6V--3.6V 5 待机功耗 75 % 270 mW 功能描述 1. 上电启动 芯片内置高压启动电流源；上电启动时当 VDD 电压小于启动电压时，打开三极管对外部的 VDD 储能电容充电。当 VDD 电压达到 4.9V 启动电压的时候，关闭启动电流源,启动过程结束，控制逻 辑开始输出 PWM 脉冲。 2. 软启动 上电启动结束后，为防止输出电压建立过程可能产生的变压器磁芯饱和，功率管和次级整流管 应力过大，芯片内置 4ms 软启动电路，在前 4ms 内，最大初级峰值电流为 165mA，时钟频率为 65K。 启动结束后，最大初级峰值电流为 330mA，时钟频率为 65K。 3. PWM 输出 一个 PWM 周期由 3 部分组成: 电感充电阶段（开关管开通）：T1=LP*IP/Vin； 电感放电阶段（开关管关闭）：T1=LP*IP/Vvor； OC 谐振阶段，谐振周期为：T=2 (LP*COC)½。芯片 65KHz 定频输出方式，开通时间由 FB 反 馈电压控制。 4. FB 检测和反馈控制 Fb 引脚外部连接一只电容，以平滑 Fb 电压，外接电容会影响到电路的反馈瞬态特性及电路的 稳定工作，典型应用可在 1nF～10nF 之间选择； 当 Fb 电压低于 1.6V, 最大 Ip 电流为 330mA； 当 Fb 电压从 1.6V 逐渐上升到 2.8V 时，Ip 电流从最大电流 330mA 逐渐减小到 IP = T1 * Vin / LP，T1 min =500ns。 当 Fb 电压高于 1.6V 到 2.8V, 工作频率固定为 65kHz。当 Fb 电压从 2.8V 到 3.6V 时，随 FB 版本：V1.0 第 4 页 http://www.dkpower.cn DK106 电压升高工作频率逐渐降低。当 Fb 电压大于 3.6V 时，电路将停止 PWM 输出。 5. 自供电技术 芯片使用了专利的自供电技术，控制 VDD 的电压在 4.7V 左右，提供芯片本身的电流消耗，无 需外部辅助绕组提供。自供电电路只能提供芯片自身的电流消耗，不能为外部线路提供能量。 6. 过温保护 任何时候检测到芯片温度超过 125℃，立即启动过温保护，停止输出脉冲，关断功率管并进入 异常保护模式。 7. 初级短路保护 外部变压器初级线圈的电流过大时，软启动结束后，如果在 PWM 开通 500ns 时检测到初级 线圈的电流达到 80mA，芯片立即关断功率管, 进入异常保护模式。 8. 电源异常 因外部异常导致 VCC 电压低于 3.4V 时，芯片将关断功率管，进行重新启动。 因外部异常导致 VCC 电压高于 5.8V 时，立即启动 VCC 过压保护，停止输出脉冲并进入异常 保护模式。 9. 短路和过载保护 次级输出短路或者过载时，FB 电压会低于 1.5v； 在某些应用中，由于电机等感性负载在启动 时会需要较高的启动电流，可能导致电路短时间的过载，因此芯片第一次过载保护的判定时间是 500ms。如果 FB 电压在 500ms 内恢复正常，芯片不会判定过载或短路；如果 FB 电压在 500ms 内 始终低于 1.5v,则判定为次级短路，立即关闭 PWM 输出并进入异常保护模式，并将短路保护判定时 间缩短为 32ms,直到短路状况解除。 10. 次级开路保护 当检测到 OC 电压>610V, 立即关闭 PWM 输出并进入待机模式，直到 OC 电压
