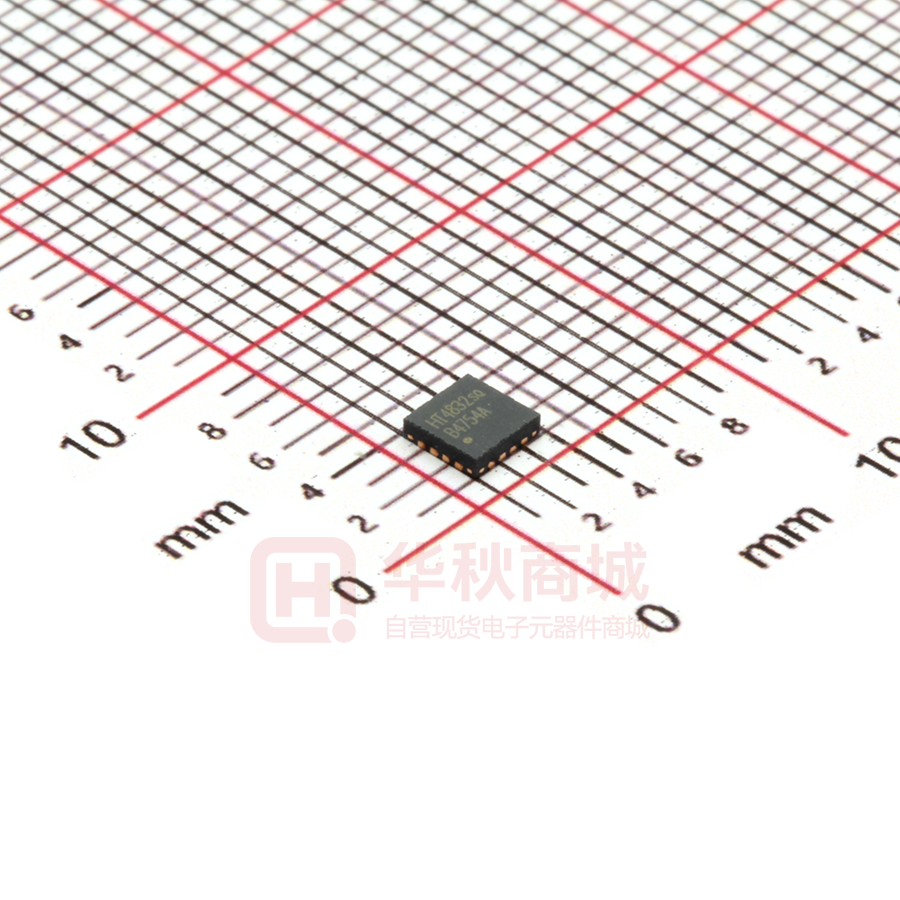

HT4832

HT4832/ HT4831 耳机放大器 33mW免输出电容立体声耳机放大器  概述  特点 HT4832 / HT4831是一款无需输出隔直电容的 立体声耳机放大器。 ・无需大尺寸输出隔直电容 以0V电位为参考输出； 出色的低频表现； ・静态电流：3.6mA (PVDD=3.6V, Output=floating) ・关断电流：0.1uA ・单端或差分输入 内置输入电阻减少外部元器件数量 系统噪声性能优良 ・THD+N仅为：0.014% (3.6V, 32ohm, 20mW) ・功率输出：33mW (PVDD=3.6V, RL=32Ω, THD+N=1%) ・单电源供电：2.5V-5.5V ・增益可选：-6/0/3/6 dB ・保护功能: 过热/欠压异常保护功能 ・无铅封装，QFN16 HT4832 / HT4831支持差分和单端的模拟信号 输入，并具备4种增益设置。 HT4832 / HT4831 在 3.6V 供 电 下 ， THD+N = 1%，32ohm负载时能提供33mW的输出。其具有低 至0.014%的THD+N。 HT4832 / HT4831能在2.5V-5.5V电源条件下工 作，具有过热保护和欠压保护等功能。 HT4832 / HT4831的关断电流低至0.1μA。  应用 ・蓝牙耳机 ・智能手机 ・音响 ・平板/笔记本电脑 ・CD/MP3 ・便携式游戏机  典型应用图 版权所有©2015, 嘉兴禾润电子科技有限公司 -1- 9/2015 – V1.0 HT4832/ HT4831 耳机放大器  引脚信息  引脚定义*1 引脚号 HT483 HT483 2 1 1 1 2 2 3 3 4 4 5 7 6 5 7 6 8 8 9 10 10 9 11 11 12 13 13 16 14 12 15 15 16 14 注1 I: 输入端 O: 输出端 引脚 名称 I/O INLINL+ INR+ INROUTR G0 G1 HPVSS CAPPGND CAP+ HPVDD EN PVDD SGND OUTL I I I I O I I P P P P P I P I O 功能 左声道反相输入端（差分-） 左声道同相输入端（差分+） 右声道同相输入端（差分+） 右声道反相输入端（差分-） 右声道输出 增益设置 增益设置 电荷泵负电源 电荷泵电容负端 地 电荷泵电容正端 电荷泵正电源 芯片使能，低电平时芯片关断 电源 信号地 左声道输出 P: 电源/地 版权所有©2015, 嘉兴禾润电子科技有限公司 -2- 9/2015 – V1.0 HT4832/ HT4831 耳机放大器  订购信息 H T 4 8 3 X XX 封装形式 产品型号 封装形式 HT483XSQ QFN16 顶面标记 HT483XSQ UVWXYZ *2 工作温度范围 包装和供货形式 -40℃～85℃ 卷带装 5000颗/盘 （扩展工业级） 注2：WXYZ/UVWXYZ为内部生产跟踪随机编码。 版权所有©2015, 嘉兴禾润电子科技有限公司 -3- 9/2015 – V1.0
