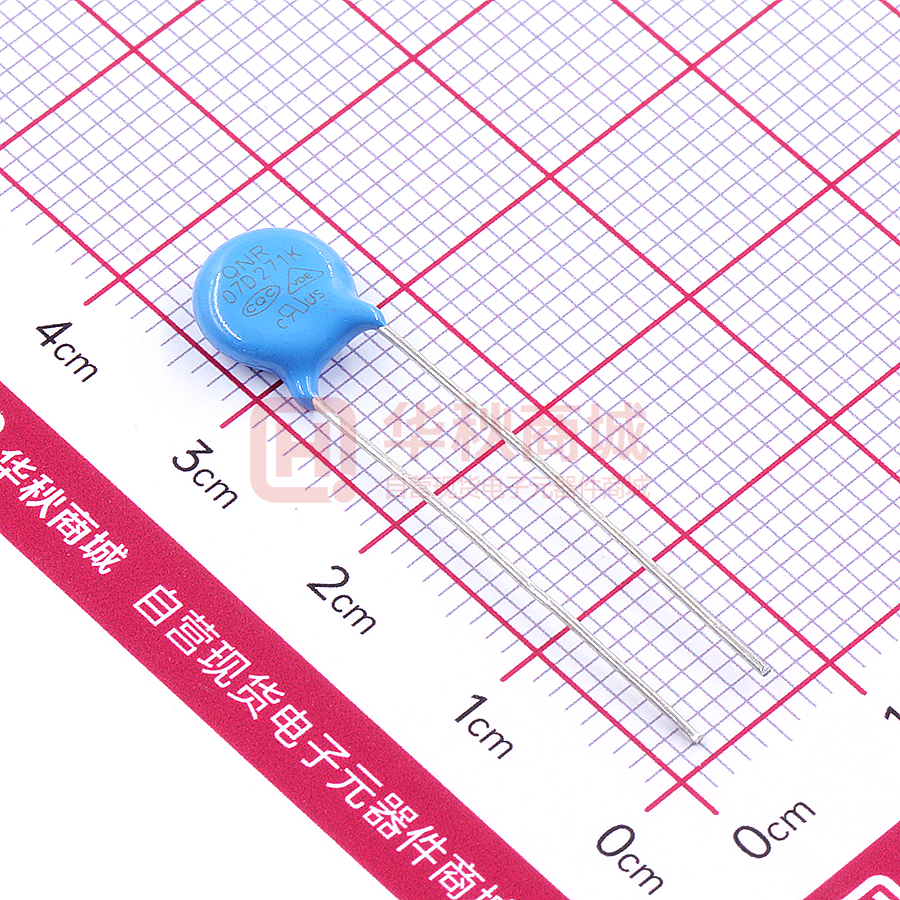

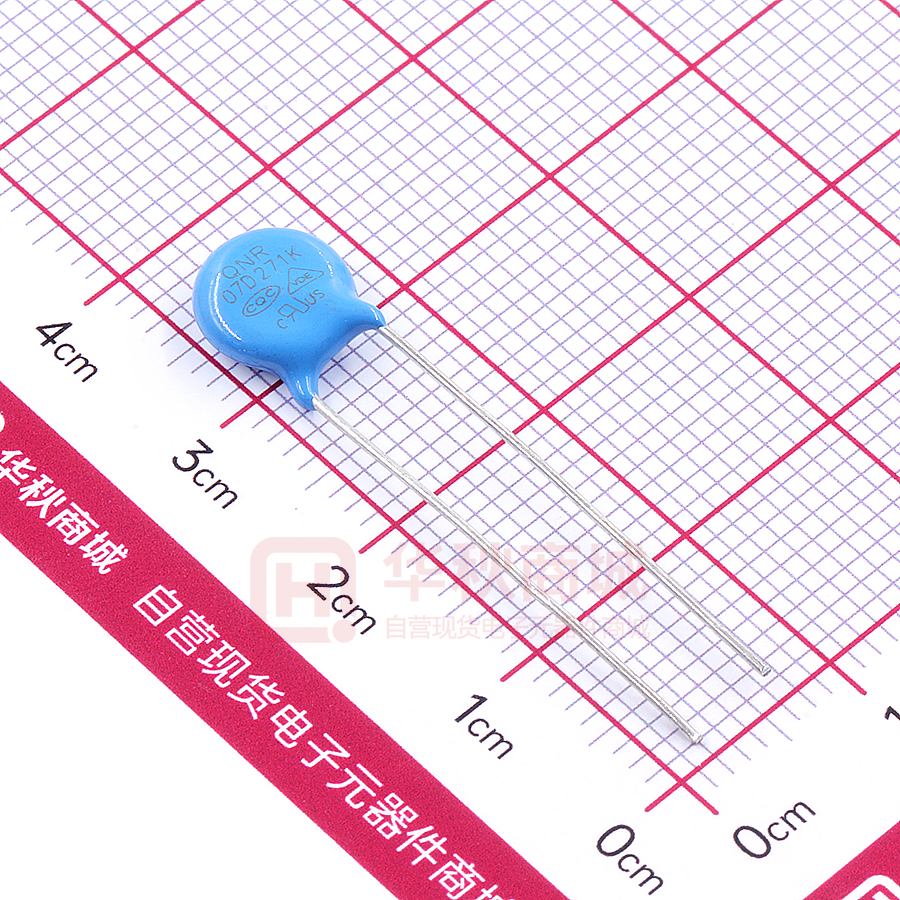

7D271K

东莞市勤宏(QNR)电子科技有限公司 DongGuan QinHong(QNR) Electronic Technology Co LTD 规 格 承 认 书 APPROVAL SHEET 客 户 名 称 CUSTOMER 产 品 名 称 PART NANE 产 品 规 格 PART NUMBER : 日 期 DATE 深圳市华秋电子有限公司 氧化锌压敏电阻器 -07D 系列 勤宏 QNR 07D271K P=5 长脚 2020/12/31 确 认 CONFIRM 客户承认栏 CUSTOMER APPROVAL 供应商承认栏 MANUFACTURER APPROVAL 厂商信息 厂商名称：东莞市勤宏电子科技有限公司 厂商地址：东莞市高埗镇下江城第三村工业区 联 系 人：邹先生 移动电话：13713246532 邮 箱：3001816658@qq.com 联系电话：0769-81835816&88878072 传 真：0769-81835815&88878075 东莞市勤宏电子科技有限公司 www.dgqnr.com 第1页 共9页 氧化锌压敏电阻器 07D 系列 █承认规格列表 最大容许 回路电压 压敏电压 规格型号 07D271K 最大限制 电 压 能量耐量 10/1000μ s 最大通流容量 8/20us(A) VDC Arms (V) DC (V) Vc(V) Ip(A) J 1time 2time 243-297 175 225 455 10 18 1200 600 尺 寸(mm)  产品外型尺寸 规格型号 07D271K 备注： Dmax T 不含引线 T 含引线 W±1.0 d±0.1 9.5 3±1.0 3.5±1.0 5 0.55 引线长度可以依照客人要求做到 3.0～25mm         东莞市勤宏电子科技有限公司 www.dgqnr.com 第2页 共9页 氧化锌压敏电阻器 07D 系列  特性  1. 符合 RoHS、REACH、无卤标准 2. 本体芯片尺寸：Ф7mm 3. 宽工作电压范围：11Vac ~ 510Vac 4. 工作温度范围：-40°C ~ +125°C 储存温度范围：-40°C ~ +125°C 5. 安规认证： UL：NO.E495834 VDE：NO. 40049044 CQC：NO. 05D-CQC18001185658 14D-CQC18001185659 07D-CQC18001185657 20D-CQC18001185655 10D-CQC18001185656  用途   1. 电源供应器 2. 家用电器 3. 工业设备 4. 通信设备 5. 智能控制型电表 6. 电力线智能通讯设备 7. 照明 8. 光伏系统  标志说明 项目 标志示例 产品类别 标志图样 1 品牌 LOGO QNR 2 芯片尺寸 OO 2 压敏电压 □□□ 3 允许偏差 ∆ 普通品 CQC 高焦耳 4 安规认证标志 UL/CUL VDE 高能量 J 高焦耳 H 高能量 5  东莞市勤宏电子科技有限公司 www.dgqnr.com 第3页 共9页 氧化锌压敏电阻器 07D 系列 电气特性 07D 系列 压敏电压 (@ 1mA DC) QNR 型号 V1mA 最大连续 工作电压 AC (rms) 最大限制电压 (8/20μ s) DC VP IP 最大冲击电流 (8/20μ s) High standard surge (A) (A) 额定 功率 P 参考电容 @1KHz Cp 产品厚度 Tmin (pF) Tmax (V) (V) (V) (V) (A) QNR07D180 18 (16～20) 11 14 36 2.5 250 500 0.02 0.9 2.0 2400 2.3 3.9 QNR07D220 22 (20～24) 14 18 43 2.5 250 500 0.02 1.1 2.4 2000 2.4 4.1 QNR07D270 27 (24～30) 17 22 53 2.5 250 500 0.02 1.4 3.0 1600 2.6 4.3 QNR07D330 33 (30～36) 20 26 65 2.5 250 500 0.02 1.7 3.5 1300 2.9 4.5 QNR07D390 39 (35～43) 25 31 77 2.5 250 500 0.02 2.1 4.0 1200 2.9 4.5 QNR07D470 47 (42～52) 30 38 93 2.5 250 500 0.02 2.5 5.0 1100 2.5 4.1 QNR07D560 56 (50～62) 35 45 110 2.5 250 500 0.02 3.1 6.0 1000 2.7 4.3 QNR07D680 68 (61～75) 40 56 135 2.5 250 500 0.02 3.6 7.0 850 2.9 4.6 QNR07D820 82 (74～90) 50 65 135 10 1200 1750 0.25 5.5 10 460 2.2 3.9 QNR07D101 100 (90～110) 60 85 165 10 1200 1750 0.25 6.5 12 420 2.4 4.1 QNR07D121 120 (108～132) 75 100 200 10 1200 1750 0.25 7.8 13 380 2.5 4.3 QNR07D151 150 (135～165) 95 125 250 10 1200 1750 0.25 9.7 15 350 2.0 4.6 QNR07D181 180 (162～198) 115 150 300 10 1200 1750 0.25 11.7 16 155 2.0 3.9 QNR07D201 200 (180～220) 130 170 340 10 1200 1750 0.25 13 17 140 2.1 4.0 QNR07D221 220 (198～242) 140 180 360 10 1200 1750 0.25 14 19 130 2.1 4.0 QNR07D241 240 (216～264) 150 200 395 10 1200 1750 0.25 15 21 120 2.3 4.2 QNR07D271 270 (243～297) 175 225 455 10 1200 1750 0.25 18 24 110 2.4 4.4 QNR07D301 300 (270～330) 195 250 500 10 1200 1750 0.25 21 26 105 2.7 4.4 QNR07D331 330 (297～363) 215 275 550 10 1200 1750 0.25 23 28 100 2.8 4.5 QNR07D361 360 (324～396) 230 300 595 10 1200 1750 0.25 25 32 95 2.9 4.6 QNR07D391 390 (351～429) 250 320 650 10 1200 1750 0.25 25 35 85 3.1 4.8 QNR07D431 430 (387～473) 275 350 710 10 1200 1750 0.25 28 40 80 3.0 5.1 QNR07D471 470 (423～517) 300 385 775 10 1200 1750 0.25 30 42 70 3.2 5.2 QNR07D511 510 (459～561) 320 410 845 10 1200 1750 0.25 33 45 65 3.4 5.4 QNR07D561 560 (504～616) 350 450 930 10 1200 1750 0.25 33 49 60 3.6 5.5 QNR07D621 620 (558～682) 395 510 1020 10 1200 1750 0.25 35 55 55 3.9 5.9 QNR07D681 680 (612～748) 420 560 1120 10 1200 1750 0.25 35 60 50 4.1 6.2 QNR07D751 750 (675～825) 465 615 1235 10 1200 1750 0.25 38 64 45 4.4 6.4 QNR07D821 820 (738～902) 510 670 1355 10 1200 1750 0.25 42 73 40 4.5 6.4 东莞市勤宏电子科技有限公司 (W) 最大能量 (10/1000μ s) High standard surge (J) (J) (mm) www.dgqnr.com 第4页 共9页 氧化锌压敏电阻器 07D 系列 功率减额曲线冲击电流标准波形  最大冲击电流减额曲线 QNR07D180 to QNR07D680 QNR07D820 to QNR07D471 QNR07D511 to QNR07D821  东莞市勤宏电子科技有限公司 www.dgqnr.com 第5页 共9页 氧化锌压敏电阻器 07D 系列 最大漏电流与最大限制电压曲线 QNR07D180 to QNR07D680 QNR07D820 to QNR07D471 东莞市勤宏电子科技有限公司 www.dgqnr.com 第6页 共9页 氧化锌压敏电阻器 07D 系列 QNR07D511 to QNR07D821 焊接条件 波峰焊温度曲线 洛铁重工焊接条件 项目 条件 洛铁尖头温度 360℃（max.） 焊接时间 3sec（max.） 焊接位置与绝缘层距离 2mm（min.） 东莞市勤宏电子科技有限公司 www.dgqnr.com 第7页 共9页 氧化锌压敏电阻器 07D 系列 可靠性测试标准 试验项目 测试标准 试验条件与方法 技术要求 渐进的方式施加指定的重量，并且在一固定位置维持 10±1S 引线拉力试验 ∣Δ V1mA/Δ V1mA∣≤5% 无外观损伤 IEC60068-2-21 对样品的一条引线施加指定的重量，先向一方向弯折 90 度，再 复原至原位。然后反方向弯折 90 度，以相同方法进行。 引线折弯试验 ∣Δ V1mA/Δ V1mA∣≤5% 无外观损伤 IEC60068-2-21 振动试验 IEC60068-2-6 振动频率：10~55Hz 振幅：075mm/98m/S2 持续时间：6h 可焊性试验 IEC60068-2-20 245+/-3℃，3+/-3S 耐焊接热试验 IEC60068-2-20 260+/-3℃,10+/-1S(QNR05D 系列：5+/-0.5S） 高温储存试验 IEC60068-2-2 稳态湿热试验 IEC60068-2-78 温度快速变化 试验 IEC60068-2-14 高温负荷试验 MIL-STD-202 Method 108 8/20μs 电流冲击寿命 试验 10/1000μs 电流冲击寿命 试验 IEC61051-1 IEC61051-1 动作负载测试 UL1449 3rd 标称放电电流 测试 UL1449 3rd 耐压测试 IEC61051-1 压敏电压温度 系数试验 规格标准 （125+/-5℃）×（1000+/-24h） 试验分 a、b 两组： a.40+/-2℃,90~95%RH,1344h b.40+/-2℃,90~95%RH,10%Vdc,1344h 温度快速变化按照下表条件循环 5 个周期 步骤 温度（℃） 1 -40+/-3 2 25 3 125+/-2 4 25 时间（分钟） 30+/-3 5+/-3 30+/-3 5+/-3 ∣Δ V1mA/Δ V1mA∣≤5% 无外观损伤 上锡面积≧95% ∣Δ V1mA/Δ V1mA∣≤5% 无外观损伤 ∣Δ V1mA/Δ V1mA∣≤5% 无外观损伤 ∣Δ V1mA/Δ V1mA∣≤5% 无外观损伤 绝缘阻抗≧100MΩ ∣Δ V1mA/Δ V1mA∣≤5% 无外观损伤 ∣Δ V1mA/Δ V1mA∣ ≤10% 无外观损伤 ∣Δ V1mA/Δ V1mA∣ 8/20μs 电流波形，同方向冲击最大冲击电流 10 次（冲击电流对 ≤10% 应 10 次的减额值），间隔时间 30S。 无外观损伤 ∣Δ V1mA/Δ V1mA∣ 10/1000μs 电流波形，同方向冲击最大冲击电流 10 次（冲击电流 ≤10% 对应 10 次的减额值），间隔时间 120S。 无外观损伤 6KV/3KA 1.2/50μs+8/20μs 组合波耦合压敏电阻的最大连续交流 ∣Δ V1mA/Δ V1mA∣ 工作电压，在 90℃相角上冲击 15 次，间隔 60S。 ≤10% rd （适用于 UL1449 3 SPD Type 3 application 测试） 无外观损伤 依照 UL1449 3rd37.7 的测试条件，进行 3KA 8/20μs 电流波形冲击 ∣Δ V1mA/Δ V1mA∣ 15 次. ≤10% rd （适用于 QNR20D 系列 UL1449 3 SPD Type 2 application 测试） 无外观损伤 金属球法，2500Vac 60S 绝缘层完整，无外观损伤 85+/-2℃,1000+/-24h，施加最大 Vdc 或 Vrms（最大连续工作电压）  -0.05≤TC≤0.05（%/℃）            东莞市勤宏电子科技有限公司 www.dgqnr.com 第8页 共9页 氧化锌压敏电阻器 07D 系列 包装 编带包装方式说明 散件包装方式说明  系列 QNR07D 长脚（pcs/袋） 1000 短脚（pcs/袋） 1000     仓库储存条件 ●储存条件 储存温度：-10º～40º 相对湿度：75%R.H 不要将产品存放在有腐蚀气体或者阳光直接照射的环境中保存。 ●储存期限：12 个月 东莞市勤宏电子科技有限公司 www.dgqnr.com 第9页 共9页
