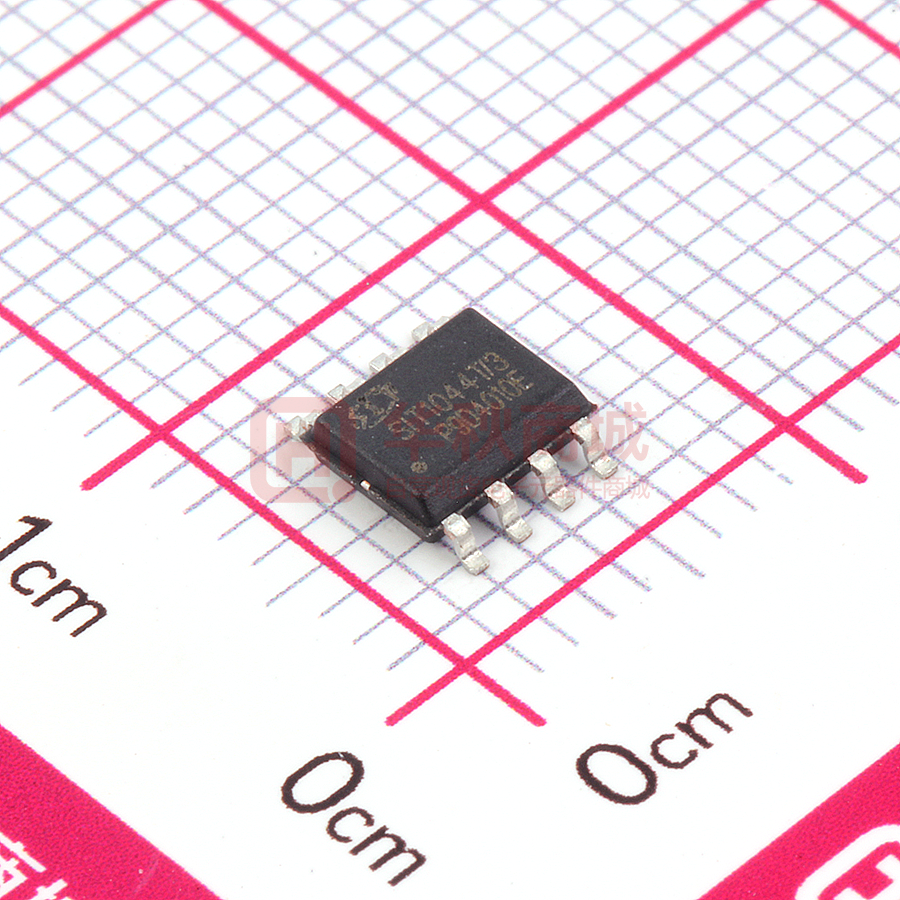

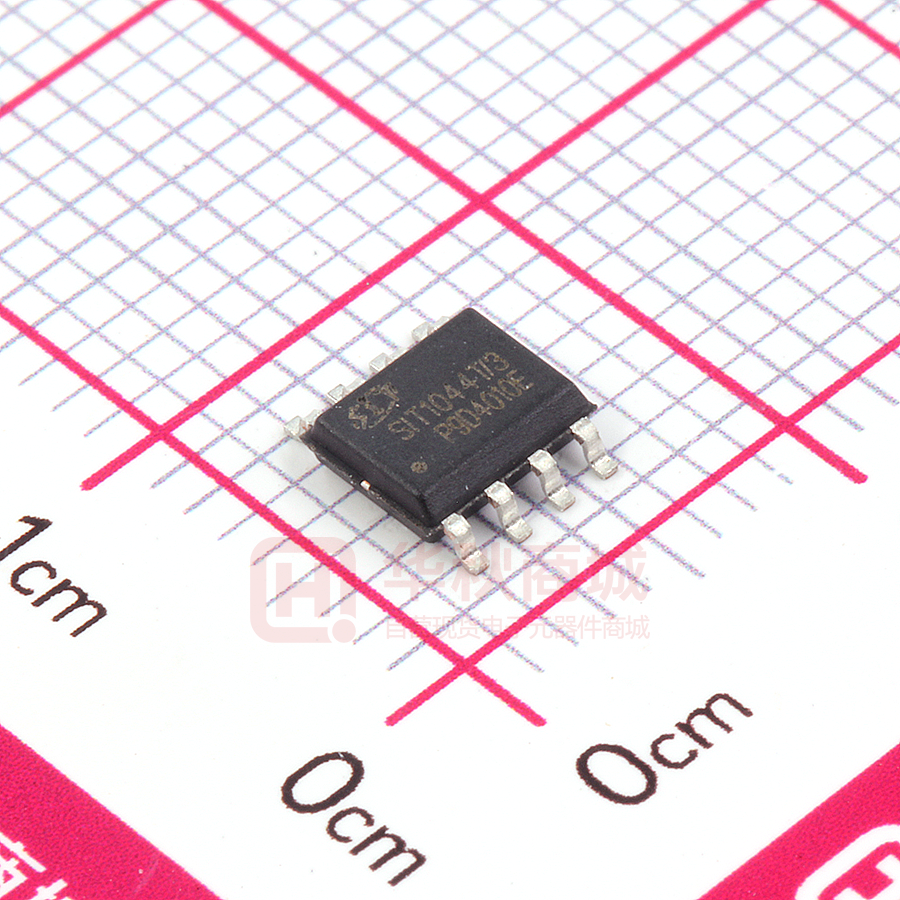

SIT1044T/3

SIT1044 芯力特 5V 供电，IO 口兼容 3.3V，5Mbps，(CAN FD)待机模式总线收发器 特点： 产品外形示意： ➢ 完全兼容“ISO 11898-2:2016”标准 ➢ 内置过温保护 ➢ 总线端口±40V 耐压 ➢ 驱动器（TXD）显性超时功能 ➢ 带远程唤醒功能的低功耗待机模式 ➢ SIT1044T/3 I/O 电压范围支持 3.3V 和 5V MCU ➢ VCC 和 VIO 电源引脚上具有欠压保护 ➢ 高速 CAN，支持 5Mbps （CAN FD）（灵活数据 速率） 提供绿色环保无铅封装 ➢ 高抗电磁干扰能力 ➢ 未上电节点不干扰总线 ➢ TXD 至 RXD 典型环路延时小于 100ns ➢ 支持 HVSON8 / DFN3*3-8，小外形，无引脚封 装； 描述 SIT1044 是一款应用于 CAN 协议控制器和物理总线之间的接口芯片，可应用于卡车、公 交、小汽车、工业控制等领域，支持 5Mbps 灵活数据速率（Flexible Data-Rate），具有在总线 与 CAN 协议控制器之间进行差分信号传输的能力。 参数 符号 供电电压 测试条件 最小 最大 单位 VCC 4.75 5.25 V MCU 侧端口电压 VIO 2.95 5.25 V 最大传输速率 1/tbit CANH、CANL 输入输出电压 Vcan -40 +40 V 总线差分电压 Vdiff 1.5 3.0 V 结温 Tj -40 150 ℃ 5 非归零码 Mbaud 引脚分布图 TXD STB TXD STB GND CANH GND CANH VCC CANL VCC CANL RXD N.C. RXD VIO SIT1044T/3 SIT1044T REC V1.3 2021.10 1 / 17 TXD STB GND CANH VCC RXD SIT1044TK/3 CANL VIO www.sitcores.com SIT1044 芯力特 5V 供电，IO 口兼容 3.3V，5Mbps，(CAN FD)待机模式总线收发器 极限参数 参数 符号 大小 单位 电源电压 VCC -0.3~+7 V MCU 侧端口 TXD，RXD，STB， VIO -0.3~+7 V 总线侧输入电压 CANL，CANH -40~+40 V 存储工作温度范围 -55~150 ℃ 结温 -40~150 ℃ 焊接温度范围 300 ℃ 400 mW SOP8 连续功耗 最大极限参数值是指超过这些值可能会使器件发生不可恢复的损坏。在这些条件之下是不利于 器件正常运作的，器件连续工作在最大允许额定值下可能影响器件可靠性，所有的电压的参考点为 地。 引脚定义 引脚序号 引脚名称 引脚功能 1 TXD 发送器数据输入端 2 GND 地 3 VCC 供电电源 4 RXD 接收器数据输出端 5 N.C. 无连接（SIT1044T） 5 VIO 收发器 I/O 电平转换电源电压（SIT1044T/3） 6 CANL 低电位 CAN 总线输入输出端 7 CANH 高电位 CAN 总线输入输出端 8 STB 高速与待机模式选择，低电平为高速 注： SIT1044TK/3 封装背面金属焊盘推荐接地 REC V1.3 2021.10 2 / 17 www.sitcores.com SIT1044 芯力特 5V 供电，IO 口兼容 3.3V，5Mbps，(CAN FD)待机模式总线收发器 功能模块图 N.C.或VIO(1) VCC 5 3 VCC 过温保护 VIO(1) TXD 1 斜率控制 和驱动器 显性超时 7 CANH 6 CANL VIO(1) 欠压保护 STB 8 模式控制 SIT1044 RXD 4 多路复用器 和输出驱动 唤醒滤波 2 GND (1) 在SIT1044T中VIO=VCC SIT1044 功能模块图 REC V1.3 2021.10 3 / 17 www.sitcores.com SIT1044 芯力特 5V 供电，IO 口兼容 3.3V，5Mbps，(CAN FD)待机模式总线收发器 总线发送器直流特性 参数 符号 CANH 输出电压 （显性） VOH(D) CANL 输出电压 （显性） VOL(D) 总线输出电压（隐 性） 总线输出差分电压 （显性） 总线差分输出电压 （隐性） 最小 典型 最大 单位 2.75 3.5 4.5 V 0.5 1.5 2.25 V VO(R) TXD=VIO， STB=0V， RL=60Ω， 图 1、图 2 2 2.5 3 V VOD(D) TXD=0V， STB=0V， RL=60Ω， 图 1、图 2 1.5 3 V TXD=VIO， STB=0V， 图 1、图 2 -0.012 0.012 V TXD=VIO， STB=0V， NO LOAD -0.5 0.05 V VOD(R) 测试条件 TXD=0V， STB=0V， RL=60Ω， 图 1、图 2 显性输出电压对称性 Vdom(TX)sym Vdom(TX)sym=VCCCANH - CANL -400 400 mV 输出电压对称性 VTXsym VTXsym= CANH + CANL 0.9VCC 1.1VCC V 共模输出电压 VOC STB=0V，图 7 2 0.5VCC 3 V CANH=-12V， CANL=open， 图 10 -100 -70 短路输出电流 IOS CANH=12V， CANL=open， CANL=-12V， CANH=open， 0.36 -1 CANL=12V， CANH=open， 隐性输出电流 IO(R) TXD=VIO， -27VVuvd_VCC VIO
