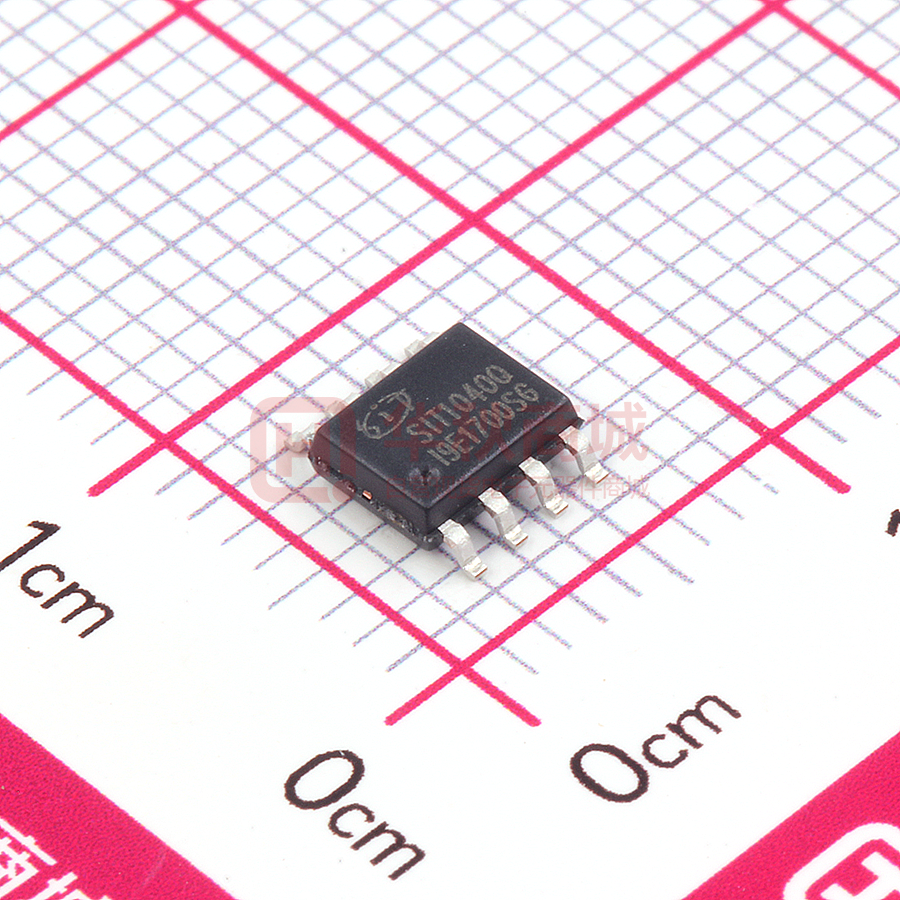

芯力特 SIT1040Q 5V 供电，±40V 接口耐压，1Mbps 高速 CAN 总线收发器 特点： 典型产品外形：  完全兼容“ISO 11898”标准；  符合 AEC-Q100 要求；  内置过温保护；  过流保护功能；  显性超时功能；  带总线唤醒功能的低电流待机模式（典型值 5μA）；  未上电节点不干扰总线；  至少允许 110 个节点连接到总线；  高速 CAN，传输速率可达到 1Mbps；  高抗电磁干扰能力；  提供 HVSON8 / DFN3*3-8，小外形，无引脚封装。 提供绿色环保无铅封装 描述 SIT1040Q 是一款应用于 CAN 协议控制器和物理总线之间的接口芯片，可应用于卡车、公 交、小汽车、工业控制等领域，速率可达到 1Mbps，具有在总线与 CAN 协议控制器之间进行差 分信号传输的能力。 参数 符号 测试条件 最小 最大 单位 供电电压 Vcc 4.75 5.25 V 最大传输速率 1/tbit CANH、CANL 输入输出电压 Vcan -40 +40 V 总线差分电压 Vdiff 1.5 3.0 V 环境温度 Tamb -40 125 ℃ ESD 能力 Vesd 非归零码 1 人体模型（HBM） ±8 Mbaud KV 引脚分布图 TXD GND REC V1.0 2020.06 STB SIT1040Q CANH VCC CANL RXD SPLIT 1 / 13 www.sitcores.com 芯力特 SIT1040Q 5V 供电，±40V 接口耐压，1Mbps 高速 CAN 总线收发器 引脚定义 引脚序号 引脚名称 引脚功能 1 TXD 发送器数据输入端 2 GND 地 3 VCC 供电电源 4 RXD 接收器数据输出端 5 SPLIT 共模稳定输出 6 CANL 低电位 CAN 电压输入输出端 7 CANH 高电位 CAN 电压输入输出端 8 STB 高速与待机模式选择，低电平为高速 注：DFN3*3-8/HVSON8 封装，背面的焊盘与芯片 GDN 引脚是相连的，如需获得更好的散热性能， 可以将背面焊盘与 PCB 板合适的“地”相连。 VCC 3 TXD 1 显性超时 & 斜率控制 V SPLIT 5 SPLIT 过温保护 7 CANH VCC STB 8 唤醒控制模块 驱动器 6 CANL SIT1040Q RXD 4 多路复 用器 唤醒滤波 2 GND SIT1040Q 内部框图 REC V1.0 2020.06 2 / 13 www.sitcores.com SIT1040Q 5V 供电，±40V 接口耐压，1Mbps 高速 CAN 总线收发器 芯力特 极限参数 参数 符号 大小 单位 电源电压 VCC -0.3~+6 V MCU 侧端口 TXD，RXD，STB -0.3~VCC+0.3 V 总线侧端口电压 CANL，CANH，SPLIT -40~40 V 6，7 号引脚瞬态电压 见图 7 Vtr -200~+200 V 存储工作温度范围 -55~150 ℃ 环境温度 -40~125 ℃ 焊接温度范围 300 ℃ 最大极限参数值是指超过这些值可能会使器件发生不可恢复的损坏。在这些条件之下是不利于器 件正常运作的，器件连续工作在最大允许额定值下可能影响器件可靠性，所有的电压的参考点为地。 总线发送器直流特性 参数 符号 测试条件 最小 典型 最大 单位 CANH 输出电压（显 性） VOH(D) 2.9 3.4 4.5 V CANL 输出电压（显 性） VOL(D) VI=0V，STB=0V， RL=60Ω， 图 1、图 2 1.5 V 总线输出电压（隐性） VO(R) VI=3V，STB=0V， RL=60Ω， 图 1、图 2 2 3 V 总线输出差分电压 （显性） VOD(D) VI=0V，STB=0V， RL=60Ω， 图 1、图 2 1.5 3 V VI=3V，S=0V， 图 1、图 2 -0.012 0.012 V VI=3V，STB=0V， NO LOAD -0. 5 0.05 V 1.1VCC V 3 V 0.8 总线差分输出电压 （隐性） VOD(R) 输出电压对称性 VTXsym VTXsym= VCANH + VCANL 0.9VCC 共模输出电压 VOC STB=0V，图 8 2 显性隐性共模输出电 压差 VOC REC V1.0 2020.06 2.5 2.5 30 3 / 13 mV www.sitcores.com SIT1040Q 5V 供电，±40V 接口耐压，1Mbps 高速 CAN 总线收发器 芯力特 CANH=-12V， CANL=open， 图 11 短路输出电流 IOS -105 CANH=12V， CANL=open， 图 11 CANL=-12V， CANH=open， 图 11 0.36 -1 CANL=12V， CANH=open， 图 11 隐性输出电流 IO(R) -27V
