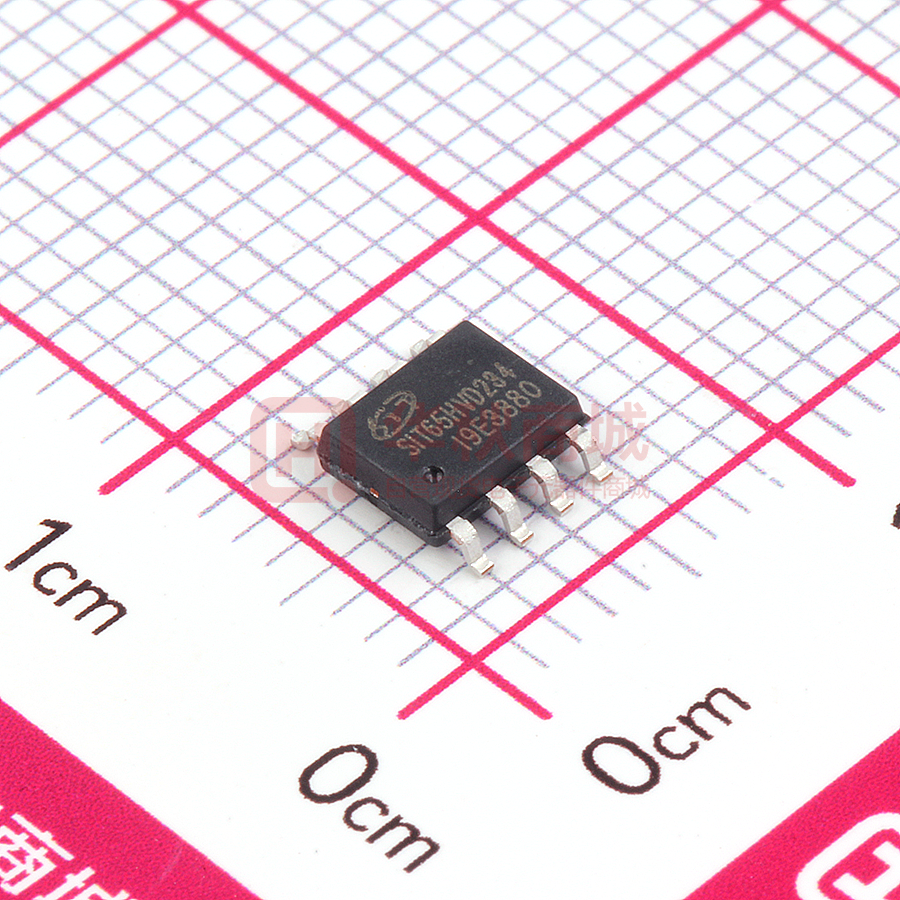

芯力特 SIT65HVD234 3.3V，具有超低功耗休眠模式，高速 CAN 总线收发器 特点： 产品外形：  由 3.3V 单电源供电运行；  符合 ISO 11898-2 标准；  总线引脚 ESD 保护超过 ±16kV 人体模型 (HBM)；  允许一条总线上连接多达 120 个节点；  可调节的驱动器转换时间，能够改善辐射性能；  低电流待机模式：370μA（典型值）；  超低电流休眠模式：50nA（典型值）；  针对高达 1Mbps 的数据速率而设计；  热关断保护；  开路故障安全设计；  针对热插拔应用的无毛刺脉冲上电和掉电保护 提供绿色环保无铅封装 描述 SIT65HVD234 是一款应用于 CAN 协议控制器和物理总线之间的接口芯片，与具有 CAN 控制器 的 3.3V 微处理器、微控制器 (MCU) 和数字信号处理器 (DSP)或者等效协议控制器结合使用，应用 于工业自动化、控制、传感器和驱动系统，电机和机器人控制，楼宇和温度控制，电信和基站控制及 状态等领域。适用于采用符合 ISO 11898 标准的 CAN 串行通信物理层的应用。 参数 符号 测试条件 供电电压 Vcc 最大传输速率 1/tbit CANH、CANL 输入输出电压 Vcan -36 +36 V 总线差分电压 Vdiff 1.5 3.0 V 环境温度 Tamb -40 125 ℃ 非归零码 最小 最大 单位 3 3.6 V 1 Mbaud 引脚分布图 SIT65HVD234 REC V1.2 2020.01 1 / 13 www.sitcores.com 芯力特 SIT65HVD234 3.3V，具有超低功耗休眠模式，高速 CAN 总线收发器 极限参数 参数 符号 大小 单位 电源电压 VCC -0.3~+6 V MCU 侧端口电压 D，R -0.5~VCC+0.5 V 总线侧输入电压 CANL，CANH -36~36 V 6，7 号引脚瞬态电压 Vtr -25~+25 V 接收器输出电流，IO -11~11 mA 存储工作温度范围 -40~150 ℃ 环境温度 -40~125 ℃ 焊接温度范围 300 ℃ SOP8 400 mW DIP8 700 mW 连续功耗 最大极限参数值是指超过这些值可能会使器件发生不可恢复的损坏。在这些条件之下是不利于器 件正常运作的，器件连续工作在最大允许额定值下可能影响器件可靠性，所有的电压的参考点为地。 引脚定义 引脚序号 引脚名称 1 D 2 GND 接地连接 3 VCC 收发器 3.3V 电源电压 4 R 5 EN 6 CANL 低电平 CAN 总线 7 CANH 高电平 CAN 总线 8 RS REC V1.2 2020.01 引脚功能 CAN 发送数据输入（显性总线状态下为低电平；隐性总线状态 下为高电平），也称为 TXD、驱动器输入 CAN 接收数据输出（显性总线状态下为低电平；隐性总线状态 下为高电平），也称为 RXD、驱动器输出 使能控制端口：EN=1，正常工作（高速或待机模式） EN=0，超低功耗休眠模式 模式选择引脚：强下拉至 GND=高速模式；强上拉至 VCC =低功 耗模式；通过 10kΩ 至 100kΩ 电阻下拉至 GND =斜率控制模式。 2 / 13 www.sitcores.com SIT65HVD234 3.3V，具有超低功耗休眠模式，高速 CAN 总线收发器 芯力特 总线发送器直流特性 符号 VO(D) VOD(D) 参数 输出电压 （显性） CANH CANL 差分输出电压（显性） VO(R) 输出电压 （隐性） VOD(R) 差分输出电压（隐性） CANH CANL 测试条件 VI=0V,RS=0V,RL=60Ω （见图 1、图 2） 最小 典型 最大 2.45 VCC 0.5 1.25 单位 V VI=0V,RS=0V,RL=60Ω （见图 1） 1.5 2 3 V VI=0V,RL=60Ω,RS =0V （见图 3） 1.2 2 3 V VI=3V,RS=0V,RL=60Ω （见图 1） 2.3 V 2.3 VI=3V, RS=0V -0.12 0.012 V VI=3V, RS=0V,NO LOAD -0.5 0.05 V IIH 高电压输入电流 VI=2V -30 30 μA IIL 低电压输入电流 VI=0.8V -30 30 μA CANH=-7V -250 IOS 短路输出电流 CANH=12V 1 mA CANL=-7V -1 CANL=12V CO ICC 输出电容 供电电流 250 见接收器 休眠 0.05 2 μA 待机 370 600 μA VI=0V（显性）,无负载 6 mA VI=VCC（隐性）,无负载 6 mA （如无另外说明，VCC=3.3V±10% ,Temp=TMIN~TMAX，典型值在 VCC=+3.3V，Temp＝25℃） 总线发送器开关特性 符号 tPLH 参数 传播延迟（低到高） 测试条件 最小 典型 最大 R=0，即短路（见图 4） 35 85 R=10 kΩ 70 125 R=100 kΩ 500 870 R=0，即短路（见图 4） 70 120 R=10 kΩ 130 180 R=100 kΩ 870 1200 单位 ns tPHL 传播延迟（高到低） REC V1.2 2020.01 3 / 13 www.sitcores.com 芯力特 tsk(p) tr tf 传播延迟对称性 （| tPLH - tPHL |） 差分输出上升时间 差分输出下降时间 SIT65HVD234 3.3V，具有超低功耗休眠模式，高速 CAN 总线收发器 R=0，即短路（见图 4） 35 R=10 kΩ 60 R=100 kΩ 370 R=0，即短路（见图 4） 20 70 R=10 kΩ 30 150 R=100 kΩ 350 1400 R=0，即短路（见图 4） 20 70 R=10 kΩ 30 150 R=100 kΩ 350 1400 （如无另外说明，VCC=3.3V±10% ,Temp=TMIN~TMAX，典型值在 VCC=+3.3V，Temp＝25℃） 总线接收器直流特性 符号 参数 测试条件 VIT+ 接收器正阈值 见表 1 VIT- 接收器负阈值 见表 1 Vhys 迟滞区间 VIT+- VIT- VOH 高电平输出电压 -6V
