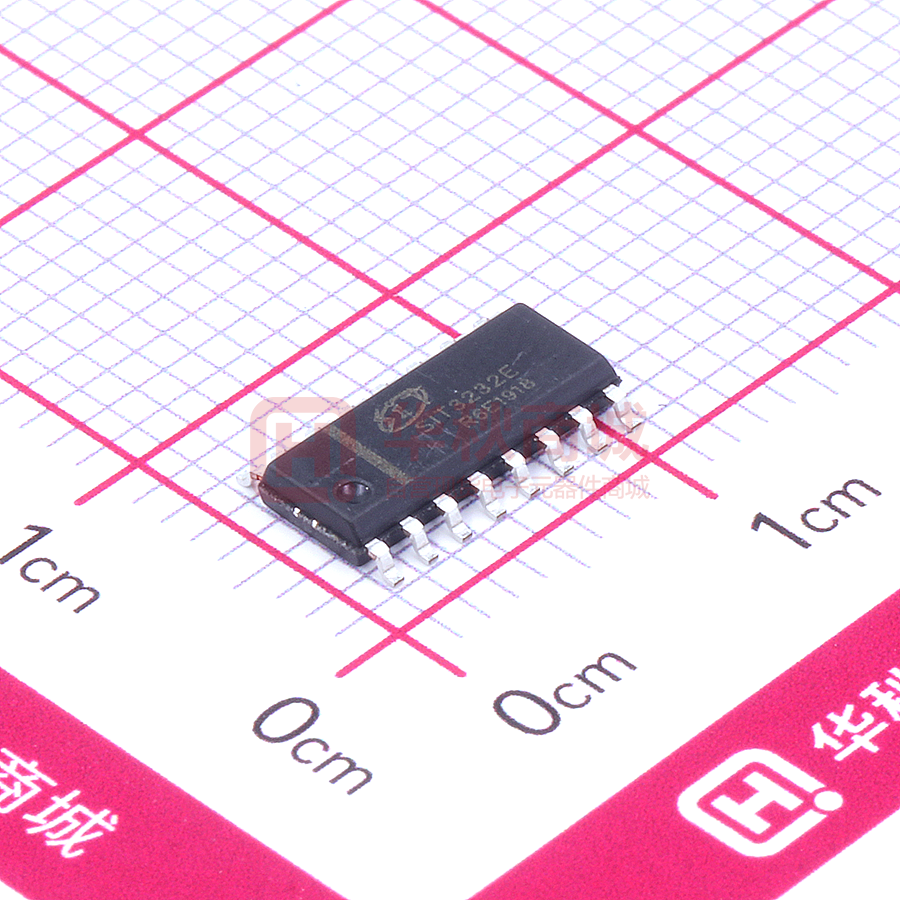

SIT3232EESE

SIT3232EESE

  • 厂商:

    SIT(芯力特)

  • 封装:

    SOP16_150MIL

  • 描述:

    高静电防护 3.3V 单电源供电双通道 RS232 收发器

  • 数据手册
  • 价格&库存
SIT3232EESE 数据手册
SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 芯力特 特点: 产品外形:  3.0V~5.5V 电源供电;  双通道;  120kbps 通讯速率;  15kV HBM 静电保护;  8kV IEC-4100-4-2 接触放电。 提供绿色环保无铅封装 描述 SIT3232E 是一款 3.3V 供电、双通道、低功耗、高静电防护 ESD 保护,完全满足 TIA/EIA-232 标准要求的 RS-232 收发器。 SIT3232E 包括两个驱动器和两个接收器,具有增强形 ESD 保护功能,达到 15KV 以上 HBM ESD、8kV IEC-4100-4-2 接触放电保护能力。 在 3.3V 电源供电下,电荷泵仅需四个 0.1uF 的外部电容,速率至少达到 120Kbps 无差错数 据传输,两者均可独立使能与关闭。每一路驱动器与接收器均可独立使用。 引脚分布图 SIT3232E C1+ 1 16 VCC V+ 2 15 GND C1- 3 14 T1OUT C2+ 4 13 R1IN C2- 5 12 R1OUT 6 11 T1IN T2OUT 7 19 T2IN R2IN 8 9 R2OUT V- 图 1 SIT3232E 引脚分布图 REC V1.4 2018.03 1 / 11 www.sitcores.com SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 芯力特 极限参数 参数 符号 大小 单位 电源电压 VCC -0.3~+6 V 倍压引脚 V+ VCC-0.3~+7 V 反向电压引脚 V- +0.3~-7 V +13 V V+ + |V-| 发送器输入引脚 T1IN、T2IN -0.3~+6 V 接收器输入引脚 R1IN、R2IN ±25 V 发送器输出引脚 T1OUT、T2OUT ±13.2 V 接收器输出引脚 R1OUT、R2OUT -0.3~VCC+0.3 V 工作温度范围 -40~85 ℃ 存储工作温度范围 -60~150 ℃ 焊接温度范围 300 ℃ SOP16 760 mW DIP16 840 mW 连续功耗 最大极限参数值是指超过这些值可能会使器件发生不可恢复的损坏。在这些条件之下是不利于器 件正常运作的,器件连续工作在最大允许额定值下可能影响器件可靠性,所有的电压的参考点为地。 引脚定义 引脚序号 引脚名称 1 C1+ 倍压电荷泵电容的正端 2 V+ 倍压电荷泵电压端口 3 C1- 倍压电荷泵电容的负端 4 C2+ 反相电荷泵电容的正端 5 C2- 反相电荷泵电容的负端 6 V- 反相电荷泵电压输出端 7 T2OUT 第二发送器信号输出端 8 R2IN 第二接收器信号输入端 9 R2OUT 第二接收器信号输出端 10 T2IN 第二发送器信号输入端 11 T1IN 第一发送器信号输入端 REC V1.4 2018.03 引脚功能 2 / 11 www.sitcores.com SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 芯力特 12 R1OUT 第一接收器信号输出端 13 R1IN 第一接收器信号输入端 14 T1OUT 第一发送器信号输出端 15 GND 地 16 VCC 电源 REC V1.4 2018.03 3 / 11 www.sitcores.com SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 芯力特 供电电流 参数 符号 无负载供电电流 Isup 测试条件 最小 典型 最大 2 单位 mA (如无另外说明,典型值在 VCC=+3.3V,Temp=25℃,电容 C1~C4=0.1uF 测得) 逻辑输入电学特性 参数 符号 测试条件 逻辑控制低电平 VTTIN_L T1IN、T2IN 端口 逻辑控制高电平 VTTIN_H T1IN、T2IN 端口 逻辑控制迟滞 输入逻辑电流 最小 最大 单位 0.8 V 2 T1IN、T2IN 端口 ITIN 典型 V 0.3 V T1IN、T2IN 端口 ±1 uA 最大 单位 0.4 V (如无另外说明,典型值在 VCC=+3.3V,Temp=25℃,电容 C1~C4=0.1uF 测得) 接收器输出电特性 参数 符号 测试条件 接收器输出低电平 VROL IOUT=1.6mA, VCC=5V 或 3.3V 接收器输出高电平 VROH IOUT=-0.5mA, VCC=5V 或 3.3V 最小 VCC-0.6 典型 VCC-0.1 V (如无另外说明,典型值在 VCC=+3.3V,Temp=25℃,电容 C1~C4=0.1uF 测得) 接收器输入电特性 参数 符号 接收器输入范围 VRIN 接收器输入低阈值 VRIL REC V1.4 2018.03 测试条件 最小 典型 -25 VCC=3.3V 4 / 11 0.6 1.1 最大 单位 +25 V V www.sitcores.com SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 芯力特 VCC=5V 接收器输入 高阈值 0.8 V VCC=3.3V 1.5 2.4 V VCC=5V 1.9 2.4 V VRIH 接收器输入 0.4 迟滞 接收器输入阻抗 1.5 RRIN 3 V 5 7 kΩ 最大 单位 ±5 V (如无另外说明,典型值在 VCC=+3.3V,Temp=25℃,电容 C1~C4=0.1uF 测得) 发送器输出电特性 参数 符号 测试条件 最小 发送器输出摆幅 VTOUT 所有发送器输出 端带 3 kΩ 到地 负载 ±4 发送器输出阻抗 RTOUT 发送器短路电流 Itsc VCC=0V, 发送器输入=±2V 典型 Ω 300 60 mA (如无另外说明,典型值在 VCC=+3.3V,Temp=25℃,电容 C1~C4=0.1uF 测得) ESD 保护 参数 R1IN、R2IN T1OUT、T2OUT REC V1.4 2018.03 符号 测试条件 最小 典型 最大 单位 人 体 模 型 (HBM) ±15 KV 空气放电 ±15 KV 接触放电 ±8 KV 5 / 11 www.sitcores.com SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 芯力特 开关特性 参数 符号 测试条件 最小 典型 最大 单位 RL=3kΩ, 速率 Speed CL=1000pF 120 kbps 一个发送器动作 tRPHL 接收器传播延迟 2 8.5 us 2 8.5 us CL=150pF tRPLH |tRPHL- tRPLH| 150 ns |tTPHL- tTPLH| 150 ns RL=3kΩ~7 kΩ, 摆率 SR CL=150pF~1000pF 一个发送器动作, 从-3.0V~3.0V 4 30 V/us 或 3.0V~-3.0V 摆率测试电路见 图 2、3。 (如无另外说明,典型值在 VCC=+3.3V,Temp=25℃,电容 C1~C4=0.1uF 测得) REC V1.4 2018.03 6 / 11 www.sitcores.com SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 芯力特 测试电路 VCC VCC C5 C5 VCC C1+ V+ C1+ C3 C1 VCC V+ C3 C1 C1- C1- C2+ SIT3232E C2 C2+ V- C4 C2- V- SIT3232E C2 C4 C2T1OUT T1IN 3k R1OUT T1OUT T1IN 7k 1000pF R1IN R1OUT 150pF R1IN 5K 5K GND GND 图 2 最小摆率测试电路 图 3 最大摆率测试电路 图 4 人体模式 ESD 测试模型 图 5 人体模式电流波形 图 6 IEC 1000-4-2 ESD 测试模型 图 7 IEC 1000-4-2 ESD 测试的电流波形 REC V1.4 2018.03 7 / 11 www.sitcores.com SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 芯力特 说明 1 双电荷泵工作 SIT3232E 的内部有两路电荷泵,以支持芯片的电平转换工作,双电何泵在 3.0~5.5V 范围内提供 +5.5V 和-5.5 的输出电压,每个电荷泵需一个飞电容(C1,C2)和一个储能电容(C3,C4),产生 V+ 和 V-电源。如图 8 所示。 2 RS232 发送器 将 TTL/CMOS 逻辑电平转换成与 EIA/TIA-232 标准兼容电平,SIT3232E 发送器在最差工作条 件(3kΩ 电阻与 1000pF 电容的并联负载)下能够保证 120kbps 的数据速率,发送器可并联驱动多个接 收器,SIT3232E 发送器输入端 T1IN、T2IN 内部没有上拉电阻,如该发送器未使用,可将未使用的 输入端 T1IN\T2IN 连接至 GND 或 VCC。 3 RS232 接收器 SIT3232E 有两个独立的接收器,可将 RS-232 信号转换成 CMOS 逻辑输出电平。 4 ESD 保护 SIT3232E 所有引脚都采用了 ESD 保护结构,所有驱动器输出与接收器输入端(T1OUT、T2OUT、 R1IN、R2IN)均具有额外的静电保护能力。使其能够承受±15kV 的 ESD(HBM)放电、±8kV 以上 接触放电,±15kV 以上气隙放电。ESD 保护结构在所有状态下都可承受高压 ESD 冲击,包括标准工 作模式和断电模式。 5 典型应用 典型的双通路应用方案如图 8 所示,其中 C1-C5 典型电容值为 0.1uF。 VCC C5 C1+ VCC V+ C3 C1 C1C2+ V- SIT3232E C2 C4 C2T1IN T1OUT T2IN T2OUT TTL/CMOS INPUTS RS232 OUTPUTS R1OUT R1IN 5K TTL/CMOS OUTPUTS RS232 INPUTS R2OUT R2IN 5K GND 图 8 典型的双通路应用方案 REC V1.4 2018.03 8 / 11 www.sitcores.com SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 芯力特 SOP16 外形尺寸 封装尺寸 标注 尺寸 最小值/mm 最大值/mm A 9.80 10.00 A1 0.356 0.456 A2 1.27TYP A3 0.302TYP B 3.85 3.95 B1 5.84 6.24 B2 5.00 TYP C 1.40 1.60 C1 0.61 0.71 C2 0.54 0.64 C3 0.05 0.25 C4 0.203 0.233 D 1.05 TYP D1 0.40 0.70 D2 0.15 0.25 R1 0.20TYP R2 0.20TYP θ1 8°~12°TYP4 θ2 8°~12°TYP4 θ3 0°~8° θ4 4°~12° REC V1.4 2018.03 9 / 11 www.sitcores.com SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 芯力特 SSOP16(0.65)外形尺寸 封装尺寸 标注 尺寸 A 最小值/mm 最大值/mm 6.15 6.25 A1 0.30TYP A2 0.65TYP A3 0.675TYP B 5.25 5.35 B1 7.65 7.95 B2 0.60 0.80 C 1.70 1.80 C1 1.75 1.95 C2 0.799 C3 0.152 C4 0.172 H 0.05 0.15 θ 12°TYP4 θ1 12°TYP4 θ2 10°TYP θ3 0°~8° R 0.20°TYP R 0.15°TYP REC V1.4 2018.03 10 / 11 www.sitcores.com 芯力特 SIT3232E 高静电防护 3.3V 单电源供电双通道 RS232 收发器 定购信息 定购代码 温度 封装 SIT3232EESE -40℃~85℃ SOP16 SIT3232EEAE -40℃~85℃ SSOP16 编带式包装为 2500 颗/盘 REC V1.4 2018.03 11 / 11 www.sitcores.com
