广 东 风 华 高 新 科 技 股 份 有 限 公 司
风华高科
FENGHUA
FENG HUA
ADVANCED
承
TECHNOLOGY
认
APPROVAL
(HOLDING) CO., LTD
书
SHEET
客户名称:
CUSTOMER
品
名:
薄膜片式固定电阻器 – T 系列
PARTNAME
规
Thin Film Chip Fixed Resistor – T Series
格:
T*02□
T*03□
T*05□
T*06□
*
*
*
*
*
*
*
*
*
*
*
*
T*1210□ * * *
T*10□ * * *
T*12□ * * *
SPECIFICATION
版 本 号:
T-2.0
VERSION
日
期:
DATE
拟制
制 造
客 户
APPROVAL
APPROVAL
审核
确认
检验
1 / 19
审核
批准
风华高科
广
东
FENGHUA
风
华
FE NG H U A
序号
No
高
新
科
A D VAN C ED
技
股
TE C HN O LO G Y
份
有
公
( H O LD IN G ) C O., LT D
目
录
TABLE OF CONTENTS
1.0
概述 Summary
2.0
结构及尺寸 Structure and Dimension
3.0
型号规格表示办法 How To Order
4.0
电气性能 Performance Specification
5.0
特性 Characteristics
6.0
包装 Package
7.0
环保情况说明 Environmental Protection Statement
8.0
推荐使用的焊接曲线 Recommended soldering profile
9.0
使用说明 Chip Resistor Instructions for Use
10.0
使用注意事项 Precautions for Use
2 / 19
限
司
风华高科
广
东
FENGHUA
风
华
FE NG H U A
高
新
科
A D VAN C ED
技
股
份
TE C HN O LO G Y
有
限
公
司
( H O LD IN G ) C O., LT D
薄膜片式固定电阻器 Thin Film Chip Fixed Resistor
版本号 Version No：T-2.0
T Series
1.0 概述 Summary
薄膜片式电阻主要生产的型号包括：0201、0402、0603、0805、1206、1210、2010、2512。其特点是：
The sizes for thin film chip resistor are including ：0201、0402、0603、0805、1206、1210、2010、2512， and
the features are as below：
◆特性 Feature
●低温度系数（±5ppm / ℃）
、低噪音；
●高精度（低至 ±0.05%）
●适应再流焊与波峰焊；
●良好的耐湿性，高可靠性
●符合 ROHS 指令要求。
●符合无卤素要求
Low TCR（±5ppm / ℃）
、and low noise;
High accuracy （±0.05%）;
Suit for re-flow and wave soldering;
Excellent moisture resistance, corrosion resistance;
Compliant with ROHS directive;
Compliant with halogen free requirement.
◆应用领域 Application
医学仪器、测试/测量设备、打印设备、自动设备控制器、转换器、通讯设备、手机等。
Medical Equipment、Test/Measurement Equipment、Printer Equipment、Automatic Equipment Controller、
Converters、Communication Device、Mobile phone etc.
2.0 结构及尺寸 Structure and Dimension
2.1 结构 Structure
1、陶瓷基片 Ceramic Substrate
6、保护层 Protective Coating
2、背电极 Bottom Electrode
7、标 记 Marking
3、面电极 Top Electrode
8、端电极
4、电阻体 Resistive Layer
9、中间电极 Middle Termination
5、钝化层 Passivation
10、外部电极 Outer Termination
3 / 19
Inner Termination
风华高科
广
东
FENGHUA
风
华
FE NG H U A
高
新
科
A D VAN C ED
技
股
TE C HN O LO G Y
份
有
限
公
司
( H O LD IN G ) C O., LT D
薄膜片式固定电阻器 Thin Film Chip Fixed Resistor
版本号 Version No：T-2.0
T Series
2.2 尺寸 Dimension
型号 Type
L（mm）
W（mm）
t（mm）
a（mm）
b（mm）
0201
0.60±0.05
0.30±0.05
0.23±0.05
0.10±0.05
0.15±0.05
0402
1.00±0.10
0.50±0.10
0.30±0.10
0.20±0.10
0.25±0.10
0603
1.60±0.15
0.80±0.15
0.40±0.10
0.30±0.20
0.30±0.20
0805
2.00±0.20
1.25±0.15
0.50±0.10
0.30±0.20
0.40±0.20
1206
3.20±0.20
1.60±0.15
0.55±0.10
0.30±0.20
0.50±0.20
1210
3.20±0.20
2.50±0.20
0.55±0.10
0.30±0.20
0.50±0.20
2010
5.00±0.20
2.50±0.20
0.55±0.10
0.60±0.20
0.60±0.20
2512
6.40±0.20
3.20±0.20
0.55±0.10
0.60±0.20
0.60±0.20
2.3 产品外观 Appearance
2.3.1 电阻器表面保护膜覆盖完好且难以脱落,表面平整；
The surface of resistor is covered with protective coating which hard to fade, and the surface of coating should be
avoided unevenness.
2.3.2 电阻器端电极覆盖均匀、镀层较难脱落、而且平整、无开裂、针孔、变色；
The terminal of resistor is covered equable, the plating is hard to fade, and should be avoided unevenness, flaw,
pinhole and discoloration.
2.3.3 电阻器芯片无裂痕、标记可辨。
The resistor body is crack-free, and with a clear marking
4 / 19
广
风华高科
东
风
FENGHUA
华
FE NG H U A
高
新
科
A D VAN C ED
技
股
份
TE C HN O LO G Y
有
限
公
司
( H O LD IN G ) C O., LT D
薄膜片式固定电阻器 Thin Film Chip Fixed Resistor
版本号 Version No：T-2.0
T Series
3.0 型号规格表示办法 How To Order
包装方式代号
Packing Style Code
功率代号
Power Rating Series
额定功率代号
代号
Power rating
Code
A
1/32W
C
1/16W
D
1/10W
E
1/8W
F
1/4W
G
1/2W
R
1/3W
T
E
电阻温度系数
Resistance Temperature
Coefficient
03
T.C.R
（ppm /℃）
D
±5
E
±10
F
±15
G
±25
H
±50
G
代号
Code
型号
Type
01
0201
薄膜片式固定电阻
02
0402
Thin Film Chip Fixed
Resistor（T Series）
03
0603
05
0805
06
1206
1210
1210
10
2010
12
2512
产品代号
Product Code
代号
Code
代号
Code
包装方法
Packaging Style
T
编带包装
Tape & Reel
C
塑料袋散装
Case
1003
电阻值代号
Resistance Value Code
四位数：前三位表示有效
数字，第四位表示有效数
字后零的个数。
Four digits: The first three
digits are significant
figures and the four one
denotes number of zeros.
小数点用 R 表示。Decimal
point should be expressed
by “R”.
例如 Example：
4701=4.7KΩ（E-24）
1003=100KΩ（E-96）
5R10=5.1Ω
5 / 19
B
T
电阻值误差精度代号
Resistance Tolerance
Code
A
±0.05%
B
±0.1%
C
±0.25%
D
±0.5%
F
±1%
广
风华高科
FENGHUA
东
风
华
FE NG H U A
高
新
科
A D VAN C ED
技
股
TE C HN O LO G Y
份
有
限
公
司
( H O LD IN G ) C O., LT D
薄膜片式固定电阻器 Thin Film Chip Fixed Resistor
版本号 Version of：2.0
T Series
3.1 标记表示方法 The Explanation For The Resistance Value Marking
IEC E-24、E-96 系列阻值对照表
IEC E-24、E-96 Series Resistance Cross-reference List
E-24 系列（ E-24 series）
（×10nΩ）
(单位 unit：1Ω、10Ω、100Ω、1KΩ、10KΩ、100KΩ、1MΩ、10MΩ)
表 1 Table one
1.0
1.1
1.2
1.3
1.5
1.6
1.8
2.0
2.2
2.4
2.7
3.0
3.3
3.6
3.9
4.3
4.7
5.1
5.6
6.2
6.8
7.5
8.2
9.1
E-96 系列（E-96 series）
(×10nΩ)
(单位：1Ω、10Ω、100Ω、1KΩ、10KΩ、100KΩ、1MΩ、10MΩ)
表 2 Table two
1.00
1.02
1.05
1.07
1.33
1.37
1.40
1.43
1.78
1.82
1.87
1.91
2.37
2.43
2.49
2.55
3.16
3.24
3.32
3.40
4.22
4.32
4.42
4.53
5.62
5.76
5.90
6.04
7.50
7.68
7.87
8.06
1.10
1.13
1.15
1.18
1.47
1.50
1.54
1.58
1.96
2.00
2.05
2.10
2.61
2.67
2.74
2.80
3.48
3.57
3.65
3.74
4.64
4.75
4.87
4.99
6.19
6.34
6.49
6.65
8.25
8.45
8.66
8.87
1.21
1.24
1.27
1.30
1.62
1.65
1.69
1.74
2.15
2.21
2.26
2.32
2.87
2.94
3.01
3.09
3.83
3.92
4.02
4.12
5.11
5.23
5.36
5.49
6.81
6.98
7.15
7.32
9.09
9.31
9.53
9.76
6 / 19
风华高科
FENGHUA
广
东
风
华
FE NG H U A
高
新
科
A D VAN C ED
技
股
份
TE C HN O LO G Y
有
限
公
司
( H O LD IN G ) C O., LT D
薄膜片式固定电阻器 Thin Film Chip Fixed Resistor
版本号 Version No：T-2.0
T Series
3.2 电阻值代码及标记规则
Description for Resistance Value Code and Marking of Thin Film Chip Resistor
■ 阻值代码 Resistance Value Code
所有薄膜电阻包括 0201、 0402、0603、0805、1206、1210、2010、2512 统一采用四位数阻值代码表示。
All resistance value code of thin film chip resistor, including 0201、0402、0603、0805、1206、1210、2010、2512
size used four digits.
例 Example：TD03G 4701 BT
四位数代号表示，如：4701=4.7KΩ 5R10=5.1Ω。
■ 标记
Marking
当阻值同时存在于 E24 和 E96 系列时，优先采用 E96 系列.
When resistance value belongs to E24 as well as E96 series, we suggest preferentially use E96 series.
例 Example：
10K=1002, ≠103
▲ 0805、1206、1210、2010、2512 标记
Marking for 0805、1206、1210、2010、2512 Size Resistor
0805、1206、1210、2010、2512 印刷四位数字代码；
For 0805、1206、1210、2010、2512 size resistor , express the resistance value with four digits code;
例 Example：
▲ 0603 标记 Marking for 0603 Size Resistor
0603-E96 系列：
0603 印刷三位代码表示，前二位表示 E-96 系列阻值代码，后一位字母表示乘数代码（见表 3 和表 4）
。
For the specification of 0603, expressing the resistance value with three digits. The first two digits code denote the
resistance of E-96 series, and the third code of letter denote the multiplier (refer to table 3 and table 4).
例 Example：
▲ 0603-E24 系列：印刷三位数字代码，
For resistance value belongs to E24 series, express the resistance value with three digits code.
例 Example：
▲ 0201、0402：不作标记 For the dimension type of 0201、0402 there is no mark on the glass side.
例 Example：
■ 客户对标记有特殊要求时，则按照协商的结果印刷标记。
To get agreement by both parties if there is special requirement for the marking.
7 / 19
风华高科
广
东
风
FENGHUA
华
高
FE NG H U A
新
科
A D VAN C ED
技
股
份
TE C HN O LO G Y
有
限
公
司
( H O LD IN G ) C O., LT D
薄膜片式固定电阻器 Thin Film Chip Fixed Resistor
版本号 Version No：T-2.0
T Series
表 3 Table Three： E-96 系列阻值代码 E-96 Series Resistance Value Code
Code
E-96 阻值
The resistance
of E-96 series
Code
E-96 阻值
The resistance of
E-96 series
178
49
316
73
562
26
182
50
324
74
576
105
27
187
51
332
75
590
04
107
28
191
52
340
76
604
05
110
29
196
53
348
77
619
06
113
30
200
54
357
78
634
07
115
31
205
55
365
79
649
08
118
32
210
56
374
80
665
09
121
33
215
57
383
81
681
10
124
34
221
58
392
82
698
11
127
35
226
59
402
83
715
12
130
36
232
60
412
84
732
13
133
37
237
61
422
85
750
14
137
38
243
62
432
86
768
15
140
39
249
63
442
87
787
16
143
40
255
64
453
88
806
17
147
41
261
65
464
89
825
18
150
42
267
66
475
90
845
19
154
43
274
67
487
91
866
20
158
44
280
68
499
92
887
21
162
45
287
69
511
93
909
22
165
46
294
70
523
94
931
23
169
47
301
71
536
95
953
24
174
48
309
72
549
96
976
Code
E-96 阻值
The resistance
of E-96 series
Code
E-96 阻值
The resistance of
E-96 series
01
100
25
02
102
03
代号
代号
表 4 Table Four：乘数代码 Multiplied Code
乘数次
方
×100
×101
×102
×103
Multipli
er
代 码
Code
A
B
C
D
代号
代号
×104
×105
×106
×107
×10-1
×10-2
×10-3
E
F
G
H
X
Y
Z
8 / 19
风华高科
广
东
FENGHUA
风
华
FE NG H U A
高
新
科
A D VAN C ED
技
股
TE C HN O LO G Y
份
有
限
公
司
( H O LD IN G ) C O., LT D
薄膜片式固定电阻器 Thin Film Chip Fixed Resistor r
版本号 Version No：T-2.0
T Series
4.0 电气性能 Performance Specification
◆额定值 Ratings
项目
Item
型号
Type
0201
70℃下
额定功率
Rated
Power at
70℃
（W）
元件极限
电压
Limiting
Element
Voltage
（V）
最大过负
荷电压
Max .Over
load
Voltage
（V）
1/32W
15V
30V
阻值范围
Resistance Range
±0.05%
±0.1%
±0.25%
±0.5%
±1%
----
49.9Ω ~ 4.99KΩ
±25
----
49.9Ω ~ 33KΩ
±50
24.9Ω ~ 5KΩ
0402
1/16W
25V
10Ω ~ 12KΩ
50V
10Ω ~ 100KΩ
24.9Ω ~ 15KΩ
0603
1/16W
1/10W
50V
10Ω ~ 200KΩ
100V
10Ω ~ 332KΩ
1Ω ~ 332KΩ
24.9Ω ~ 30KΩ
0805
1/10W
1/8W
100V
4.7Ω ~ 330KΩ
200V
4.7Ω ~ 1MΩ
1Ω ~ 1MΩ
24.9Ω ~ 50KΩ
1206
1/8W
1/4W
150V
4.7Ω ~ 470KΩ
300V
4.7Ω ~ 1MΩ
1Ω ~ 1MΩ
1/4W
1/3W
150V
4.7Ω ~ 470KΩ
300V
4.7Ω ~ 1MΩ
1Ω ~ 1MΩ
24.9Ω ~ 50KΩ
2512
1/2W
150V
4.7Ω ~ 470KΩ
300V
4.7Ω ~ 1MΩ
±5
±10
±15
±25
±50
±5
±10
±15
±25
±50
±5
±10
±15
±25
±50
±5
±10
±15
±25
±50
±5
24.9Ω ~ 50KΩ
1210
2010
温度系数
TCR
（ppm/℃）
1Ω ~ 1MΩ
±10
±15
±25
±50
±5
±10
±15
±25
±50
1、E= P × R 或元件极限电压两者中的较小值
E= P × R or Limiting element voltage whichever is lower
E：额定电压 Rated Voltage（V） R：标称阻值 Normal Resistance（Ω） P：额定功耗 Rated Power（W）
2、使用温度：-55℃ ~ 155℃
Operating temperature range：-55℃ ~ 155℃
9 / 19
广
风华高科
东
FENGHUA
风
华
高
FE NG H U A
新
科
A D VAN C ED
技
股
份
TE C HN O LO G Y
有
限
公
司
( H O LD IN G ) C O., LT D
薄膜片式固定电阻器 Thin Film Chip Fixed Resistor
版本号 Version No：T-2.0
T Series
◆负荷下降曲线 Power Derating Curve
额定负荷百分比
Percent rated load
使用温度范围 Operating Temperature Range: -55℃~155℃
100
80
60
40
20
0
-60
-40
-20
0
20
40
60
-55
80
100 120 140
70
160
155
环境温度 Ambient temperature (℃)
5.0 特性 Characteristics
试验项目
Test Item
电阻温度系数
T.C.R
标
准 Specification
常规功率系列
提升功率系列
Normal power rating
High power rating
在规定值内
within specified T.C.R
绝缘电阻
Insulation
Resistance
≥1000MΩ
耐电压
Voltage Proof
无击穿或飞弧
No breakdown or flashover
短时间过负载
Short Time
Overload
无可见损伤
No mechanical damage.
△R≤± (0.2%R＋0.05Ω)
耐焊接热
Resistance to
Soldering Heat
无可见损伤
No mechanical damage.
△R≤± (0.2%R＋0.05Ω)
可焊性
Solder-ability
可焊面积≥95%.
The termination coverage should be
95% cover min
温度快速变化
Rapid Change
of Temperature
无可见损伤
No mechanical damage.
△R≤± (0.25%R＋0.05Ω)
试 验 方 法
Test Method
(IEC 60115-1)
IEC 60115-1 4.8
+25℃/-55℃/+25℃/+125℃/+25℃
IEC 60115-1 4.6
在电极与基片间施加 100V±15V 直流电压,保
持 1 分钟,然后测绝缘电阻值。
Apply DC 100V between termination and
substrate for 1 minute, then check the insulation
resistance.
EC 60115-1 4.7
在电极与基片间以大约 100V/s 的速率施加有
效值为最大过负荷电压的交流电压，保持 60s
±5s.
Apply max. overload voltage of AC RMS at a
rate of approximately 100V/s between substrate
and terminations for 60s±5s.
IEC 60115-1 4.13
2.5 倍额定电压或最大过负载电压（取较小者）
保持 5 秒
Apply 2.5 times rated voltage or Max overload
voltage, whichever is lower, for 5 seconds.
IEC 60115-1 4.18
270℃±5℃锡槽，保持 10s±1s
Lead-free solder bath at 270℃±5℃ for 10s±1s
IEC 60115-1 4.17
245℃±5℃锡槽，保持 3s±0.3s
Lead-free solder bath at 245℃±5℃ for 3s±0.3s
IEC 60115-1 4.19
-55℃~155℃ 100 个循环
-55℃~155℃ 100cycles
10 / 19
风华高科
广
东
FENGHUA
风
华
FE NG H U A
高
新
科
A D VAN C ED
技
股
TE C HN O LO G Y
份
有
限
公
司
( H O LD IN G ) C O., LT D
薄膜片式固定电阻器 Thin Film Chip Fixed Resistor
版本号 Version No：T-2.0
T Series
标
试验项目
Test Item
70℃耐久性
Endurance at
70℃
稳态湿热
Damp Heat,
Steady State
低温负载
Operation at
Low
Temperature
准 Specification
常规功率系列
Normal power rating
提升功率系列
High power rating
无可见损伤
No mechanical damage.
无可见损伤
No mechanical damage.
△R≤± (0.2%R＋0.05Ω)
△R≤± (0.5%R＋0.05Ω)
无可见损伤
No mechanical damage.
无可见损伤
No mechanical damage.
△R≤± (0.3%R＋0.05Ω)
△R≤± (0.5%R＋0.05Ω)
无可见损伤
No mechanical damage.
无可见损伤
No mechanical damage.
△R≤± (0.2%R＋0.05Ω)
△R≤± (0.5%R＋0.05Ω)
测试方法
Test Method
IEC 60115-1 4.25.1
70℃±2℃额定电压或元件极限电压(取较小
者)通 1.5 小时,断 0.5 小时，持续 1000 小时。
Resistor should be exposed at 70℃±2℃, and
apply rated voltage or limiting element voltage,
whichever is lower, for 1.5h on, 0.5h off for
1000h.
IEC 60115-1 4.24
40℃±2℃，93%±3%RH，额定电压或元件极
限电压(取较小者)通 1.5 小时，断 0.5 小时，持
续 1000 小时。
Resistor should be exposed at 40℃±2℃
93%±3%RH,and apply rated voltage or limiting
element voltage, whichever is lower, for 1.5h
on, 0.5h off for 1000h.
IEC 60115-1 4.36
-55℃±5°C，无负载 1 小时，额定电压或元件
极限电压（取较小值）45 分钟，无负载 15 分
钟。
-55℃±5°C, 1h without load，rated voltage or
limiting element voltage whichever is lower for
45min, 15min without load.
上限类别温度
耐久性
Endurance
at Upper
Category
Temperature
无可见损伤
No mechanical damage.
△R≤± (0.2%R＋0.05Ω)
IEC 60115-1 4.25.3
155℃±2℃，96 小时
155℃±2℃，96 hrs
基板弯曲试验
Substrate
Bending Test
无可见损伤
No mechanical damage.
△R≤± (0.2%R＋0.05Ω)
IEC 60115-1 4.33
弯曲距离(Bending distance)：
0201、0402、0603、0805：5mm；
1206、1210：4mm； 2010、2512：2mm
保持时间(Duration)：60s±5s
11 / 19
风华高科
广
东
FENGHUA
风
华
高
FE NG H U A
新
科
A D VAN C ED
技
股
份
TE C HN O LO G Y
有
限
公
司
( H O LD IN G ) C O., LT D
薄膜片式固定电阻器 Thin Film Chip Fixed Resistor
版本号 Version No：T-2.0
T Series
6.0 包装 Package
6.1 编带包装 Taping
6.1.1 结构尺寸 Dimension And Structure
（A）载带尺寸 Carrier Tape Dimension
■纸带编带 Paper Carrier Tape
For 0201、0402 type
P0
T
P1
T
E
ΦD0
A
W
F
B
T1
P
01005
0201
0402
For 0603、0805、1206、1210 type
T
P0
E
ΦD0
A
F
W
B
P
P1
12 / 19
风华高科
广
东
FENGHUA
风
华
高
FE NG H U A
新
科
A D VAN C ED
技
股
TE C HN O LO G Y
份
有
限
公
司
( H O LD IN G ) C O., LT D
薄膜片式固定电阻器 Thin Film Chip Fixed Resistor
版本号 Version No：T-2.0
T Series
单位 Unit:mm
型号 Type
A
B
W
F
E
0201
0.70±0.10
0.40±0.10
8.00±0.20
3.50±0.05
1.75±0.10
0402
1.20±0.10
0.70±0.10
8.00±0.20
3.50±0.05
1.75±0.10
0603
1.85±0.10
1.10±0.10
8.00±0.20
3.50±0.05
1.75±0.10
0805
2.35±0.10
1.65±0.10
8.00±0.20
3.50±0.05
1.75±0.10
1206
3.50±0.20
1.90±0.20
8.00±0.20
3.50±0.05
1.75±0.10
1210
3.50±0.20
2.80±0.20
8.00±0.20
3.50±0.05
1.75±0.10
单位 Unit:mm
型号 Type
P
P0
P1
ФD0
0201
2.00±0.05
4.00±0.10
2.00±0.05
1.50±0.10
0402
2.00±0.05
4.00±0.10
2.00±0.05
1.50±0.10
0.42±0.05
0603
4.00±0.10
4.00±0.10
2.00±0.05
1.50±0.10
0.60±0.10
0805
4.00±0.10
4.00±0.10
2.00±0.05
1.50±0.10
0.75±0.10
1206
4.00±0.10
4.00±0.10
2.00±0.05
1.50±0.10
0.75±0.10
1210
4.00±0.10
4.00±0.10
2.00±0.05
1.50±0.10
0.75±0.10
T
T1：
0.28±0.
04
T：
0.42±0.
05
备注：0201 型号中 T1 指纸带方孔槽深；T 指纸带厚度。
Remark: For 0201type, T1 refers to the whole depth of paper carrier tape; T refers to the thickness of the paper carrier
tape.
■塑料带编带 Embossed taping
适用于 2010、2512：For 2010、2512：
P0
K0
E
ΦD0
A0
F
W
B0
P
P1
ΦD1
13 / 19
t
广
风华高科
东
风
FENGHUA
华
FE NG H U A
高
新
科
A D VAN C ED
技
股
份
TE C HN O LO G Y
有
限
公
司
( H O LD IN G ) C O., LT D
薄膜片式固定电阻器 Thin Film Chip Fixed Resistor
版本号 Version No：T-2.0
T Series
单位 Unit:mm
型号 Type
A0
B0
W
F
E
t
2010
5.45±0.10
2.77±0.10
12.00±0.10
5.50±0.10
1.75±0.10
0.24±0.05
2512
6.73±0.10
3.40±0.10
12.00±0.10
5.50±0.10
1.75±0.10
0.24±0.05
单位 Unit:mm
型号 Type
P
P0
P1
ΦD0
ΦD1
K0
2010
4.00±0.10
4.00±0.10
2.00±0.05
1.50+0.10/-0
1.50±0.10
0.84±0.10
2512
4.00±0.10
4.00±0.10
2.00±0.05
1.50+0.10/-0
1.50±0.10
0.81±0.10
（B）卷盘尺寸 Reel Dimension
型号 Type
0201
0402
0603
0805
1206
1210
2010
2512
M
W
T
A
B
C
D
178±2.0
9.5±1.0
12.5±1.5
2.0±0.5
13.0±0.5
21.0±0.5
58.0±2.0
178±2.0
13.0±0.5
15.5±1.5
2.0±0.5
13.0±0.5
21.0±0.5
57.0±2.0
C
A
6.1.2 编带包装标准 Taping Specification
M
D
B
W
T
（A）能力 Ability
■面带拉力 top tape peel strength
面带拉力强度为 11～70g(0.1N～0.7N，速度：300mm/min，经下列试验后不允许有破裂断带现象。
Peel strength is 11～70g(0.1N～0.7N) ，with speed of 300mm/min， and should not have flash and
tear after peeling.
165°～180°
拉力方向
peeling direction
测试方法 test method：
纸带
carrier tape
面胶
top tape
底带
bottom tape
14 / 19
广
风华高科
东
FENGHUA
风
华
FE NG H U A
高
新
科
A D VAN C ED
技
股
份
TE C HN O LO G Y
有
限
公
司
( H O LD IN G ) C O., LT D
薄膜片式固定电阻器 Thin Film Chip Fixed Resistor
版本号 Version No：T-2.0
T Series
■电阻松动自如,无粘面、底胶现象.
Resistor is free, no sticking to top tape and bottom tape.
■电阻易从纸带中取出,且芯片孔无机械损伤.
Resistor is easy to take out from carrier tape and chip hole have no mechanical damage.
（B）编带包装数量 Quantity In Taping
unit: PCS / reel
型号规格 Type
数量 Quantity
0201
0402
10000
0603
0805
1206
1210
5000
2010
2512
4000
（C）载带说明 Carrier Tape Statement
无组件
no components
有组件
have components
终端部
无组件
no components
前端部
牵引带（仅面胶）
lead Tape（only top tape）
牵引带
紙帶輸送方向
Direction
of
Feeding
长度 length
unit: mm
终端部 terminal
80～280
6.1.3 外包装 Outer Packaging
第一次包装：数量：1 卷～10 卷
the first package ：1～10 reels
前端部 front
牵引带 lead tape
350-400
120-140
第二次包装： 数量：最多 25 盒
the second package：25 case Max
■ 当包装数量不能达到最大时,剩余空隙部位采用辅助材料填满。
When quantity shall not reach the max ，the remaining empty space shall be buried with buffer material.
■ 当数量为最小时,使用别的方法包装,确保运输过程中无问题是至关重要的。
When the quantity is a few，alternative packing methods may be used. It is very important to ensure the safety of the
products during transportation.
15 / 19
风华高科
广
FENGHUA
东
风
华
FE NG H U A
高
新
科
A D VAN C ED
技
股
TE C HN O LO G Y
份
有
限
公
司
( H O LD IN G ) C O., LT D
薄膜片式固定电阻器 Thin Film Chip Fixed Resistor
版本号 Version No：T-2.0
T Series
6.1.4 标签 Label
■卷盘标签 label on the reel
(1.客户物料号 customer part No. 2.客户订单号 customer P/O) 3.型号规格 Part No
4.数量 quantity
5.标称阻值 resistance
6.额定功率 rated power
7.电阻值误差 tolerance
8.出厂日期 delivery date
9.QC 印章 QC marking
10．ROHS marking
■内箱标签 label on inner packaging box
(1.客户物料 customer part No. 2.客户订单号 customer P/O) 3.型号规格 Part No
4.数量 quantity
5.标称阻值 resistance
6.额定功率 rated power
7.电阻值误差 tolerance
8.出厂日期 delivery date
9.QC 印章 QC marking
10．ROHS marking
■外箱标签 label on outer packaging box
1.客户名称 customer name
4.风华型号规格 part No.
7.制造者名称 maker name
10. 客户订单号：customer P/O
13. 装箱清单号：Packing list number
16. 原产地 Country of origin
2.合同编号 contract No.
3.产品名称 product name
5.数量 quantity
6.箱号 case No.
8.QC 印章 QC marking
9. 客户订单号：customer P/O
11. 客户物料号：customer part No 12. 出货日期：delivery date
14. 毛重：gross weight
15. 净重：net weight
备注 Remark：
①( )部分可按客户要求而定。
The content with bracket could be designed according to customers’ requirement.
① 一般情况下，环保产品采用“ROHS”标示。
Usually, the environmental product will be used“ROHS” label.
卷盘标签上的环保标识
Environmental Logo on Reel Label
外箱上的环保标识
Environmental Logo on Outer Box
16 / 19
风华高科
广
FENGHUA
东
风
华
FE NG H U A
高
新
科
A D VAN C ED
技
股
份
TE C HN O LO G Y
有
限
公
司
( H O LD IN G ) C O., LT D

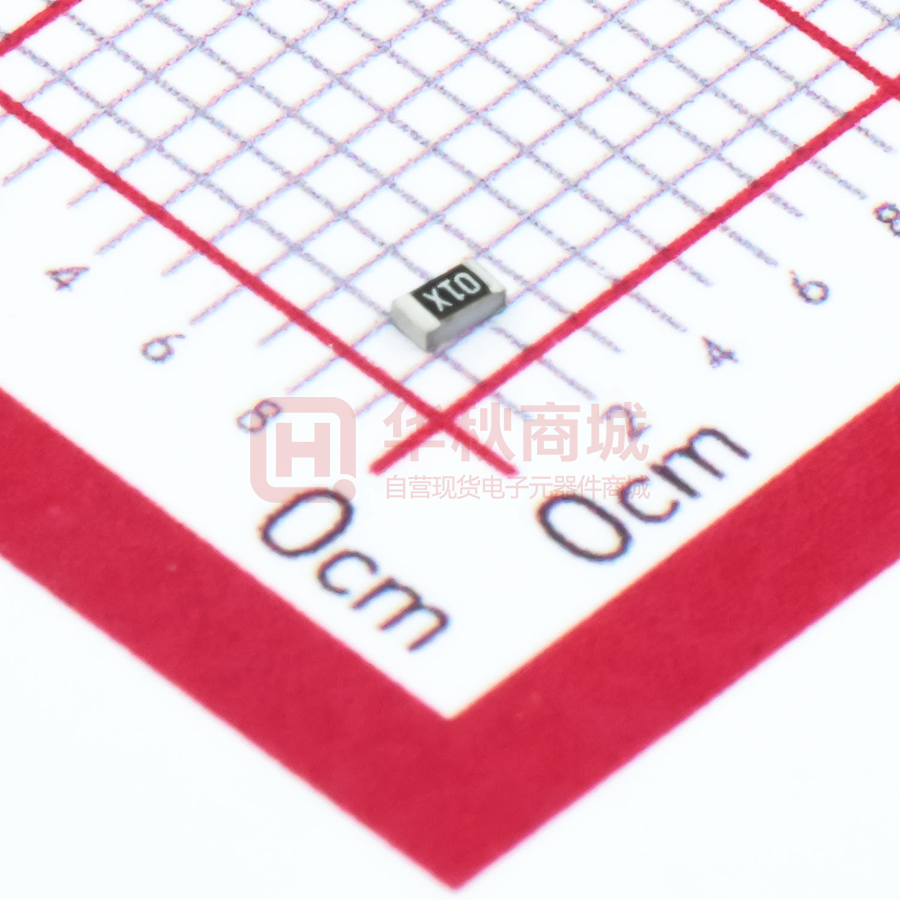

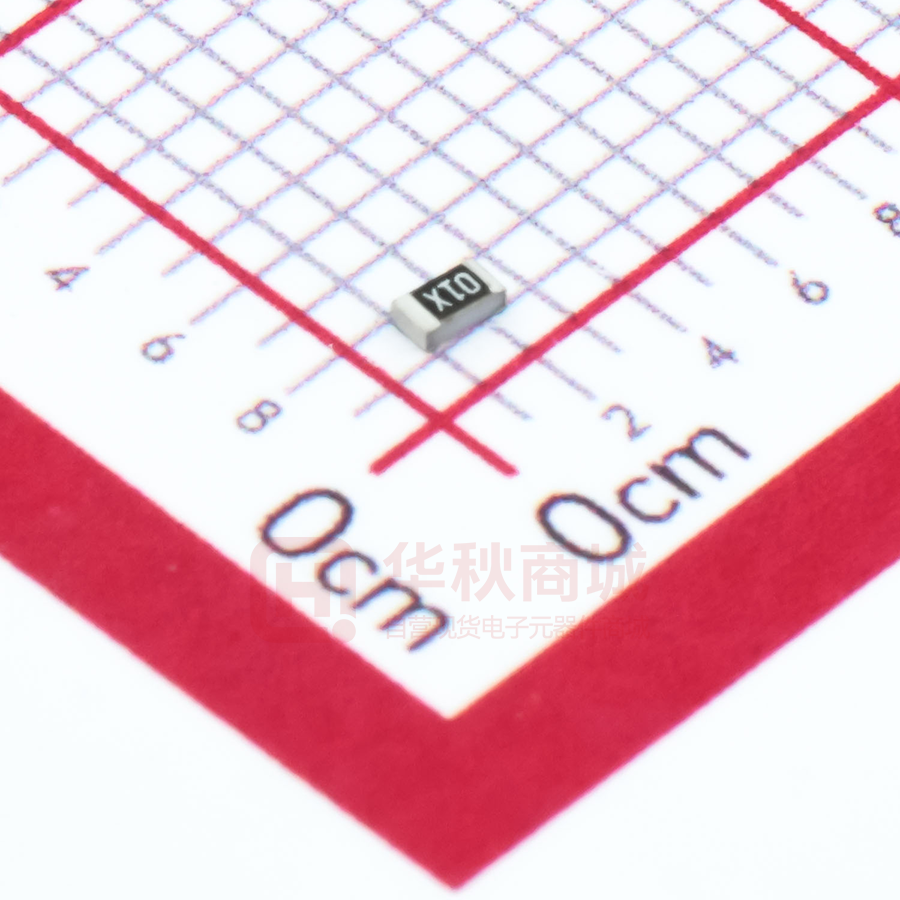

薄膜片式固定电阻器 Thin Film Chip Fixed Resistor
版本号 Version No：T-2.0
T Series
7.0 环保情况说明 Environmental Protection Statement
※ 产品符合 ROHS 指令 Compliant with ROHS Directive.
1）表面处理层（即外部电极）无铅（Pb≤100ppm）
The termination of the chip resistor is lead-free (Pb≤100ppm).
2）本体中的铅属于 ROHS 指令豁免的“玻璃中的铅”
The Pb in the resistor body is belong to the ROHS exemptions of “Pb in glass material ”
※ 根据中国《电子信息产品污染控制管理办法》的规定，片式电阻器的有害物质情况如下：
According to the requirement of Administration on the Control of Pollution caused by Electronic Information
Products, below are the hazardous substance information for the chip resistor：
有毒有害物质或元素 hazardous substance
部件名称
六价铬
多溴联苯
part name
铅（Pb）
汞（Hg）
镉（Cd）
（Cr6+）
（PBB）
片式电阻器
×
○
○
○
○
chip resistor
多溴二苯醚
（PBDE）
○
○：表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。
○: Indicates that this toxic or hazardous substance contained in all of the homogeneous materials for this part is
below the threshold requirement in ST/J11363-2006.
×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。
×: Indicates that this toxic or hazardous substance contained in at least one of the homogeneous materials used for
this part is above the threshold requirement in ST/J11363-2006.
※ 产品的环保使用期限标志如下：
The Environment Friendly Use Period logo as below：
50
备注：此环保使用期限只适用于产品是在本产品承认书中所规定的条件下工作。
Remarks：Above “Environment Friendly Use Period” only applicable under the condition specified in this approval sheet.
8.0 表面处理无铅片阻推荐使用的焊接曲线 Recommended Soldering Profile
■ 推荐的回流焊曲线Recommended re-flow profile
回流3次 Re-flow 3 times
17 / 19
风华高科
广
FENGHUA
东
风
华
FE NG H U A
高
新
科
A D VAN C ED
技
股
份
TE C HN O LO G Y
有
限
公
司
( H O LD IN G ) C O., LT D
薄膜片式固定电阻器 Thin Film Chip Fixed Resistor
版本号 Version No：T-2.0
T Series
■ 推荐的波峰焊曲线 Recommended wave solder profile
■ 推荐的 焊膏 / 焊锡 类型 Recommended solder alloy：96.5Sn-3.0Ag-0.5Cu
9.0 使用说明 Chip Resistor Instructions for Use
n 本产品在以下特殊环境下应用，性能可能会受到影响：
Application of the products in a special environment can deteriorate product performance：
1、在不同类型的液体，包括水，油，化学品，有机溶剂的使用。
Use in various types of liquid, including water, oils, chemicals, and organic solvents.
2、在户外直接暴露在阳光的地方，或在灰尘多的地方使用。
Use outdoors where the products are exposed to direct sunlight, or in dusty places.
3、在产品暴露的地方，有海风或腐蚀性气体，包括氯气 ，硫化氢，氨气，二氧化硫，二氧化氮等。
Use in places where the products are exposed to sea winds or corrosive gases, including CI2, H2S, NH3, SO2, and NO2
etc.
4、在产品暴露于静电或电磁波的地方使用。
Use in places where the products are exposed to static electricity or electromagnetic waves.
5、在产生热量的部件、塑料线，或其他易燃物品附近使用。
Use in proximity to heat-producing components, plastic cords, or other flammable items.
6、在用树脂或其他涂层材料密封产品的情况下使用。
Use involving sealing or coating the products with resin or other coating materials.
7、焊接后使用不洁焊料或使用水或水溶性清洗剂清洗产品。
Use involving unclean solder or use of water or water-soluble cleaning agents for cleaning after soldering.
18 / 19
风华高科
广
FENGHUA
东
风
华
FE NG H U A
高
新
科
A D VAN C ED
技
股
TE C HN O LO G Y
薄膜片式固定电阻器 Thin Film Chip Fixed Resistor
份
有
限
公
司
( H O LD IN G ) C O., LT D
版本号 Version No：T-2.0
T Series
10.0 产品使用注意事项 Precautions on Use of Products
1、避免采用超过正常额定功率的功率，超过额定功率的稳态负载条件下可能会对产品性能和可靠性产生负面影
响。
Avoid applying power exceeding normal rated power, exceeding the power rating under steady-state loading
condition may negatively affect product performance and reliability.
2、用镊子拿起产品时要小心。有可能会将保护或电阻体夹碎。
Be careful when pick up the products with tweezers. There may be a care that the overcoat and / or the body can be
chipped.
3、手工安装产品时，烙铁头不要触碰产品。
Soldering tip shall not touch the product when install product manually.
n
贮存条件:温度 5℃～30℃,相对湿度 30%～70%.
n
Storage conditions: T：5℃～30℃,RH：30%～70%.
建议在符合以上贮存条件下 6 个月内使用。
The products are suggested to be used within six months when received, and the storage condition mentioned above
should be followed.
请您盖章确认后将复印件返还我司，如三个月后未返回我司将视做默认接受。
Be sure to return a copy to our company after stamping your company acceptance, if no copy returned after three
months, we would judge that you shall receive and accept this approval sheet.
如承认书有任何变更，之前的版本自动作废。
If there is any amendment, a former version shall become invalid.
n
19 / 19
工商网监
湘ICP备2023018690号
