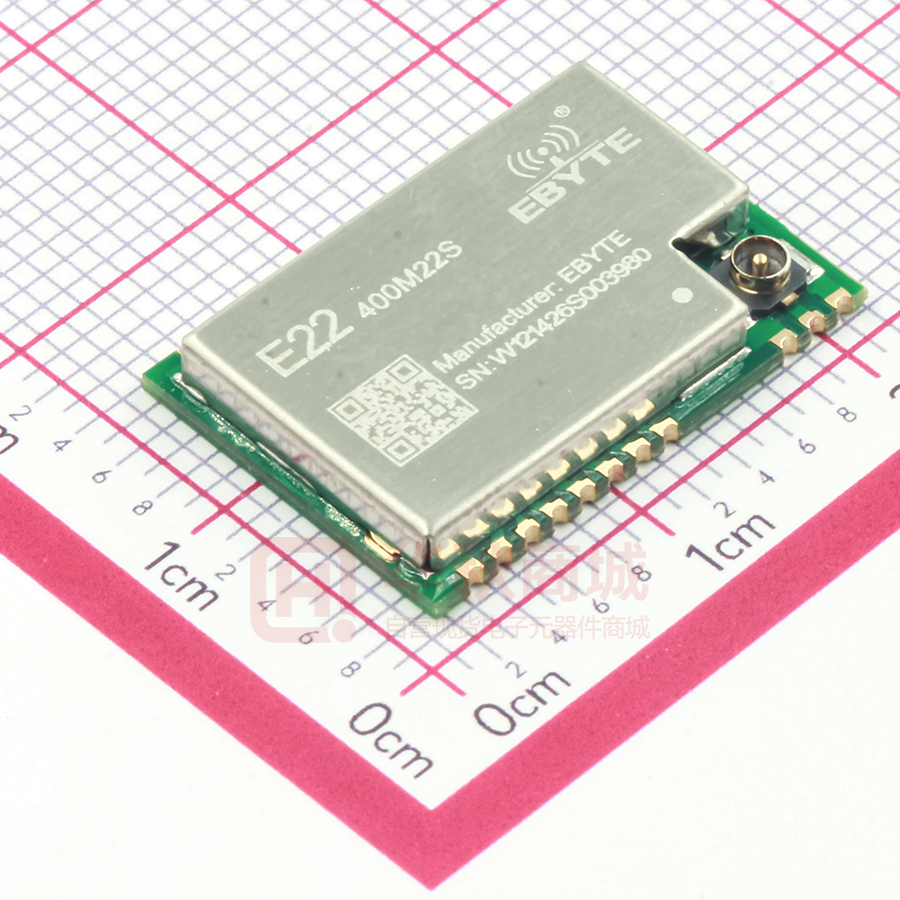

E22-400M22S

E22-400M22S 产品规格书 SX1268 433/470MHz 贴片型无线模块 成都亿佰特电子科技有限公司 E22-400M22S 产品规格书 目录 免责申明和版权公告............................................................................................................................................................ 2 第一章 概述.......................................................................................................................................................................... 3 1.1 简介.........................................................................................................................................................................3 1.2 特点功能.................................................................................................................................................................3 1.3 应用场景.................................................................................................................................................................3 第二章 规格参数.................................................................................................................................................................. 4 2.1 极限参数................................................................................................................................................................. 4 2.2 工作参数................................................................................................................................................................. 4 第三章 械尺寸与引脚定义.................................................................................................................................................. 5 第四章 基本操作.................................................................................................................................................................. 6 4.1 硬件设计................................................................................................................................................................. 6 4.2 软件编写................................................................................................................................................................. 6 第五章 基本应用.................................................................................................................................................................. 7 5.1 基本电路................................................................................................................................................................. 7 第六章 常见问题.................................................................................................................................................................. 7 6.1 传输距离不理想..................................................................................................................................................... 7 6.2 模块易损坏................................................................................................................................................ 8 6.3 误码率太高............................................................................................................................................................. 8 第七章 焊接作业指导.......................................................................................................................................................... 8 7.1 回流焊温度.............................................................................................................................................................8 7.2 回流焊曲线图.........................................................................................................................................................9 第八章 相关型号.................................................................................................................................................................. 9 第九章 天线指南................................................................................................................................................................ 10 9.1 天线推荐............................................................................................................................................................... 10 修订历史.............................................................................................................................................................................. 10 关于我们.............................................................................................................................................................................. 11 Copyright ©2012–2018，成都亿佰特电子科技有限公司 1 成都亿佰特电子科技有限公司 E22-400M22S 产品规格书 免责申明和版权公告 本文中的信息，包括供参考的 URL 地址，如有变更，恕不另行通知。 文档“按现状”提 供，不负任何担保责任，包括对适销性、适用于特定用途或非侵 权性的任何担保，和任何提 案、规格或样品在他处提到的任何担保。本文档不负任何责 任，包括使用本文档内信息产生 的侵犯任何专利权行为的责任。本文档在此未以禁止反 言或其他方式授予任何知识产权使用 许可，不管是明示许可还是暗示许可。 文中所得测试数据均为亿佰特实验室测试所得，实际结果可能略有差异。 文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。 最终解释权归成都亿佰特电子科技有限公司所有。 注 意 ： 由于产品版本升级或其他原因，本手册内容有可能变更。亿佰特电子科技有限公司保留在没有任何通知或者提示的情况 下对本手册的内容进行修改的权利。本手册仅作为使用指导，成都亿佰特电子科技有限公司尽全力在本手册中提供准确的信 息，但是成都亿佰特电子科技有限公司并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何明 示或暗示的担保。 Copyright ©2012–2018，成都亿佰特电子科技有限公司 2 成都亿佰特电子科技有限公司 E22-400M22S 产品规格书 第一章 概述 1.1 产品简介 E22-400M22S 是基于射频芯片 SX1268 为核心自主研发的超小体积并适 用于 433MHz、470MHz 贴片式 LoRaTM 无线模块。 由于采用原装进口的 SX1268 为模块核心，与上一代 LoRaTM 收发器相 比，抗干扰性能与通信距离得到了进一步提升。由于其采用全新的 LoRaTM 调制技术，在抗干扰性能、通信距离都远超现在的 FSK、GFSK 调制方式的产 品。该模块主要针对智能家庭、无线抄表、科研和医疗以及中远距离无线通信设备。由于射频性能与元器件选型均按照工业 级标准，并且该产品已获得 FCC、CE、RoHS 等国际权威认证报告，用户无需担忧其性能。该产品可覆盖 410~493MHz 超宽适用 频率范围并向下兼容 SX1278、SX1276。使用工业级高精度 32MHz 晶振。 由于该模块是纯射频收发模块需要使用 MCU 驱动或使用专用的 SPI 调试工具。 1.2 特点功能  实测通信距离可达 5.5km；  最大发射功率 160mW，软件多级可调；  支持全球免许可 ISM 433/470MHz 频段；  LoRaTM 模式下支持 0.018-62.5kbps 的数据传输速率；  FSK 模式下支持最高 300kpbs 的数据传输速率；  FIFO 容量大，支持 256Byte 数据缓存；  为支持密集网络推出的全新 SF5 扩频因子；  支持 1.8V~3.7V 供电，大于 3.3V 供电均可保证最佳性能；  工业级标准设计，支持-40 ~ 85°C 长时间使用；  IPEX 接口、邮票孔可选，便于用户二次开发，利于集成。 1.3 应用场景  家庭安防报警及远程无钥匙进入；  智能家居以及工业传感器等；  无线报警安全系统；  楼宇自动化解决方案；  无线工业级遥控器；  医疗保健产品；  高级抄表架构(AMI)；  汽车行业应用。 Copyright ©2012–2018，成都亿佰特电子科技有限公司 3 成都亿佰特电子科技有限公司 E22-400M22S 产品规格书 第二章 规格参数 2.1 极限参数 性能 主要参数 备注 最小值 最大值 电源电压（V） 0 3.7 超过 3.7V 永久烧毁模块 阻塞功率（dBm） - 10 近距离使用烧毁概率较小 工作温度（℃） -40 85 2.2 工作参数 性能 主要参数 工作电压（V） 典型值 最大值 1.8 3.3 3.7 3.3 通信电平（V） 功 耗 备注 最小值 ≥3.3V 可保证输出功率 使用 5V TTL 建议加电平转换 工作温度（℃） -40 - 85 工业级设计 工作频段（GHz） 410 433/470/490 493 支持 ISM 频段 发射电流（mA） 100 接收电流（mA） 6.5 休眠电流（nA） 180 瞬时功耗 软件关断 最大发射功率（dBm） 21.4 21.5 22.3 接收灵敏度（dBm） -144 -146 -147 空中速率为 0.3kbps 0.6k - 300k 用户编程控制 62.5k 用户编程控制 空中速率（bps） 0.018k 主要参数 描述 参考距离 5.5Km FIFO 256Byte 单次发送最大长度 晶振频率 32MHz 有源晶振 调制方式 LoRa(推荐) - 封装方式 贴片式 - 接口方式 邮票孔 通信接口 SPI - 外形尺寸 20* 14*2.8 mm - 天线接口 邮票孔/IPEX Copyright ©2012–2018，成都亿佰特电子科技有限公司 备注 晴朗空旷环境，天线增益 5dBi，天线高度 2.5 米，空中速率 0.3kbps。 间距 1.27mm 等效阻抗约 50 欧姆 4 成都亿佰特电子科技有限公司 E22-400M22S 产品规格书 第三章 械尺寸与引脚定义 引脚序号 引脚名称 引脚方向 1 GND 地线，连接到电源参考地 2 GND 地线，连接到电源参考地 3 GND 地线，连接到电源参考地 4 GND 地线，连接到电源参考地 5 GND 地线，连接到电源参考地 6 RXEN 输入 射频开关接收控制脚，连接外部单片机 IO，高电平有效 7 TXEN 输入 射频开关发射控制脚，连接外部单片机 IO 或 DIO2，高电平有效 8 DIO2 输入/输出 9 VCC 供电电源，范围 1.8V~3.7V（建议外部增加陶瓷滤波电容） 10 GND 地线，连接到电源参考地 11 GND 地线，连接到电源参考地 12 GND 地线，连接到电源参考地 13 DIO1 输入/输出 14 BUSY 输出 Copyright ©2012–2018，成都亿佰特电子科技有限公司 引脚用途 可配置的通用 IO 口（详见 SX1262 手册） 可配置的通用 IO 口（详见 SX1262 手册） 用于状态指示（详见 SX1262 手册） 5 成都亿佰特电子科技有限公司 E22-400M22S 产品规格书 15 NRST 输入 芯片复位触发输入脚，低电平有效 16 MISO 输出 SPI 数据输出引脚 17 MOSI 输入 SPI 数据输入引脚 18 SCK 输入 SPI 时钟输入引脚 19 NSS 输入 模块片选引脚，用于开始一个 SPI 通信 20 GND 地线，连接到电源参考地 21 ANT 天线接口，邮票孔（50 欧姆特性阻抗） 22 GND 地线，连接到电源参考地 第四章 基本操作 4.1 硬件设计  推荐使用直流稳压电源对该模块进行供电，电源纹波系数尽量小，模块需可靠接地；  请注意电源正负极的正确连接，如反接可能会导致模块永久性损坏；  请检查供电电源，确保在推荐供电电压之间，如超过最大值会造成模块永久性损坏；  请检查电源稳定性，电压不能大幅频繁波动；  在针对模块设计供电电路时，往往推荐保留 30%以上余量，有整机利于长期稳定地工作；  模块应尽量远离电源、变压器、高频走线等电磁干扰较大的部分；  高频数字走线、高频模拟走线、电源走线必须避开模块下方，若实在不得已需要经过模块下方，假设模块焊 接在 Top Layer，在模块接触部分的 Top Layer 铺地铜（全部铺铜并良好接地），必须靠近模块数字部分并走 线在 Bottom Layer；  假设模块焊接或放置在 Top Layer，在 Bottom Layer 或者其他层随意走线也是错误的，会在不同程度影响模 块的杂散以及接收灵敏度；  假设模块周围有存在较大电磁干扰的器件也会极大影响模块的性能，跟据干扰的强度建议适当远离模块，若 情况允许可以做适当的隔离与屏蔽；  假设模块周围有存在较大电磁干扰的走线（高频数字、高频模拟、电源走线）也会极大影响模块的性能，跟 据干扰的强度建议适当远离模块，若情况允许可以做适当的隔离与屏蔽；  通信线若使用 5V 电平，必须串联 1k-5.1k 电阻（不推荐，仍有损坏风险）；  尽量远离部分物理层亦为 2.4GHz 的 TTL 协议，例如：USB3.0；  天线安装结构对模块性能有较大影响，务必保证天线外露，最好垂直向上。当模块安装于机壳内部时，可使 用优质的天线延长线，将天线延伸至机壳外部；  天线切不可安装于金属壳内部，将导致传输距离极大削弱。  建议在外部 MCU 的 RXD/TXD 增加 200R 的保护电阻。 4.2 软件编写  此模块为 SX1268/SX1262，其驱动方式完全等同于 SX1268/SX1262，用户可以完全按照 SX1268/SX1262 芯片册进行操作；  DIO1、DIO2 是一般通用 IO 口，可以配置成多种功能；其中 DIO2 可以与 TXEN 连接，不与 MCU 的 IO 口连接，用于控制 射频开关发射，详见 SX1262 手册，若不使用可以悬空；  内部使用 DIO3 为 32MHz TCXO 晶振供电。 （DIO3 配置输出 2.2V） 。 Copyright ©2012–2018，成都亿佰特电子科技有限公司 6 成都亿佰特电子科技有限公司 E22-400M22S 产品规格书 第五章 基本应用 5.1 基本电路 第六章 常见问题 6.1 传输距离不理想  当存在直线通信障碍时，通信距离会相应的衰减；  温度、湿度，同频干扰，会导致通信丢包率提高；  地面吸收、反射无线电波，靠近地面测试效果较差；  海水具有极强的吸收无线电波能力，故海边测试效果差。  天线附近有金属物体，或放置于金属壳内，信号衰减会非常严重；  功率寄存器设置错误、空中速率设置过高（空中速率越高，距离越近）；  室温下电源低压低于推荐值，电压越低发功率越小； Copyright ©2012–2018，成都亿佰特电子科技有限公司 7 成都亿佰特电子科技有限公司  E22-400M22S 产品规格书 使用天线与模块匹配程度较差或天线本身品质问题。 6.2 模块易损坏  请检查供电电源，确保在推荐供电电压之间，如超过最大值会造成模块永久性损坏。  请检查电源稳定性，电压不能大幅频繁波动。  请确保安装使用过程防静电操作，高频器件静电敏感性。  请确保安装使用过程湿度不宜过高，部分元件为湿度敏感器件。  如果没有特殊需求不建议在过高、过低温度下使用。 6.3 误码率太高  附近有同频信号干扰，远离干扰源或者修改频率、信道避开干扰；  SPI 上时钟波形不标准，检查 SPI 线上是否有干扰，SPI 总线走线不宜过长；  电源不理想也可能造成乱码，务必保证电源的可靠性；  延长线、馈线品质差或太长，也会造成误码率偏高； 第七章 焊接作业指导 7.1 回流焊温度 Profile Feature 曲线特征 Sn-Pb Assembly Pb-Free Assembly 锡膏 Sn63/Pb37 Sn96.5/Ag3/Cu0.5 Preheat Temperature min （Tsmin） 最小预热温度 100℃ 150℃ Preheat temperature max (Tsmax) 最大预热温度 150℃ 200℃ Preheat Time (Tsmin to Tsmax)(ts) 预热时间 60-120 sec 60-120 sec Average ramp-up rate(Tsmax to Tp) 平均上升速率 3℃/second max 3℃/second max 液相温度 183℃ 217℃ 液相线以上的时间 60-90 sec 30-90 sec 峰值温度 220-235℃ 230-250℃ 平均下降速率 6℃/second max 6℃/second max 25℃到峰值温度的时间 6 minutes max 8 minutes max Solder Paste Liquidous Temperature (TL) Time（tL）Maintained Above（TL） Peak temperature（Tp） Aveage ramp-down rate（Tp to Tsmax） Time 25℃ to peak temperature Copyright ©2012–2018，成都亿佰特电子科技有限公司 8 成都亿佰特电子科技有限公司 E22-400M22S 产品规格书 7.2 回流焊曲线图 第八章 相关型号 产品型号 芯片方案 载波频率 Hz 发射功率 dBm 测试距离 km 封装形式 产品尺寸 mm 天线形式 E22-400T22S SX1268 430M 470M 22 5.5 贴片 16*26 邮票孔/IPEX E22-400M30S SX1268 433M 470M 30 10 贴片 24*38.5 邮票孔/IPEX E22-900M30S SX1262 868M 915M 30 10 贴片 24*38.5 邮票孔/IPEX E22-900M22S SX1262 868M 915M 22 5.5 贴片 14*20 邮票孔/IPEX E22-400M22S SX1268 433M 470M 22 5.5 贴片 14*20 邮票孔/IPEX Copyright ©2012–2018，成都亿佰特电子科技有限公司 9 成都亿佰特电子科技有限公司 E22-400M22S 产品规格书 第九章 天线指南 9.1 天线推荐 天线是通信过程中重要角色，往往劣质的天线会对通信系统造成极大的影响，故我司推荐部分天线作为配套 我司无线模块且性能较为优秀且价格合理的天线。 产品型号 类型 频段 Hz 接口 增益 dBi 高度 馈线 功能特点 TX433-NP-4310 柔性 PCB 天线 433M SMA-J 2 43.8*9.5mm - 内置柔性，FPC 软天线 TX433-JW-5 胶棒天线 433M SMA-J 2 50mm - 可弯折胶棒，全向天线 TX433-JWG-7 胶棒天线 433M SMA-J 2.5 75mm - 可弯折胶棒，全向天线 TX433-JK-20 胶棒天线 433M SMA-J 3 210mm - 可弯折胶棒，全向天线 TX433-JK-11 胶棒天线 433M SMA-J 2.5 110mm - 可弯折胶棒，全向天线 TX433-XP-200 吸盘天线 433M SMA-J 4 19cm 200cm 吸盘天线，高增益 TX433-XP-100 吸盘天线 433M SMA-J 3.5 18.5cm 100cm 吸盘天线，高增益 TX433-XPH-300 吸盘天线 433M SMA-J 6 96.5cm 300cm 车载吸盘天线，超高增益 TX433-JZG-6 胶棒天线 433M SMA-J 2.5 52mm - 超短直式，全向天线 TX433-JZ-5 胶棒天线 433M SMA-J 2 52mm - 超短直式，全向天线 TX490-XP-100 吸盘天线 490M SMA-J 50 12cm 100cm 吸盘天线，高增益 TX490-JZ-5 胶棒天线 490M SMA-J 50 50mm - 超短直式，全向天线 修订历史 版本 修订日期 修订说明 维护人 1.00 2017/10/16 初始版本 huaa 1.10 2018/5/23 内容增加 huaa 1.20 2018/9/18 手册拆分 huaa 1.3 2020-11-26 错误修正 Linson Copyright ©2012–2018，成都亿佰特电子科技有限公司 10 成都亿佰特电子科技有限公司 E22-400M22S 产品规格书 关于我们 销售热线：4000-330-990 公司电话：028-61399028 技术支持：support@cdebyte.com 官方网站：www.ebyte.com 公司地址：四川省成都市高新西区西区大道 199 号 B5 栋 Copyright ©2012–2018，成都亿佰特电子科技有限公司 11
