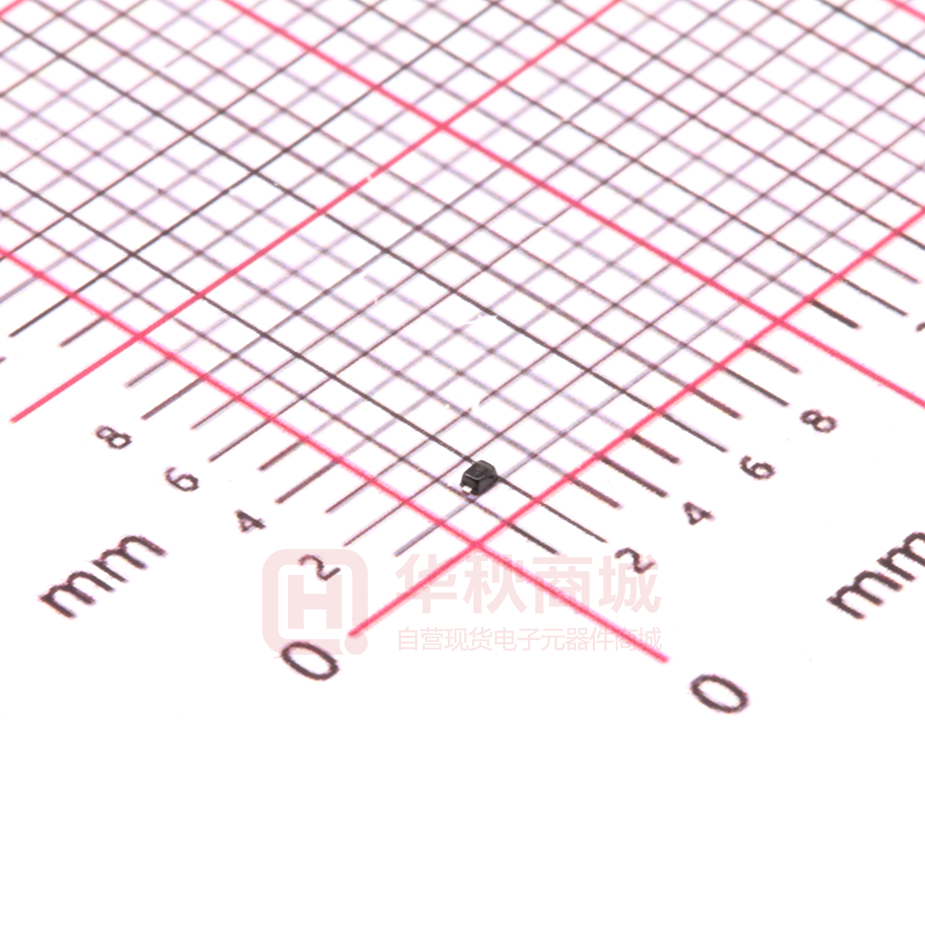

RLSD92A051LC

厂商：
RUILON(瑞隆源)
封装：
SOD923
描述：
SOD923 Vc=9.8V,Ipp=1A,150W

数据手册：

下载RLSD92A051LC.pdf

立即购买

详情介绍
数据手册
价格&库存

RLSD92A051LC 数据手册

TVS/ESD Arrays RLSD92A051LC Series Circuit Protection System Revision:DEC-16 Please refer to http://www.ruilon.com.cn for current information. 1 4 Fig.6 Fig.6 3 Fig.10 2 3 TVS/ESD Arrays - RLSD92A051LC Series Features 1 4 • 150 Watts Peak Pulse Power per Line (tp = 8/20μs) • Working voltages: 5V • Low Leakage Current • Low operating and clamping voltages • Lead Free/RoHS compliant • Solid-state silicon avalanche technology • Provides ESD protection to IEC61000-4-2(ESD): ±15kV (air discharge) ±8kV (contact discharge) 3 Fig.11 Fig.7 2 3 Fig.7 Mechanical Characteristics Pinout and Functional Block Diagram 1 4 3 Fig.12 1 • SOD-923 package • Molding compound flammability rating: UL 94V-0 • Quantity Per Reel : 8,000pcs • Reel Size : 7 inch • Lead Finish : Lead Free 2 3 2 Fig.8 Applications 1 4 • Cell Phone Handsets and Accessories • Microprocessor based equipment • Personal Digital Assistants (PDA’s) • Notebooks, Desktops, and Servers • Portable Instrumentation • Pagers Peripherals 3 Fig.13 2 3 Part Number Code R L S D 9 2 A SOD-923 Straight foot overhanging 3 Fig.14 Package 5 Fig.9 1 5 LOGO 0 VRWM:5V 1 L C V= Unidirectional C= Bidirectional 2 4 Protects 1 Lines Circuit Protection System Low capacitance Revision:DEC-16 Please refer to http://www.ruilon.com.cn for current information. Page:1 TVS/ESD Arrays - RLSD92A051LC Series Absolute Maximum Rating Rating Symbol Value Units Ppk 150 Watts ESD Voltage (Contact) VESD ±8 Kv ESD Voltage (Air) VESD ±15 Kv - 40 A Lead Sold TL 260 (10 sec.) °C Operating Temperature TJ -55 to +125 °C TSTG -55 to +150 °C Peak Pulse Power (tp =8/20μs) IEC61000-4-4(EFT) Storage Temperature Electrical Parameters (T=25°C) Electrical Characteristics(@ 25°C Unless Otherwise Specified) Type Number RLSD92A051LC Reverse Stand-Off Voltage Minimum Breakdown Voltage Peak Pulse Voltage @8/20μS Peak Pulse Current @8/20μS Reverse Leakage @VRWM Typical Capacitance VRWM VBR@1mA VC@1A IPP IR@VRWM CJ@ 1 MHz V V V A μA pF 5.0 6.0 9.8 1.0 1.0 0.7 Circuit Protection System Revision:DEC-16 Please refer to http://www.ruilon.com.cn for current information. Page:2 TVS/ESD Arrays - RLSD92A051LC Series Typical Characteristics Circuit Protection System Revision:DEC-16 Please refer to http://www.ruilon.com.cn for current information. Page:3 TVS/ESD Arrays - RLSD92A051LC Series Recommended Soldering Conditions Profile Feature Pb-Free Assembly Average ramp-up rate (TL to TP) 3°C/second max. Preheat -Temperature Min (TS min) -Temperature Max (TS max) -Time (min to max) (ts) TS max to TL -Ramp-up Rate Time maintained above: -Temperature (TL) -Time (tL) 150°C 200°C 60-180 seconds 3°C/second max. 217°C 60-150 seconds Peak Temperature (TP) 260°C Time within 5°C of actual Peak Temperature (tP) Ramp-down Rate Time 25°C to Peak Temperature Circuit Protection System 20-40 seconds 6°C/second max. 8 minutes max. Revision:DEC-16 Please refer to http://www.ruilon.com.cn for current information. Page:4 TVS/ESD Arrays - RLSD92A051LC Series D Dimensions DIM E 1 b 2 2X 0.08(0.0032) X Y A c L Inches Millimeters Min Nom Max Min Nom Max A 0.014 0.016 0.017 0.36 0.40 0.43 b 0.006 0.008 0.010 0.15 0.20 0.25 C 0.003 0.005 0.007 0.07 0.12 0.17 D 0.030 0.031 0.038 0.75 0.80 0.85 E 0.022 0.024 0.026 0.55 0.60 0.65 HE 0.037 0.039 0.041 0.95 1.00 1.05 L 0.002 0.004 0.006 0.05 0.10 0.15 HE Circuit Protection System Revision:DEC-16 Please refer to http://www.ruilon.com.cn for current information. Page:5

下载 PDF

RLSD92A051LC

物料型号：RLSD92A051LC系列

器件简介： - 该系列提供每线150瓦的峰值脉冲功率（tp = 8/20μs）。 - 工作电压为5V。 - 低漏电流。 - 低操作和钳位电压。 - 符合无铅/RoHS标准。 - 采用固态硅雪崩技术。 - 根据IEC61000-4-2(ESD)标准提供ESD保护：±15kV（空气放电）和±8kV（接触放电）。

引脚分配： - 该系列有3个引脚，具体引脚功能未在文档中详细说明，但通常TVS/ESD阵列会有保护地、输入和输出引脚。

参数特性： - 峰值脉冲功率：150瓦 - ESD电压（接触）：+8千伏 - ESD电压（空气）：±15千伏 - IEC61000-4-4（EFT）：40安培 - 引线焊接：260摄氏度（10秒） - 工作温度范围：-55至+125摄氏度 - 存储温度范围：-55至+150摄氏度

功能详解： - 该系列用于保护电路免受静电放电（ESD）和电气快速瞬变（EFT）的影响。 - 适用于单向和双向保护。 - 具有低电容特性，适合高速信号线路。

应用信息： - 适用于手机、手持设备和配件。 - 基于微处理器的设备。 - 个人数字助理（PDA）。 - 笔记本电脑、台式机和服务器。 - 便携式仪器。 - 寻呼机和外围设备。

封装信息： - 封装类型：SOD-923。 - 封装材料的阻燃等级：UL 94V-0。 - 每卷数量：8000片。 - 卷径：7英寸。 - 引线表面处理：无铅。

焊接条件： - 预热温度：150°C。 - 焊接峰值温度：260°C。 - 焊接时间：60-180秒。 - 维持时间：217°C下60-150秒。

封装尺寸： - 封装尺寸为SOD-923，具体尺寸参数在文档中有详细说明。
