ATD5984

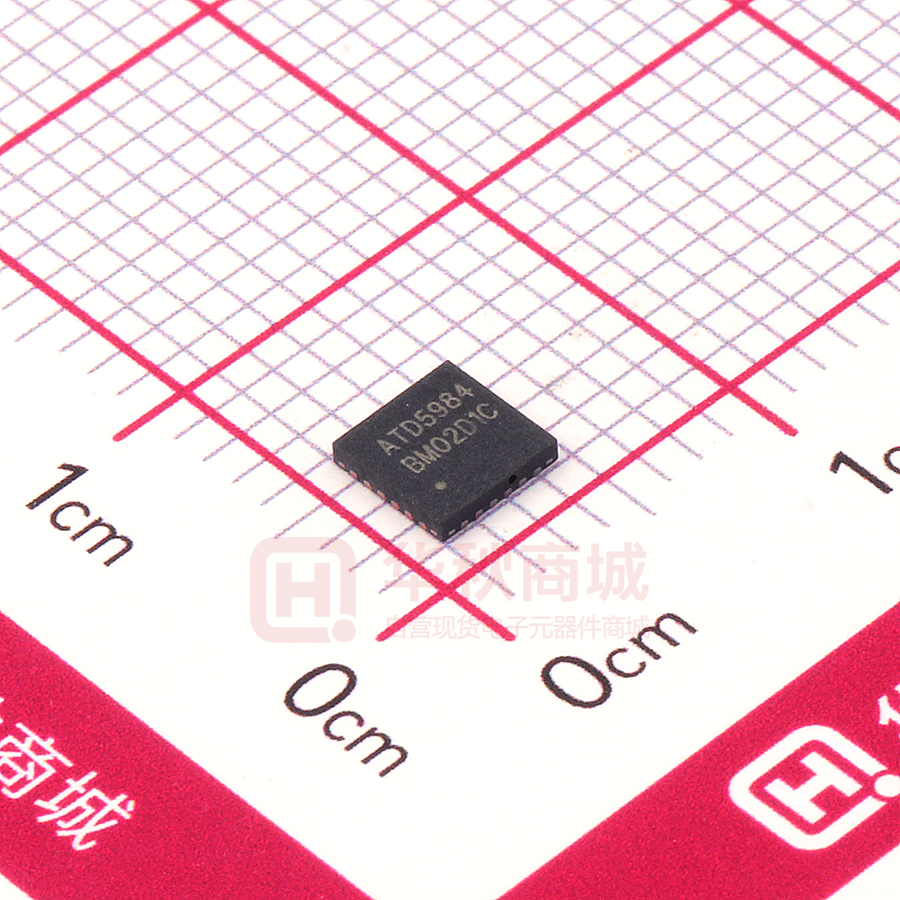

ATD5984 杭州中科微电子有限公司 内置转换器和过流保护的微特步进电机驱动芯片 描述 特点 ATD5984是一款内部集成了译码器的微特步进电机 驱动器，能使双极步进电机以全、半、1/4、/1/8、1/16 和1/32步进模式工作。步进模式由逻辑输入管脚MSx选 择。其输出驱动能力达到28V±1.6A。 译码器是ATD5984易于使用的关键，通过STEP管脚 输入一个脉冲就可以使电机完成一次步进，省去了相序 表，高频控制线及复杂的编程接口，使其更适于没有复 杂的微处理器或微处理器负担过重的场合。 在步进操作期间，ATD5984的内部电路可以自动的 控制其PWM操作工作在快、慢及混合衰减模式。在混合 衰减模式下，器件初始经过一段时间的快衰减后，将切 换至慢衰减模式直至固定关断时间结束。混合衰减模式 控制不但降低了电机工作时产生的噪声，还增加了步进 的准确性，同时减小了系统的功耗。 同步整流控制电路改善了PWM操作时的功耗。内部 保护电路包括：带迟滞的过热保护、欠压锁定及过流保 护。 ATD5984提供带有散热焊盘的QFN24封装，能有效 改善散热性能，且是无铅产品，符合环保标准。 ●低导通电阻RDS(ON) ，800mΩ(HS+LS) ●自动检测和选择电流衰减模式 ●支持电流慢衰减和混合衰减模式 ●同步整流功能降低功耗 ●内部欠压锁定 ●过流保护 ●QFN封装 ●过热关断电路 ●对地短路保护 ●负载短路保护 ●低电流睡眠模式，
