LM78XX
1.5A 三端正电压稳压电路
描述
LM78XX 系列内部集成限流保护，热关断和
安全工作保护功能，使其从本质上不会被损坏。如
果散热片允许，电路能持续工作在 1.5A 电流下。尽
管设计初就固定了输出电压，但可以通过外部器件
来调整输出电压和电流。
TO-220
特点
输出电流能达到 1.5A
输出电压有 5V,6V,8V,9V,10V,12V,15V,18V
热保护
短路电流保护
输出安全工作范围保护

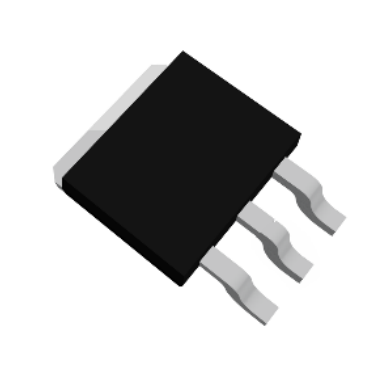

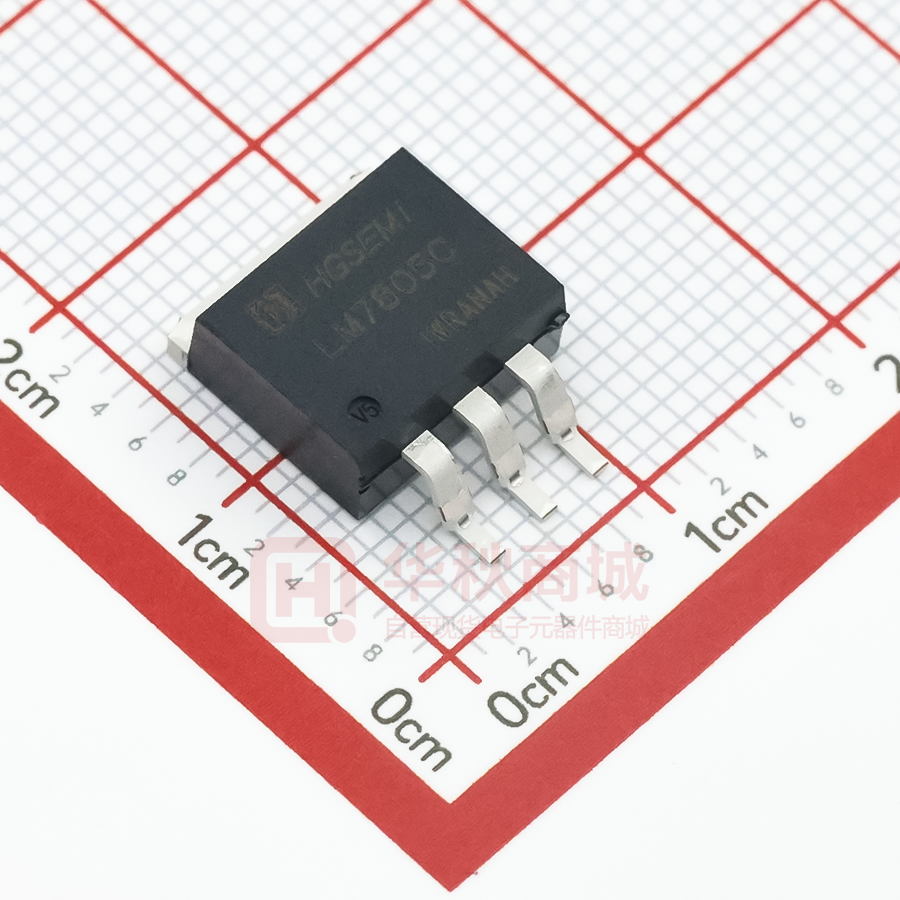

TO-263
应用
各种稳压电路
订购信息
产品名称
LM7805CT
LM7806CT
LM7808CT
LM7809CT
LM7810CT
LM7812CT
LM7815CT
LM7818CT
http://www.hgsemi.com.cn
封装
打印名称
包装
包装数量
TO-220-3L
LM7805C
LM7806C
LM7808C
LM7809C
LM7810C
LM7812C
LM7815C
LM7818C
管装
管装
管装
管装
管装
管装
管装
管装
1000 只/盒
1000 只/盒
1000 只/盒
1000 只/盒
1000 只/盒
1000 只/盒
1000 只/盒
1000 只/盒
1
2021 AUG
LM78XX
产品名称
LM7805CS/TR
LM7806CS/TR
LM7808CS/TR
LM7809CS/TR
LM7810CS/TR
LM7812CS/TR
LM7815CS/TR
LM7818CS/TR
LM7805IT
LM7806IT
LM7808IT
LM7809IT
LM7810IT
LM7812IT
LM7815IT
LM7818IT
LM7805IS/TR
LM7806IS/TR
LM7808IS/TR
LM7809IS/TR
LM7810IS/TR
LM7812IS/TR
LM7815IS/TR
LM7818IS/TR
http://www.hgsemi.com.cn
封装
TO-263-3L
TO-220-3L
TO-263-3L
2
打印名称
包装
包装数量
LM7805C
LM7806C
LM7808C
LM7809C
LM7810C
LM7812C
LM7815C
LM7818C
LM7805I
LM7806I
LM7808I
LM7809I
LM7810I
LM7812I
LM7815I
LM7818I
LM7805I
LM7806I
LM7808I
LM7809I
LM7810I
LM7812I
LM7815I
LM7818I
编带
编带
编带
编带
编带
编带
编带
编带
管装
管装
管装
管装
管装
管装
管装
管装
编带
编带
编带
编带
编带
编带
编带
编带
500/盘
500/盘
500/盘
500/盘
500/盘
500/盘
500/盘
500/盘
1000 只/盒
1000 只/盒
1000 只/盒
1000 只/盒
1000 只/盒
1000 只/盒
1000 只/盒
1000 只/盒
500/盘
500/盘
500/盘
500/盘
500/盘
500/盘
500/盘
500/盘
2021 AUG
LM78XX
原理图
连续导通器件
1
输入
电流发生器
启动电流
基准电压
3
输出
SOA保护
误差放大器
热保护
图1
LM
2
地
78 XX 原理图
管脚描述
OUTPUT
GND
INPUT
OUTPUT
GND
INPUT
3
2
1
图 2 TO-263
图 3 TO-220
极限参数(无特别说明时，TA= 25℃)
参数
符号
范围
单位
电源电压
Vcc
35
V
TO-220
热阻-结到壳
热阻-结到空气
TO-263
16.7
RθJC
45.6
TO-252
48.4
TO-220
23.9
TO-263
RθJA
44.8
TO-252
工作温度
贮藏温度
http://www.hgsemi.com.cn
℃/W
℃/W
38
TOPR
LM78XXC
0 ~ +70
℃
LM78XXI
-40 ~ +85
℃
-65 ~ +150
℃
TSTG
3
2021 AUG
LM78XX
电参数(无特别说明时，Io=1A，CI=0.33uF，Co=0.1uF，TA= -20~+125℃)
LM 7805（无特别说明时，Vcc=10V）
参数
符号
输出电压
电压线性
Vo
测试条件
最小值
典型值
最大值
TA= 25℃
4.9
5.0
5.1
5.0mA≤Io≤1.0A,
Po≤15W
Vi=7.5V~20V
4.8
5.0
5.2
Vi=7.5V~25V
Io=500mA
5
50
Vi=8V~12V
3
50
Vi=7.2V~
20V
5
50
Vi=8V~12
V
1.5
25
Io=5mA~
1.5A
9
50
Io=250~
750mA
4
25
5
8
Regline
TA= 25℃
电流线性
Regload
静态电流
IQ
静态电流
变化量
ΔIQ
TA= 25℃
TA= 25℃
单位
V
mV
mV
Io=5mA~1.0A
0.5
Vi=8V~25V, Io=500mA
0.8
Vi=7.5V~20V,
TA= 25℃
0.8
mA
mA
输出电压
温漂
ΔVo/ΔT
Io=5mA
-0.8
mV/℃
输出噪声
VN
f=10Hz~100kHz,
TA= 25℃
42
uV/Vo
纹波抑制比
RR
f=120Hz, Vi=8V~18V
Io=500mA
73
dB
下降电压
VDROP
Io=1A, TA= 25℃
2
V
输出电阻
Ro
f=1kHz
17
mΩ
短路电流
ISC
Vi=35V, TA= 25℃
10
mA
峰值电流
IPK
TA= 25℃
1.8
A
http://www.hgsemi.com.cn
4
2021 AUG
LM78XX
LM 7806
（无特别说明时，Vcc=11V）
参数
符号
输出电压
电压线性
Vo
测试条件
最小值
典型值
最大值
TA= 25℃
5.58
6.0
6.12
5.0mA≤Io≤1.0A,
Po≤15W
Vi=8.6V~21V
5.76
6.0
6.24
Vi=8.6V~25V
Io=500mA
5
58
Vi=9V~13V
4
58
Vi=8.3V~
21V
5
58
Vi=8V~12
V
1.5
30
Io=5mA~
1.5A
9
58
Io=250~
750mA
5.0
30
5
8
Regline
TA= 25℃
电流线性
Regload
静态电流
IQ
静态电流
变化量
ΔIQ
TA= 25℃,
TA= 25℃
单位
V
mV
mV
Io=5mA~1.0A
0.5
Vi=9V~25V, Io=500mA
0.8
Vi=8.5V~21V,
TA= 25℃
0.8
mA
mA
输出电压
温漂
ΔVo/ΔT
Io=5mA
-0.8
mV/℃
输出噪声
VN
f=10Hz~100kHz,
TA= 25℃
45
uV/Vo
纹波抑制比
RR
f=120Hz, Vi=9V~19V
Io=500mA
75
dB
下降电压
VDROP
Io=1A, TA= 25℃
2
V
输出电阻
Ro
f=1kHz
19
mΩ
短路电流
ISC
Vi=35V, TA= 25℃
10
mA
峰值电流
IPK
TA= 25℃
1.8
A
http://www.hgsemi.com.cn
5
2021 AUG
LM78XX
LM 7808
（无特别说明时，Vcc=14V）
参数
符号
输出电压
电压线性
Vo
测试条件
最小值
典型值
最大值
TA= 25℃
7.84
8.0
8.16
5.0mA≤Io≤1.0A,
Po≤15W
Vi=10.6V~23V
7.7
8.0
8.3
Vi=10.6V~25V
Io=500mA
6
78
Vi=11V~17V
3
78
Vi=10.4V
~21V
6
78
Vi=11V~
17V
2
40
Io=5mA~
1.5A
12
78
Io=250~
750mA
5.0
40
5
8
Regline
TA= 25℃
电流线性
Regload
静态电流
IQ
静态电流
变化量
ΔIQ
TA= 25℃,
TA= 25℃
单位
V
mV
mV
Io=5mA~1.0A
0.5
Vi=11V~25V,
Io=500mA
0.8
Vi=10.6V~23V,
TA= 25℃
0.8
mA
mA
输出电压
温漂
ΔVo/ΔT
Io=5mA
-0.8
mV/℃
输出噪声
VN
f=10Hz~100kHz,
TA= 25℃
52
uV/Vo
纹波抑制比
RR
f=120Hz,
Vi=11.5V~21.5V
Io=500mA
73
dB
下降电压
VDROP
Io=1A, TA= 25℃
2
V
输出电阻
Ro
f=1kHz
18
mΩ
短路电流
ISC
Vi=35V, TA= 25℃
10
mA
峰值电流
IPK
TA= 25℃
1.8
A
http://www.hgsemi.com.cn
6
2021 AUG
LM78XX
LM 7809
（无特别说明时，Vcc=15V）
参数
符号
输出电压
电压线性
Vo
测试条件
最小值
典型值
最大值
TA= 25℃
8.82
9.0
9.18
5.0mA≤Io≤1.0A,
Po≤15W
Vi=11.2V~24V
8.65
9.0
9.35
Vi=11.7V~25V
Io=500mA
6
88
Vi=12.5V~19V
4
88
Vi=11.5V
~24V
6
88
Vi=12.5V
~19V
2
45
Io=5mA~
1.5A
12
88
Io=250~
750mA
5.0
45
5
8
Regline
TA= 25℃
电流线性
Regload
静态电流
IQ
静态电流
变化量
ΔIQ
TA= 25℃
TA= 25℃
单位
V
mV
mV
Io=5mA~1.0A
0.5
Vi=12V~25V,
Io=500mA
0.8
Vi=11.7V~21V,
TA= 25℃
0.8
mA
mA
输出电压
温漂
ΔVo/ΔT
Io=5mA
-1
mV/℃
输出噪声
VN
f=10Hz~100kHz,
TA= 25℃
58
uV/Vo
纹波抑制比
RR
f=120Hz, Vi=12V~22V
Io=500mA
71
dB
下降电压
VDROP
Io=1A, TA= 25℃
2
V
输出电阻
Ro
f=1kHz
17
mΩ
短路电流
ISC
Vi=35V, TA= 25℃
10
mA
峰值电流
IPK
TA= 25℃
1.8
A
http://www.hgsemi.com.cn
7
2021 AUG
LM78XX
LM 7810
（无特别说明时，Vcc=16V）
参数
符号
输出电压
电压线性
Vo
测试条件
最小值
典型值
最大值
TA= 25℃
9.8
10.0
10.2
5.0mA≤Io≤1.0A,
Po≤15W
Vi=12.8V~25V
9.6
10.0
10.4
Vi=12.8V~26V
Io=500mA
8
98
Vi=13V~20V
4
98
Vi=12.5V
~25V
8
98
Vi=13V~
20V
3
50
Io=5mA~
1.5A
12
98
Io=250~
750mA
5.0
50
5
8
Regline
TA= 25℃
电流线性
Regload
静态电流
IQ
静态电流
变化量
ΔIQ
TA= 25℃,
TA= 25℃
单位
V
mV
mV
Io=5mA~1.0A
0.5
Vi=13V~26V,
Io=500mA
0.8
Vi=12.8V~25V,
TA= 25℃
0.8
mA
mA
输出电压
温漂
ΔVo/ΔT
Io=5mA
-1
mV/℃
输出噪声
VN
f=10Hz~100kHz,
TA= 25℃
58
uV/Vo
纹波抑制比
RR
f=120Hz, Vi=14V~24V
Io=500mA
71
dB
下降电压
VDROP
Io=1A, TA= 25℃
2
V
输出电阻
Ro
f=1kHz
17
mΩ
短路电流
ISC
Vi=35V, TA= 25℃
10
mA
峰值电流
IPK
TA= 25℃
1.8
A
http://www.hgsemi.com.cn
8
2021 AUG
LM78XX
LM 7812
（无特别说明时，Vcc=19V）
参数
符号
输出电压
电压线性
Vo
测试条件
最小值
典型值
最大值
TA= 25℃
11.75
12
12.25
5.0mA≤Io≤1.0A,
Po≤15W
Vi=14.8V~27V
11.5
12
12.5
Vi=14.8V~30V
Io=500mA
10
118
Vi=16V~22V
4
118
Vi=14.5V
~25V
8
118
Vi=15V~
20V
3
60
Io=5mA~
1.5A
12
118
Io=250~
750mA
5.0
60
5
8
Regline
TA= 25℃
电流线性
Regload
静态电流
IQ
静态电流
变化量
ΔIQ
TA= 25℃,
TA= 25℃
单位
V
mV
mV
Io=5mA~1.0A
0.5
Vi=14.8V~25V,
Io=500mA
0.8
Vi=15V~26V, TA= 25℃
0.8
mA
mA
输出电压
温漂
ΔVo/ΔT
Io=5mA
-1
mV/℃
输出噪声
VN
f=10Hz~100kHz,
TA= 25℃
76
uV/Vo
纹波抑制比
RR
f=120Hz, Vi=15V~24V
Io=500mA
71
dB
下降电压
VDROP
Io=1A, TA= 25℃
2
V
输出电阻
Ro
f=1kHz
18
mΩ
短路电流
ISC
Vi=35V, TA= 25℃
10
mA
峰值电流
IPK
TA= 25℃
1.8
A
http://www.hgsemi.com.cn
9
2021 AUG
LM78XX
LM 7815
（无特别说明时，Vcc=23V）
参数
符号
输出电压
电压线性
Vo
测试条件
最小值
典型值
最大值
TA= 25℃
14.7
15
15.3
5.0mA≤Io≤1.0A,
Po≤15W
Vi=17.7V~30V
14.4
15
15.6
Vi=17.9V~30V
Io=500mA
10
145
Vi=20V~26V
5
145
Vi=17.5V
~30V
11
145
Vi=20V~
26V
3
75
Io=5mA~
1.5A
12
145
Io=250~
750mA
5
75
5
8
Regline
TA= 25℃
电流线性
Regload
静态电流
IQ
静态电流
变化量
ΔIQ
TA= 25℃,
TA= 25℃
单位
V
mV
mV
Io=5mA~1.0A
0.5
Vi=17.5V~30V,
Io=500mA
0.8
Vi=17.5V~30V,
TA= 25℃
0.8
mA
mA
输出电压
温漂
ΔVo/ΔT
Io=5mA
-1
mV/℃
输出噪声
VN
f=10Hz~100kHz,
TA= 25℃
90
uV/Vo
纹波抑制比
RR
f=120Hz,
Vi=18.5V~28.5V
Io=500mA
70
dB
下降电压
VDROP
Io=1A, TA= 25℃
2
V
输出电阻
Ro
f=1kHz
19
mΩ
短路电流
ISC
Vi=35V, TA= 25℃
10
mA
峰值电流
IPK
TA= 25℃
1.8
A
http://www.hgsemi.com.cn
10
2021 AUG
LM78XX
LM 7818
（无特别说明时，Vcc=27V）
参数
符号
输出电压
电压线性
Vo
测试条件
最小值
典型值
最大值
TA= 25℃
17.64
18
18.36
5.0mA≤Io≤1.0A,
Po≤15W
Vi=21V~33V
17.3
18
18.7
Vi=21V~33V
Io=500mA
5
175
Vi=21V~33V
15
175
Vi=20.6V
~33V
15
175
Vi=24V~
30V
5
90
Io=5mA~
1.5A
15
175
Io=250~
750mA
7
90
5
8
Regline
TA= 25℃
电流线性
Regload
静态电流
IQ
静态电流
变化量
ΔIQ
TA= 25℃,
TA= 25℃
单位
V
mV
mV
Io=5mA~1.0A
0.5
Vi=21V~33V,
Io=500mA
0.8
Vi=21V~33V, TA= 25℃
0.8
mA
mA
输出电压
温漂
ΔVo/ΔT
Io=5mA
-1
mV/℃
输出噪声
VN
f=10Hz~100kHz ,
TA= 25℃
110
uV/Vo
纹波抑制比
RR
f=120Hz, Vi=22V~32V
Io=500mA
69
dB
下降电压
VDROP
Io=1A, TA= 25℃
2
V
输出电阻
Ro
f=1kHz
22
mΩ
短路电流
ISC
Vi=35V, TA= 25℃
10
mA
峰值电流
IPK
TA= 25℃
1.8
A
http://www.hgsemi.com.cn
11
2021 AUG
LM78XX
特性曲线
3 .0
6 .0 Vi=10V
TJ =25℃
ΔVo=100m V
2.5
5.5
输 出 电 流( A )
静态 电流( m A )
5.75
Vo=5V
Io=5m A
5.25
5.0
2.0
1.5
1.0
0.5
4.75
0
-50 -25
0
25 50 75 100 125
结温（℃）
0
图 4 静态电流
10 15 20 25
输入输出压差（V）
30
35
图 5 输出峰值电流
7 . 0 TJ =25℃
1.02 Vi-Vo=5V
Vo=5V
Io=10m A
Io=5m A
6.5
1.01
静态 电 流( m A )
输 出电 压 （ 规 格 化 为1V）( m A )
5
1.0
0 . 99
6 .0
5.5
5.0
4.5
0 . 98
-50 -25
0
4.0
25 50 75 100 125
结温（℃）
5
图 6 输出电压
http://www.hgsemi.com.cn
10
15
20
25
输入电压（V）
30
35
图 7 静态电流
12
2021 AUG
LM78XX
典型应用线路
INPUT
1
OUTPUT
3
LM78XX
2
C1
0.33uF
C0
0.1uF
图 8 直流参数
INPUT
1
OUTPUT
3
LM78XX
270pF
RL
2
C1
0.33uF
VO
VO
2N6121
OR EQ
OV
100Ω
图 9 负载线性
INPUT
1
LM78XX
OUTPUT
3
5.1Ω
2
RL
0.33uF
470uF
+
120Hz
图 10 纹波抑制
INPUT
1
LM78XX
C1
IQ
0.33uF
2
OUTPUT
3
C0
0.1uF
VXX
R1
IO
RL
IO = VXX / R1 + IQ
图 11 恒电流调整
http://www.hgsemi.com.cn
13
2021 AUG
LM78XX
INPUT
1
LM78XX
2
C1
IQ
0.33uF
OUTPUT
3
C0
0.1uF
VXX
R1
R2
IR1 ≥ 5 IQ
VO = VXX (1+R2/R1) + IQR2
图 12 渐增输出电压电路
INPUT
Q1 BD538
IQ1
R1
3Ω
1
LM78XX
IREG
3 OUTPUT
IO
2
0.33uF
0.1uF
R1 = VBEQ1 / (IREQ – IQ1 BQ1)
IO = IREG + BQ1 (IREG – VBEQ1 / R1)
图 13 大电流电压调整
INPUT
RSC
R1
Q1
Q2
1
LM78XX
3
OUTPUT
3Ω
2
0.33uF
0.1uF
Q1 = TIP42
Q2 = TIP42
RSC = VBEQ2 / ISC
图 14 大电流输出时的短路电流保护
http://www.hgsemi.com.cn
14
2021 AUG
LM78XX
INPUT
1
OUTPUT
3
LM78XX
2
0.33uF
4.7kΩ
0.1uF
COMMON
7
-
6
COMMON
2
KA741
4.7kΩ
+
4
3
TIP42
INPUT
-OUTPUT
图 15 电压跟踪调整
INPUT
OUTPUT
+
0.1uF
2
1
3
LM78XX
图 16 负输出电压电路
INPUT
OUTPUT
D45H11
1mH
4.7Ω
470Ω
Z1
1
LM78XX
3
2
0.33uF
+
+
10uF
2000uF
0.5Ω
图 17 开关调整器
http://www.hgsemi.com.cn
15
2021 AUG
LM78XX
封装外形图
TO-220-3L
A
D
c1
Φ
F
E1
L1
b1
A1
b
L
c
e
尺寸(mm)
尺寸(mm)
符号
符号
最小值
最大值
最小值
最大值
A
4.450
4.800
E1
11.800
12.300
A1
2.590
2.790
e
2.490
2.590
b
0.750
0.900
F
2.610
2.790
b1
1.150
1.400
L
13.500
14.300
c
0.340
0.470
L1
3. 750
4.250
c1
1.220
1.320
Φ
3.750
3.950
D
10.000
10.500
http://www.hgsemi.com.cn
16
2021 AUG
LM78XX
TO-263-3L
A
D
c1
B
V
E
A1
E1
c
b1
L1
L2
b
e
e1
θ
尺寸(mm)
尺寸(mm)
符号
符号
最小值
最大值
A
4.470
4.670
e
A1
0.000
0.150
e1
4.980
5.180
b
0.710
0.910
E1
14.940
15.500
b1
1.170
1.370
L1
4.950
5.450
B
1.120
1.420
L2
2.340
2.740
c
0.310
0.530
L3
1.300
1.700
c1
1.170
1.370
θ
0°
8°
D
10.010
10.310
V
E
8.500
8.900
http://www.hgsemi.com.cn
最小值
17
最大值
2.540 (TYP)
5.600 (REF)
2021 AUG
LM78XX
重要声明：
华冠半导体保留未经通知更改所提供的产品和服务。客户在订货前应获取最新的
相关信息，并核实这些信息是否最新且完整的。
客户在使用华冠半导体产品进行系统设计和整机制造时有责任遵守安全标准并
采取安全措施，以避免潜在风险可能导致人身伤害或财产损失情况的发生。
华冠半导体产品未获得生命支持、军事、航空航天等领域应用之许可，华冠半导
体将不承担产品在这些领域应用造成的后果。
华冠半导体的文档资料，仅在没有对内容进行任何篡改且带有相关授权的情况下
才允许进行复制。华冠半导体对篡改过的文件不承担任何责任或义务。
http://www.hgsemi.com.cn
18
2021 AUG
工商网监
湘ICP备2023018690号
