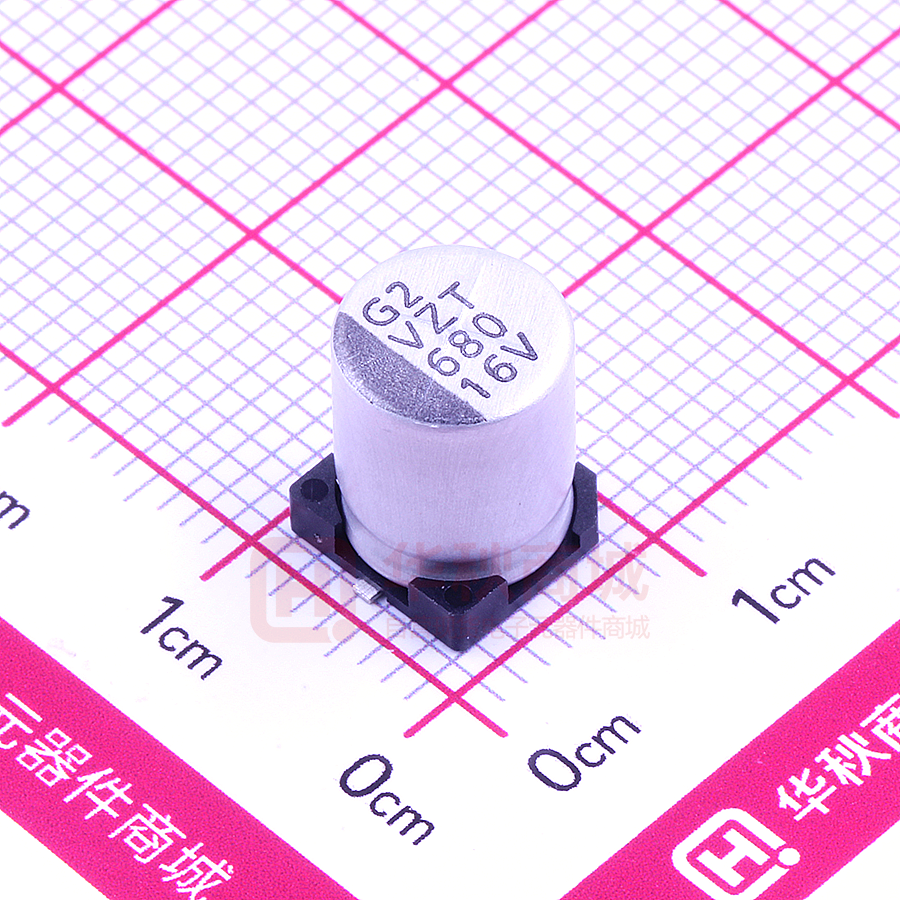

VZT681M1CTR-0810

贴片型铝电解电容器 VZT/VZU VZT/VZU 系列 特长／用途 ‧4φ ~ 10φ、105℃、2,000 ~ 5,000小时寿命保证 ‧静电容量值高于VZS系列 ‧适用表面黏着之高密度PCB设计 ‧符合RoHS指令 标示颜色：黑色 规格表 漏电流(20℃) 损失角正切值(120 Hz, 20℃) 温度特性(120 Hz) VZT 系列耐久性 性 能 -55℃ ~ +105℃ ± 20% I = 0.01CV 或 3(µA/微安)之中任一个较大值以下(2 分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) (120 Hz, 20℃) 额定电压 6.3 10 16 25 35 50 损失角正切值(最大值) 0.26 0.19 0.16 0.14 0.12 0.10 当额定静电容量大于 1,000 微法拉时，每增加 1,000 微法拉需加 0.02。 阻抗比不可大于下表所列数值 额定电压 6.3 10 16 25 35 50 Z(-25℃)/Z(+20℃) 4 3 2 2 2 2 阻抗比 Z(-55℃)/Z(+20℃) 8 5 4 3 3 3 贴片型 项 目 工作温度范围 额定静电容量容许误差值 保证寿命时间 2,000 小时 静电容量变化率 ≦初始值的± 30% 损失角正切值 ≦初始规格值的 200% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 2,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 8 ~ 10φ，额定电压 = 6.3V：3,000 小时 8 ~ 10φ，额定电压≧10V：5,000 小时 静电容量变化率 ≦初始值的± 35% 损失角正切值 ≦初始规格值的 300% 漏电流 ≦初始规格值 ＊于 105℃环境中供给额定电压 3,000 ~ 5,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间 VZU 系列耐久性 高温无负荷特性 纹波电流与频率补正系数 保证寿命时间：1,000 小时；其它测试项目同耐久性。 频率 (Hz) ≦ 470 560 ~ 2,200 50, 60 0.50 0.55 120 0.65 0.70 1k 0.85 0.90 10k ≦ 1.0 1.0 寸法图 制品各项寸法 φD L A 4 5.8 ± 0.3 4.3 5 5.8 ± 0.3 5.3 6.3 5.8 ± 0.3 6.6 6.3 7.7 ± 0.3 6.6 8 10 ± 0.5 8.3 10 10 ± 0.5 10.3 (*)：4 ~ 6.3φ最大值为 0.4 单位：毫米 B 4.3 5.3 6.6 6.6 8.3 10.3 C 5.1 5.9 7.2 7.2 9.0 11 W P ± 0.2 0.5 ~ 0.8 1.0 0.5 ~ 0.8 1.5 0.5 ~ 0.8 2.0 0.5 ~ 0.8 2.0 0.7 ~ 1.1 3.1 0.7 ~ 1.3 4.7 标示 φD ≦ 6.3 mm φD = 8 ~ 10 mm 本产品目录之规格如有变更恕不另行通知(CAT. 2021C2) 127 贴片型铝电解电容器 VZT/VZU 尺寸：直径(φD)×长度(L)，(毫米/mm) 容许纹波电流：毫安/均方根值(mA/rms)，100k 赫兹(Hz), 105℃ 制品尺寸与容许纹波电流一览表 额定电压 VDC 静电容量 内容 (µF/微法拉) 6.3V (0J) φD×L 阻抗值 阻抗值：欧姆(Ω)/最大值，100k 赫兹(Hz), 20℃ 10V (1A) mA φD×L 阻抗值 16V (1C) mA φD×L 阻抗值 25V (1E) 35V (1V) φD×L 阻抗值 mA mA φD×L 阻抗值 φD×L 阻抗值 mA 4×5.8 5×5.8 5×5.8 2.30 0.88 0.88 85 165 165 6.3×5.8 0.68 195 6.3×7.7 0.34 350 8×10* 0.18 670 10×10* 0.12 900 10 100 22 220 4×5.8 0.85 160 4×5.8 0.85 160 33 330 4×5.8 0.85 160 5×5.8 0.36 240 47 470 68 680 100 101 150 151 220 221 5×5.8 0.36 330 331 6.3×5.8 0.26 470 471 6.3×7.7 560 561 680 681 6.3×7.7 4×5.8 4×5.8 0.85 160 5×5.8 0.36 240 5×5.8 0.36 240 4×5.8 0.85 160 5×5.8 0.36 240 5×5.8 0.36 240 6.3×5.8 0.26 300 5×5.8 0.36 240 6.3×5.8 0.26 300 6.3×5.8 0.26 300 5×5.8 0.36 240 6.3×5.8 0.26 300 6.3×7.7 0.16 600 6.3×7.7 0.16 600 240 6.3×5.8 0.26 300 6.3×5.8 0.26 300 6.3×7.7 0.16 600 300 6.3×7.7 0.16 600 6.3×7.7 0.16 600 8×10* 0.08 850 0.16 600 6.3×7.7 0.16 600 10×10* 0.06 1,190 0.16 600 0.85 160 820 821 1,000 102 1,500 152 8×10* 0.08 850 2,200 222 10×10* 0.06 1,190 8×10* 8×10* 0.08 850 10×10* 0.06 1,190 0.08 10×10* 8×10* 0.08 850 10×10* 0.06 1,190 0.06 850 1,190 注：制品尺寸带有 ’ * ’ 记号者，表示该制品寿命亦满足 VZU 系列。 贴片型 50V (1H) mA 产品编码说明 VZT系列 1500 微法拉 VZT 系列名 ± 20% 6.3V 编带 152 M 0J TR - 0810 额定静电容量 额定静电容量 容许误差值 额定电压 包装型式 端子型式 制品尺寸 8φ×10L 注：1. 如需求制品寿命时间为5,000小时，则系列名称为VZU。 2. 如需了解更详细之介绍，请参阅目录第15页”贴片型产品编码说明”。 128 本产品目录之规格如有变更恕不另行通知(CAT. 2021C2) 无铅引线与PET镀 膜铝壳 制品引线与铝壳镀膜 材质
