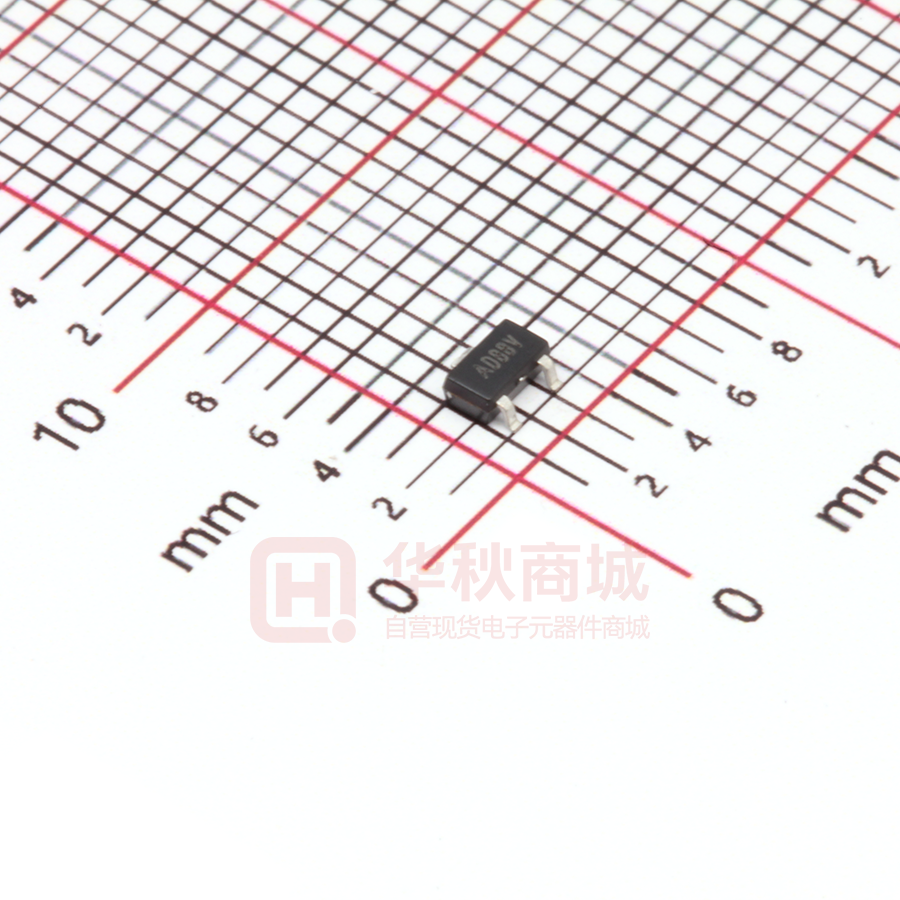

KTM1901TD-ST3

KTM1901 系列 高性能、低功耗、全极磁场检测 TMR 开关传感器 1 产品特点 4 概述  超低功耗 KTM1901是一款集成了隧道磁阻（TMR）技术和 - 50Hz版本：160nA@3.0V CMOS技术的磁开关传感器。具有高精度、高速、低 - 连续工作版本：3.4uA@3.0V 功耗、高灵敏度等特性，适用于工业类电子、消费类  宽工作电压范围：1.8V~5.5V 电子等磁场开关检测。芯片内部电路包含电压发生  磁场阈值可选（Bop） 器、比较器、数字逻辑控制模块、阈值修调模块和 - BOP=±45Gs BRP=±36Gs CMOS输出电路。KTM1901具有宽工作电压范围和 - BOP=±30Gs BRP=±21Gs 宽工作温度范围。该系列芯片可以提供多种磁场阈 - BOP=±18Gs BRP=±12Gs 值、开关工作频率和封装形式以适配各种应用。 - BOP=±9 Gs BRP=±6 Gs KTM1901是一款全极型磁场检测开关,可以以极低的  全极磁场检测 电流消耗，提供全极磁响应。它检测平行于芯片封装  CMOS推挽输出 表面的磁场，当磁场强度大于工作点（BOP）时，开  封装：SOT-23-3L 关输出低电平；当磁场强度小于释放点（BRP）时， TO-92S 开关输出高电平。该芯片可以在1.8V至5.5V的供电电  工作温度范围：-40℃~125℃ 压范围内工作，并采用标准的SOT-23-3L和TO-92S  卓越的ESD性能：HBM 8KV 封装。  符合RoHS标准 2 典型应用  水表、气表、流量计  非接触式检测  电子锁、阀门位置检测  笔记本电脑和平板电脑开关检测  TWS耳机、手机 SOT-23-3L 3 应用电路原理图 TO-92S 注：为了滤除芯片电源端的噪声，电源和地之间需连接 一个100nF 电容，且电容尽量接近VDD引脚。 昆泰芯微电子科技有限公司 1 Jan, 2022 – Rev 1.0 KTM1901 系列 高性能、低功耗、全极磁场检测 TMR 开关传感器 5 引脚定义和标记信息 SOT-23-3L 引脚结构 (俯视图) 引脚名称 引脚序号 功能描述 VDD 1 供电输入端 OUTPUT 2 输出端 GND 3 接地端 TO-92S 引脚结构 (俯视图) 引脚名称 引脚序号 功能描述 VDD 3 供电输入端 GND 2 接地端 OUTPUT 1 输出端 昆泰芯微电子科技有限公司 2 Jan, 2022 – Rev 1.0 KTM1901 系列 高性能、低功耗、全极磁场检测 TMR 开关传感器 6 功能框图 7 开关输出特性 芯片检测的是平行于芯片表面的磁场，下图展示了磁铁与芯片正确的配合使用方式。 如下图，KTM1901可以检测平行于芯片封装表面的磁场。 昆泰芯微电子科技有限公司 3 Jan, 2022 – Rev 1.0 KTM1901 系列 高性能、低功耗、全极磁场检测 TMR 开关传感器 输出特性 8 产品型号构成 KTM1901 X X-XXX 封装简称：ST3：SOT-23-3L TO3：TO-92S 磁场阈值：A: BOP=45 Gauss B: BOP=30 Gauss C: BOP=18 Gauss D: BOP= 9 Gauss 工作频率：T：连续工作版本 S：低速版本 f = 50Hz 昆泰芯微电子科技有限公司 4 Jan, 2022 – Rev 1.0 KTM1901 系列 高性能、低功耗、全极磁场检测 TMR 开关传感器 9 绝对最大额定值 (@TA=+25℃， 除特别说明外) 项目 VDD 参数说明 供电电压 数值 单位 6 V VDD_REV 反向电源电压 -0.3 V IOUTPUT 输出驱动电流 5 mA B 最高耐受磁场 3000@
