MS1820

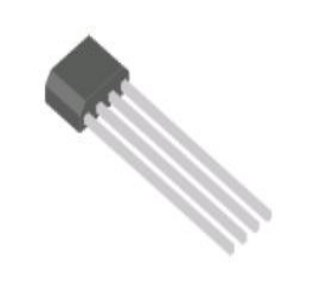

MS1820 可编程线性霍尔传感器 产品简述 MS1820 是一款可编程线性霍尔传感器电路,输出为与电源无 关的模拟输出。可以应用于磁场测量，电流测量以及机械运动检 测等，也可以用来检测精准的角度或者距离。主要的特性比如磁 场范围，灵敏度，失调电压以及温度系数都可以在一个非易失的 存储单元进行编程。MS1820 提供了一个客户数据寄存器来存储 一些产品信息（比如产品系列数据）。 该传感器包括一个温度补偿的霍尔单元，斩波模块，一个 AD 转换器，DSP，一个具有重写及锁定功能的 EEPROM，一系列 为编程设计的模块，一个比例型线性输出以及一些保护电路。内 TO94 部 DSP 能够补偿模拟失调，温度改变，机械压力，从而获得高的 性能。 MS1820 可以通过电源电压来进行编程。不需要额外的编程 脚。可以简单的采用 2 点法来校准输出信号对输入信号的响应。 可以让客户对每个传感器进行单独调整。这样可以最终补偿磁极 和机械方面的特性。 另外，霍尔芯片的温度补偿可以通过调整 灵敏度的一阶和二阶温度系数来满足大部分磁性材料的特性。这 样可以实现在整个工作温度范围内都能保持很高的精度。 主要特点  正比于磁场大小的模拟输出，输出电压不受电源影响  多种磁特性参数可编程，温度补偿，失调电压补偿  连续测量范围从±20mT 到±160mT  温度特性可编程，可匹配所有常见的磁性材料  通过供电电源编程，提供 EEPROM 锁定功能  工作电压 4.5V 到 5.5V，轨到轨输出，带宽 20Khz 应用  线性位置测量  角度传感器  距离测量  磁场和电流测量 产品规格分类 产 品 封 装 形 式 丝印名称 MS1820 TO94(5.1x3.6x1.6) MS1820 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.2 2019.07.03 共12页 第1页 MS1820 管脚排列图 TO94 管脚描述 管脚编号 管脚名称 管脚属性 管脚描述 1 VDD - 电源脚 2 GND - 地 3 OUT O 输出脚 4 NC - 悬空，内部接地 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.2 2019.07.03 共12页 第2页 MS1820 内部框图 VDD 内部电 源 霍尔盘 编程接 口 与温度 相关的 电流基 准 振荡器 A/D 数字信 号处理 保护器 件 D/A 内部电 源及保 护器件 模拟输出 EEPROM 锁定控制 GND 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.2 2019.07.03 共12页 第3页 MS1820 极限参数 绝对最大额定值 注意：绝对最大额定值表示不被破坏的限界，不保证实际工作状态 参 数 符号 额定值 单位 供电电压 VDD -0.5~15.5 V 输出管脚电压 VOUT -0.5~15.5 V 工作温度 TA -40~125 ℃ 存储温度 Tstg -40~170 ℃ 输出电流 Ic ±5 mA ESD 能力（Pin1,2,3） VESD 5 KV 符号 额定值 单位 供电电压 VDD 4.5~5.5 V 输出电流 Ic ±1 mA 负载电阻 RL 10 KΩ 负载电容 CL
