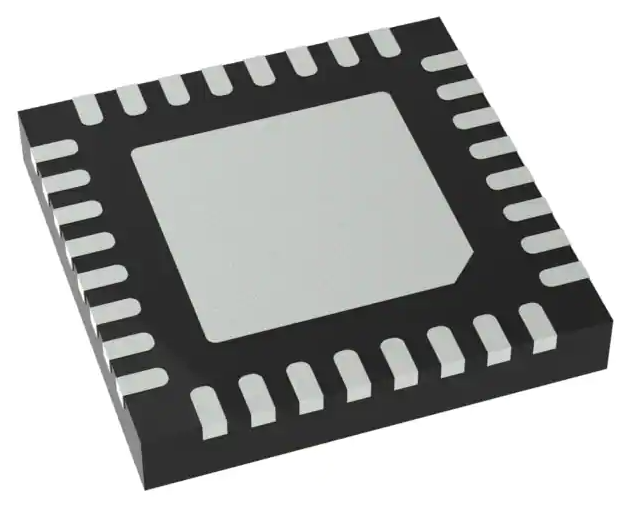

TD1489

        Techcode® DATASHEET 40Vin 6A 2-Outputs Buck Converter TD1489 General Description  Features    TD1489 is a Synchronous Buck Circuit with two current sense  pins  suitable  for  many  multi‐output  applications.  It  is  designed to allow for operating a wide supply voltage range  from  4.7V  to  40V.This  IC  can  operate  in  both  Constant  Current (CC) and Constant Voltage (CV) modes.  TD1489 operates as a Buck Circuit providing a wide range of  outputs  at  Constant  Voltage  (CV)  from  4.7V  to  40V  and  the  output  current  as  high  as  6A  or  above.  It  has  a  Constant  Current  (CC)  mode  so  that  output  current  can  be  set  externally and at an accuracy of ±4%.    The current mode control and external compensation makes  feedback  control  have  good  line  and  load  regulation  with  flexible external design.          Pin Configurations           Vin: 4.7V to 40V    Vout: 3V to 28V; typical at 5V    Precision CC/CV Mode Control    Burst/PFM Mode for Increased Light Load  Efficiency  2 outputs independent Constant Current setting    Hiccup mode when output voltage below 50%  normal output voltage  Protection:  NMOS peak current limit:    accuracy：~20%  Output short protection: reduce input current to  less than 20mA (RMS)    Output FB OVP (125% VFB), only turn off High side  MOS.  Temperature shutdown (OTP)  Adjustable Output Cable Resistance Compensation Switching Frequency: 125k+25k  Integrated Power MOSFET    QFN32L Package  Applications   Car Charger  High‐Brightness Lighting   General‐Purpose DC/DC Application   Figure1 Pin Configuration of TD1489(Top View)  July  7,  2019.                                                                Techcode  Semiconductor  Limited                                                www.techcodesemi.com  1          Techcode® DATASHEET 40Vin 6A 2-Outputs Buck Converter TD1489 Pin Description  Pin Number  Pin Name Description  1,2,3, 32  PGND  Power Ground pin.    4, 29,30,31,33  SW  Inductor terminal.  5,15,16,17,20  NC  Not connected  6,7,8,9,10,11,34  IN  Power input  12  BST  Internal High Side Driver Power Bias which is typically 5V above Vin. A typical 0.1uF  capacitor is used connecting between BST and SW pins.  13  VIN  Supply input    14,21,26,28,35  AGND  Signal Ground for The IC.  18  ISP  Input Current Sense.  19  ISN  Input Current Sense.  22  CS1  Current sense of the 1st output.    23  CS2  Current sense of the 2nd output.    24  COMP  Error Amplifier Output. The Converter stability compensation network is placed.    25  FB  Feedback input with reference to 1.20V. It can set output voltage.  27  VDD  Internal  5v  power  supply,  a  1uF  (or  more)  capacitor  is  connected  between  this  pin  and GND.  July  7,  2019.                                                                Techcode  Semiconductor  Limited                                                www.techcodesemi.com  2  Techcode®         DATASHEET 40Vin 6A 2-Outputs Buck Converter TD1489 Function Block  Figure 2 Function Block Diagram of TD1489 Absolute Maximum Ratings  Symbol  Supply Input Voltage  Rating ‐0.3 to +40  Unit VIN  Parameter   ISP,ISN to VIN  ‐0.3 to +0.3  V   BST to SW  ‐0.3 to +6  V   SW to GND  V   BST to GND  ‐0.3 to VIN+0.6  VSW‐0.3 to VSW+6 V   VDD,VFB,ISET,COMP,CS1‐2 to GND  ‐0.3 to +6  V ESD  HBM (Human Body Mode)  2K  V θJA  Thermal Resistance from Junction to ambient  40  ºC/W  V July  7,  2019.                                                                Techcode  Semiconductor  Limited                                                www.techcodesemi.com  3  Techcode®         DATASHEET 40Vin 6A 2-Outputs Buck Converter TD1489 Recommended Operating Conditions  Symbol  Parameter  Rating  Min.  Typ.  Max.  VIN  Supply Voltage  4.7*  ‐  40  V  VOUT  Output voltage range  3  ‐  28  V  IOUT  Output current range  ‐  ‐  8  A  TOP  Operating Temperature  ‐40  ‐  85  ºC  TSTG  Storage Temperature Range  ‐65  ‐  150  ºC  TJ  Junction Temperature    ‐40  ‐  150  ºC TSDR  Maximum Lead Soldering Temperature, 10 Seconds  260  Unit ºC  Note: * when supply voltage is around 5V, output load current should be less than 5A.  Electrical Characteristics  VIN=12V, TA=25°C (unless otherwise specified).    Symbol    VIN    Characteristic  Test conditions    Min    Supply Voltage    4.7  IIN    Supply Input Current  Vout=5V,No load  VUP    VIN UVLO Turn ON  VHYS  VIN UVLO Hysteresis  Typ    Max    Unit      ‐  40  V  1  1.7  3.5  mA  VIN Rising  3.5  4.0  4.5  V  VIN Falling    ‐  0.6    ‐  V  VIN UVLO    Feedback voltage    VFB    Feedback voltage    1.176  1.20  1.224  V     Tolerance    ‐2      ‐  2  %  Soft Start time    ‐  6  ‐  ms  FSW    Switch frequency    100  125  150  KHz  TON  Minimum On‐Time    ‐  100  ‐  ns  D  Duty cycle      ‐    ‐  97  %  VTHCC  CC threshold    65  68  71  mV  IFB    Cable compensation Current  CS1‐2=68mv    ‐  2  ‐  uA  Soft Start    Oscillator  Current sense  POWER MOSFET      High Side MOSFET Resistance        ‐  14      ‐  mΩ    Low Side MOSFET Resistance        ‐  14      ‐  mΩ  Thermal Shutdown(OTP)    July  7,  2019.                                                                Techcode  Semiconductor  Limited                                                www.techcodesemi.com  4  Techcode®         DATASHEET 40Vin 6A 2-Outputs Buck Converter TD1489 TSD    Temperature Rising          ‐  150      ‐  ºC  THYS  OTP Hysteresis          ‐  20      ‐  ºC            July  7,  2019.                                                                Techcode  Semiconductor  Limited                                                www.techcodesemi.com  5          Techcode® DATASHEET 40Vin 6A 2-Outputs Buck Converter TD1489 Typical Application Circuit  Vin R2 17 14 6 IN 7 IN 8 IN 9 IN 10 IN 11 IN 19 R3 4.7 ISN VIN 35 13 U1 GND 0.005 R1 4.7 C2 0.1uF 18 220uF C1 10uF ISP EC1 AGND IN BST C3 2.2uF 26 20 CS1 R4 23 150 AGND VDD SW SW TD1489 AGND SW NC SW PGND PGND (optional) L3 22uH Output1 30 CS1 29 C9 1uF 4 EC2 470uF R7 20K/1% R9 25mΩ/1% GND 1 R8 6.2K/1% 2 Output2 3 CS2 GND 32 FB R10 25mΩ/1% 25 NC 15 16 NC COMP PGND 24 NC 5 21 C5 2.2uF 28 150 AGND CS1 AGND 22 31 C8 0.1uF FB PGND CS2 33 VDD 1N4148 CS2 C4 2.2uF R5 D1 12 NC SW VDD 27 34 FB GND C6 220pF GND C7 3.3nF R6 360k GND   Figure 3 2‐outputs with CC(CS1 and CS2) Typical Efficiency    Output current(Iout1+Iout2)(A) July  7,  2019.                                                                Techcode  Semiconductor  Limited                                                www.techcodesemi.com  6          Techcode® DATASHEET 40Vin 6A 2-Outputs Buck Converter TD1489 Function Description  TD1489 operates in a peak‐current–mode control to regulate  the  output  voltage.  It  integrates  a  monolithic  synchronous,  rectified,  step‐down,  switch‐mode  converter  with  internal  power MOSFETs. It offers a compact solution to achieve 5A of  continuous  output  current  over  a  wide  input‐supply  range  with  excellent  load  and  line  regulation.  The  internal  clock  initiates  the  PWM  cycle,  which  turns  on  the  integrated  high  side power MOSFET. The high‐side MOSFET remains on until  its current reaches the value set by the COMP voltage. When  the  power  switch  is  off,  it  remains  off  until  the  next  clock  cycle begins.  CC/CV Mode Control  TD1489  provides  CC/CV  function.  The  Constant  output  Current  control  Mode  and  Constant  output  Voltage  control  Mode.    Output Voltage Setting  VFB  is  the  feedback  pin  and  connected  to  the  non‐inverting  of error amplifier input. The output voltage is adjustable from  1.2V to 28V with a resistor‐divider connected with VFB GND  and  converter’s  output.  Using  1%  or  better  resistors  for  the  resistor‐divider is recommended.  The output voltage is determined by the equation:  VOUT=VFB*(1+R1/R2)=1.2V*(1+R1/R2)    FB UVP  For TD1489, Hiccup Mode of Under Voltage Protection (UVP)  is  provided.  If  cc  mode  is  triggered  or  over  current  protection(OCP)/short  current  protection(SCP)  occur,  the  output  voltage  will  be  pulled  down  quickly.  When FB105%*1.2V  or  FB
