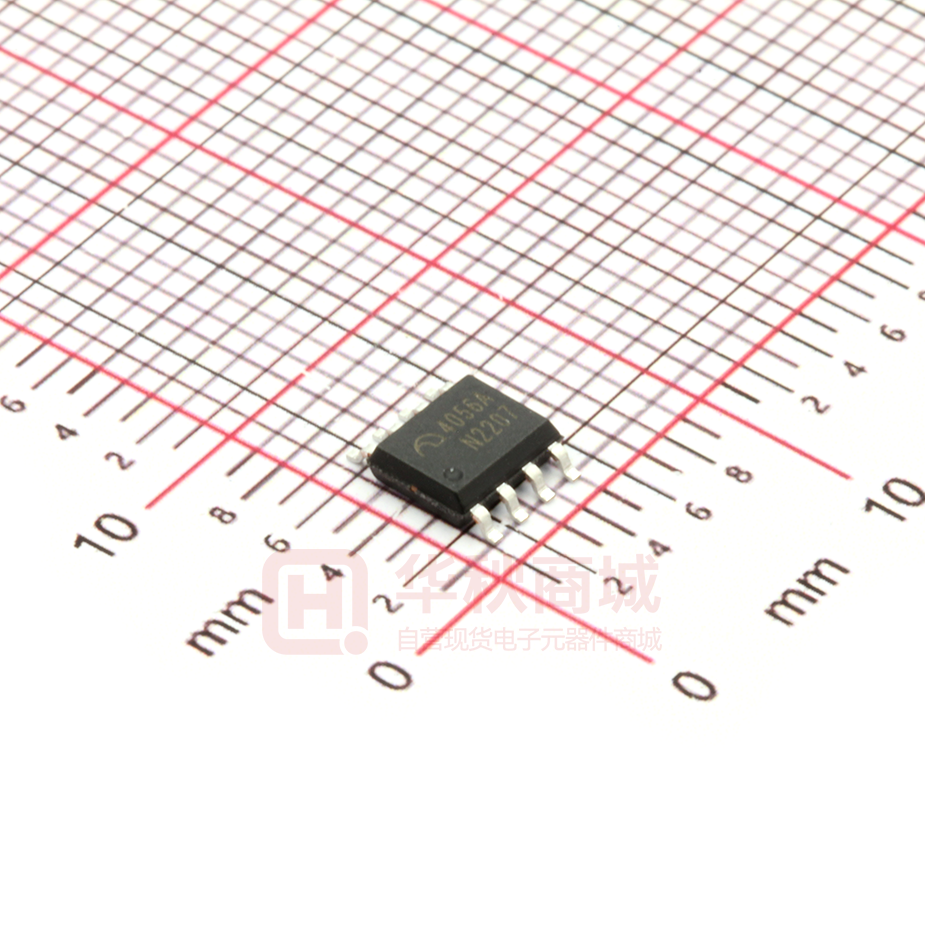

ME4056ASPG-N

ME4056-N 最大电流 900mA 耐压 7V 的锂电池充电管理芯片 ME4056-N 概述 特点 ME4056-N 是一款耐压7V的单节锂离子电池恒压  最高工作电压到7V,提高系统可靠性 恒流充电管理芯片,最大充电电流可达0.9A。由于线性充  可编程充电电流可达0.9A 电器在输入和输出大压差情况下会严重发热, 其内部有  防电池反接保护功能 热反馈电路可以对在充电过程中对芯片温度加以控制,  内部热反馈保护功能,控制系统在合理充电范围 将充电电流调节到较低水平,以适应相应的系统散热要  无需MOSFET，检测电阻或隔离二极管 求。采用带有散热PAD的ESOP8封装形式，外加很少的  采用ESOP8封装的单节完整线性充电器 外部元件，使其成为便携应用的理想选择。  恒流恒压切换 ME4056-N不需要电流检测电阻，也不需要外部隔  精度可达±1%的4.2V / 4.34V固定充电截止电压 离二极管实现防倒灌应用。充电截止电压固定在  自动再充电功能 4.2V/4.34V, 充电电流可以外接电阻调节，当充电电流  充电状态双输出，无电池和故障状态显示 达到恒流电流的1/10时，ME4056-N将终止充电。  C/10 终止充电 当输入电压（适配器或USB）被拿掉后，ME4056-N  待机电流55μA 进入睡眠模式。芯片内部自动关断充电通路，输入电压  2.9V 涓流切换阈值 变低。此时电池漏电流降低到2uA以下。当ME4056-N  软启动限制浪涌电流 有电源而电池拿掉时，芯片电流为降低至55uA，来降低  电池温度监测功能 系统损耗。 ME4056-N还具有电池温度检测，输入欠压锁定， 自动再充电和两个充电指示引脚。 应用场合 封装形式  移动电话   数码相机  MP3，MP4播放器  蓝牙应用  便携设备  USB电源，适配器 V03 8- pin ESOP8 www.microne.com.cn Page 1 of 17 ME4056-N 典型充电周期图 （1000mAh 电池） 4.50 恒压 1200 4.25 800 3.75 600 3.50 充电电流（mA） 4.00 400 3.25 Vcc=5V θJA=63℃/W RPROG=1.3K TA=25℃ 200 0 充电截止 充电电压（V） 恒流 1000 3.00 2.75 0.25 0.5 0.75 1.0 1.25 1.5 1.75 2.0 时间（小时） 选购指南 ME 40 56 X X G-N 新版本 环保标识 封装形式 SP：ESOP8 浮充电压 A：4.2V D：4.34V 产品品种号 产品类别号 公司标志 产品型号 产品说明 ME4056ASPG-N VFLOAT =4.2V，IBATMAX=0.9A，封装形式：ESOP8 ME4056DSPG-N VFLOAT =4.34V，IBATMAX=0.9A，封装形式：ESOP8 注：其他电压值或封装形式，请联系我司销售人员。 V03 www.microne.com.cn Page 2 of 17 ME4056-N 产品脚位图 TEMP 1 8 CE PROG 2 7 CHRG GND 3 6 STDBY VCC 4 5 BAT ESOP8 脚位说明 序号 名称 功能 1 TEMP 电池温度检测 TEMP外部连接一个温度检测电阻，用来监视电池温度。当TEMP脚电压低于 45%或高于80%VCC电压时，意味着电池温度过低或者过高，充电停止。当外部不用温度检 测功能时，可将TEMP直接接到GND. 2 PROG 恒流电流设置和充电电流监测引脚 充电电流可以通过外接一个电阻RPROG 到地。来设置充 电电流。充电电流公式： IBAT=1300*VPROG/RPROG 3 GND 地 4 VCC 芯片输入引脚 提供电源给内部电路，当电源比BAT较电压低至80mV以内时，芯片内部关闭， 进入睡眠模式，电池漏电流低至 2μA. 5 BAT 电池连接引脚 连接电池到BAT引脚。BAT 引脚充电截止电压为4.2V /4.34V. 6 STDBY 充电截止状态指示 STDBY 当检测到充电截止时，内部开关下拉。其他状态此引脚为高阻态。 7 CHRG 开漏充电状态指示 当检测到电池正在充电时， CHRG 引脚内部开关下拉，其他状态此引脚 高阻态。 8 CE 芯片使能引脚 引脚拉高芯片开始正常工作，引脚拉低，芯片停止工作。CE引脚可以被TTL 或CMOS逻辑电路驱动。 V03 www.microne.com.cn Page 3 of 17 ME4056-N 芯片功能示意图 V03 www.microne.com.cn Page 4 of 17 ME4056-N 绝对最大额定值 参数 范围 单位 输入电压 : VCC -0.3～7 V PROG 引脚电压 -0.3～VCC+0.3 V BAT 引脚电压 -0.3～7 V TEMP 引脚电压 -0.3～7 V STDBY 引脚电压 -0.3～7 V CHRG 引脚电压 -0.3～7 V CE 引脚电压 -0.3～7 V BAT 引脚电流 1200 mA PROG 引脚电流 1200 μA 允许最大功率Pd ESOP8 1.5 W 封装热阻(结到环境)θJA ESOP8 63 ℃/W 结温范围 -40～150 ℃ 工作环境温度范围Topa -40～85 ℃ 存储温度范围Tstr -55～150 ℃ 引脚温度和时间 +260（10S） ℃ 注意：绝对最大额定值是本产品能够承受的最大物理伤害极限值，请在任何情况下勿超出该额定值。 电气参数 符号 VCC ICC -IBAT VFLOAL IBAT 参数 输入电压 静态电流 充电截止电压 充电电流(电流模式 VBAT=3.9V) 条 件 最小值 典型值 最大值 单位 4.0 5.0 7.0* V ●充电模式, RPROG=1KΩ - 150 500 μA ●待机模式(充电结束) - 55 100 μA ●关断模式（RPROG 不接, VCC
