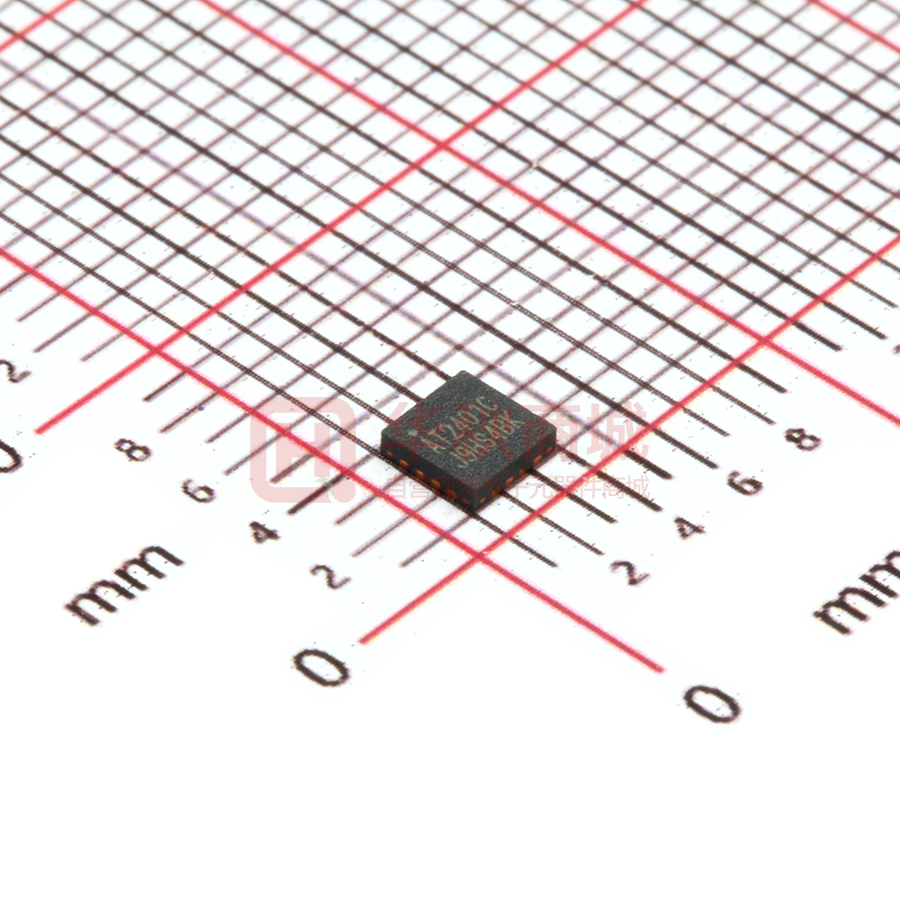

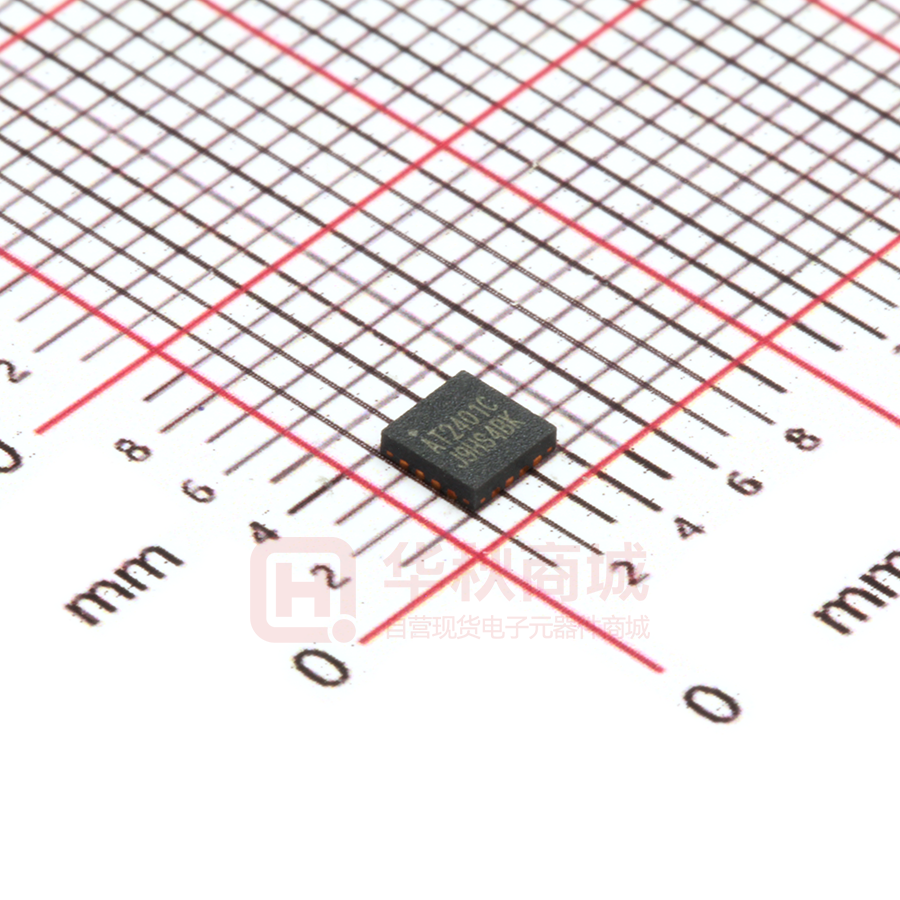

AT2401C

AT2401C

  • 厂商:

    ICOFCHINA(中科微)

  • 封装:

    QFN16_3X3MM_EP

  • 描述:

    QFN16_3X3MM_EP 2~3.6V 350mA

  • 数据手册
  • 价格&库存
AT2401C 数据手册
AT2401C 产品说明书 AT2401C 文件编号:AT2401C-20180305 版本 日期 撰写人 更新内容 1.0 2017/05/05 LYB,QM 初稿 1.1 2018/01/05 QM 更新信息 杭州中科微电子有限公司 2 / 13 产品说明书 AT2401C 产品说明书 概述 AT2401C 是一款面向 Zigbee,无线传感网络以及其他 2.4GHz 频 段无线系统的全集成射频功能的射频前端单芯片。AT2401C 是采用 CMOS 工艺实现的单芯片器件,其内部集成了功率放大器(PA),低噪 声放大器(LNA),芯片收发开关控制电路,输入输出匹配电路以及谐 波滤波电路。 该芯片的常规应用主要包括工业控制自动化,智能家居和符合 RF4CE 协议的射频系统中。由于该芯片有非常优越的性能,高灵敏度 和效率,低噪声,产品尺寸小以及低成本,使得 AT2401C 对于频率带 宽内的应用而言成为完美的解决方案。AT2401C 的功能控制逻辑电路 非常简单,而且使用了少量的外围器件,可以非常方便系统的整体集 成设计。 杭州中科微电子有限公司 3 / 13 AT2401C 主要应用  ZigBee 及其相关应用  ZigBee 智能电源方案  无线音频系统  智能家居和工业自动化  无线传感网络  2.4 GHz 射频系统 杭州中科微电子有限公司 4 / 13 产品说明书 AT2401C 产品说明书 特性  2.4 GHz ZigBee 高效单芯片射频前端集成芯片  集成 TX/RX 收发器端口和天线端口  带谐波抑制的 2.4GHz 功率放大器  低噪声放大器  发射/接收开关切换电路  满足发射符合 OQPSK 调制标准的高线性信号的应用要求  低电压 CMOS 逻辑控制  所有端口的 ESD 保护电路  RF 端口均有 DC 隔直电路  电源信号 VDD 与射频信号有良好地内部隔离电路  接收通道有低的噪声系数  非常低的直流功耗  集成全部的匹配以及隔离电路  仅需少量的外部器件  输入输出匹配到 50-Ohm  采用性能稳定的 CMOS 工艺  采用 QFN 3*3*0.55 mm 的下极板接地的小封装 杭州中科微电子有限公司 5 / 13 芯片引脚分配 引脚编号 引脚名称 引脚描述 4 TXRX 发射/接收射频收发器信号的端口:直流到地 5 TXEN 发射使能的 CMOS 控制端 6 RXEN 接收使能的 CMOS 控制端 10 ANT 功率放大器信号输出端或低噪声放大器信号输入 端:直流到地 1,2,3,7,8,9, GND 地电位:使用中需全部连接到地 13 DNC 悬空端口 14 VDD 可选连接输入,内部已经连接到引脚 16,可不连接 16 VDD 电源电压输入引脚 11,12,15,17 AT2401C 产品说明书 芯片引脚分配图 绝对最大额定值: 参数 单位 最小值 最大值 电源电压 V 0 4.0 V 0 3.6 芯片控制 引脚电压 电流 芯片控制 引脚电流 mA 350 µA 1 杭州中科微电子有限公司 7 / 13 条件 通过 1 KOhm 的电阻 当发射控制引脚 TXEN 为高电平时, 通过电源电压的芯片引脚电流 AT2401C 发射信号 强度 天线接收 信号强度 芯片存储 温度范围 产品说明书 dBm +5 所有工作状态 dBm +5 接收控制链路开启 没有射频输入以及直流供电的情况 ℃ -50 +125 下,以及需要根据晶体管结温的要求 做一些适当的保护措施 备注:超出上述一个或者几个绝对最大额定值可能会导致器件永久性损坏,建议 在表中所列范围内使用。射频输入端信号强度最大值对应为射频输入阻抗为 50 Ohm。 芯片工作条件: 参数 单位 最小值 典型值 最大值 条件 电源电压 V 2.0 3.3 3.6 所有芯片引脚 控制电压“高电平” V 1.2 VDD 通过 1KOhm 电阻 控制电压“低电平” V 0 0.3 工作温度范围 ℃ -40 85 发射链路典型性能参数 参数 单位 典型值 条件 工作频率范围 GHz 2.4-2.52 所有的射频引脚对应的阻抗为 50 5 Ohm 饱和输出功率 dBm +22 小信号增益 dB 25 杭州中科微电子有限公司 8 / 13 AT2401C 产品说明书 二阶谐波 dBm -10 Pout=+20dBm 三阶谐波 dBm -20 Pout=+20dBm 输入回损 dB -10 输出回损 dB -6 Ohm 50 发射链路电流 mA 17 没有射频信号输入的静态工作电流 发射大功率电流 mA 90 Pout=+20dBm 单端输入/输出阻 抗 接收链路典型性能参数 参数 单位 典型值 条件 工作频率范围 GHz 2.4-2.52 所有的射频引脚对应的阻抗为 50 5 Ohm 增益 dB 12 噪声系数 dB 2.5 输入回损 dB -10 输出回损 dB -12 射频端口阻抗 Ohm 50 接收链路电流 mA 8 没有射频信号输入的静态工作电流 输入 1dB 压缩点 dBm -8 对应芯片 ANT 端口的信号强度 待机模式性能参数 参数 单位 典型值 直流关断电流 µA
AT2401C 价格&库存

很抱歉,暂时无法提供与“AT2401C”相匹配的价格&库存,您可以联系我们找货

免费人工找货
AT2401C
  •  国内价格
  • 1+1.77597

库存:42

AT2401C
    •  国内价格
    • 1+1.69050

    库存:35

    AT2401C
      •  国内价格
      • 1+2.58120
      • 10+2.07360
      • 30+1.81440
      • 100+1.51848
      • 500+1.38510
      • 1000+1.35432

      库存:25752
