MS3111S

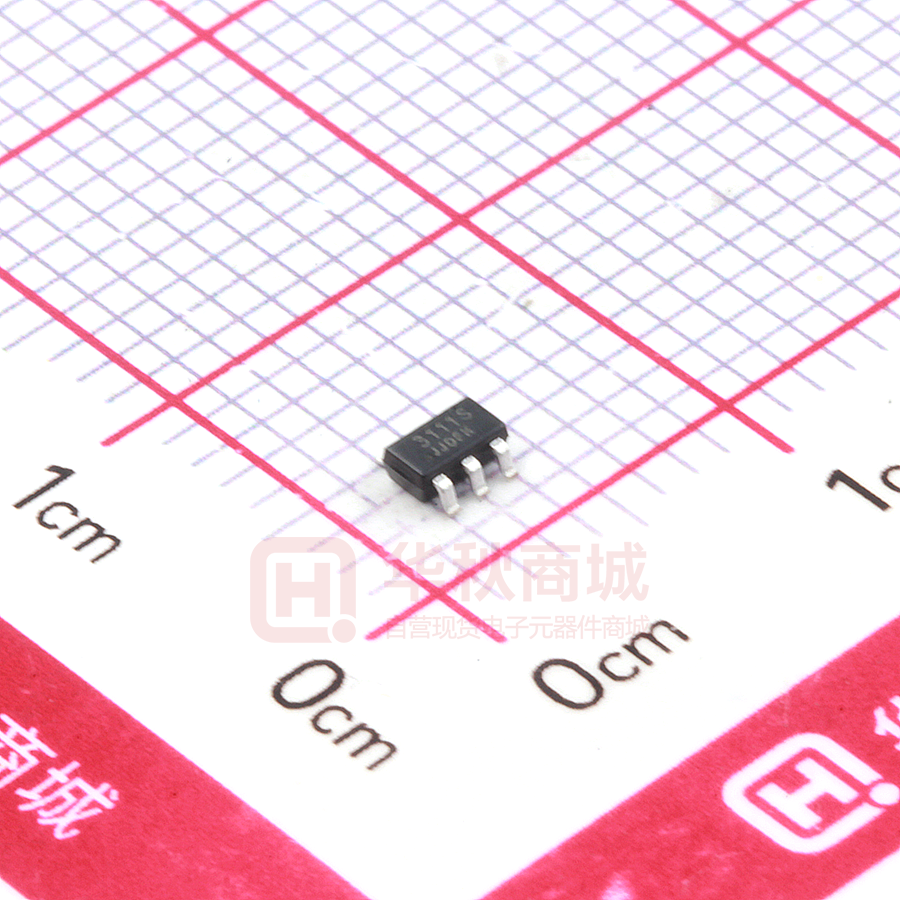

MS3111S 低压 5V DC 电机驱动 产品描述 MS3111S 是一款低压 5V 直流电机驱动芯片，为摄 像机、消费类产品、玩具和其他低压或者电池供电的运 动控制类应用提供了集成的电机驱动解决方案。 MS3111S 能提供高达 0.8A 的输出电流。可以工作在 1.86V 的电源电压上。 MS3111S 具有 PWM(IN/IN)输入接口，与行业标准器 SOT23-6 件兼容，并具有过温保护功能。 主要特点  H 桥电机驱动器 -- 驱动直流电机或其他负载 -- 低导通阻抗(HS+LS)850mΩ  0.8A 驱动电流  电源电压 1.86V  接口类型： PWM(IN1/IN2)输入模式  过温保护  低电流睡眠模式（当 IN1=IN2=0 时进入） 应用  摄像机  数字单镜头反光(DSLR) 镜头  消费类产品  玩具  机器人技术  医疗设备 产品规格分类 产品 封装形式 打印名称 MS3111S SOT23-6 3111S 杭州瑞盟科技股份有限公司 http://www.relmon.com 版本号：V3.5 2022.04.01 共12页 第1页 MS3111S 管脚图 管脚说明 管脚编号 管脚名称 管脚属性 1 OUT2 O 输出 2 2 GND - 地 3 OUT1 O 输出 1 4 VCC - Power 电源 5 IN1 I 输入 1 6 IN2 I 输入 2 杭州瑞盟科技股份有限公司 http://www.relmon.com 管脚描述 版本号：V3.5 2022.04.01 共12页 第2页 MS3111S 内部框图 杭州瑞盟科技股份有限公司 http://www.relmon.com 版本号：V3.5 2022.04.01 共12页 第3页 MS3111S 极限参数 芯片使用中，任何超过极限参数的应用方式会对器件造成永久的损坏，芯片长时间处于极限工作 状态可能会影响器件的可靠性。极限参数只是由一系列极端测试得出，并不代表芯片可以正常工作在 此极限条件下。无其他说明，T=25°C。 符号 参数范围 单位 最大工作电压 VCC -0.3  6 V 控制输入电压范围 INX -0.5  6 V 驱动峰值电流 Imax 01 A 结温 Tjmax -40  150 °C 存储温度 Tstg -60  150 °C 静电保护（人体模式） ESD ±2500 V 参数 推荐工作条件 无其他说明，T=25°C。 参数 符号 测试条件 最小值 典型值 最大值 单位 逻辑电源 VCC 1.8 6 V 输出电流 IOUT 0 0.8 A 外部 PWM 频率 fPWM 0 250 kHZ 逻辑输入电压 Vlogic 0 6 V Ta -40 85 °C 工作温度 杭州瑞盟科技股份有限公司 http://www.relmon.com 版本号：V3.5 2022.04.01 共12页 第4页 MS3111S 电气参数 无其他说明，T=25°C，VCC=5V 电气特性 无其他说明，T=25°C, VCC=3V, VM=5V 参数 符号 VCC 工作电压 VCC VCC 工作电流 1 IVCC VCC 工作电流 2 IVCCQ 测试条件 最小值 典型值 最大值 单位 6 V 100 550 uA 0.01 1 uA 850 1000 mΩ 200 nA 0.27×VCC V 1.8 VCC=5V，无 PWM VCC=5V， IN1=IN2=0 省电模式 输出模块 上臂+下臂桥导通电阻 关断态漏电流 RdsON IOFF VCC=5V, Io=500mA Vout=0V -200 控制输入脚(IN1, IN2) 逻辑低输入电压 VIL 逻辑高输入电压 VIH 输入逻辑迟滞 VHY 0.40×VCC V 0.13×VCC 逻辑低输入电流 IIL Vin=0 逻辑高输入电流 IIH Vin=3.3V 下拉电阻 Rpd -5 mV 5 uA 50 uA 100 kΩ 保护电路 过温保护 TSD 过温保护迟滞 ΔTSD 150 160 180 °C 20 °C 时序要求 TA=25°C, VCC=5V, RL=20Ω 范围 参数 条件 单位 最小 最大 T1 启动时间 100 us T2 关断时间 300 ns T3 输入高到输出高延迟 160 ns T4 输入低到输出低延迟 160 ns T5 输出上升沿 30 188 ns T6 输出下降沿 30 188 ns 杭州瑞盟科技股份有限公司 http://www.relmon.com 版本号：V3.5 2022.04.01 共12页 第5页 MS3111S 图 1. MS3111S 输入输出时间参数 1 图 2. MS3111S 输入输出时间参数 2 杭州瑞盟科技股份有限公司 http://www.relmon.com 版本号：V3.5 2022.04.01 共12页 第6页 MS3111S 功能描述 桥臂控制 MS3111S 由 PWM 输入接口控制，也被称作 IN/IN 输入模式，其控制真值表如下： IN1 IN2 OUT1 OUT2 功能 0 0 Z Z Sleep 态 0 1 L H 反向 1 0 H L 正向 1 1 L L 刹车 睡眠模式 当 IN1 与 IN2 不同时为低时，芯片正常工作。 当 IN1=IN2=0 时，芯片进入低功耗的睡眠模式，内部所有必要的电路都将停止工作。 输入脚 输入脚有内有 100KΩ电阻下拉，默认为低电平输入。 应用上需要在 VCC 脚上接 0.1uF 的陶瓷电容对地，并且尽量靠近芯片。 保护电路 过温保护 当芯片结温超过 160°C 时，过温保护电路被激活，关断所有输出管。当温度降低一个迟滞温度 20°C，到达 140°C 时，所有输出管恢复工作。 但是，由于过温保护仅仅在芯片结温超过设定值才会被激活，它并不能保证产品就能免受破坏。 失效 条件 H桥 恢复 过温保护 Tj>160°C 关闭 Tj
