S9014
S9014
TRANSISTOR (NPN)
FEATURES
Complementary to S9015
SOT-23
1.BASE
2.EMITTER
3.COLLECTOR

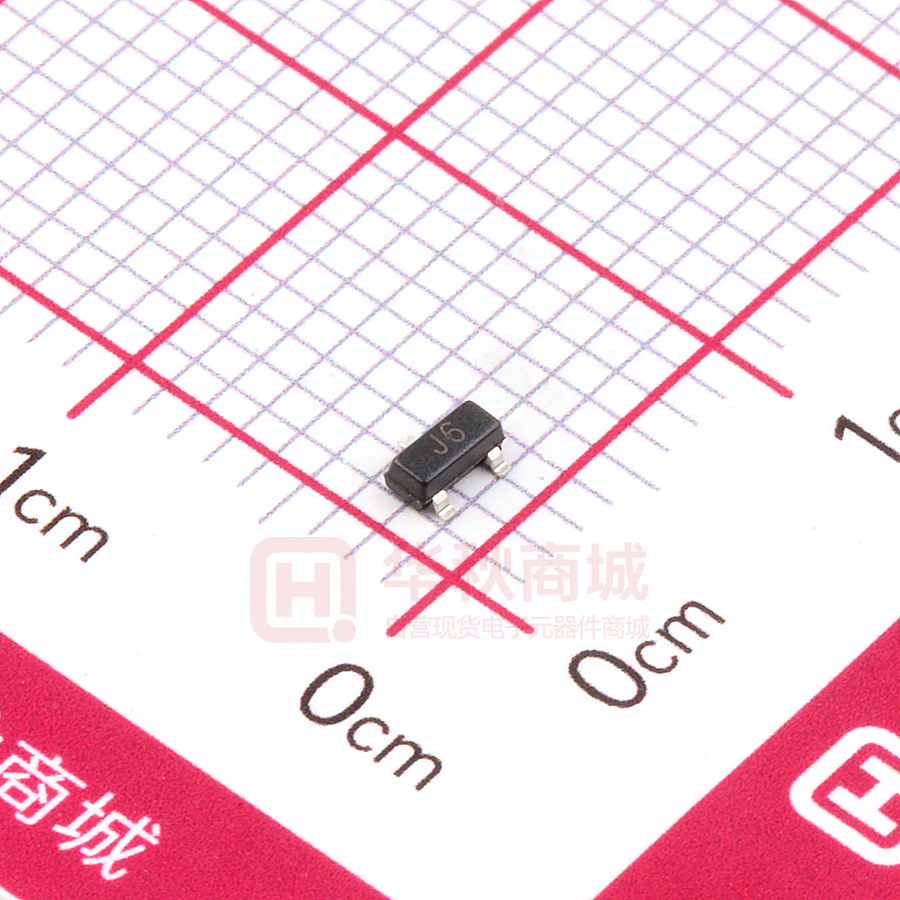

MARKING: J6
MAXIMUM RATINGS (TA=25℃ unless otherwise noted)
Symbol
Parameter
value
units
VCBO
Collector-Base Voltage
50
V
VCEO
Collector-Emitter Voltage
45
V
VEBO
Emitter-Base Voltage
5
V
IC
Collector Current-Continuous
0.1
A
PC
Collector Power Dissipation
0.2
W
TJ
Junction Temperature
150
℃
TSTG
Storage Temperature
-55-150
℃
ELECTRICAL CHARACTERISTICS (Tamb=25℃ unless otherwise specified)
Symbol
Test
Collector-base breakdown voltage
V(BR)CBO
IC= 100µA,
IE=0
50
V
Collector-emitter breakdown voltage
V(BR)CEO
IC= 0.1mA, IB=0
45
V
Emitter-base breakdown voltage
V(BR)EBO
IE=100µA, IC=0
5
V
Parameter
conditions
MIN
TYP
MAX
UNIT
Collector cut-off current
ICBO
VCB=50V,
IE=0
0.1
µA
Collector cut-off current
ICEO
VCE=35V,
IB=0
0.1
µA
Emitter cut-off current
IEBO
VEB= 3V,
IC=0
0.1
µA
DC current gain
hFE
VCE=5V,
IC= 1mA
200
450
Collector-emitter saturation voltage
VCE(sat)
IC=100 mA, IB= 5mA
0.3
V
Base-emitter saturation voltage
VBE(sat)
IC=100 mA,
1
V
Transition frequency
www.tw-gmc.com
fT
VCE= 5V,
f=30MHz
1
B=
5mA
IC= 10mA
150
MHz
S9014
Typical Characteristics
Static Characteristic
IC
16uA
14uA
4
12uA
10uA
8uA
2
IC
Ta=25℃
6uA
100
4uA
0
IB=2uA
0
2
6
COLLECTOR-EMITTER VOLTAGE
VCEsat
VCE
8
1
(V)
10
COLLECTOR CURRENT
—— IC
VBEsat
2
BASE-EMITTER SATURATION
VOLTAGE VBEsat (V)
0.1
COMMON EMITTER
VCE= 5V
10
0.1
(V)
1
COLLECTOR-EMITTER
SATURATION VOLTAGE VCEsat
—
—
Ta=100℃
DC CURRENT GAIN
COLLECTOR CURRENT
COMMON
EMITTER
Ta=25℃
20uA
18uA
6
hFE
1000
hFE
(mA)
8
Ta=100℃
Ta=25℃
1
——
IC
100
(mA)
IC
Ta=25℃
Ta=100℃
β=20
β=20
0.01
0.1
1
10
COLLECTOR CURRENT
IC
—— VBE
fT
1000
100
(mA)
—— IC
Ta=25℃
1
COMMON EMITTER
VCE= 5V
0.6
0.3
0.9
1.2
100
10
COMMON EMITTER
VCE=5V
Ta=25℃
1
0.1
1
100
——
Cob/ Cib
VCB/ VEB
COLLECTOR POWER DISSIPATION
PC (mW)
C
Cib
Cob
1
0.1
0.1
www.tw-gmc.com
10
1
REVERSE VOLTAGE
VR
PC
250
f=1MHz
IE=0/IC=0
Ta=25 ℃
10
10
COLLECTOR CURRENT
BASE-EMMITER VOLTAGE VBE (V)
(pF)
IC
(MHz)
fT
Ta=100℃
10
0.1
0.0
CAPACITANCE
10
COLLECTOR CURRENT
TRANSITION FREQUENCY
IC
COLLECTOR CURRENT
1
(mA)
(mA)
100
IC
0.1
0.1
100
Ta
150
100
50
0
25
50
75
AMBIENT TEMPERATURE
2
100
(mA)
200
0
20
(V)
——
IC
125
100
Ta
(℃ )
150
S9014
PACKAGE OUTLINE
Plastic surface mounted package; 3 leads
www.tw-gmc.com
SOT-23
3
