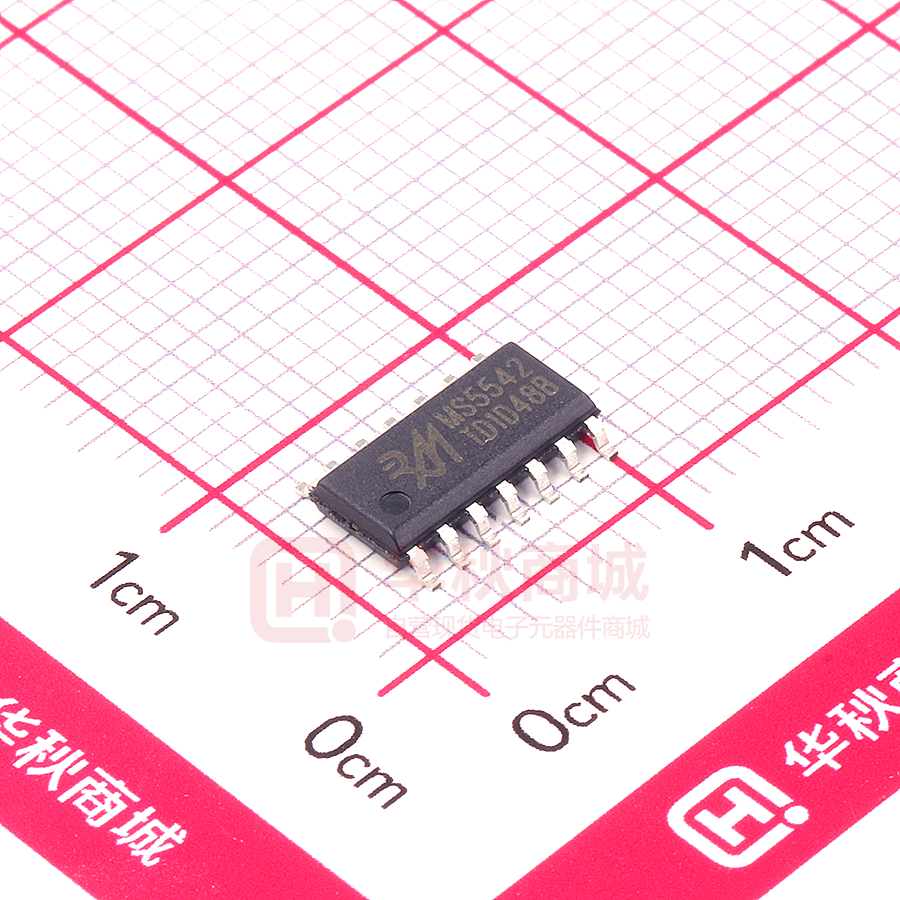

MS5541/MS5542 2.7V 到 5.5V，串行输入，电压输出，16 位数模转换器 产品简述 MS5541/MS5542 是一款单通道、16 位、串行输入、电压输 出的数模转换器，采用 2.7V 至 5.5V 单电源供电，输出范围为 0V 至 VREF。在输出范围内保证单调性，在温度范围为-40℃至+85℃ 能够提供 1LSB INL 的 14 位精度。MS5541/MS5542 提供无缓冲输 出，低建立时间、低功耗和低失调误差等特性。并且具有低噪声 SOP8 性能和低毛刺，适合多种终端系统使用。 MS5542 能够工作在双极性模式，产生VREF 的输出摆幅。具 有用于基准电压与模拟接地引脚的开尔文检测连接，以减少布局 敏感度。 主要特点 MSOP8  有效精度 14 位  3V 和 5V 单电源  低功耗：0.825mW  建立时间：1.2us  无缓冲电压输出能够直接驱动 60 K负载  低毛刺：1.1nV-s  兼容 SPI/QSPI/MICROWIRE 和 DSP 接口标准 SOP14 应用  精密源测量仪器  自动测试设备  数据采集系统  工艺过程控制 MSOP10 产品规格分类 产品 封装形式 丝印名称 MS5541 SOP8 MS5541 MS5541M MSOP8 MS5541M MS5542 SOP14 MS5542 MS5541A MSOP10 MS5541A 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.0 2020.4.23 共20页 第1页 MS5541/MS5542 管脚排列图 MS5542 MS5541/MS5541M VDD VOUT 1 8 AGND 2 7 DGND REF 3 6 DIN 5 SCLK CS 4 SOP8/MSOP8 RFB 1 14 VDD VOUT 2 13 INV MS5541A AGNDF 3 12 DGND AGNDS 4 11 LDAC REFS 5 10 DIN REFF 6 9 NC CS 7 8 SCLK VDD 1 10 VLOGIC VOUT 2 9 DGND AGND 3 8 LDAC 7 DIN REF 4 6 SCLK CS 5 MSOP10 SOP14 管脚排列 管脚编号 管脚名称 管脚属性 管脚描述 MS5541/MS5541M 1 VOUT O DAC 的模拟输出电压 2 AGND POWER 模拟参考地 3 REF I DAC 参考输入电压，连接外部 2.5v，电压范围 2V 至 VDD 4 CS I 逻辑输入信号，芯片信号选择端用于串行数据的输入控制 5 SCLK I 时钟输入，上升沿触发数据进入寄存器 6 DIN I 7 DGND POWER 数字参考地 8 VDD POWER 电源 串行数据输入，可支持 16 位数据，在 SCLK 上升沿时进入寄存 器 MS5542 1 RFB O 电阻反馈引脚，在双极模式下，连接外部运放输出 2 VOUT O DAC 的模拟输出电压 3 AGNDF POWER 模拟参考地 4 AGNDS POWER 模拟参考地 5 REFS I DAC 输入参考电压（加载）连接外部 2.5v，电压范围 2V 至 VDD DAC 输入参考电压（检测）连接外部 2.5v，电压范围 2V 至 6 REFF I VDD 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.0 2020.4.23 共20页 第2页 MS5541/MS5542 7 CS I 逻辑输入信号，芯片信号选择端用于串行数据的输入控制 8 SCLK I 时钟输入，上升沿触发数据进入寄存器 9 NC 10 DIN I 11 LDAC I 当输入低电平时，DAC 寄存器与串行寄存器数据内容同步更新 12 DGND POWER 数字参考地 13 INV O 14 VDD POWER 未连接 串行数据输入，可支持 16 位，数据在 SCLK 上升沿时进入寄存 器 连接到 DAC 内部的缩放电阻，在双极模式下连接外部运放的 反相输入端 电源 MS5541A 1 VDD POWER 电源 2 VOUT O DAC 的模拟输出电压 3 AGND POWER 模拟参考地 4 REF I DAC 参考输入电压，连接外部 2.5v，电压范围 2V 至 VDD 5 CS I 逻辑输入信号，芯片信号选择端用于串行数据的输入控制 6 SCLK I 时钟输入，上升沿触发数据进入寄存器 7 DIN I 8 LDAC I 当输入低电平时，DAC 寄存器与串行寄存器数据内容同步更新 9 DGND POWER 数字参考地 10 VLOGIC POWER 逻辑电源 串行数据输入，可支持 16 位数据，在 SCLK 上升沿时进入寄存 杭州瑞盟科技有限公司 http://www.relmon.com 器 版本号：V1.0 2020.4.23 共20页 第3页 MS5541/MS5542 内部框图 VDD MS5541/MS5541M REF VOUT 16位DAC AGND 16位DAC锁存 CS 逻辑控制 DIN SCLK 串行输入寄存器 DGND 图 1. MS5541/MS5541M 结构图 VDD MS5542 RINV RFB RFB INV REFF 16位DAC AGNDF REFS CS LDAC VOUT 16位DAC锁存 AGNDS 逻辑控制 DIN SCLK 串行输入寄存器 DGND 图 2. MS5542 结构图 VDD MS5541A REF 16位DAC VOUT AGND VLOGIC 16位DAC锁存 CS DIN 逻辑控制 SCLK LDAC 串行输入寄存器 DGND 图 3. MS5541A 结构图 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.0 2020.4.23 共20页 第4页 MS5541/MS5542 极限参数 绝对最大额定值 所有的最小/最大特性和规格都是在具体的工作条件下取得的。典型的性能特征和规格是在额定供 电电压和 TA=25℃下测量的。 DGND = AGND = 0 V，所有的电压值都是相对于 0V。工作在这些限定的条件下可能会对设备产生永 久的损害。正常工作并不保证在这些极限范围内。 注意：应用中任何情况下都不允许超过下表中的最大额定值。 参 数 符号 额定值 单位 注 电源电压 VDD -0.3～+6.0 V *1 输入电流 Iin ±10 mA 工作环境温度 Topr -40～+85 ℃ *2 存储温度 Tstg -65～+150 ℃ *2 ESD HBM 大于±3k V 注意项： *1：绝对最大额定值，是指在容损范围内使用的场合。 *2：工作环境温度，以及存储温度的项目以外，所有温度为 Ta = 25℃ 工作电源电压范围 参 数 范 围 参 数 符号 单位 最小 标准 最大 电源电压范围 VDD 2.7 5 5.5 V 参考电压范围 VREF 2 2.5 VDD V 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.0 注 2020.4.23 共20页 第5页 MS5541/MS5542 电气参数 VDD=2.7V~5.5V，VREF=2V~VDD，AGND=DGND=0V，TA=TMIN to TMAX 注意：没有特别规定，环境温度为 Ta = 25℃ ±2℃。 参 数 测试条件 最小值 典型值 最大值 单位 静态特性 分辨率 14 bits 积分非非线性 VREF=2.048V,VDD=5V 6.5 10.5 LSB 微分非线性 TA=25℃ 4 5 LSB 增益误差 TA=25℃ 2 5 LSB 0.1 增益误差温度系数 单极零码误差 2 TA=25℃ ppm/℃ 2.5 0.05 单极零码误差温度系数 LSB ppm/℃ MS5542 双极零点失调误差 2 TA=25℃ 5 0.2 双极零点温度系数 LSB ppm/℃ 双极零码失调误差 TA=25℃ 2 5 LSB 双极增益误差 TA=25℃ 2 5 LSB 0.1 双极增益温度系数 ppm/℃ 输出特性 输出电压范围 单极模式 0 VREF-1LSB V MS5442 双极模式 - VREF VREF-1LSB V 输出电压建立时间 CL=10pF 1.2 us 转换速率 CL=10pF,0%-63% 17 V/us 数字到模拟毛刺脉冲 1LSB 1.1 nV-sec 数字馈通 VREF=2.048V 0.2 nV-sec 输出噪声密度 DAC 码=08400,f=1kHz 11.8 nV/√Hz 输出噪声电压 f=0.1Hz to 10Hz 0.134 uVp-p 电源抑制比 VDD10% 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.0 1.0 LSB 2020.4.23 共20页 第6页 MS5541/MS5542 DAC 参考输入 参考输入范围 参考输入阻抗 2.0 VDD V 单极模式 90 k MS5442 双极模式 72 k 逻辑输入 输入电流 1 uA 输入低电压 0.8 V 输入高电压 2.4 V 输入电容 10 滞后电压 0.15 pF V 电源电压 电源电压 2.7 5.5 V 电流 数字输入为 0 165 227 uA 功耗 数字输入为 0 0.825 1.248 mW 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.0 2020.4.23 共20页 第7页 MS5541/MS5542 时钟特性 在没有特别注明下：VDD=2.7V~5.5V10%，VREF=2.048V，VINH= VDD 的 90%，VINL= VDD 的 10%， AGND=DGND=0V， -40℃
