MS8605/8606
精密、低噪、CMOS、轨到轨输入输出运算放大器
产品简述
MS8605、MS8606 是单通道和双通道的轨到轨输入输出单电
源供电运放。它们具有低的失调电压,低的输入电压电流噪声和
宽的信号带宽。
低失 调,低 噪,低 输入偏 置电流 和宽的 带宽的 结合使 得
SOT23-5
MS860X 运放适用于各种应用。其优异的性能能够进入滤波器,
积分器,光电放大器和高阻抗传感器应用,音频和一些 AC 应用
得益于其宽的带宽和低的失真。
MS860X 的工作温度范围在-40°C 到 125°C。
主要特点
SOP8
低失调电压:典型 65uV,最大 300uV
低的输入偏置电流: 1pA 最大
单电源: 2.7V 到 5.5V
低噪: 8nV/√Hz
高的开环增益: 120dB
宽带宽:10MHz
单位增益稳定
MSOP8
应用
光电放大
多阶滤波器
传感器
音频
条形扫描器
产品规格分类
产品
封装形式
丝印名称
MS8605S
SOT23-5
8605S

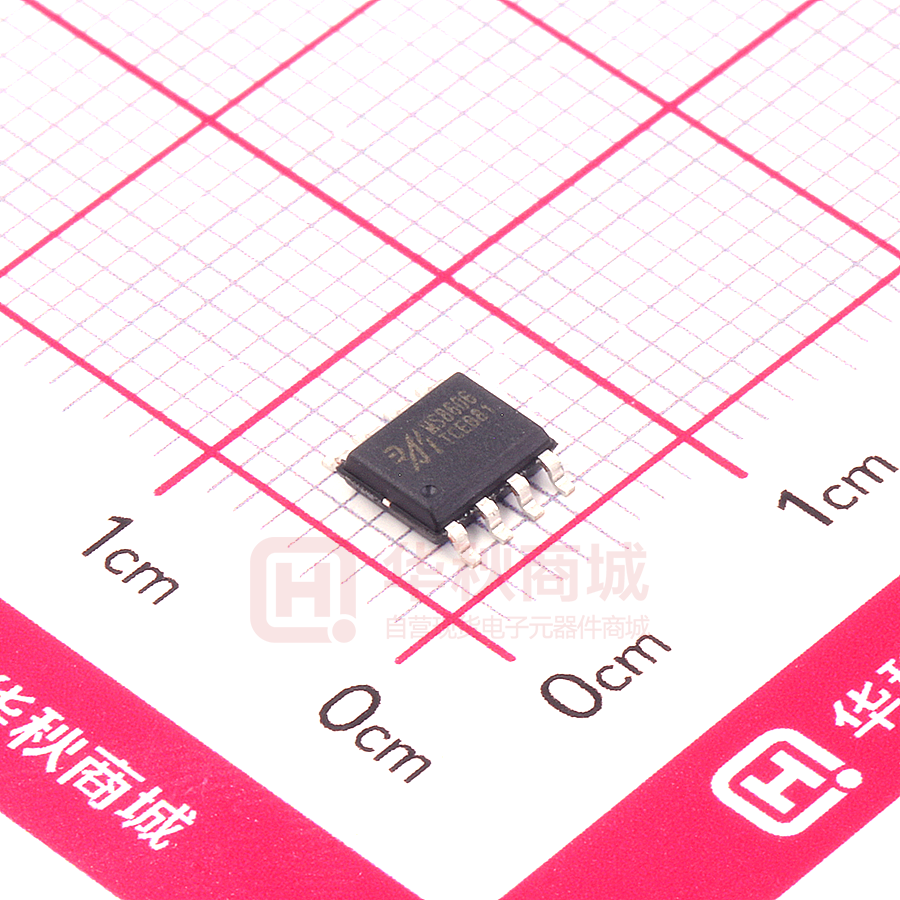

MS8606
SOP8
MS8606
MS8606M
MSOP8
MS8606M
杭州瑞盟科技有限公司
http://www.relmon.com
版本号:V1.3
2021.11.17
共15页 第1页
MS8605/8606
管脚图
管脚说明
管脚编号
管脚名称
管脚属性
管脚描述
MS8605S
1
OUT
O
通道输出
2
GND
-
接地脚
3
+IN
I
通道同向端输入
4
-IN
I
通道反向端输入
5
VCC
POWER
电源
MS8606/MS8606M
1
OUTA
O
A 通道输出
2
-INA
I
A 通道反向端输入
3
+INA
I
A 通道同向端输入
4
GND
-
接地脚
5
+INB
I
B 通道同向端输入
6
-INB
I
B 通道反向端输入
7
OUTB
O
B 通道输出
8
VCC
POWER
杭州瑞盟科技有限公司
http://www.relmon.com
电源
版本号:V1.3
2021.11.17
共15页 第2页
MS8605/8606
极限参数
芯片使用中,任何超过极限参数的应用方式会对器件造成永久的损坏,芯片长时间处于极限工作
状态可能会影响器件的可靠性。极限参数只是由一系列极端测试得出,并不代表芯片可以正常工作在
此极限条件下。
参数
符号
额定值
单位
VCC
6
V
输入管脚电压
0 VCC
V
差分输入电压
±6
V
-65 150
°C
电源电压
结温范围
工作温度
TA
-40 125
°C
存储温度
Tstg
-65 150
°C
260
°C
引脚温度范围
杭州瑞盟科技有限公司
http://www.relmon.com
版本号:V1.3
2021.11.17
共15页 第3页
MS8605/8606
电气参数(5V)
VCC=5V, VCM=2.5V。注意:没有特别规定,环境温度为TA= 25°C ±2°C。
输入特性
参数
输入失调电压
符号
VOS
测试条件
最小值
典型值
VCC=5V, VCM=2.5V
65
VCC=5V, VCM=0V5V
80
-40°C≤TA≤125°C
输入偏置电流
IB
输入失调电流
IOS
共模抑制比
CMRR
大信号增益
-40°C≤TA≤125°C
0.1
-40°C≤TA≤125°C
输入失调电压漂移
输入电容
ΔVOS/ΔTA
uV
1
0.5
75
VCM=0V5V
85
100
-40°C≤TA≤125°C
75
90
RL= 2kΩ, Vo= 0.5V4.5V
300
250
0
AVO
单位
750
0.2
输入电压范围
最大值
115
-40°C≤TA≤125°C
pA
dB
5
120
1.5
pA
V
dB
10
μV/°C
CDIFF
2.6
pF
CCM
8.8
pF
动态性能
参数
符号
单位增益带宽
GBP
测试条件
最小值
典型值
最大值
单位
10
MHz
压摆率
SR
RL = 2kΩ, CL=16pF
7
V/us
建立时间 0.01%
ts
0V2V step, AV=1
