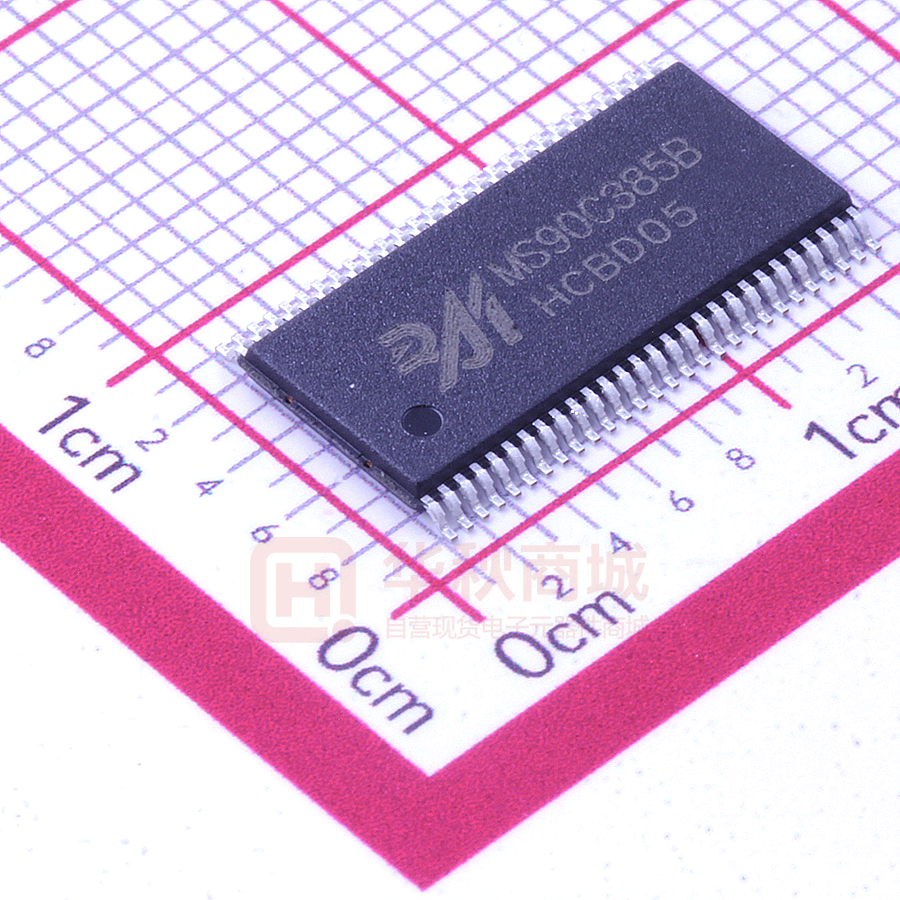

MS90C385B +3.3V 150MHz 的 24bit 平板显示器（FPD）LVDS 信号发送器 产品简述 MS90C385B 芯片能够将 28bit 的 TTL 数据转换成 4 通道的低压 差分型号（LVDS）。时钟通道经过锁相之后与数据通道并行输 出。在时钟频率为 150MHz 时，24bit 的 RGB 数据、3bit 的 LCD 时序数据和 1bit 的控制数据以 1050Mbps 的速率在每个 LVDS 数 据通道中传输。输入时钟频率为 150MHz 时，数据的传输速率为 525Mbytes/sec。MS90C385B 的 R_FB 管脚可以选择在时钟的上升 沿或者下降沿有效。此款芯片是解决高带宽、高速 TTL 信号层面 的电磁干扰和电缆长度问题的理想产品。 主要特点            频率范围：20-150MHz 时钟信号 较少的总线减少了连线尺寸和费用 IO 供电电源 1.8V、3.3V 兼容 低功耗模式 支持 VGA、SVGA、XGA、SXGA 支持扩展频谱时钟产生 内部集成输入抖动滤波器 525Megabytes/sec 带宽 减小 LVDS 摆幅来减小电磁干扰（200mV 或 345mV LVDS 摆 幅可供选择） PLL 不需要外部结构 遵循 TIA/EIA-644 LVDS 标准 应用    监控摄像头 台式机/笔记本 打印机 产品规格分类 产品 封装形式 丝印名称 MS90C385B TSSOP56 MS90C385B 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.4 2021.03.16 共9页 第1页 MS90C385B 管脚排列图 MS90C385B 采用 TSSOP56 封装，管脚排列如下： 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.4 2021.03.16 共9页 第2页 MS90C385B 管脚描述 管脚编号 管脚名称 管脚属性 47, 48 TXOUT0+,TXOUT0- LVDS 输出 45, 46 TXOUT1+, TXOUT1- LVDS 输出 41, 42 TXOUT2+, TXOUT2- LVDS 输出 37, 38 TXOUT3+, TXOUT3- LVDS 输出 39, 40 TCLK+, TCLK- LVDS 输出 51,52,54,55,56,2,3 TX0 ~ TX6 输入 TTL 级数据输入。 4,6,7,8,10,11,12 TX7 ~ TX13 输入 包括：8 RED,8 GREEN,8 BLUE,4 个 14,15,16,18,19,20,22 TX14 ~ TX20 输入 控制信号（HSYNC，VXYNC，DE） 23,24,25,27,28,30,50 TX21 ~ TX27 输入 31 CLK IN 输入 32 /PDN 17 1 R_FB RS 输入 输入 输入 9 VCC 电源 26 IOVCC IO 电源 5,13,21,29,53 GND 地 44 LVDS VCC 电源 36,43,49 LVDS GND 地 34 PLL VCC 电源 33,35 PLL GND 地 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.4 管脚描述 LVDS 差分数据输出 LVDS 差分时钟输出 TTL 级时钟输入。 TTL 级输入。高：正常工作 低：低功耗 选择有效边沿。 高：上升沿 低：下降沿 LVDS 摆幅控制（正常 RS=VCC,小 摆幅 RS=GND） 输入级电源，典型值 3.3V IO 口电源，1.8V 和 3.3V 兼容 TTL 级输入地 LVDS 电源，典型值 3.3V LVDS 输出地 PLL 电源，典型值 3.3V PLL 地 2021.03.16 共9页 第3页 MS90C385B 极限参数 绝对最大额定值 注意： 实际应用中不允许超过额定值的范围*1 参 数 符号 额定值 单位 -0.3~4 V CMOS/TTL 输入电压 -0.3~(VCC+0.3) V CMOS/TTL 输出电压 -0.3~(VCC+0.3) V LVDS 驱动输出电压 -0.3~(VCC+0.3) V -40 到 100 ℃ 1.4 W VCC 电源电压 T 工作温度 最大功耗（25℃） 条件 结温度 TJ -55 到 150 ℃ 储存温度 Tstg -55 到 150 ℃ 焊接温度（无铅） TPEAK 260 ℃ TP 10 秒 焊接温度处于 TPEAK 时持续时间（无铅） *1 超过绝对额定最大值可能会造成芯片永久损坏 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.4 2021.03.16 共9页 第4页 MS90C385B 电气参数 （除非另外说明，所有电源电压=3.3V±10%，VA=25℃） 电学特性 符号 参数 VIH 输入高电平 VIL 输入低电平 IIN 输入电流 IPD 低功耗状态电流 Min Max Units 1.5 VCC V GND 0.8 V 0≤VIN≤VCC ±10 uA R_FB=VCC,VIH=VCC 10 uA 条件 Typ 开关特性 Min Max Units 5.0 ns T 50 ns 0.35T 0.5T 0.65T ns 时钟低电平持续时间 0.35T 0.5T 0.65T ns TTS TTL 数据建立时间 2.5 ns TTH TTL 数据保持时间 0 ns TLVT LVDS 信号转换时间 0.6 ns TTCD 时钟输入与差分时钟信号延迟 2T/7+2.3 ns TTDP1 输出数据位 0 TTDP0 输出数据位 1 0.95 ns TTDP6 输出数据位 2 1.90 ns TTDP5 输出数据位 3 2.86 ns TTDP4 输出数据位 4 3.81 ns TTDP3 输出数据位 5 4.76 ns TTDP2 输出数据位 6 5.71 ns TTDP1 输出数据位 0 TTDP0 输出数据位 1 1.43 ns TTDP6 输出数据位 2 2.86 ns TTDP5 输出数据位 3 4.29 ns TTDP4 输出数据位 4 5.71 ns TTDP3 输出数据位 5 7.14 ns TTDP2 输出数据位 6 8.47 ns TTDP1 输出数据位 0 TTDP0 输出数据位 1 1.68 ns TTDP6 输出数据位 2 3.36 ns TTDP5 输出数据位 3 5.04 ns TTDP4 输出数据位 4 6.72 ns TTDP3 输出数据位 5 8.40 ns TTDP2 输出数据位 6 10.08 ns TTDP1 输出数据位 0 符号 参数 TTCIT 时钟信号过渡时间 TTCP 时钟周期 11.76 TTCH 时钟高电平持续时间 TTCL 杭州瑞盟科技有限公司 http://www.relmon.com 150MHz 100MHz 85MHz 50MHz -0.2 -0.2 -0.2 -0.2 版本号：V1.4 Typ 0 0 0 0 +0.2 +0.2 +0.2 +0.2 ns ns ns ns 2021.03.16 共9页 第5页 MS90C385B TTDP0 输出数据位 1 2.86 ns TTDP6 输出数据位 2 5.71 ns TTDP5 输出数据位 3 8.57 ns TTDP4 输出数据位 4 11.42 ns TTDP3 输出数据位 5 14.28 ns TTDP2 输出数据位 6 17.14 ns TTDP1 输出数据位 0 TTDP0 输出数据位 1 4.08 ns TTDP6 输出数据位 2 8.16 ns TTDP5 输出数据位 3 12.24 ns TTDP4 输出数据位 4 16.33 ns TTDP3 输出数据位 5 20.41 ns TTDP2 输出数据位 6 24.49 ns TTDP1 输出数据位 0 TTDP0 输出数据位 1 7.14 ns TTDP6 输出数据位 2 14.28 ns TTDP5 输出数据位 3 21.42 ns TTDP4 输出数据位 4 28.57 ns TTDP3 输出数据位 5 35.71 ns TTDP2 输出数据位 6 42.86 ns TTPLLS 锁相环设置时间 35MHz -0.2 20MHz 0 -0.2 +0.2 0 ns +0.2 - - ns 10 ms 直流特性 Min Typ Max Units 差分输出电压（RS=VCC） 250 345 450 mV 差分输出电压（RS=GND） 100 200 300 符号 参数 VOD 条件 △VOD VOC RL=100Ω 共模电压（RS=VCC） 1.125 1.25 35 mV 1.375 V 35 mV ±10 uA 1.20 共模电压（RS=GND） △VOC IOZ /PDN=0V 电源电流 符号 参数 ICCTG 供电电流 16 Grayscale MS90C385B ICCTP Power down 时的电流 杭州瑞盟科技有限公司 http://www.relmon.com 条件 Typ f=20MHz 21 mA f=35MHz 27 mA f=50MHz 29 mA f=85MHz 31 mA f=100MHz 34 mA f=150MHz 37 mA /PDN=0V 21 uA 版本号：V1.4 Max Units 2021.03.16 共9页 第6页 MS90C385B 封装外形图 TSSOP56 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.4 2021.03.16 共9页 第7页 MS90C385B 印章与包装规范 一、印章内容介绍 MS90C385B：产品型号 XXXXXXX：生产批号 二、印章规范要求 采用激光打印，整体居中且采用 Arial 字体。 三、包装说明： 型号 封装形式 只/卷 卷/盒 只/盒 盒/箱 只/箱 MS90C385B TSSOP56 3000 1 3000 8 24000 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.4 2021.03.16 共9页 第8页 MS90C385B MOS电路操作注意事项： 静电在很多地方都会产生，采取下面的预防措施，可以有效防止MOS电路由于受静电 放电的影响而引起的损坏： 1、操作人员要通过防静电腕带接地。 2、设备外壳必须接地。 3、装配过程中使用的工具必须接地。 4、必须采用导体包装或抗静电材料包装或运输。 +86-571-89966911 杭州市滨江区伟业路 1 号 http://www.relmon.com 高新软件园 9 号楼 701 室 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.4 2021.03.16 共9页 第9页
