MS2575

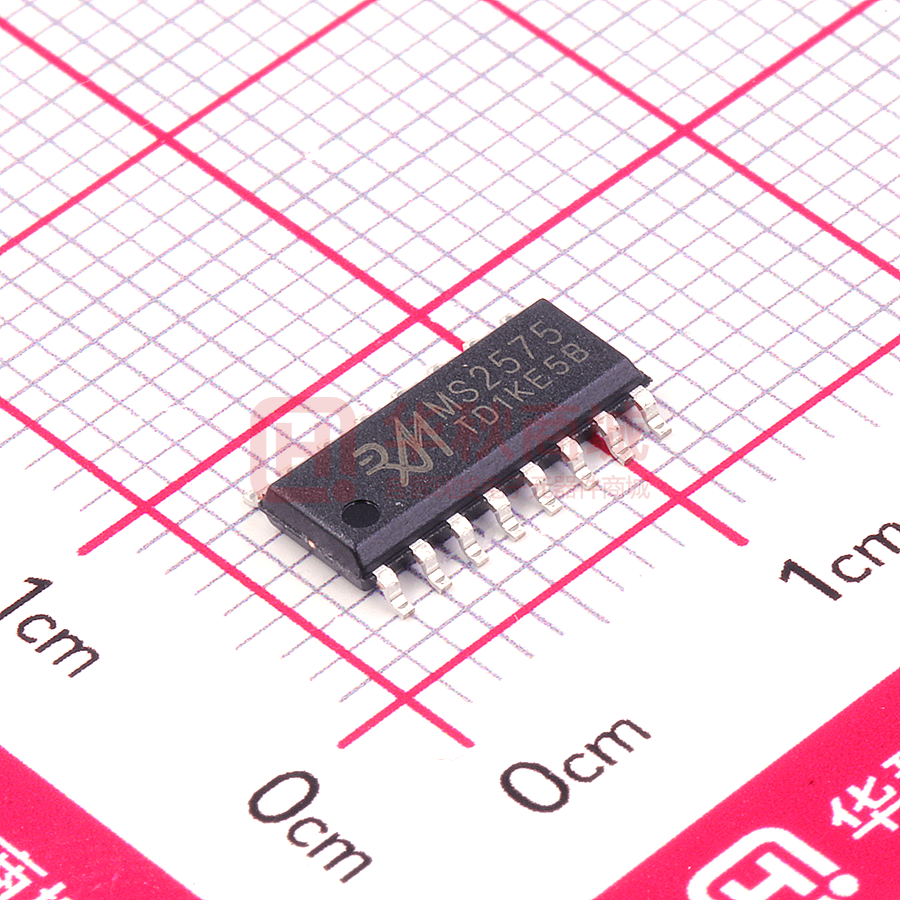

MS2575/2575T 四通道差动线路接收器 产品简述 MS2575/MS2575T是一款低功耗的四通道差线路接收芯 片。用于平衡或非平衡的数字数据传输。四个接收器均具有 使能功能，该功能提供了两种可选输入：高电平有效输入和 低电平有效输入。通过三态输出，该器件可直接连接至总线 组织式系统。失效防护设计规定当输入处于开路状态时，输 出始终为高电平。MS2575采用SOP16封装，MS2575T采用 TSSOP16封装。 SOP16 主要特点  符合或超出了ANSI TIA/EIA-422-B、TIA/EIA-423-B 和 ITU 建议V.10 与V.11 的要求  低功耗  具有±200mV 灵敏度的±15V 共模范围  输入迟滞：60mV（典型值）  采用5V 单电源供电  三态输出  输入失效防护电路  SOP16、TSSOP16 封装 TSSOP16 应用  可靠性汽车应用  工厂自动化  ATM 和点钞机  智能电网  交流和伺服电机驱动器 产品规格分类 产品 封装形式 丝印名称 MS2575 SOP16 MS2575 MS2575T TSSOP16 MS2575T 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.1 2020.05.19 共12页 第1页 MS2575/2575T 管脚排列图 管脚排列 管脚编号 管脚名称 管脚属性 管脚描述 1 1B I 通道 1 反相信号输入端 2 1A I 通道 1 同相信号输入端 3 1Y O 通道 1 信号输出端 4 EN I 使能同相信号输入端 5 2Y O 通道 2 信号输出端 6 2A I 通道 2 同相信号输入端 7 2B I 通道 2 反相信号输入端 8 GND POWER 地 9 3B I 通道 3 反相信号输入端 10 3A I 通道 3 同相信号输入端 11 3Y O 通道 3 信号输出端 12 EN* I 使能反相信号输入端 13 4Y O 通道 4 信号输出端 14 4A I 通道 4 同相信号输入端 15 4B I 通道 4 反相信号输入端 16 VCC POWER 电源 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.1 2020.05.19 共12页 第2页 MS2575/2575T 内部框图 功能表 使能端 输入 输出 EN EN* （A）-（B） Y L H X Z VID ≥+0.2V H VID ≤-0.2V L -0.2V
