MS3142
双全桥电机驱动
产品简述

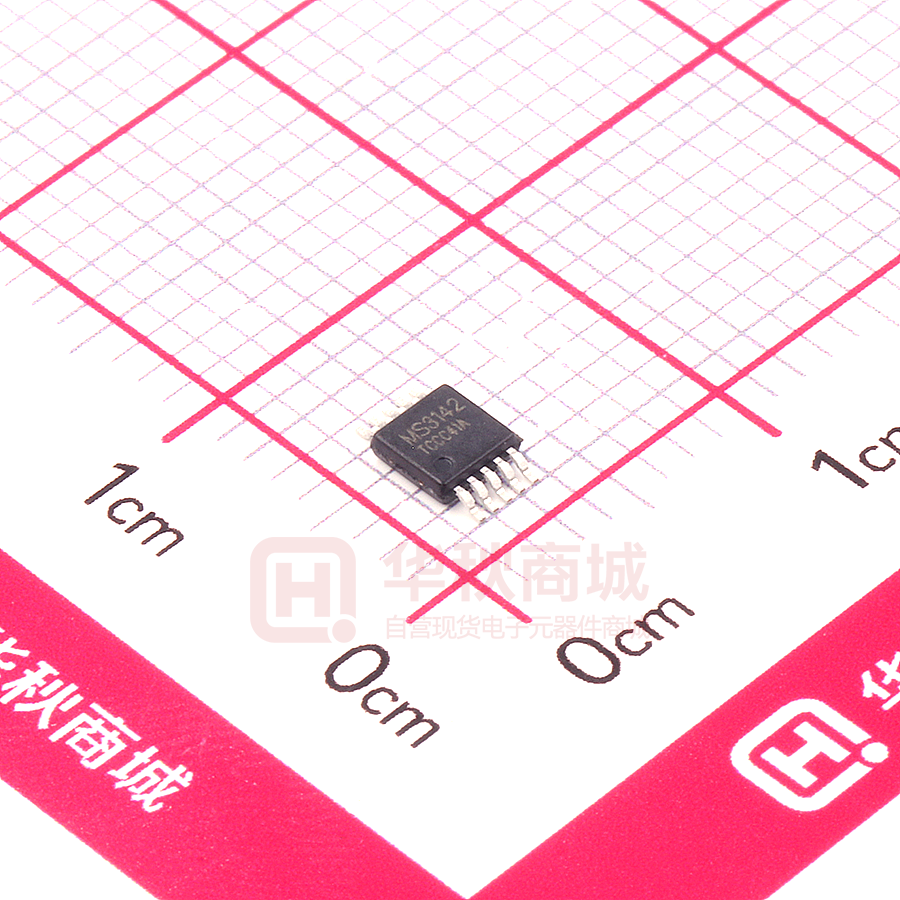

MS3142/MS3142S 是一个双全桥电机驱动。电源电压供电范
围 4V 到 18V,平均电流 1.1A,电流峰值 1.54A。
如果需要更高的电流能力,可以将双全桥并联使用。
四个输入脚(IN1 到 IN4)可以控制直流电机工作在正转,
反转,刹车以及滑行模式。也可以控制一个步进电机在全步和半
步模式。
MS3142 采用 MSOP10PP 封装,带散热片。
MSOP10PP
MS3142S 采用 SSOP10 封装。
主要特点
低输出电阻 Rdson
驱动双直流电机或者一个单步进电机
低功耗模式(睡眠模式)
过温保护
并联工作平均电流 1.6A,电流峰值 2.2A,单直流电机
过流保护:
SSOP10
输出短电源保护,输出短地保护,输出负载短路保护
应用
摄像机
消费类产品
玩具
产品规格分类
产 品
封 装 形 式
丝印名称
MS3142
MSOP10PP
MS3142
MS3142S
SSOP10
MS3142S
杭州瑞盟科技有限公司
http://www.relmon.com
版本号:v1.2
2020.09.10
共12页 第1页
MS3142
内部框图
杭州瑞盟科技有限公司
http://www.relmon.com
版本号:v1.2
2020.09.10
共12页 第2页
MS3142
管脚排列图
MSOP10PP
SSOP10
管脚描述
管脚编号
管脚名称
管脚属性
管脚描述
1
IN1
I
逻辑输入
2
IN2
I
逻辑输入
3
VBB
-
供电电源
4
IN3
I
逻辑输入
5
IN4
I
逻辑输入
6
OUT4
O
全桥输出
7
OUT3
O
全桥输出
8
GND
-
地
9
OUT2
O
全桥输出
10
OUT1
O
全桥输出
杭州瑞盟科技有限公司
http://www.relmon.com
版本号:v1.2
2020.09.10
共12页 第3页
MS3142
极限参数
绝对最大额定值
参
数
符号
额定值
单位
最大工作电压
VBB
4~28
V
控制输入电压范围
INx
-0.3~6
V
驱动峰值电流
Ipeak
1.54
A
结温
PD
-40~120
℃
存储温度
Tstg
-55~150
℃
符号
额定值
单位
VBB
4~18
V
工作电源电压范围
参
数
工作电压
电气参数
VBB=12V
注意:没有特别规定,环境温度为 Ta = 25℃ ±2℃。
电流功耗:
参
数
符号
测 试 条 件
最小值
典型值
最大值
单位
待机时电源电流
IBBstandby
睡眠模式
-
1
10
uA
工作时电源电流
IBB
正常工作
-
3.3
8
mA
符号
测 试 条 件
最小值
典型值
最大值
单位
逻辑输入:
参
数
高电平输入
Vin(H)
2
-
-
V
低电平输入
Vin(L)
-
-
0.8
V
低电平输入
Vin(L)Standby
-
-
0.4
V
逻辑输入迟滞
Vinhys
输入下拉阻抗
Rpullret
睡眠模式检测时间
tstb
杭州瑞盟科技有限公司
http://www.relmon.com
所有输入为低
300
60
IN1=IN2=IN3=IN4<
Vin(L)Standby
版本号:v1.2
80
mV
100
1.5
kΩ
ms
2020.09.10
共12页 第4页
MS3142
全桥输出:
参
数
符号
测 试 条 件
最小值
典型值
最大值
单位
-
0.5
-
Ω
高端 Rdson
Rdsh
上桥导通电阻@500mA
低端 Rdson
Rdsl
下桥导通电阻@500mA
0.35
-
Ω
全桥导通电阻
Rdstot
上桥+下桥@500mA
0.85
-
Ω
过流保护
Iocp
过流保护检测时间
tdocp
4
us
自启动输出关闭时间
toff
3
ms
2.5
A
保护电路:
参
数
符号
测 试 条 件
过温保护点
Ttsd
温度上升
过温保护迟滞
Ttsdhys
-
欠压保护
Vuvlo
电压上升
欠压保护迟滞
Vuvlohys
杭州瑞盟科技有限公司
http://www.relmon.com
版本号:v1.2
最小值
-
典型值
最大值
单位
165
℃
20
℃
3.8
V
0.22
V
2020.09.10
共12页 第5页
MS3142
功能描述
芯片功能
MS3142/MS3142S 可以用来驱动两个直流电机或者一个步进电机。输出 H 桥采用 PMOS+NMOS 结构,
具有较低的导通电阻。
内部的保护电路包括温度保护,过流保护,以及欠压保护。
当芯片的四个输入(IN1 到 IN4)同时接低(
