MS321

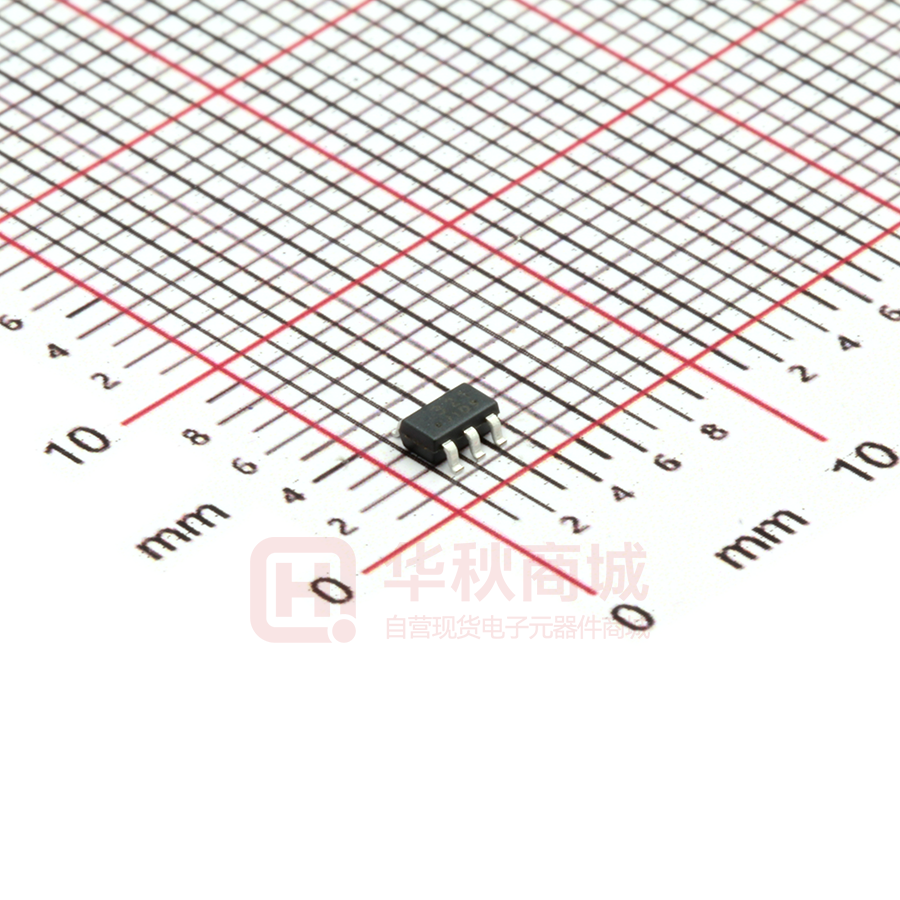

MS321/358/324 低功耗运算放大器 产品简述 MS321/358/324 分 别 为 单 通 道 、 双 通 道 和 四 通 道 运 算 放 大 器。具有高的单位增益带宽，在特定情况下摆率可以达到 0.4V/us，每个放大器的静态电流(5V)只有430uA。输入共模范围可 以到地，同时器件可以在单电源或双电源下工作。它还可以轻松 SOT23-5 地驱动大电容负载。 MS321/358/324分别适用于SOT23-5、SOP8、SOP14/TSSOP14 和QFN16封装。总的来说，MS321/358/324是一个低功耗，宽电源 电压范围的运放。且它具有经济的价格，使其应用领域宽泛。 主要特点  增益带宽积1MHz@25°C  低供电电流430uA  低输入偏置电流30nA  供电电压范围2.5V到36V  大电容负载下保持稳定 SOP8 应用  充电器  电源供电  工业：控制工具  台式电脑  通讯 TSSOP14 产品规格分类 产品 封装形式 丝印名称 MS321 SOT23-5 321S MS358 SOP8 MS358 MS324 SOP14 MS324 MS324T TSSOP14 MS324T MS324N QFN16 MS324N SOP14 产品分档信息 档类 常温失调电压 全温度失调电压 测试条件 A 0mv - 3mV 0mv - 5mV 电源电压@5V B 3mv - 7mV 3mv - 9mV 电源电压@5V 杭州瑞盟科技股份有限公司 http://www.relmon.com 版本号：V1.5 QFN16 2022.01.24 共15页 第1页 MS321/358/324 管脚图 杭州瑞盟科技股份有限公司 http://www.relmon.com 版本号：V1.5 2022.01.24 共15页 第2页 MS321/358/324 管脚说明 管脚编号 管脚名称 管脚属性 管脚描述 MS321 1 +IN I 2 V- POWER 3 -IN I 通道反向端输入 4 OUT O 通道输出 5 V+ POWER 通道同向端输入 负电源 正电源 MS358 1 1OUT O 1 通道输出 2 1IN- I 1 通道反向端输入 3 1IN+ I A 通道同向端输入 4 V- POWER 5 2IN+ I 2 通道同向端输入 6 2IN- I 2 通道反向端输入 7 2OUT O 2 通道输出 8 V+ POWER 负电源 正电源 MS324/MS324T 1 1OUT O 1 通道输出 2 1IN- I 1 通道反向端输入 3 1IN+ I 1 通道同向端输入 4 V+ POWER 5 2IN+ I 2 通道同向端输入 6 2IN- I 2 通道反向端输入 7 2OUT O 2 通道输出 8 3OUT O 3 通道输出 9 3IN- I 3 通道反向端输入 10 3IN+ I 3 通道同向端输入 11 V- POWER 12 4IN+ I 4 通道同向端输入 13 4IN- I 4 通道反向端输入 14 4OUT O 4 通道输出 杭州瑞盟科技股份有限公司 http://www.relmon.com 正电源 负电源 版本号：V1.5 2022.01.24 共15页 第3页 MS321/358/324 管脚编号 管脚名称 管脚属性 管脚描述 MS324N 1 1IN+ I 1 通道同向端输入 2 1IN- I 1 通道反向端输入 3 1OUT O 1 通道输出 4 V+ POWER 正电源 5 V- POWER 负电源 6 2OUT O 2 通道输出 7 2IN- I 2 通道反向端输入 8 2IN+ I 2 通道同向端输入 9 3IN+ I 3 通道同向端输入 10 3IN- I 3 通道反向端输入 11 3OUT O 3 通道输出 12 V+ POWER 正电源 13 V- POWER 负电源 14 4OUT O 4 通道输出 15 4IN- I 4 通道反向端输入 16 4IN+ I 4 通道同向端输入 杭州瑞盟科技股份有限公司 http://www.relmon.com 版本号：V1.5 2022.01.24 共15页 第4页 MS321/358/324 极限参数 芯片使用中，任何超过极限参数的应用方式会对器件造成永久的损坏，芯片长时间处于极限工作 状态可能会影响器件的可靠性。极限参数只是由一系列极端测试得出，并不代表芯片可以正常工作在 此极限条件下。 参数 差分输入电压 额定值 单位 ±电源电压 输入电流(VIN < -0.3V) 50 mA 电源电压(V+ - V-) 40 V -0.3  40 V 150 °C -40  125 °C 260 °C -65  150 °C 输入电压 结温 工作温度 焊接温度（10 秒） 存储温度, Tstg 杭州瑞盟科技股份有限公司 http://www.relmon.com 版本号：V1.5 2022.01.24 共15页 第5页 MS321/358/324 电气参数 若无特别说明，TA=25°C，V+=5V，V-=0V，VO=1.4V 参数 符号 测试条件 最小值 典型值 最大值 单位 输入特性 A档 输入失调电压 Vos B档 输入偏置电流 IB 输入失调电流 IOS 输入共模电压范围 VCM 共模抑制比 CMRR 大信号增益 Avo TA=25°C 2 –40°C ≤ TA ≤125°C 5 TA=25°C 3 –40°C ≤ TA ≤125°C –40°C ≤ TA ≤125°C –40°C ≤ TA ≤ 125°C 50 150 0 (V+)-1.5 V+=30V, CMRR>=50dB ( V+)- 2 RS≤10kΩ 65 85 V+=15V,RL=2kΩ,VO=1.4V11.4V 88 100 –40°C ≤ TJ ≤ 125°C 250 500 5 V+=15V,RL=2kΩ,VO=1.4V 11.4V 7 9 30 V+=30V, CMRR>=50dB 3 mV mV nA nA V dB dB 83 输出特性 V+=30V,RL=2kΩ， VOH 输出摆幅 V+=30V,RL=10kΩ –40°C ≤ TJ ≤ 125°C VOL 输出电流源 –40°C ≤ TJ ≤ 125°C Isource Io 杭州瑞盟科技股份有限公司 http://www.relmon.com 28 5 VID=+1V,V+=15V,VO=2V 20 30 VID=+1V,V+=15V,VO=2V 10 20 5 8 3 6 12 100 VID=-1V,V+=15V,VO=2V –40°C ≤ TJ ≤ 125°C VID=-1V,V+=15V,VO=0.2V 输出短路电流到地 27 –40°C ≤ TJ ≤ 125°C VID=-1V,V+=15V,VO=2V Isink V V+=5V,RL=10kΩ –40°C ≤ TJ ≤ 125°C 输出电流沉 26 V+=15V 30 版本号：V1.5 20 mV mA mA uA 85 mA 2022.01.24 共15页 第6页 MS321/358/324 参数 符号 测试条件 最小值 典型值 最大值 单位 电源功耗 电源抑制比 PSRR RS ≤10kΩ,V+ ≤5V30V V+=5V 静态电流/放大器 Iq V+=5V,–40°C ≤ TJ ≤ 125°C V+=30V V+=30V,–40°C ≤ TJ ≤ 125°C 65 100 dB 0.430 1.15 0.7 1.2 0.660 2.85 1.5 3 mA 动态特性 温度 25°C, V+=30V, f=100kHz 增益带宽积 GBW VIN=10mV,RL=2kΩ,CL=100pF 温度 125°C, V+=30V, f=100kHz VIN=10mV,RL=2kΩ,CL=100pF 压摆率 SR 相位裕度 Z V+=15V, RL=2kΩ, VIN=0.5V3V CL=100pF,单位增益 1 MHz 0.7 0.4 V/us 60 Degrees 60 nV 其他 电压噪声密度 谐波失真 en THD 杭州瑞盟科技股份有限公司 http://www.relmon.com f=1kHz, Rs=100Ω, V+=30V f=1kHz, AV=20dB, RL=2kΩ VO=2VPP, CL=100pF, V+=30V 版本号：V1.5 0.015 Hz % 2022.01.24 共15页 第7页 MS321/358/324 封装外形图 SOT23-5 尺寸（毫米） 尺寸（英寸） 符号 最小 最大 最小 最大 A 1.050 1.250 0.041 0.049 A1 0.000 0.100 0.000 0.004 A2 1.050 1.150 0.041 0.045 b 0.300 0.500 0.012 0.020 c 0.100 0.200 0.004 0.008 D 2.820 3.020 0.111 0.119 E 1.500 1.700 0.059 0.067 E1 2.650 2.950 0.104 0.116 e 0.950 BSC 0.037 BSC e1 1.900 BSC 0.075 BSC L 0.300 0.600 0.012 0.024 θ 0º 8º 0º 8º 杭州瑞盟科技股份有限公司 http://www.relmon.com 版本号：V1.5 2022.01.24 共15页 第8页 MS321/358/324 SOP8 尺寸（毫米） 尺寸（英寸） 符号 最小 最大 最小 最大 A 1.350 1.750 0.053 0.069 A1 0.100 0.250 0.004 0.010 A2 1.350 1.550 0.053 0.061 b 0.330 0.510 0.013 0.020 c 0.170 0.250 0.006 0.010 D 4.700 5.100 0.185 0.200 E 3.800 4.000 0.150 0.157 E1 5.800 6.200 0.228 0.244 e 1.27 BSC 0.050 BSC L 0.400 1.270 0.016 0.050 θ 0º 8º 0º 8º 杭州瑞盟科技股份有限公司 http://www.relmon.com 版本号：V1.5 2022.01.24 共15页 第9页 MS321/358/324 SOP14 符号 尺寸（毫米） 最小 典型 最大 A 1.35 1.75 A1 0.10 0.25 A2 1.25 1.65 A3 0.55 0.75 D 8.53 8.73 E 5.80 6.20 E1 3.80 4.00 e L 1.27 BSC 0.45 0.80 L1 1.04 REF L2 0.25 BSC R 0.07 R1 0.07 h 0.30 0.50 θ 0º 8º θ1 6º 8º 10 º θ2 6º 8º 10 º θ3 5º 7º 9º θ4 5º 7º 9º 杭州瑞盟科技股份有限公司 http://www.relmon.com 版本号：V1.5 2022.01.24 共15页 第10页 MS321/358/324 TSSOP14 符号 尺寸（毫米） 最小 典型 最大 A 1.20 A1 0.05 0.15 A2 0.90 1.00 1.05 A3 0.39 0.44 0.49 b 0.20 b1 0.19 c 0.13 c1 0.12 0.13 0.14 D 4.86 4.96 5.06 E1 4.30 4.40 4.50 E 6.20 6.40 6.60 0.30 0.22 0.19 e L 0.65BSC 0.45 0.75 L1 θ L/F 载体尺寸(mil) 杭州瑞盟科技股份有限公司 http://www.relmon.com 0.25 1.00BSC 8° 0 79×79 90×110 118×153 版本号：V1.5 2022.01.24 共15页 第11页 MS321/358/324 QFN16 尺寸（毫米） 符号 最小 最大 A 0.450/0.500/0.550 0.550/0.600/0.650 A1 0.000 0.050 A3 0.152REF. D 2.924 3.076 E 2.924 3.076 D1 1.800 2.000 E1 1.800 2.000 k b 0.200MIN. 0.230 e 0.330 0.500TYP. L 0.250 0.350 L1 0.013 0.113 杭州瑞盟科技股份有限公司 http://www.relmon.com 版本号：V1.5 2022.01.24 共15页 第12页 MS321/358/324 印章与包装规范 1. 印章内容介绍 产品型号：321S、MS358、MS324、MS324T、MS324N 生产批号：XXXX、XXXXXX 2. 印章规范要求 采用激光打印，整体居中且采用 Arial 字体。 3. 包装规范说明 型号 封装形式 只/卷 卷/盒 只/盒 盒/箱 只/箱 MS321 SOT23-5 3000 10 30000 4 120000 MS358 SOP8 2500 1 2500 8 20000 MS324 SOP14 2500 1 2500 8 20000 MS324T TSSOP14 3000 1 3000 8 24000 MS324N QFN16 4000 1 4000 8 32000 杭州瑞盟科技股份有限公司 http://www.relmon.com 版本号：V1.5 2022.01.24 共15页 第13页 MS321/358/324 声明  瑞盟保留说明书的更改权，恕不另行通知！客户在下单前应获取最新版本资料，并验证相关信息 是否完整。  在使用瑞盟产品进行系统设计和整机制造时，买方有责任遵守安全标准并采取相应的安全措施， 以避免潜在失败风险可能造成的人身伤害或财产损失！  产品提升永无止境，本公司将竭诚为客户提供更优秀的产品！ 杭州瑞盟科技股份有限公司 http://www.relmon.com 版本号：V1.5 2022.01.24 共15页 第14页 MS321/358/324 MOS电路操作注意事项 静电在很多地方都会产生，采取下面的预防措施，可以有效防止 MOS 电路由于受 静电放电的影响而引起的损坏： 1、操作人员要通过防静电腕带接地。 2、设备外壳必须接地。 3、装配过程中使用的工具必须接地。 4、必须采用导体包装或抗静电材料包装或运输。 +86-571-89966911 杭州市滨江区伟业路 1 号 http:// www.relmon.com 高新软件园 9 号楼 701 室 杭州瑞盟科技股份有限公司 http://www.relmon.com 版本号：V1.5 2022.01.24 共15页 第15页
