MS4344

MS4344

  • 厂商:

    RUIMENG(瑞盟科技)

  • 封装:

    MSOP10_3X3MM

  • 描述:

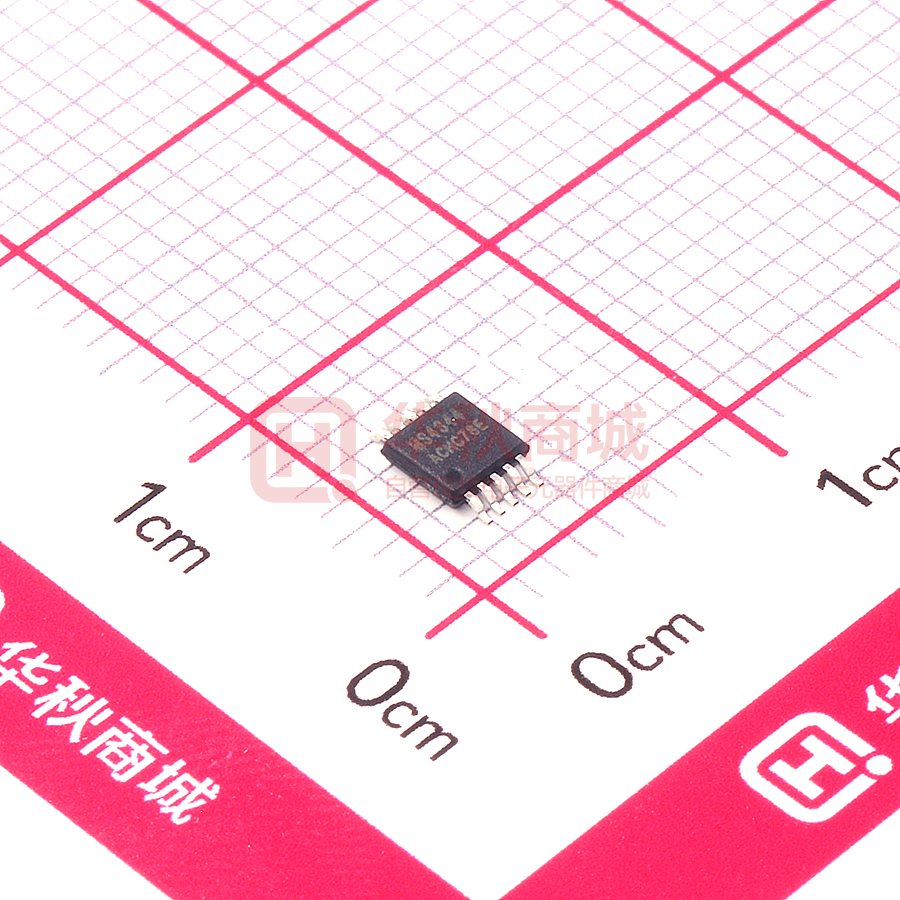

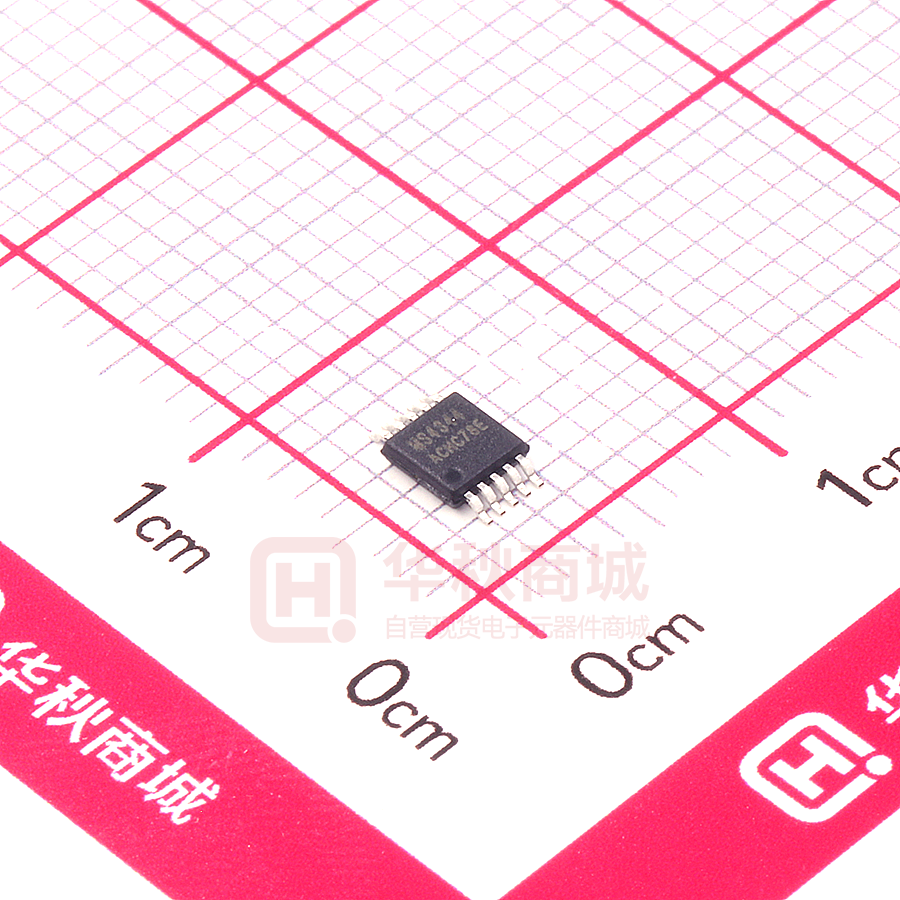

    24bit,192KHz 双通道数模转换电路

  • 数据手册
  • 价格&库存
MS4344 数据手册
MS4344                                          24bit,192KHz 双通道数模转换电路    产品简述  MS4344是一款立体声数模转换芯片,内含插值滤波器、 multi bit数模转换器、输出模拟滤波器。MS4344支持大部分的 音频数据格式。MS4344基于一个带线性模拟低通滤波器的四阶 multi-bitΔ-Σ调制器,而且本芯片可以通过检测信号频率和主 时钟频率,在2KHz 和200KHz 之间自动调节采样率。 MS4344可以工作在3.3V和5V下。这些特性使它成为DVD播放 解码器、数字通信设备等无线设备的理想选择。 MS4344 采用 MSOP10 封装。 主要特点   Muti-bitΔΣ调制器  24bit D/A 转换器  自动检测最大到 192KHz 的信号频率  110dB 动态范围  0.003% 总谐波失真  低时钟抖动敏感度  3.3V 或 5V 工作电压  线性滤波输出  封装形式:MSOP10   应用   数字通讯设备  汽车音响系统  DVD 音频系统 产品规格分类  产 品 封 装 形 式 丝印名称 MS4344 MSOP10 MS4344   杭州瑞盟科技有限公司 http://www.relmon.com      版本号:V1.2           2018.01.10 共15页 第1页 MS4344 内部框图    杭州瑞盟科技有限公司 http://www.relmon.com      版本号:V1.2           2018.01.10 共15页 第2页 MS4344 管脚排列图  管脚描述  管脚编号 管脚名称 管脚属性 管脚描述 1 SDIN I 串行音频数据输入端 2 SCLK I 外部串行时钟输入端 3 LRCK I 左/右时钟端口 4 MCLK I 主时钟端口 5 VQ IO 直流电压 6 FILT IO 正的参考电压 7 OUTL O 模拟左通道输出端口 8 GND - 地 9 VDD - 模拟电源 10 OUTR O 模拟右通道输出端口                     杭州瑞盟科技有限公司 http://www.relmon.com      版本号:V1.2           2018.01.10 共15页 第3页 MS4344 极限参数  绝对最大额定值  注意:绝对最大额定值表示不被破坏的限界,不保证实际工作状态  参 数 符 号 额定值 单位 供电电压 VDD -0.3~7 V 输入管脚电流 Iin -10~+10 uA 数字输入电压 VIND -0.3~VDD+0.3 V 工作温度 TOP -55~125 ℃ 存储温度 Tstg -65~150 ℃ 注 ─ ─ ─ ─ ─  工作电源电压范围  参 参 数 数 范 围 符 号 最小 标准 单位 注 最大 电源电压范围 VDD 3.0 5.5 V ─ 温度范围 TA -40 +85 ℃ ─                                    杭州瑞盟科技有限公司 http://www.relmon.com      版本号:V1.2           2018.01.10 共15页 第4页 MS4344 电气参数  DAC 模拟特性 (TA = 25°C,满幅输出正弦信号, 997Hz, Fs=48/96/192kHz; RL = 3kΩ, CL = 10pF,测试带宽 10 Hz 至 20kHz。) 3.3V 参数 单位 最小值 典型值 102 最大值 动态性能 动态范围 24 bit A-weighted 100 24 bit 0dB 0.003 -60dB 0.1 0.3 最小值 典型值 95 100 dB 总谐波失真 参 数 符 号 测 试 条 件 通道隔离度(1KHz) % % 最大值 单位 dB DAC 精度 通道间增益匹配误差 0.1 0.2 dB 模拟输出 0.63*VD 满幅度输出电压 0.69*VD 0.66*VDD D Vpp D 直流电压 VQ 0.5• VDD VDC AOUT 端最大直流电流 IOUTmax 3.3 mA VQ 端最大电流 IQmax 1 mA 最大阻性负载 RL 1 kΩ 最大容性负载 CL 1000 pF 输出阻抗 ZOUT 110 Ω 杭州瑞盟科技有限公司 http://www.relmon.com      版本号:V1.2           2018.01.10 共15页 第5页 MS4344 滤波特性 参 数 符 号 最小值 典型值 最大值 单位 . 0.35 Fs 0.4992 Fs +0.55 dB Single-Speed 模式 至 -0.1dB 拐点 通频带 至 -3dB 拐点 40Hz 到 15KHz 的频率响应 -0.07 衰减带 0.54 Fs 衰减幅度 55 dB 群延时 Tgd 10/fs s Double-Speed 模式 至 -0.1dB 拐点 0 至 -3dB 拐点 . 0.22 Fs 0 0.501 Fs 40Hz 到 15KHz 的频率响应 -0.02 +0.2 dB 衰减带 0.54 Fs 衰减幅度 55 dB 通频带 延时 Tgd 5/Fs s Quad-Speed 模式 至 -0.1dB 拐点 0 至 -3dB 拐点 . 0.11 Fs 0 0.469 Fs 40Hz 到 15KHz 的频率响应 -0.01 +0.1 dB 衰减带 0.54 Fs 衰减幅度 55 dB 通频带 延时 Tgd 2.5/Fs s 数字输入特性 参 数 符 号 最小值 输入高电平 VIH VDD-0.6 输入低电平 VIL 输入漏电流 Iin 输入电容 杭州瑞盟科技有限公司 http://www.relmon.com      典型值 单位 V 0.6 0.02 3 版本号:V1.2  最大值 V uA 8 pF          2018.01.10 共15页 第6页 MS4344 功耗参数 3.3V 参数 单位 最小值 典型值 最大值 工作状态 IA 16 关闭状态 IA 100 uA 1KHz PSRR 70 dB 60Hz PSRR 50 dB 25 mA 工作电流 电源抑制 开关特性(串行接口) 参 数 符 号 最小值 典型值 最大值 单位 MCLK 频率 2 50 MHz MCLK 占空比 45 55 % 8 50 kHz 256x,384x 84 134 kHz 512x,768x 42 67 kHz 1152x 30 34 kHz 128x,192x 50 100 kHz 64x,96x 100 200 kHz 128x,192x 168 200 kHz 55 % 256x,384x,1024x Fs 输入采样率 (MCLK/LRCK) LRCK 占空比 45 50 SCLK 脉宽低 tsclkl 20 ns SCLK 脉宽高 tsclkh 20 ns SCLK 占空比 45 50 55 % SCLK 上升沿到 LRCK 边沿的延迟 tslrd 20 ns SCLK 上升沿到 LRCK 边沿的建立时间 tslrs 20 ns SDIN 有效到 SCLK 上升沿的建立时间 tsdlrs 20 ns SCLK 上升沿到 SDIN 的保持时间 tsdh 20 ns 杭州瑞盟科技有限公司 http://www.relmon.com      版本号:V1.2           2018.01.10 共15页 第7页 MS4344 外部串口输入时序: 杭州瑞盟科技有限公司 http://www.relmon.com      版本号:V1.2           2018.01.10 共15页 第8页 MS4344 功能描述  MS4344 接受标准的音频采样频率,包括在QSM 模式下的48、44.1、32kHz,在DSM 模式下的96、 88.2、64kHz,在SSM 模式下的192、176.4、128kHz。音频数据通过串行输入数据端输入(SDIN)。左 /右通道时钟(LRCK)决定当前输入数据的通道。串行时钟是音频数据进入输入数据缓存的时钟。 主时钟 MCLK/LRCK 的比值必须是整数,见下表。LRCK 的频率等于每个通道输入数据的频率Fs。MCLK 与LRCK 的比值和速度模式是在初始化时通过计算在一个LRCK 周期内MCLK 的周期数以及MCLK 的值来 决定的。内置的除法器会产生合适的时钟。下表 列出了一些音频采样频率,以及相应的MCLK 和LRCK 频率。请注意这里虽然没有相位的要求,但是LRCK 和MCLK 必须同步。 LRCK MCLK(MHz) mode QSM DSM SSM (kHz) 128x 256x 384x 512x 768x 1024x 32 - 8.192 12.288 16.384 24.576 32.768 44.1 5.6448 11.2896 16.9344 22.5792 33.868 45.158 48 6.144 12.288 18.432 24.576 36.864 49.152 64 8.192 16.384 24.576 32.768 49.152 - 88.2 11.2896 22.5792 33.868 45.1584 - - 96 12.288 24.576 36.864 49.152 - - 128 24.576 32.768 49.152 - - - 176.4 22.5792 45.1584 - - - - 192 24.576 49.152 - - - - 表:时钟频率 串行输入时钟 当在一个 LRCK 周期内,在SCLK 端口连续检测到16 个上升沿脉冲时就进入外部串行输入时钟。 MS4344 数据格式(I2S) 初始化和Power-Down 当系统初始上电后就进入 power-down 状态,此时插值滤波器和ΔΣ调制器复位,内部参考电压、 杭州瑞盟科技有限公司 http://www.relmon.com      版本号:V1.2           2018.01.10 共15页 第9页 MS4344 数模转换器、开关电容滤波器、低通滤波器被关闭,直到系统检测到 MCLK 和 LRCK 时钟。一旦 MCLK 和 LRCK 被检测到,系统就开始计算 MCLK 和 LRCK 的比值,然后给内部参考电压上电,最后才给数模 转换器、开关电容滤波器上电,同时输出端输出静态电压 VQ。 输出瞬态控制 MS4344 采用Pop-guard 技术来减小上电和下电时的瞬态响应。 上电 输出端的直流电平就由 VQ 端提供,当系统初始上电时,VQ 端为低电平。当MCLK 检测到后,VQ 端产生正常的直流电压。当VQ 端接10uF 电容需400ms的启动时间。 下电 为了防止在下电时输出端产生瞬态脉冲,VQ端外接10uF电容,以保证MCLK在下电前停止,在这段 时间内VQ 端和输出端逐渐下降到GND。当需要改变时钟频率或采样频率时,最好在LRCK保持10个周期 的低电平信号。在时钟变换的过程中,DAC将保持低电平输出。 初始化和power down流程如下图所示: 杭州瑞盟科技有限公司 http://www.relmon.com      版本号:V1.2           2018.01.10 共15页 第10页 MS4344 初始化和Power-Down 的顺序图 接地与电源去耦合 MS4344 地与电源的连接必须非常注意以达到理想的性能。为了得到最好的性能,去耦合与滤 波电容必须尽可能的靠近芯片。 杭州瑞盟科技有限公司 http://www.relmon.com      版本号:V1.2           2018.01.10 共15页 第11页 MS4344 典型应用图        杭州瑞盟科技有限公司 http://www.relmon.com      版本号:V1.2           2018.01.10 共15页 第12页 MS4344 封装外形图  MSOP10:          杭州瑞盟科技有限公司 http://www.relmon.com      版本号:V1.2           2018.01.10 共15页 第13页 MS4344 印章与包装规范  一、印章内容介绍    MS344:产品型号  生产批号:  范例:TC7D34C  二、印章规范要求  采用激光打印,整体居中且采用 Arial 字体。  三,包装说明: 型号  封装形式  只/盘  盘/盒  只/盒  盒/箱  只/箱  MS4344  MSOP10  3000  1  3000  8  24000                          杭州瑞盟科技有限公司 http://www.relmon.com      版本号:V1.2           2018.01.10 共15页 第14页 MS4344   MOS电路操作注意事项:  静电在很多地方都会产生,采取下面的预防措施,可以有效防止MOS电路由于受静电 放电的影响而引起的损坏:  1、操作人员要通过防静电腕带接地。  2、设备外壳必须接地。  3、装配过程中使用的工具必须接地。  4、必须采用导体包装或抗静电材料包装或运输。                    +86‐571‐89966911                              杭州市滨江区伟业路 1 号                  http:// www.relmon.com                                                                                     高新软件园 9 号楼 701 室                            杭州瑞盟科技有限公司 http://www.relmon.com      版本号:V1.2           2018.01.10 共15页 第15页
