MS5351M

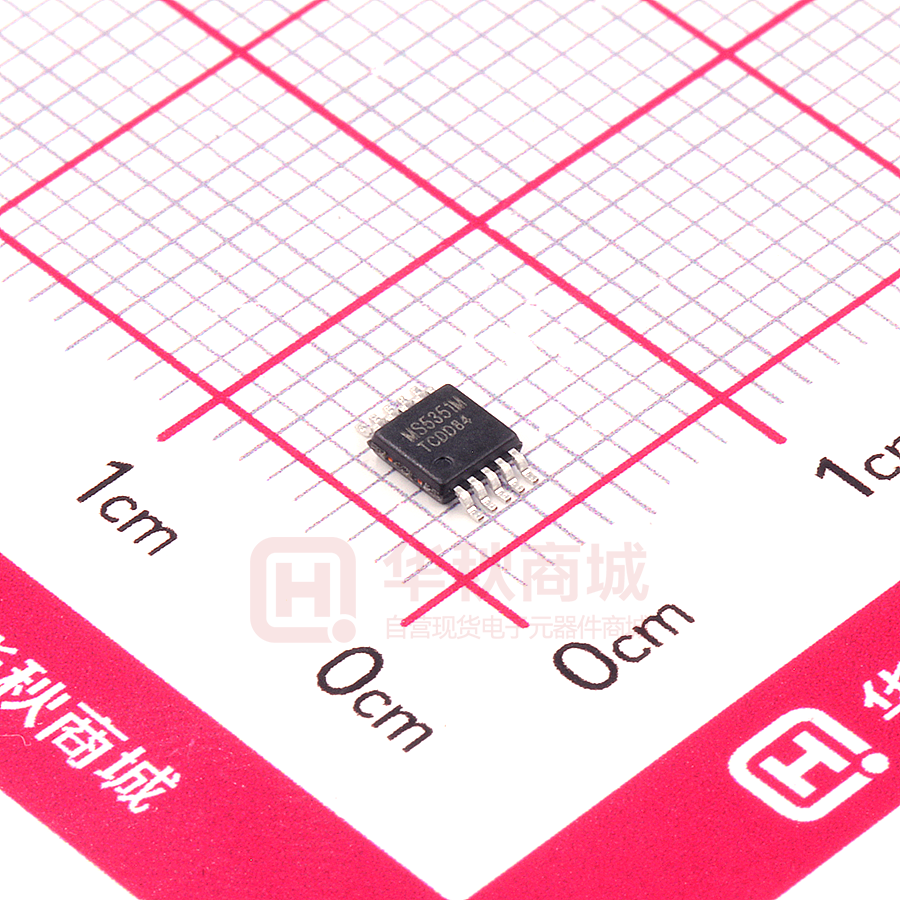

MS5351M 通用频率综合器 产品简述 MS5351M 是一款通用频率综合器芯片，通过 I2C 配置，可产生 从 2.5kHz 至 200MHz 的任意时钟输出。可替代晶体、晶体振荡 器、锁相环、输出缓冲器。 主要特点 ■ 可 3 通道输出从 2.5kHz 至 200MHz 时钟 ■ 输出频率误差 0ppm ■ 高分辨率、 低输出抖动 ■ 可工作在 25MHz 或 27MHz 石英晶体 ■ 输出时钟相位可调 ■ 输出延时可调 ■ 输出时钟上升/下降时间可控 ■ 频率切换无毛刺 ■ 相互独立的电源供电管脚 内部核心电路电源 VDD：2.5V 或 3.3V 输出级电源 VDDO：1.8V 或 2.5V 或 3.3V ■ 内部高电源抑制比 ■ 兼容 HCSL 和 PCIE Gen 1 应用 ■ 高清电视，机顶盒 ■ 打印机，扫描仪，投影仪 ■ 手持设备 ■ 网络/通信 ■ 服务器 ■ 石英晶体/晶振/锁相环替代 产品规格分类 产品 封装形式 丝印名称 MS5351M MSOP10 MS5351M 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.2 2020.12.13 共9页 第1页 MS5351M 内部框图 杭州瑞盟科技有限公司 http://www.relmon.com 版本号：V1.2 2020.12.13 共9页 第2页 MS5351M 管脚排列图 MS5351M 采用 MSOP10 封装，管脚排列如下： 管脚描述 管脚编号 管脚名称 1 VDD 电源 内部核心电路电源 2 XA 输入 外部石英晶体输入 3 XB 输入 外部石英晶体输入 4 SCL 输入 I2C 时钟输入，须连接至少 1kΩ上拉电阻 5 SDA 输入/输出 I2C 数据输入/输出，须连接至少 1kΩ上拉电阻 6 CLK2 输出 输出时钟 7 VDDO 电源 输出级电源 8 GND 地 参考地 9 CLK1 输出 输出时钟 10 CLK0 输出 输出时钟 杭州瑞盟科技有限公司 http://www.relmon.com 管脚属性 管脚描述 版本号：V1.2 2020.12.13 共9页 第3页 MS5351M 极限参数 绝对最大额定值 注意： 实际应用中不允许超过额定值的范围*1 参 数 符号 额定值 单位 VDD -0.5 到 3.8 V 输出级供电电压 VDDO -0.5 到 3.8 V 输入电压 VIN_SCL SCL,SDA 管脚 -0.5 到 3.8 V VIN_XA/XB XA,XB 管脚 -0.5 到 1.3 V TJ -55 到 150 ℃ TPEAK 260 ℃ 电烙铁温度处于 TPEAK 时持续时间（无铅） TP 10 秒 储存温度 TS -55 到 150 ℃ 直流供电电压 结温度 电烙铁温度（无铅） 条件 *1 超过绝对额定最大值可能会造成芯片永久损坏 推荐工作条件 参数 符号 最小 标准 最大 单位 工作温度 TA -40 25 105 ℃ 核心电路电压 VDD 3.0 3.3 3.6 V 2.25 2.5 2.75 V 1.71 1.8 1.89 V 2.25 2.5 2.75 V 3.0 3.3 3.6 V 输出级电压 杭州瑞盟科技有限公司 http://www.relmon.com VDDO 版本号：V1.2 2020.12.13 共9页 第4页 MS5351M 电气参数 （除非另外说明，VDD=VDDO=3.3V±10%，VA=-40℃~105℃） 参数 符号 测试条件 最小值 典型值 最大值 单位 DC 特性 VDD 电流 IDD 单通道输出级 IDDOx 电流 3 通道输出， 33 mA CL=5pF,小于 100MHz 5 mA 最大驱动能力 输入电流 ISCL SCL,SDA 10 uA 输出阻抗 ZO 3.3V VDDO,高驱动 50 从 VDDmin 到有效输出时 2 10 ms 0.5 1 ms 20 us Ω AC 特性 上电时间 TRDY 钟, fCLKn>1MHz PLL 旁路时上电 TBYP 钟,fCLKn>1MHz 时间 输出频率切换 从 VDDmin 到有效输出时 TFREQ fCLKn>1MHz 时间 输出相位偏移 PSTEP 扩频范围 SSDEV 333 ps/step 下扩频，每步 0.1% -0.1 -2.5 % 中心扩频，每步 0.1% ±0.1 ±2.5 % 33 kHz SSMOD 30 fXTAL 25 27 MHz 负载电容 CXL 6 12 pF 等效串联电阻 rESR 150 Ω 最大驱动等级 dL 扩频调制率 31.5 晶振规范 石英晶体频率 输入电压 VIN_XA/AB 100 XA 和 XB 管脚 uW -0.3 1.1 V 0.0025 200 MHz 15 pF 输出时钟规范 输出频率 负载电容 占空比 上升时间 FCLK CL DC tr FCLK
