深圳市川晶实业有限公司
产品规格承认书
SPECIFICATION FOR APPROVAL
客户名称:
客户料号:

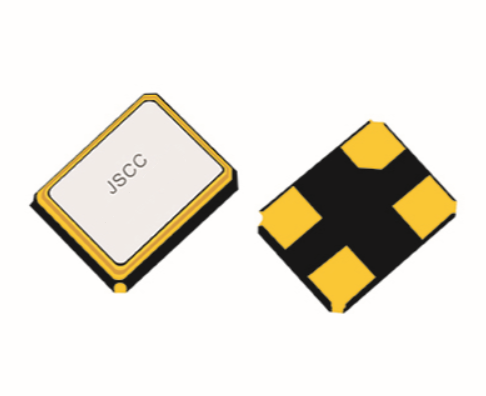

产品名称:
石英晶体谐振器
产品类别:
电子
产品型号:
SMD 2520
产品频率:
16.000MHz
川晶料号:
2520.16000.001
制作日期:
客户确认
2022 年 1 月 4 日
客户确认签章
确认人
部
门
日
期
◊请客户确认签章一份产品规格承认书做副本。
公司地址:广东省深圳市宝安区石岩镇塘头宏发科技园 H 栋 2 楼
Add: 2 / F, H Building, Shiyan Tangtou Hongfa Science Park, Baoan District,
Shenzhen City.,P.R.China.
网址:www.chuanjingjscc.com
TEL: 0755-2949 1846
FAX: 0755-2949 1845
制
作
Neil
审
核
批
Jody
Zeng Yulin
1
准
签
章
深圳市川晶实业有限公司
GENERAL SPECIFICATIONS(电气特性):
1.Holder type:
(型号)
2520/SMD
2.Normal Frequency:
(标称频率)
16.000 MHz
3.Oscillation Mode:
(振动模式)
AT-Fundamental
4.Load Capacitance(CL):
(负载电容)
9 PF
5.Frequency Tolerance 25±3℃:
(频率偏差 25±3℃)
± 10 PPM
6.Effective Series Resistance:
(等效电阻)
≤ 60Ω
7.DLD2
(不同功率下之最大与最小阻抗差值)
≤ 7Ω
0.01 uW~100 uW 10 steps
8.RLD2
(不同功率下之最大阻抗值)
≤ 25Ω
0.01 uW~100 uW 10 steps
9.FDLD
(不同功率下之最大与最小 FR 差值)
≤ 8 PPM
0.01 uW~100 uW 10 steps
10.Shunt Capacitance(C0):
(静态电容)
≤ 7 PF
11. Typical drive level:
(激励功率)
100 uW TYP.
12.Operation Temperature Range:
(工作温度范围)
-20℃ to +70℃
13.Stability Over Temperature Range:
(工作温度频率偏差)
±10 PPM
14.Insulation Resistance:(绝缘阻抗)
≥500 MΩ at DC 100V
15.Aging:(老化率)
±5 PPM/Year
16.Storage Temperature:(存储温度)
-40℃ to +85℃
17.Test circuit(测试仪器)
S&A 250B Pi-Network Crystal Measurement System
Remark(备注):
2
at -40℃ to+85℃
深圳市川晶实业有限公司
DIMENSIONS SPECIFICATIONS(外形尺寸)
MARK(印字)
3
深圳市川晶实业有限公司
PACKING(包装)
INDEX MARK
1.75
Shear strength between cover and carrier tape should be 30-100g.
Carrier tape should be folded over three times with no break at all.
1.5
B
E
4.0
A
C
D
Feeding
W
W1
2.0
L
L1
DIMEN
SIONS
A
B
C
D
E
L
L1
W
W1
7050
2.15
7.9
5.4
8
16
180
13
21.5
17.5
6035
1.5
6.4
3.9
8
12
180
13
15.4
13
5032
1.5
5.5
3.6
8
12
180
13
15.4
13
4025
1.5
4.4
2.8
8
12
180
13
15.4
13
3225
1.4
3.4
2.7
4
8
180
13
11.5
8
2520
1.2
3.2
2.8
3.5
8
180
13
11.5
8
Unit : mm
Standard Reel Quantity is 3000 pcs per reel.
4
深圳市川晶实业有限公司
RELIABILITY SPECIFICATIONS 可靠性测试标准
5
深圳市川晶实业有限公司
6
