9012

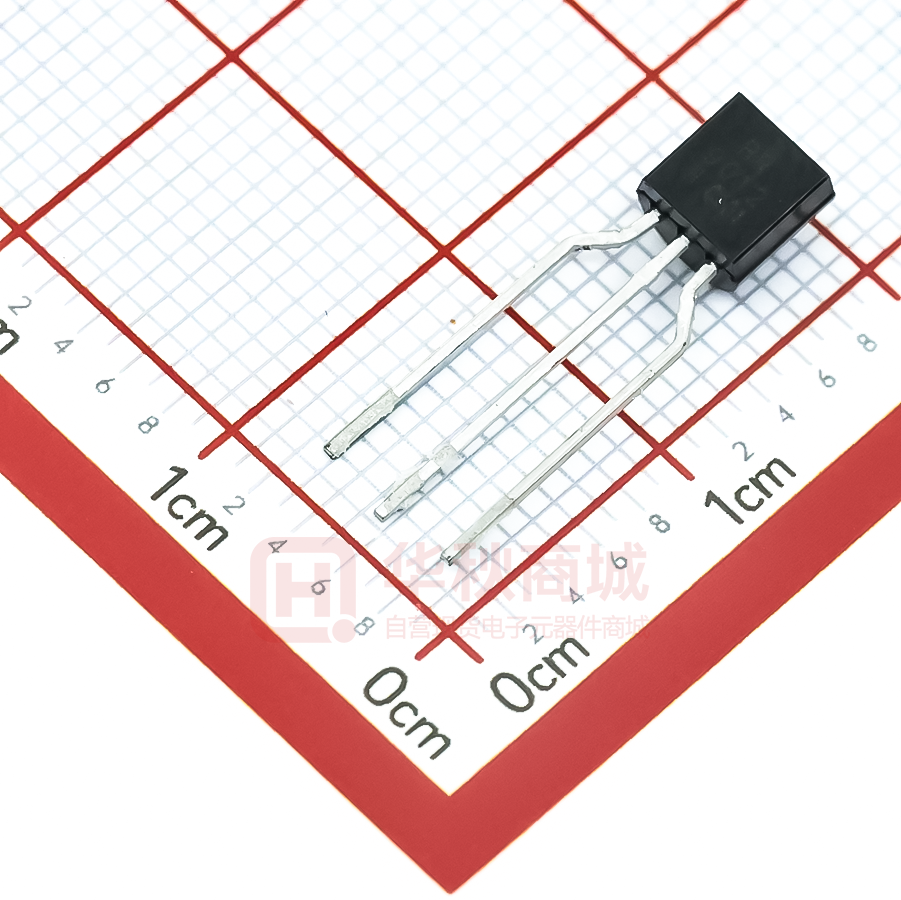

9012 Rev.E Mar.-2016 描述 / DATA SHEET Descriptions TO-92 塑封封装 PNP 半导体三极管。Silicon PNP transistor in a TO-92 Plastic Package.  特征 / Features PC 、IC 大,hFE 特性极好,与 9013 互补。 High PC and IC，excellent hFE linearity，complementary pair with 9013.  用途 / Applications 用于收音机推挽功放。 Amplifier of portable radios in class B push-pull operation. 内部等效电路 引脚排列 12 / Equivalent Circuit / Pinning 3 PIN1：Collector 放大及印章代码 PIN 2：Base PIN 3：Emitter / hFE Classifications & Marking hFE Classifications Symbol hFE Range http://www.fsbrec.com D E F G H I 64~91 78~112 96~135 112~166 144~202 188~276 1/6 9012 Rev.E Mar.-2016 极限参数 / DATA SHEET Absolute Maximum Ratings(Ta=25℃) 参数 Parameter 符号 Symbol 数值 Rating 单位 Unit Collector to Base Voltage VCBO -40 V Collector to Emitter Voltage VCEO -20 V Emitter to Base Voltage VEBO -5.0 V Collector Current - Continuous IC -500 mA Base Current - Continuous IB -100 mA Collector Power Dissipation PC 625 mW Junction Temperature Tj 150 ℃ Tstg -55～150 ℃ Storage Temperature Range 电性能参数 / Electrical Characteristics(Ta=25℃) 参数 Parameter Collector to Base Breakdown Voltage Collector to Emitter Breakdown Voltage 符号 Symbol 测试条件 Test Conditions 最小值 典型值 最大值 单位 Min Typ Max Unit VCBO IC=-0.1mA IE=0 -40 V VCEO IC=-1.0mA IB=0 -20 V Emitter to Base Breakdown Voltage VEBO IE=-0.1mA IC=0 -5.0 V Collector Cut-Off Current ICBO VCB=-25V IE=0 -0.1 μA Emitter Cut-Off Current IEBO VEB=-3.0V IC=0 -0.1 μA hFE(1) VCE=-1.0V IC=-50mA 64 hFE(2) VCE=-1.0V IC=-500mA 40 Collector to Emitter Saturation Voltage VCE(sat) IC=-500mA IB=-50mA -0.18 -0.6 V Base to Emitter Saturation Voltage VBE(sat) IC=-500mA IB=-50mA -0.95 -1.2 V VBE VCE=-1.0V IC=-10mA -0.67 -0.7 V DC Current Gain Base to Emitter Voltage http://www.fsbrec.com 276 2/6 9012 Rev.E Mar.-2016 电参数曲线图 DATA SHEET / Electrical Characteristic Curve http://www.fsbrec.com 3/6 9012 Rev.E Mar.-2016 外形尺寸图 DATA SHEET / Package Dimensions http://www.fsbrec.com 4/6 9012 Rev.E Mar.-2016 印章说明 / DATA SHEET Marking Instructions BR 9012 D **** 说明： BR：  为公司代码 9012： 为产品型号 D: 为 hFE 分档代码  ****： 为生产批号代码，随生产批号变化。 Note: BR: Company Code. 9012: Product Type. D: hFE Classifications Symbol. ****: Lot No. Code, code change with Lot No. http://www.fsbrec.com 5/6 9012 Rev.E Mar.-2016 DATA SHEET 波峰焊温度曲线图(无铅) / Temperature Profile for Dip Soldering(Pb-Free) 说明： Note: 1、预热温度 25～150℃，时间 60～90sec; 1.Preheating:25~150℃, Time:60~90sec. 2、峰值温度 255±5℃，时间持续为 5±0.5sec; 2.Peak Temp.:255±5℃, Duration:5±0.5sec. 3、焊接制程冷却速度为 2～10℃/sec. 3. Cooling Speed: 2~10℃/sec. 耐焊接热试验条件 / 温度：270±5℃ 包装规格 散件包装 Time:10±1 sec Units 包装数量 Units/Bag 只/袋 Bags/Inner Box 袋/盒 Units/Inner Box 只/盒 Dimension Inner Boxes/Outer Box 盒/箱 Units/Outer Box 只/箱 Bag 袋 包装尺寸 Inner Box 盒 (unit：mm3) Outer Box 箱 1,000 10 10,000 5 50,000 135×190 237×172×102 560×245×195 1,000 10 10,000 10 100,000 135×190 237×172×102 560×245×375 Units/tape 只/纸带 Tape/Inner Box 纸带/盒 Rows/Inner Box 纸带层/盒 Inner Boxes/Outer Box 盒/箱 Units/Outer Box 只/箱 Inner Box 盒 3,000 1 120 10 30,000 328×230×42 / AMMO Package Type 封装形式 使用说明 Temp.:270±5℃ / BULK TO-92 TO-92 时间：10±1 sec. / Packaging SPEC. Package Type 封装形式 编带包装 Resistance to Soldering Heat Test Conditions Units 包装数量 Dimension 包装尺寸 (unit：mm3) Outer Box 箱 小箱 480×346×235， 大箱 547×407×268 / Notices http://www.fsbrec.com 6/6
