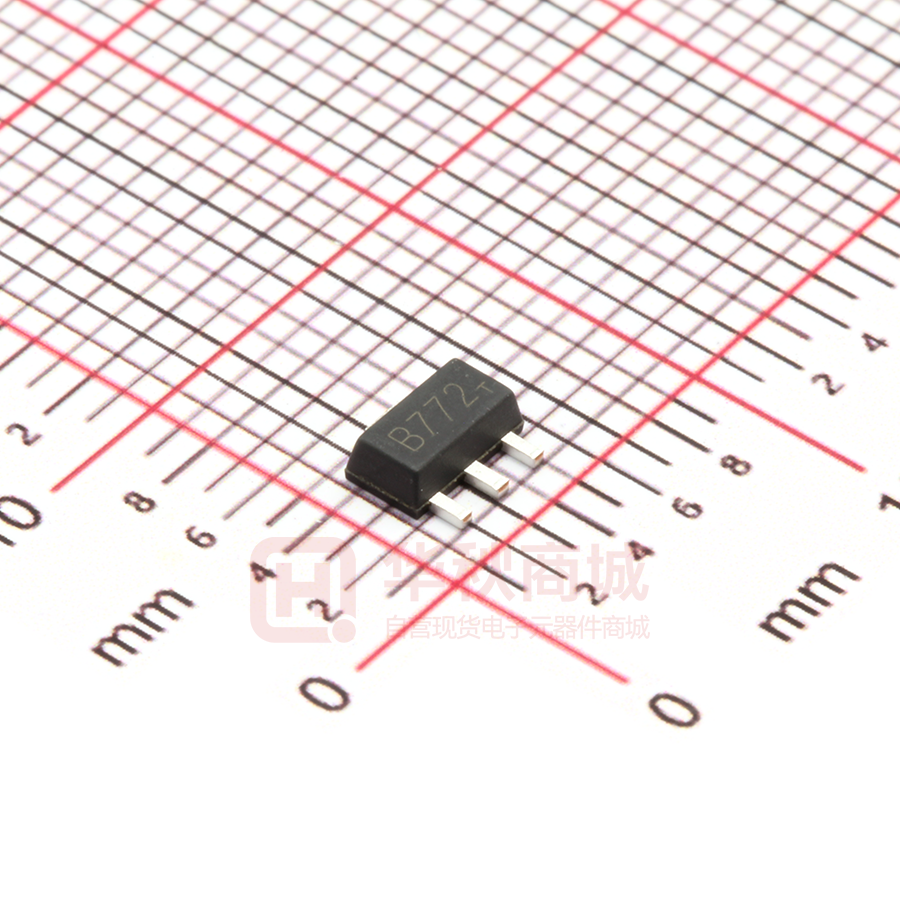

B772
BIPOLAR TRANSISTOR (PNP)
FEATURES
Complementary to D882
Low Speed Switching
Surface Mount device
SOT-89
MECHANICAL DATA
Case: SOT-89
Case Material: Molded Plastic. UL flammability
Classification Rating: 94V-0
Weight: 0.055 grams (approximate)
MAXIMUM RATINGS (TA = 25°C unless otherwise noted)
Parameter
Symbol
Value
Unit
Collector-Base Voltage
VCBO
-40
V
Collector-Emitter Voltage
VCEO
-30
V
Emitter-Base Voltage
VEBO
-6
V
Collector Current
Collector Power Dissipation
IC
-3
A
PC
500
mW
Thermal Resistance From Junction To Ambient
RθJA
250
°C/W
Junction Temperature
TJ
150
°C
Storage Temperature
TSTG
-55 ~+150
°C
ELECTRICAL CHARACTERISTICS (TA = 25°C unless otherwise specified)
Parameter
Symbol
Min
V(BR)CBO
-40
V
IC=-100uA,IE=0
Collector-emitter breakdown voltage V(BR)CEO
-30
V
IC=-10mA,IB=0
Emitter-base breakdown voltage
-6
V
IE=-100uA,IC=0
Collector-base breakdown voltage
V(BR)EBO
Typ
Max
Unit
Conditions
Collector cut-off current
ICBO
-1
uA
VCB=-40V, IE=0
Collector cut-off current
ICEO
-10
uA
VCE=-30V, IB=0
Emitter cut-off current
IEBO
-1
uA
VEB=-6V, IC=0
DC current gain
hFE
60
VCE=-2V, IC=-1A
400
Collector-emitter saturation voltage
VCE(sat)
-0.5
V
IC=-2A,IB=-0.2A
Base-emitter saturation voltage
VBE(sat)
-1.5
V
IC=-2A,IB=-0.2A
Transition frequency
CLASSIFICATION OF hFE
Rank
Range
Marking
© SHENZHEN HOTTECH ELECTRONICS CO.,LTD
fT
R
60-120
50
VCE=-5V,IC=-0.1A,f=10MHz
MHz
O
100-200
Y
160-320
GR
200-400
B772
E-mail:hkt@heketai.com
1/4
B772
BIPOLAR TRANSISTOR (PNP)
Typical Characteristics
Static Characteristic
-1.8
-1.6
——
IC
COMMON EMITTER
VCE= -2V
-6.75mA
-5.25mA
-1.2
-4.5mA
-1.0
-3.75mA
-3.0mA
-0.8
-2.25mA
-0.6
-1.5mA
-0.4
-0.2
DC CURRENT GAIN hFE
-6.0mA
-1.4
COLLECTOR CURRENT IC (A)
hFE
10000
-7.5mA
COMMON EMITTER
Ta=25℃
1000
Ta=100℃
Ta=25℃
100
IB=-0.75mA
-0.0
-0.0
10
-0.5
-1.0
-1.5
-2.0
-2.5
COLLECTOR-EMITTER VOLTAGE
VCEsat
-1000
——
-3.0
-3.5
-1
-10
-100
COLLECTOR CURRENT
VCE (V)
VBEsat
IC
——
IC
-1000
-3000
-1000
-3000
(mA)
IC
-1500
β=10
β=10
BASE-EMITTER SATURATION
VOLTAGE VBEsat (mV)
COLLECTOR-EMITTER SATURATION
VOLTAGE VCEsat (mV)
-1200
-100
Ta=100 ℃
Ta=25℃
-10
-1
-1
-10
-100
COLLECTOR CURRENT
IC
-3000
IC
-600
Ta=25℃
Ta=100 ℃
-300
-3000
-1
(mA)
-10
-100
COLLECTOR CURREMT
VBE
fT
200
——
IC
(mA)
IC
-10
T=
a 25
℃
T
a
=1
00
℃
-100
TRANSITION FREQUENCY fT (MHz)
COMMON EMITTER
VCE= -2V
-1000
COLLECTOR CURRENT IC (mA)
——
-1000
-900
-1
100
COMMON EMITTER
VCE=-5V
Ta=25℃
-0.1
-300
-400
-500
-600
-700
-800
-900 -1000 -1100-1200
BASE-EMMITER VOLTAGE VBE (mV)
PC
COLLECTOR POWER DISSIPATION
PC (W)
0.6
——
10
-4.23
-10
COLLECTOR CURRENT
-100
IC
(mA)
Ta
0.5
0.4
0.3
0.2
0.1
0.0
0
25
50
75
100
AMBIENT TEMPERATURE
© SHENZHEN HOTTECH ELECTRONICS CO.,LTD
Ta
125
150
(℃ )
E-mail:hkt@heketai.com
2/4
B772
BIPOLAR TRANSISTOR (PNP)
SOT-89 Package Outline Dimensions
Symbol
Dimensions In Millimeters
Dimensions In Inches
Min.
Max.
Min.
Max.
A
1.400
1.600
0.055
0.063
b
0.320
0.520
0.013
0.020
b1
0.400
0.580
0.016
0.023
c
0.350
0.440
0.014
0.017
D
4.400
4.600
0.173
0.181
D1
1.550REF
0.061REF
E
2.300
2.600
0.091
0.102
E1
3.940
4.250
0.155
0.167
e
1.500TYP
0.060TYP
e1
3.000TYP
0.118TYP
L
0.900
1.200
0.035
0.047
SOT-89 Suggested Pad Layout
Note:
1.Controlling dimension: in millimeters
2.General tolerance: ±0.05mm
3.The pad layout is for reference purposes only
© SHENZHEN HOTTECH ELECTRONICS CO.,LTD
E-mail:hkt@heketai.com
3/4
B772
BIPOLAR TRANSISTOR (PNP)
SOT-89 Tape and Reel
SOT-89 Embossed Carrier Tape
DIMENSIONS ARE IN MILLIMETER
TYPE
A
B
C
d
E
F
P0
P
P1
W
SOT-89
4.85
4.45
1.85
Ø1.50
1.75
5.50
4.00
8.00
2.00
12.00
TOLERANCE
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
±0.1
SOT-89 Tape Leader and Trailer
SOT-89 Reel
DIMENSIONS ARE IN MILLIMETER
REEL OPTION
7’’ DIA
TOLERANCE
D
D1
D2
G
H
I
W1
W2
Ø178
54.40
13.00
R78
R25.60
R6.50
13.20
16.50
±2
±1
±1
±1
±1
±1
±1
±1
© SHENZHEN HOTTECH ELECTRONICS CO.,LTD
E-mail:hkt@heketai.com
4/4
