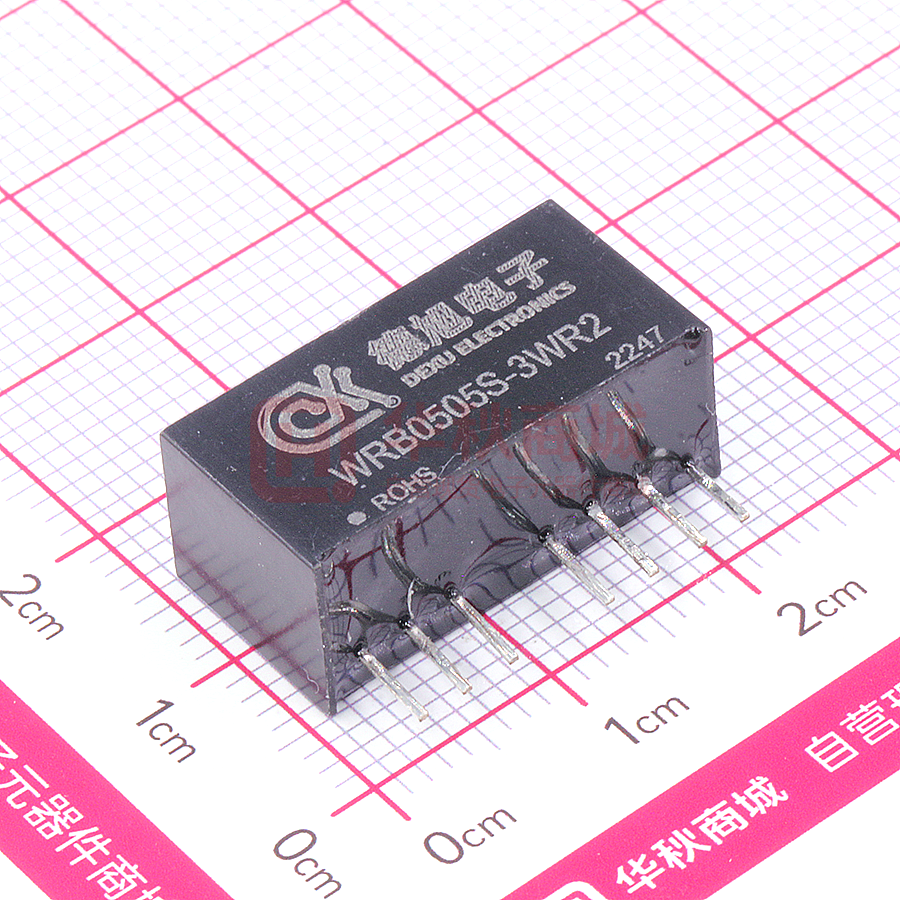

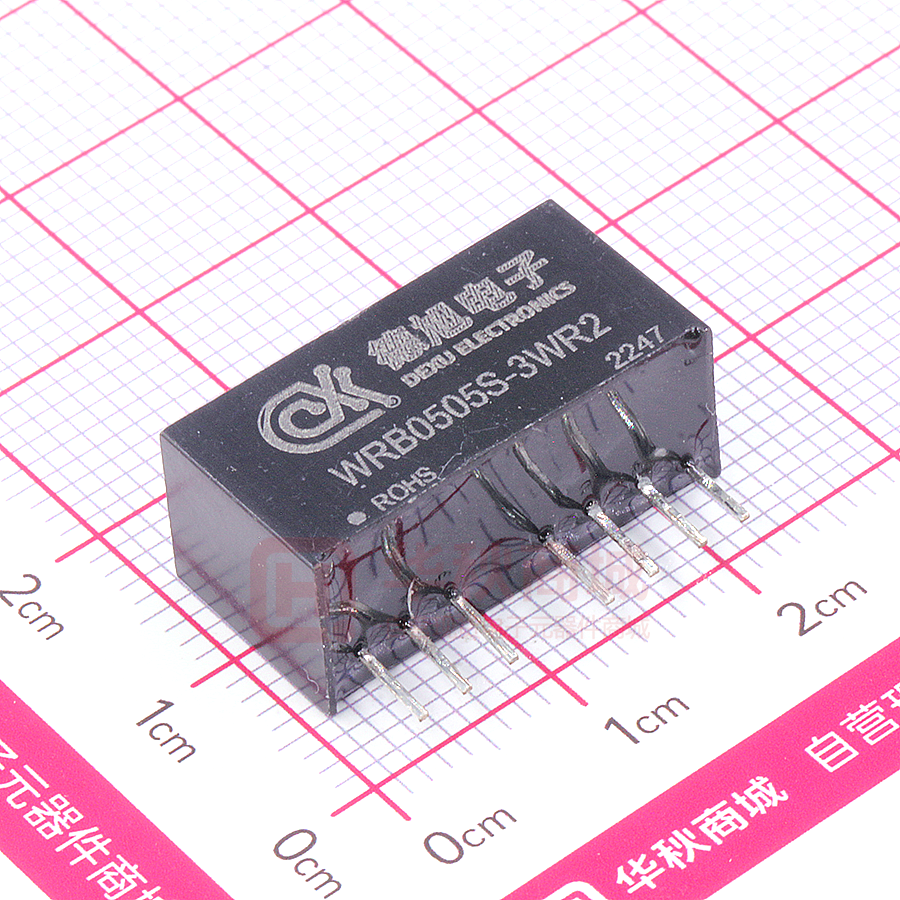

WRB0505S-3WR2

WRB0505S-3WR2

  • 厂商:

    DEXU(德旭电子)

  • 封装:

    MODULE_21.8X9.3MM_TM

  • 描述:

    3W,宽电压输入隔离稳压单路正输出 DC-DC 模块电源 MODULE_21.8X9.3MM_TM

  • 详情介绍
  • 数据手册
  • 价格&库存
WRB0505S-3WR2 数据手册
DC-DC 电源产品规格书 专注于电源研发、生产、销售 WRB_S-3WR2 系列产品 datasheet 3W,宽电压输入隔离稳压单路正输出 DC-DC 模块电源  宽输入电压范围:2:1  隔离电压:1500VDC  低纹波噪声:50mV(typ)  输出短路保护(自恢复)  输出 ON/OFF 控制 该系列模块电源适用于输入电压变化大、输入与输出必须隔离的电源电路的场合。其宽输入电压 范围(2:1)、高稳定度的输出电压、低纹波噪声、高隔离电压等特点,特别适合用于工控系统电源、 通讯系统电源等高要求的电源系统。 产品选型表 输入 输出 满载效率 (%)_Typ 最大容性负 载(μF) 750 70 2000 5 600 73 1000 12 250 78 820 15 200 78 680 WRB0524S-3WR2 24 125 79 330 WRB1203S-3WR2 3.3 750 73 2000 5 600 76 1000 12 250 82 820 15 200 82 680 WRB1224S-3WR2 24 125 80 330 WRB2403S-3WR2 3.3 750 73 2000 5 600 78 1000 12 250 83 820 15 200 83 680 WRB2424S-3WR2 24 125 82 330 WRB4803S-3WR2 3.3 750 73 2000 5 600 76 1000 12 250 83 820 15 200 83 680 24 125 83 330 型号 标称电压(VDC) (范围) 空载电流 (mA)_Typ WRB0503S-3WR2 WRB0505S-3WR2 WRB0512S-3WR2 WRB0515S-3WR2 WRB1205S-3WR2 WRB1212S-3WR2 WRB1215S-3WR2 WRB2405S-3WR2 WRB2412S-3WR2 WRB2415S-3WR2 WRB4805S-3WR2 WRB4812S-3WR2 WRB4815S-3WR2 5 (4.5~9) 12 (9~18) 24 (18~36) 48 (36~75) WRB4824S-3WR2 广州德旭电子科技有限公司 第 1共 9页 40 25 15 5 额定电压 (VDC) 额定负载 (mA) 3.3 官方网址:www.dexuchina.cn 销售热线:400-901-0287 REV : A3-2022.03 DC-DC 电源产品规格书 专注于电源研发、生产、销售 产品输入特性 Min Typ Max 3.3V 输出 -- 705/40 -- 其他输出 -- 790/40 -- 3.3V 输出 -- 283/25 -- 其他输出 -- 312/25 -- 3.3V 输出 -- 142/15 -- 其他输出 -- 156/15 -- 3.3V 输出 -- 70/5 -- 其他输出 -- 78/5 -- 5V 输入 -0.7 -- 15 12V 输入 -0.7 -- 25 24V 输入 -0.7 -- 50 48V 输入 -0.7 -- 100 项目 工作条件 5V 输入 12V 输入 输入电流(满载/空载) 24V 输入 48V 输入 输入冲击电压(1 秒) 输入滤波器类型 单位 mA VDC 电容滤波 热插拔 不支持 遥控脚(Ctrl) 输出开启 CTRL 脚悬空或高阻态 输出关断 相对于输入地,使流入 Ctrl 脚的电流约 5mA 产品输出特性 Min Typ Max 3.3V 输出@0~100%负载 -3 ±1 3 其他输出@0~100%负载 -2 ±1 2 项目 输出电压精度 工作条件 单位 线性调整率 100%负载@Vin_min 到 Vin_max -0.5 ±0.2 0.5 负载调整率 5%~100%负载 -0.75 ±0.5 0.75 动态响应偏差 25%负载跃变 -5 ±3 5 动态响应时间 25%负载跃变 - 1.0 - mS 纹波&噪声 20MHz 带宽@Vin_nom,100%负载 - 50 100 mV 短路保护 温漂系数 可持续,自恢复 100%负载 广州德旭电子科技有限公司 第 2共 9页 % - 官方网址:www.dexuchina.cn ±0.03 ±0.05 % 销售热线:400-901-0287 REV : A3-2022.03 DC-DC 电源产品规格书 专注于电源研发、生产、销售 产品其它特性 项目 工作条件 Min Typ Max 单位 隔离电压 (输入-输出),60 秒@漏电流≤1mA 1500 - 1700 VDC 绝缘电阻 (输入-输出),测试电压 500VDC 1000 - - MΩ 开关频率 100%负载@Vin_nom - 230 - kHz 工作温度 -40 - 85 ℃ 存储温度 -55 - 125 ℃ - 25 - ℃ 100%负载@Vin_nom,Ta=25℃ 产品温升 焊接温度 MTBF 手工焊接 370±10℃@3-5 秒 波峰焊焊接 260±5℃@5-10 秒 MIL-HDBK-217F@25℃ 1000 - - Khours 冷却方式 自然空冷 外壳材料 黑色阻燃耐热塑料(UL94-V0) - 重量 4.5 热插拔 - g 不支持 21.8*9.2*11.10mm (L*W*H) 外观尺寸 产品 EMC 特性 EMI EMS 传导骚扰 CISPR32/EN55032 CLASS B 辐射骚扰 CISPR32/EN55032 CLASS B 静电放电 IEC/EN61000-4-2 Contact±4KV 辐射抗扰度 IEC/EN61000-4-3 10V/m Perf.Criteria A 脉冲群抗扰度 IEC/EN61000-4-4 ±2KV Perf.Criteria B 浪涌抗扰度 IEC/EN61000-4-5 line to line ±2KV Perf.Criteria B 传导骚扰抗扰度 IEC/EN61000-4-6 3Vrms Perf.Criteria A 电压暂降、跌落和短时中断抗扰度 IEC/EN61000-4-29 0, 70% Perf.Criteria B Perf.Criteria B 注:参考 EMC 推荐电路测试 广州德旭电子科技有限公司 第 3共 9页 官方网址:www.dexuchina.cn 销售热线:400-901-0287 REV : A3-2022.03 DC-DC 电源产品规格书 专注于电源研发、生产、销售 产品特性曲线:温度降额及效率 广州德旭电子科技有限公司 第 4共 9页 官方网址:www.dexuchina.cn 销售热线:400-901-0287 REV : A3-2022.03 DC-DC 电源产品规格书 专注于电源研发、生产、销售 产品特性曲线:电磁兼容 Test Mode:LINE@WRB1205S-3WR2 Test Mode:HORIZONTAL@WRB1205S-3WR2 Test Mode:LINE@WRB2405S-3WR2 广州德旭电子科技有限公司 第 5共 9页 Test Mode:NEUTRAL@WRB1205S-3WR2 Test Mode:VERTICAL@WRB1205S-3WR2 Test Mode:NEUTRAL@WRB2405S-3WR2 官方网址:www.dexuchina.cn 销售热线:400-901-0287 REV : A3-2022.03 DC-DC 电源产品规格书 专注于电源研发、生产、销售 Test Mode:HORIZONTAL@WRB2405S-3WR2 Test Mode:LINE@WRB4805S-3WR2 Test Mode:HORIZONTAL@WRB4805S-3WR2 Test Mode:VERTICAL@WRB2405S-3WR2 Test Mode:NEUTRAL@WRB4805S-3WR2 Test Mode:VERTICAL@WRB4805S-3WR2 产品使用注意事项 1、外加输入电容的考量: 在实际的应用电路中,由于电源供应端存在着各种各样的干扰噪声,其频率高,持续时间短,但峰值非常高, 为了让产品稳定可靠地工作,通常需要在产品的输入端外加合适的吸收电容;干扰噪声越大,要求外加的电容值就 更大。我司推荐使用高频低阻的电解电容即可满足要求,一般的应用,可依据“设计参考章节”的推荐值进行选取。 选取原则是视需要滤除的干扰噪声大小来增大或减小电容值,只要能将干扰噪声滤除即可。必须要引起注意,外加 大的输入电容,会使输入端的浪涌电流增加。所以,要依据实际应用电路的要求来选取合适的外加输入电容。 广州德旭电子科技有限公司 第 6共 9页 官方网址:www.dexuchina.cn 销售热线:400-901-0287 REV : A3-2022.03 DC-DC 电源产品规格书 专注于电源研发、生产、销售 2、外加输出滤波电容的考量: 在实际的应用电路中,产品的负载大小各异,通常还伴随着或大或小的变化。为了让产品适应不同的使用场合 及负载要求,更稳定可靠地工作,需要在产品的输出端外加合适的电容。这主要出于两方面的考量:一方面是要进 一步减小输出纹波和噪声;另一方面是通过外加输出电容来进一步改善负载跳变所带来的响应偏差,使输出电压更 平稳。但是,输出端也不能加过大容量的电容,输出电容越大,产品启动时需要供电电源端提供的瞬时电流也会增 大,过大的电容甚至可能会造成输出电压不能建立;另外,输出端的电容值过大,产品在启动时容易出现输出过冲, 在使用时,为了确保产品安全可靠地工作,在输出纹波和噪声满足要求的前提下,尽可能减小输出电容的容量。选 型列表中的最大容性负载仅表示产品输出端的电容总和在此值以内产品能够正常启动,我们不推荐使用。我司推荐 使用高频低阻的电解电容,推荐值请见“设计参考章节”。 3、防止产品热插拔测试或使用: 热插拔通常是指在供电电源没有断开的情况下,把产品插到电路上或从电路上拔下。产品在使用或测试过程中,不支 持热插拔操作。因为在热插拔过程中,由于电流突变会产生高压尖峰,有可能导致产品损坏。另外一种情况是在供电电 源与产品输入端之间插入一个机械开关,通过机械开关来控制供电电源的通断。机械开关在通断操作时也会产生高 压尖峰,也有可能导致产品损坏。产品在测试或使用过程中,任何会产出高压尖峰的操作都不容忽视,需要采取措 施,防止高压尖峰直接加到产品的输入端,可参考“设计参考章节”。 4、输入端高瞬态电压尖峰的防护: 如果产品使用在电磁干扰比较恶劣的环境,例如产品的输入端与感性负载共用供电电源,又或者供电端 的电流回路出现开/关切换时,如果处理不当,在供电回路上就会寄生有高瞬态电压尖峰,此干扰不加以处理,过 高的尖峰电压进入产品输入端,就很有可能导致产品损坏。高电压尖峰的抑制对确保产品稳定可靠地使用非常重要。 一般常用的瞬态电压抑制器件有压敏电阻(MOV)、瞬态电压抑制二极管(TVS)等。不同的器件各有优、缺点,请根 据使用的场合及要求进行选用,可参考“设计参考章节”。 5、输入极性及输出功率扩容: 产品的输入端没有防反接保护,请注意:使用时输入极性接反会导致产品损坏。若要实现防反接或无极性使用, 可在输入端串接二极管或整流桥,可参考“设计参考章节”;另外,产品不支持输出并联来实现输出功率扩容,请 选用我司更高功率级别的产品。 设计参考 1、 应用电路: 典型应用电路(一): Vin C1 C2(MLCC) L1 Vout Co 5V 330uF/16V 22uF/16V 10uH 3.3V 330uF/16V 12V 220uF/25V 10uF/25V 10uH 5V 330uF/16V 24V 100uF/50V 4.7uF/50V 22uH 9V 220uF/25V 48V 47uF/100V 1uF/100V 22uH 12V 220uF/25V 15V 100uF/25V 24V 68uF/35V CY 1nF_安规电容 Y1 ⑴ 注:在应用电路中,外加电容要靠近产品的输入、输出端;为了虑除高频噪声可在使用高频电解电容的基础上增加一个 0.1uF 的瓷片电容;TVS 管是防止输出异常时保护后级电路,建议使用。 广州德旭电子科技有限公司 第 7共 9页 官方网址:www.dexuchina.cn 销售热线:400-901-0287 REV : A3-2022.03 DC-DC 电源产品规格书 专注于电源研发、生产、销售 ⑵ 典型应用电路(二): 在电磁环境并不恶劣的情况下,可在输入端使用压敏电阻(MOV)抑制高电压尖峰干扰。 Vin MOV 5V 14D180K 12V 14D270K 24V 14D470K 48V 14D101K 2、输入防反接应用电路: 采用图(一)电路可实现输入防反接功能。采用图(二)电路可实现输入无极性使用。其中,二极管 D1 推荐使用导 通压降小的肖特基二极管,整流桥 Bd1 推荐使用低压降的整流桥。如果导通压降大,在使用过程中,其损耗大、发热严 重。二极管 D1、整流桥 Bd1 的额定电压、电流要留有足够的余量,电流必须满足温度降额要求。 图(一) 图(二) 3、CS 引脚功能: 产品的“CS”引脚是输出二极管整流滤波电容的扩充引脚,如下图所示,在此引脚与输出“-Vo”之间接入一个合适 的电容,也可以降低产品的输出纹波。产品在使用时,可以不用。如果要使用,可接入一个 4.7-10uF 的 MLCC 电容, 不用到此功能时,将其悬空即可。 4、输出 ON/OFF 控制: 此系列产品具有输出 ON/OFF 控制功能。如下图所示,如果需要对输出进行 ON/OFF 控制,可参考如下电路。当 “Ctrl”引脚悬空或高阻态时产品正常输出,当流入此引脚的电流足够大时,产品输出被关断,注意流入此引脚的电流在 5-10mA 为宜,电流太小可能会控制失效,太大会导致产品损坏。其中 R 的阻值可按照右下等式进行计算得到。 广州德旭电子科技有限公司 第 8共 9页 官方网址:www.dexuchina.cn 销售热线:400-901-0287 REV : A3-2022.03 DC-DC 电源产品规格书 专注于电源研发、生产、销售 5、EMC 推荐电路: 元件参数说明: 输入电压 MOV C0 C1(MLCC) C2(MLCC) L1 5V 14D180K 1000uF/16V 22uF/16V 22uF/16V 22uH 12V 20D270K 680uF/25V 10uF/25V 10uF/25V 22uH 24V 20D470K 470uF/50V 10uF/50V 10uF/50V 33uH 48V 20D101K 330uF/100V 10uF/100V 10uF/100V 33uH Co CY 100uF/35V 1nF/Y1 外观尺寸及引脚功能 注: 1. 我司具体的包装信息请参考《德旭产品出货包装说明》; 2. 若产品的工作负载低于最低负载要求,我司无法保证产品性能可以符合所有性能指标; 3. 最大容性负载均在输入电压范围、满负载条件下测试; 4. 除特殊说明外,本手册所有指标都在 Ta=25℃,湿度
WRB0505S-3WR2
1. 物料型号:文档列出了WRB0503S-3WR2至WRB4824S-3WR2等不同型号的DC-DC模块电源。

2. 器件简介:这些模块电源适用于输入电压变化大且需要输入与输出隔离的电源电路场合,具有宽输入电压范围、高稳定度的输出电压、低纹波噪声和高隔离电压等特点。

3. 引脚分配:文档提供了引脚功能表,包括-Vin、+Vin、CTRL、NC、+Vo、-Vo和CS等。

4. 参数特性:包括输入电流、输入冲击电压、输入滤波器类型、热插拔、遥控脚功能、输出电压精度、线性调整率、负载调整率、动态响应偏差和时间、纹波&噪声、短路保护、温漂系数等。

5. 功能详解:文档详细描述了产品的输入特性、输出特性、其他特性,以及EMC特性。

6. 应用信息:提供了产品使用注意事项、设计参考和典型应用电路。

7. 封装信息:提供了外观尺寸、引脚功能和尺寸公差。

8. 产品特性曲线:包括温度降额及效率、效率与输入电压和输出负载的关系、电磁兼容测试结果。

9. 公司信息:广州德旭电子科技有限公司的官方网址和销售热线。
WRB0505S-3WR2 价格&库存

很抱歉,暂时无法提供与“WRB0505S-3WR2”相匹配的价格&库存,您可以联系我们找货

免费人工找货
WRB0505S-3WR2
  •  国内价格
  • 1+17.39880
  • 10+15.05628
  • 22+12.56796
  • 110+11.06136
  • 506+10.38096
  • 990+10.08936

库存:374
