Plastic-Encapsulate Transistors
TRANSISTOR (PNP)

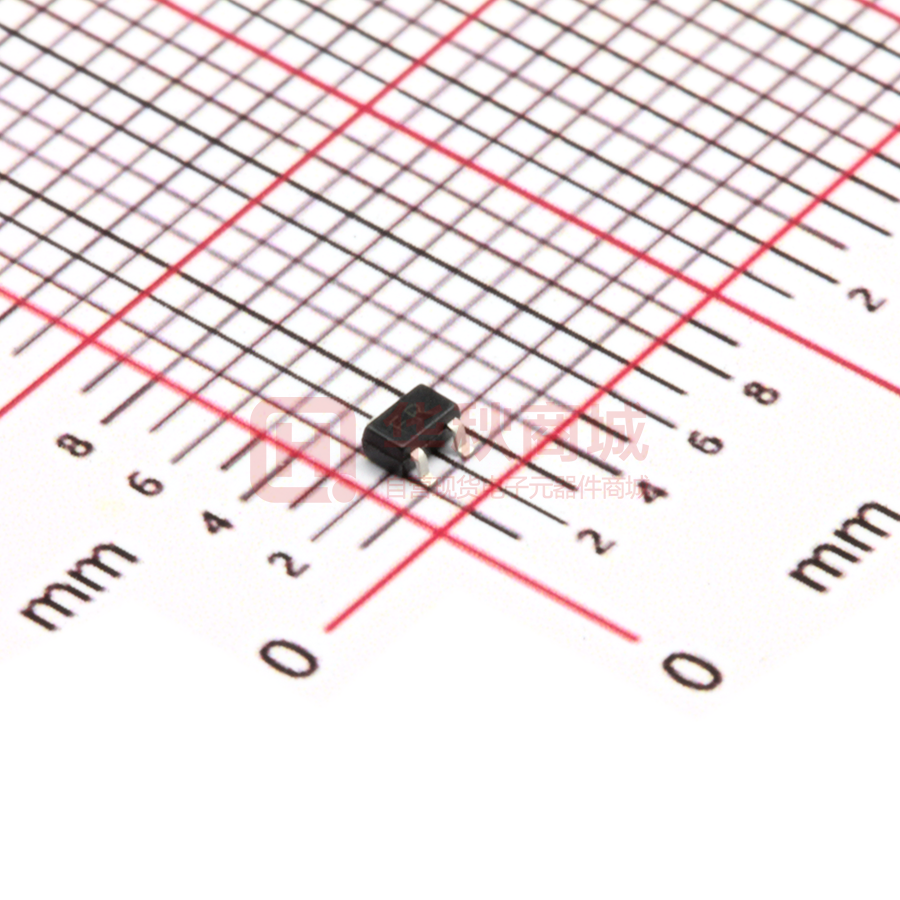

SOT-323
FEATURES
z
Excellent hFE linearity
z
Complements the 2SC4081
1. BASE
2. EMITTER
3. COLLECTOR
MAXIMUM RATINGS (Ta=25℃ unless otherwise noted)
Symbol
Parameter
Value
Unit
VCBO
Collector-Base Voltage
-60
V
VCEO
Collector-Emitter Voltage
-50
V
VEBO
Emitter-Base Voltage
-6
V
IC
Collector Current
-150
mA
PC
Collector Power Dissipation
200
mW
Thermal Resistance From Junction To Ambient
625
℃/W
-55~+150
℃
RΘJA
TJ,Tstg
Operation Junction and
Storage Temperature Range
ELECTRICAL CHARACTERISTICS (Ta=25 ℃ unless otherwise specified)
Symbol
Parameter
Test conditions
Min
Typ
Max
Unit
Collector-base breakdown voltage
V(BR)CBO
IC=-50μA,IE=0
-60
V
Collector-emitter breakdown voltage
V(BR)CEO
IC=-1mA,IB=0
-50
V
Emitter-base breakdown voltage
V(BR)EBO
IE=-50μA,IC=0
-6
V
Collector cut-off current
ICBO
VCB=-60V,IE=0
-0.1
μA
Emitter cut-off current
IEBO
VEB=-6V,IC=0
-0.1
μA
DC current gain
hFE
VCE=-6V,IC=-1mA
VCE(sat)
Collector-emitter saturation voltage
fT
Transition frequency
Cob
Collector output capacitance
120
560
IC=-50mA,IB=-5mA
-0.5
VCE=-12V,IC=-2mA,f=30MHz
VCB=-12V,IE=0,f=1MHz
140
MHz
4
5
CLASSIFICATION OF hFE
Rank
Range
Marking
Q
R
S
120-270
180-390
270-560
FQ
FR
FS
1 of 3
Copyright © All right reserved: Heyuan China Base Electronics Technology Co., Ltd.
V
pF
Typical Characteristics
Static Characteristic
-7
hFE
Ta=100℃
-16uA
DC CURRENT GAIN
(mA)
IC
-18uA
-14uA
COLLECTOR CURRENT
IC
——
COMMON
EMITTER
Ta=25℃
-20uA
-6
-5
hFE
1000
-4
-12uA
-10uA
-3
-8uA
-6uA
-2
Ta=25℃
100
-4uA
-1
COMMON EMITTER
VCE= -6V
IB=-2uA
-0
10
-0
-2
-4
-6
-8
COLLECTOR-EMITTER VOLTAGE
VCEsat ——
-10
VCE
-12
-1
-10
-100 -150
COLLECTOR CURRENT
(V)
VBEsat ——
IC
-300
IC
(mA)
IC
-1000
β=10
BASE-EMITTER SATURATION
VOLTAGE VBEsat (mV)
COLLECTOR-EMITTER SATURATION
VOLTAGE VCEsat (mV)
β=10
-200
Ta=100℃
-100
Ta=25℃
-0
-1
-10
-100
COLLECTOR CURRENT
Cob / Cib
——
IC
Ta=25℃
-600
Ta=100℃
-400
-200
-0.1
-150
-1
-10
COLLECTOR CURRENT
(mA)
fT
VCB / VEB
1000
50
——
-100 -150
IC
(mA)
IC
(MHz)
f=1MHz
IE=0 / IC=0
10
TRANSITION FREQUENCY
(pF)
fT
Ta=25℃
Cib
CAPACITANCE
C
-800
Cob
100
VCE=-12V
Ta=25℃
10
1
-0.1
-1
-10
REVERSE BIAS VOLTAGE
PC
COLLECTOR POWER DISSIPATION
PC (mW)
250
——
V
-20
-1
IC
Ta
200
150
100
50
0
0
25
50
75
AMBIENT TEMPERATURE
100
Ta
125
-30
-10
COLLECTOR CURRENT
(V)
150
(℃ )
2 of 3
Copyright © All right reserved: Heyuan China Base Electronics Technology Co., Ltd.
(mA)
SOT-323 Package Outline Dimensions
3 of 3
Copyright © All right reserved
Heyuan China Base Electronics Technology Co., Ltd.
