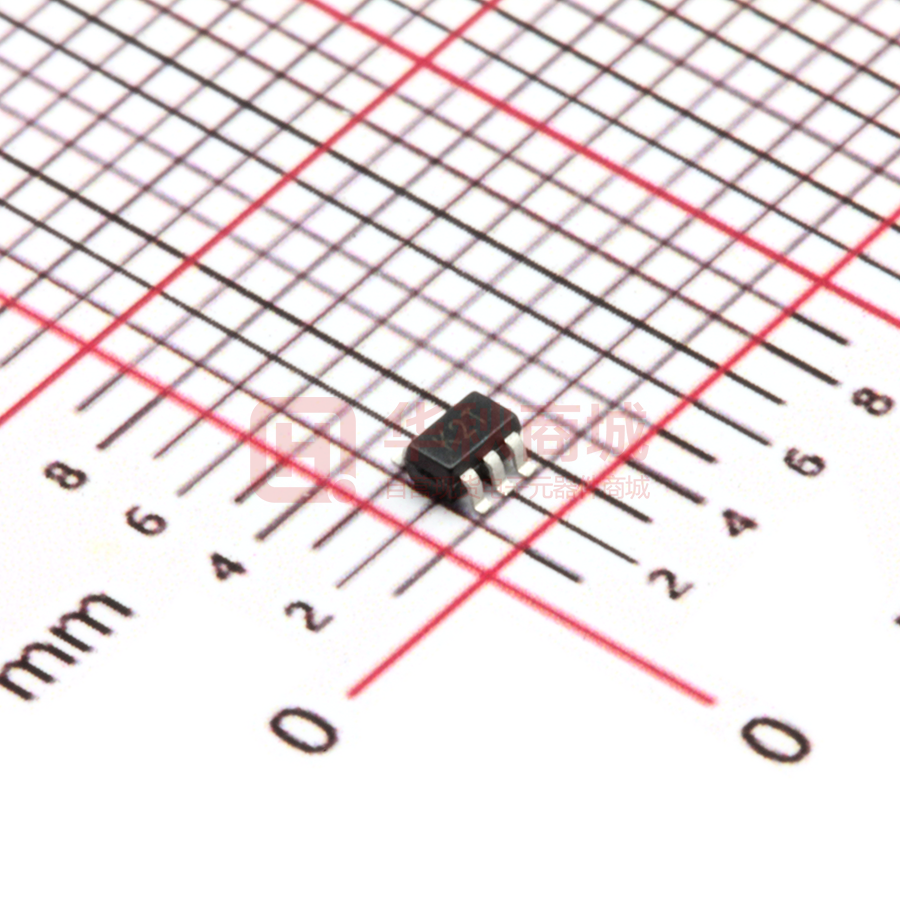

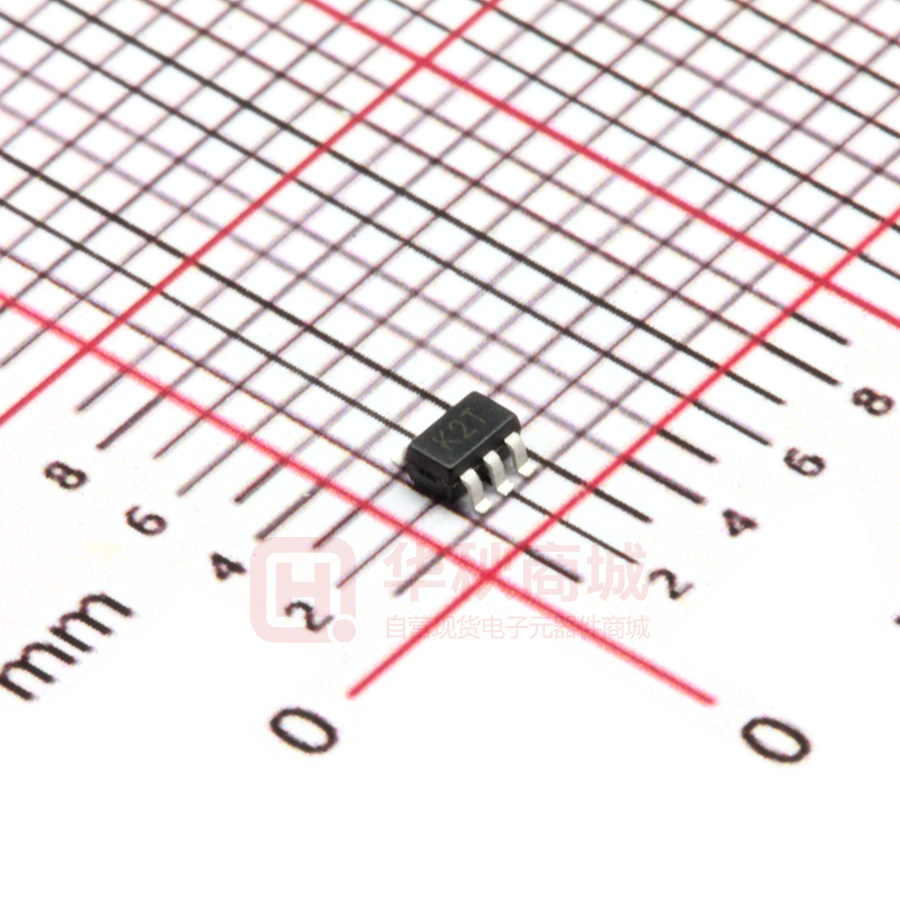

Plastic-Encapsulate Transistors
DUAL TRANSISTOR (PNP+PNP)
SOT-363
FEATURES
z
Epitaxial Planar Die Construction
z
Ideal for Low Power Amplification and Switching
MRKING:K2T
Maximum Ratings (Ta=25℃ unless otherwise specified)
Symbol
Parameter
Value
Units
VCBO
Collector-Base Voltage
-40
V
VCEO
Collector-Emitter Voltage
-40
V
VEBO
Emitter-Base Voltage
-5
V
IC
Collector Current -Continuous
-0.6
A
PC
Collector Power Dissipation
0.2
W
RθJA
Thermal Resistance from Junction to Ambient
625
TJ
Junction Temperature
150
℃
Tstg
Storage Temperature
-55 to +150
℃
℃/W
ELECTRICAL CHARACTERISTICS (Ta=25℃ unless otherwise specified)
Parameter
Symbol
Test
conditions
Collector-base breakdown voltage
V(BR)CBO
IC=-100μA ,
Collector-emitter breakdown voltage
V(BR)CEO
IC= -1mA ,
Emitter-base breakdown voltage
V(BR)EBO
IE=-100μA,
IE=0
Min
Typ
Max
Unit
-40
V
IB=0
-40
V
IC=0
-5
V
Collector cut-off current
ICBO
VCB=-50V, IE=0
-0.1
μA
Collector cut-off current
ICEO
VCE=-35V, IB=0
-0.5
μA
Emitter cut-off current
IEBO
VEB=-5V,
-0.1
μA
hFE(1)
VCE=-1V,
IC= -0.1mA
30
hFE(2)
VCE=-1V,
IC= -1mA
60
hFE(3)
VCE=-1 V,
IC= -10mA
100
hFE(4)
VCE=-2 V,
IC= -150mA
100
hFE(5)
VCE=-2 V,
IC= -500mA
20
DC current gain
Collector-emitter saturation voltage
Base-emitter saturation voltage
IC=0
300
VCE(sat)1
IC=-150 mA, IB=-15mA
-0.4
V
VCE(sat)2
IC=-500 mA, IB=-50mA
-0.75
V
VBE(sat)1
IC= -150 mA, IB=-15mA
-0.95
V
VBE(sat)2
IC= -500 mA, IB=-50mA
-1.3
V
-0.75
Transition frequency
fT
VCE= -10V, IC=-20mA,f = 100MHz
Output capacitance
Cob
VCB=-10V, IE=0,f=1MHz
8.5
pF
VCC=-30V, VBE=-2V,IC=-150mA ,
IB1=-15mA
15
nS
Delay time
td
Rise time
tr
Storage time
tS
Fall time
tf
200
VCC=-30V, IC=-150mA
B1=- IB2= -15mA
1 of 3
Copyright © All right reserved: Heyuan China Base Electronics Technology Co., Ltd.
MHz
20
nS
225
nS
30
nS
Typical Characteristics
1000
-1mA
COMMON EMITTER
Ta=25℃
-150
-900uA
Ta=100℃
-800uA
(mA)
-120
-600uA
-90
-500uA
hFE
-700uA
-400uA
-60
-300uA
-30
100
DC CURRENT GAIN
IC
COLLECTOR CURRENT
—— IC
hFE
Static Characteristic
-180
Ta=25℃
10
-200uA
COMMON EMITTER
VCE=-2V
IB=-100uA
-0
-0
-1
-2
-3
COLLECTOR-EMITTER VOLTAGE
VCEsat
——
VCE
-1
(V)
-10
-100
COLLECTOR CURRENT
VBEsat
IC
IC
——
-100
Ta=100℃
Ta=25℃
-10
IC
-1
-10
-100
COLLECTOR CURRENT
IC
IC
Ta=25℃
-1000
β=10
-1
-0.1
Ta=100℃
β=10
-100
-0.1
-600
-1
-10
-100
COLLECTOR CURRENT
(mA)
—— VBE
Cob/ Cib
100
-600
IC
—— VCB/ VEB
f=1MHz
IE=0/ IC=0
(pF)
(mA)
CAPACITANCE
Ta=100℃
Ta=25℃
-1
-0.1
-0.0
-0.2
Cob
C
IC
COLLECTOR CURRENT
Ta=25℃
Cib
-100
-10
-0.4
-0.6
-0.8
-1.0
10
1
-0.1
-1.2
-1
BASE-EMMITER VOLTAGE VBE (V)
fT
——
-10
REVERSE VOLTAGE
IC
Pc
250
fT
COLLECTOR POWER DISSIPATION
Pc (mW)
(MHz)
1000
-600
(mA)
COMMON EMITTER
VCE=-2V
TRANSITION FREQUENCY
-600
(mA)
-5000
BASE-EMITTER SATURATION
VOLTAGE VBEsat (mV)
COLLECTOR-EMITTER SATURATION
VOLTAGE VCEsat (mV)
-1000
1
-0.1
100
COMMON EMITTER
VCE=-10V
——
V
-20
(V)
Ta
200
150
100
50
Ta=25℃
0
10
-1
-10
COLLECTOR CURRENT
j-elec.com
www.c
-100
IC
0
(mA)
25
50
75
AMBIENT TEMPERATURE
100
Ta
125
150
(℃ )
2 of 3
Copyright © All right reserved: Heyuan China Base Electronics Technology Co., Ltd.
SOT-363-Package Outline Dimensions
3 of 3
Copyright © All right reserved: Heyuan China Base Electronics Technology Co., Ltd.
