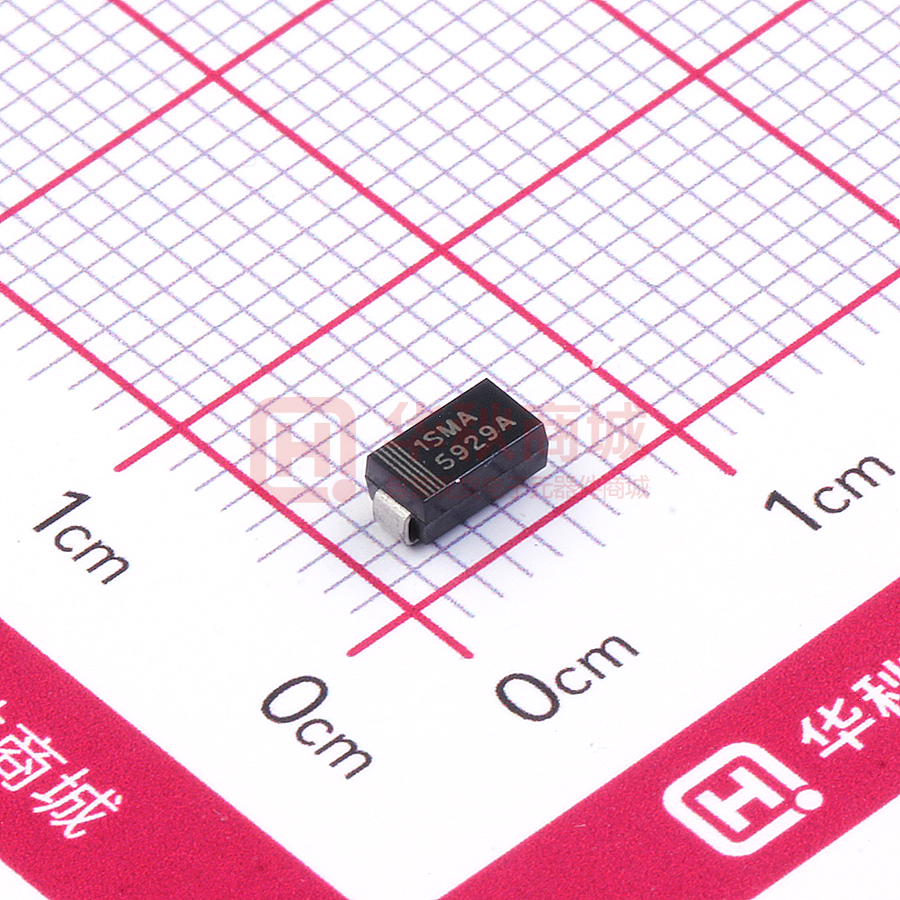

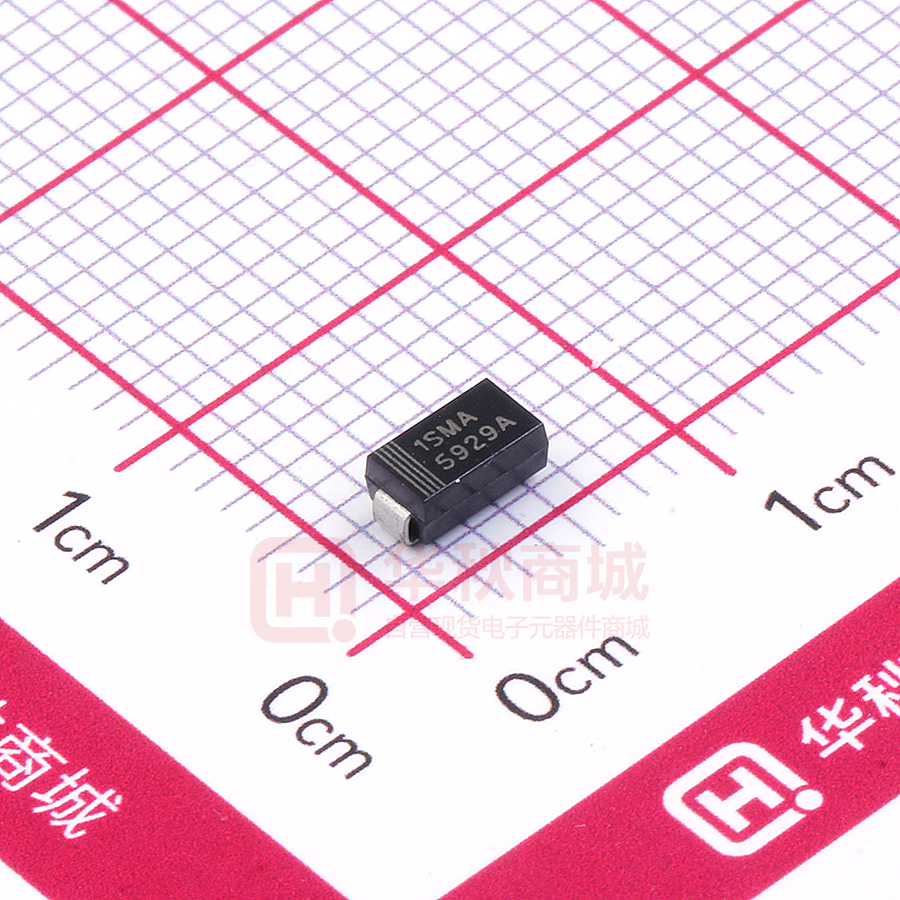

1SMA5929A

1SMA5921A-1SMA5956A ZENER DIODES 2.6±0.15 SMA / DO-214AC 1.4±0.15 特性：FEATURES： ◆ 小电流下的齐纳阻抗低 ZENER impedance at low current is small ◆ 高可靠性 High reliability ◆ 耐焊接热 260℃ / 10S High temperature soldering guaranteed: 260℃ / 10S at terminals 机械性能: MECHANICAL DATA： ◆ 封 装: 模塑封装 Case: Molded plastic ◆ 塑封材料：采用 UL94V-O 认可的阻燃环氧料 Epoxy: UL94V-0 rate flame retardant ◆ 端 子: 端子镀锡，可焊性符合 MIL-STD-750, 方法 2025 Terminals: Solder plated solderable per MIL-STD-750, method 2025 ◆ 极 性：色环表示阴极 Polarity: Color band denotes cathode ◆ 安装位置：任意 Mounting position: Any 2.1±0.2 4.5±0.15 1.1±0. 3 0.20±0.07 5.0±0.15 1.5 w 齐纳（稳压）二极管 1.5 WATT SURFACE MOUNTSILICON ZENER DIODES 尺寸单位：inch（mm） Dimensions in inches and (millimeters) 最大额定值及电气特性 MAXIMUM RATINGS AND ELECRICAL CHARACTERISTICS 测量环境温度为 25℃，除非另有规定。单相半波，50HZ，阻性或感性负载。对于容性负载，电流降额 20% Rating at 25℃ ambient temperature unless otherwise specified. Single phase，half wave，60HZ，resistive or inductive load。 For capacitive load，derate current by 20% 参 数 名 称 PARAMETERS 齐纳电流 ZENER Current 耗散功率 ( 注释 1 ) Power Dissipation ( Note1 ) 热阻抗 ( 结至周围环境 ,注释 1) Thermal Resistances ( Junction to Ambient ,Note1) 使用温度范围 Operating Temperature Range 储存温度范围 Storage Temperature Range 注 符 号 SYMBOL 额定值 VALUE 单位 UNITS IZ MAX 见表 See Table mA Pt 1.5 W Rθ（ja） 28 ℃/W TJ -50～+150 ℃ TSTG -50～+175 ℃ 释 : 1. 在引线末端安装 5×5mm 散热铜片。 NOTES : 1. Thermal Resistance from Junction to terminal mounted on 5×5mm copper pad area. www.slkormicro.com 1 1SMA5921A-1SMA5956A 电特性 ( 测量环境温度为25℃，除非另有规定 ) ELECTRICAL CHARACTERISTICS（at TA=25 ℃ unless otherwise noted） 齐纳电压 ZENER Voltage 型 号 TYPE 最大直流 齐纳电流 Maximum DC ZENER Current V Z＠IZT IZT Z ZT ＠IZT Z ZK ＠IZK I ZK IR＠VR VR I ZM ＠50℃ V 6.8 7.5 8.2 9.1 10 11 12 13 15 16 18 20 22 24 27 30 33 36 39 43 47 51 56 62 68 75 82 91 100 110 120 130 150 160 180 200 mA 55.1 50.0 45.7 41.2 37.5 34.1 31.2 28.8 25.0 23.4 20.8 18.7 17.0 15.6 13.9 12.5 11.4 10.4 9.6 8.7 8.0 7.3 6.7 6.0 5.5 5.0 4.6 4.1 3.7 3.4 3.1 2.9 2.5 2.3 2.1 1.9 Ω 2.5 3.0 3.5 4.0 4.5 5.5 6.5 7.0 9.0 10.0 12.0 14.0 17.5 19 23 26 33 38 45 53 67 70 86 100 120 140 160 200 250 300 380 450 600 700 900 1200 Ω 200 400 400 500 500 550 550 550 600 600 650 650 650 700 700 750 800 850 900 950 1000 1100 1300 1500 1700 2000 2500 3000 3100 4000 4500 5000 6000 6500 7000 8000 mA 1.0 0.5 0.5 0.5 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 μA 5.0 5.0 5.0 5.0 5.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 V 5.2 6.8 6.5 7.0 8.0 8.4 9.1 9.9 11.4 12.2 13.7 15.2 16.7 18.2 20.6 22.8 25.1 27.4 29.7 32.7 35.8 38.8 42.6 47.1 51.7 56.0 62.2 69.2 76.0 83.6 91.2 98.8 114.0 121.6 136.8 152.0 mA 220 200 182 164 150 136 125 115 100 93 83 75 68 62 55 50 45 41 38 34 31 29 26 24 22 20 18 16 15 13 12 11 10 9 8 7 1SMA5921A 1SMA5922A 1SMA5923A 1SMA5924A 1SMA5925A 1SMA5926A 1SMA5927A 1SMA5928A 1SMA5929A 1SMA5930A 1SMA5931A 1SMA5932A 1SMA5933A 1SMA5934A 1SMA5935A 1SMA5936A 1SMA5937A 1SMA5938A 1SMA5939A 1SMA5940A 1SMA5941A 1SMA5942A 1SMA5943A 1SMA5944A 1SMA5945A 1SMA5946A 1SMA5947A 1SMA5948A 1SMA5949A 1SMA5950A 1SMA5951A 1SMA5952A 1SMA5953A 1SMA5954A 1SMA5955A 1SMA5956A 注 最大反向漏电流 Maximum Reverse Leakage Current 最大齐纳阻抗 Max ZENER Impedance 释 : 1. VF = 1.5 V max.@ IF=200mA 2. 标准型的齐纳电压值偏差为 20%；附加下标“A”的特选型，其偏差为 10%,附加下标“B”的特选型，其偏差为 5% 。 Note : 1. VF=1.5V max. @ IF=200mA 2. Standard tolerance on nominal ZENER voltage is ±20%,A±10% tolerance may be obtained by adding the suffix “A” to the number. B±5% tolerance may be obtained by adding the suffix “B” to the number www.slkormicro.com 2
