LMV358

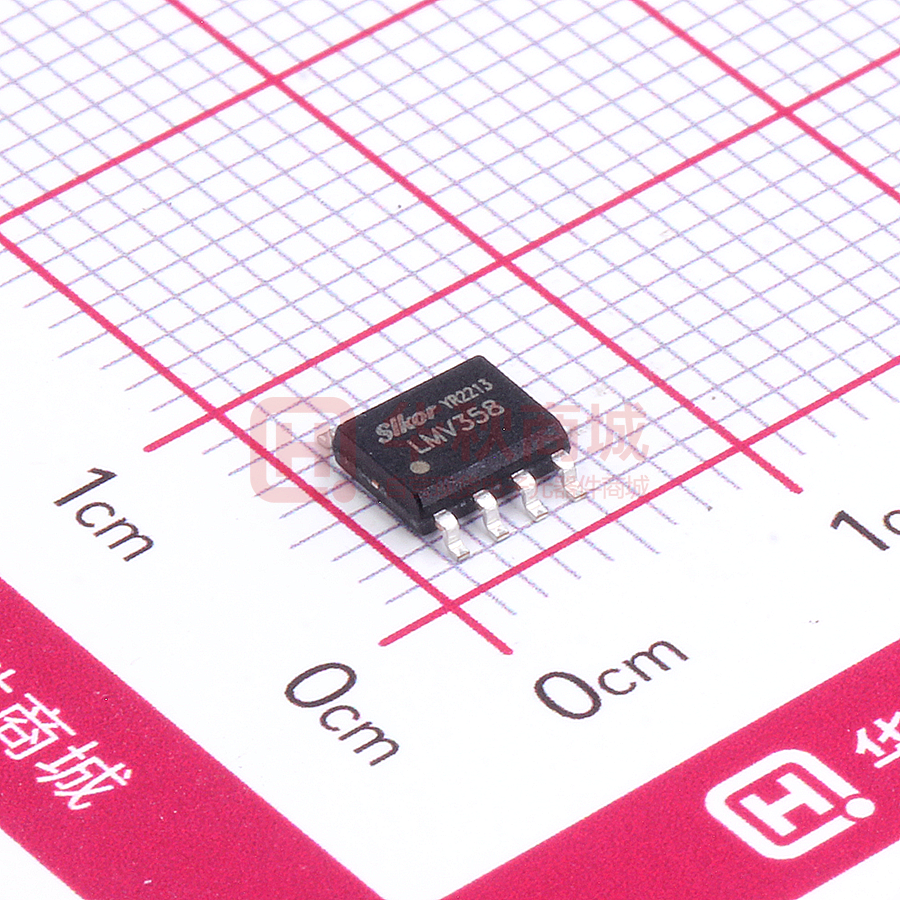

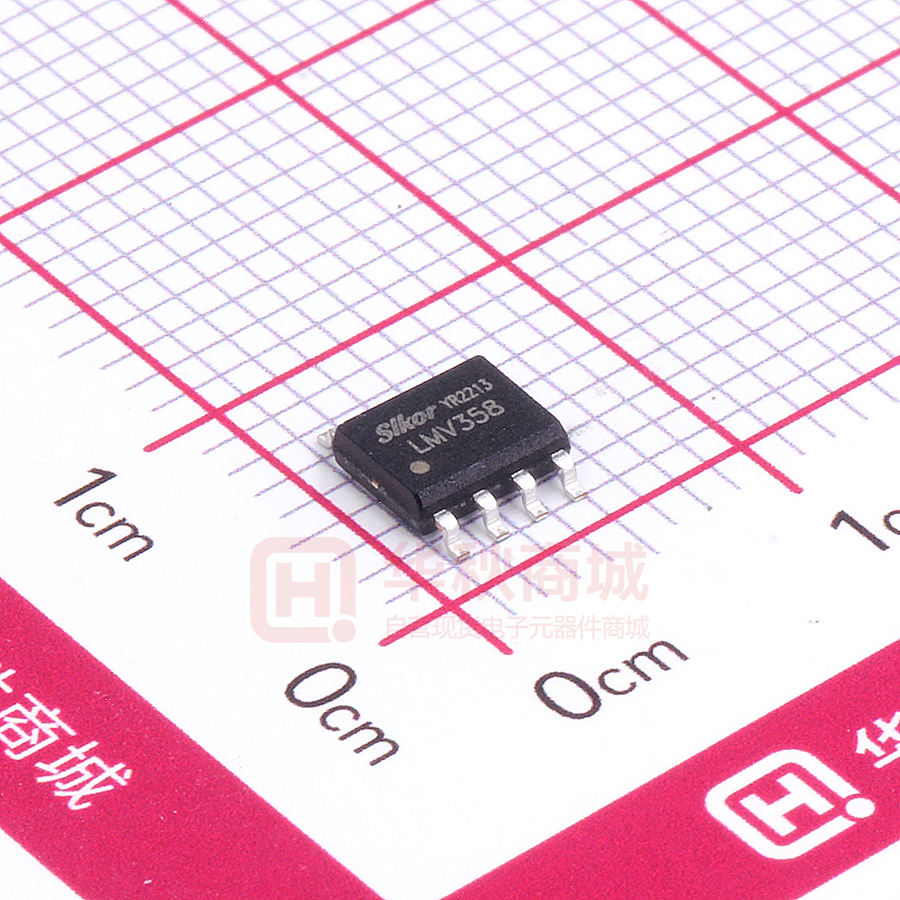

LMV358 低功耗双运算放大器 芯片功能说明： Ø LMV358 内部包括有两个独立、高增益、内部 频率补偿的双运算放大器。适合于电源电压范 围很宽的单电源使用，也适用于双电源工作模 式。使用范围广。 Ø LMV358 为 SOP8 封装。总体来说 LMV358 是 一个低功耗，宽供电范围的性能运算放大器， 可在不牺牲宝贵的电路板空间的情况下，以经 济的价格设计成各种应用 芯片功能主要特性： Ø Ø Ø Ø Ø Ø Ø Ø Ø 内部频率补偿，直流电压增益高 100dB 单位增益频带宽：1MHZ 低功耗电流 适合电池供电 低输入偏置电流 45nA 宽电源输入 +3V to5V 低输入失调电压和失调电流 共模输入电压范围宽 差模输入电压范围宽 输出电压摆幅大 深 www.slkormicro.com SOP-8 应用： Ø 充电器 Ø 电源适配器 Ø 传感器放大器 Ø 压电传感器放大器 Ø 医疗仪器 工业控制 Ø 音频放大器输出 Ø 直流增益模组 DC 增益部件 1 LMV358 简化示意图： 绝对最大额定值： 差分输入电压 输入电流 (VIN < −0.3V) ±电源电压 50mA (2) 电源电压 (V+ - V−) 输入电压 输出短路到GND, V+ ≤ 15V and TA = 25°C 5.5V −0.3V to +5V 连续 (3) −65°C to 150°C 150°C 存储温度范围 结温 (4) 安装温度 铅温度(焊接, 10 秒) 红外 (10 秒) 60°C 215°C 对环境的热阻(θJA ESD 耐受 (5) 深 www.slkormicro.com 265°C/W 300V 2 LMV358 （1）绝对最大额定值表示超出该设备损坏的范围可能发生的极限。运行额定值表示设备要 正常工作的条件，但不能确保特定性能。有关确保的规格和测试条件，请参见电气特性。 （2）该输入电流仅在输入引线的任何电压为负时才存在。这是由于输入PNP晶体管的集电极 基极结变得正向偏置，从而用作输入二极管钳位。除了这种二极管作用外，IC芯片上还存在 横向NPN晶体管寄生动作。此晶体管动作可使运算放大器的输出电压在输入驱动负的时间段 内达到V+电压电平（或接地为一个大的过载）。这不是破坏性的，当负的输入电压再次返回 到大于-0.36V(在25℃)的值时，将重新建立正常输出状态。 （3）输出V+短路可能导致过热和最终破坏。当考虑到接地短路时，最大输出电流约为40mA，与 V+的大小无关。当电源电压值超过5.5V时，连续短路可能超过额定功率并导致最终的破坏。 （4）最大功耗是一个函数的TJ（最大），θJA，和TA。最大允许在任何环境温度功耗 PD =（TJ（最大）- TA）/θJA。所有的数字都适用于直接焊接在PCB板上的。 （5）人体模型，1.5kΩ串联100pF。 操作范围： −40°C to 85°C 3V to 5.5V 温度范围 电源电压 脚位图： 引脚 符号 1 1OUT 2 1IN- 反向输入端 1 3 1IN+ 同向输入端1 4 GND 电源地 5 2IN+ 同向输入端2 6 2IN- 反向输入端2 7 2OUT 8 VCC www.slkormicro.com 深 说明 输出端1 输出端2 输入电源正 3 LMV358 电气特性： 除非另有规定，所有限制指定在 TA = 25°C；V + = 5V，V−= 0V，VO = 1.4V。 符号 参数 Vos 条件 最小值 典型值 最大值( 单位 输入失调电压 3 7 9 mV Ios 输入失调电流 5 50 150 nA IB 输入偏置电流(4) 45 250 500 nA VCM 输入共模电压范围 V+ = 3V (5) For CMRR > = 50dB 0 V+ -1.5 V+ -2 V AV 大信号电压增益 (V+ = 5V, RL= 2kΩ VO = 2.4V to 4.4V) 25 15 100 V/mV PSRR 电源抑制比 RS≤ 10kΩ, 65 100 dB RS ≤ 10kΩ 65 80 dB V+ = 3V, RL = 2kΩ 2.6 V+ = 3V, RL = 10kΩ 2.7 V+ ≤ 3V to 5.5V 共模抑制比 CMRR VOH 输出电压 VO VOL 输出电流源 ISOURCE 2.8 V+ = 5V, RL = 10kΩ 5 20 mV V+ = 5V 0.430 0.7 1.15 1.2 mA V+ = 3V 0.660 1.5 2.85 3 电源电流, 无负载 IS V VID = +1V, V+ = 5V, 20 10 40 20 mA 10 5 20 8 mA 12 100 μA VO = 2V 输出 Sinking 电流 ISINK V+ VID=-1v = 5V, VO = 2V VID=-1v V = 5V, VO =0. 2V + IO 输出短路到地（6） 深 www.slkormicro.com V+ = 5V 4 40 85 mA LMV358 SR 压摆率 V+ = 5V, RL= 2kΩ, VIN= 0.5 to 3V CL = 100pF, Unity Gain 0.3 V/μs GBW 增益带宽积 V+ = 5V, f = 100kHz, VIN=10mV,RL=2KΩ CL = 100pF 1 MHz φm 相位余量 60 deg THD 总谐波失真 f = 1kHz, AV = 20dB RL= 2kΩ, Vo= 2Vpp CL= 100pF, V+ = 3V 0.015 % en 电压噪声密度 f = 1kHz, RS = 100Ω V+ = 5V 40 (1) 所有限值均由实验测试和统计分析确定。 (2) 典型值代表最有可能的参数范数。 (3) VO = 1.4V，RS = 0Ω V+从3V到5V；而在整个输入共模范围（0V到V + 1.5V）在25°C. (4) 由于PNP输入级，输入电流的方向超出了IC。这个电流基本上是恒定的，独立于输出状态，所以在输 入线上没有加载变化。 (5) 输入共模电压或输入信号电压不应去负超过0.3V（在25°C）。共模电压范围的上限是V+ - 1.5V 在25°C， 但一方或两个输入可以到5V没有损害。 (6) 输出V+的短路可能导致过热和最终破坏。当考虑到地短路的最大输出电流约为40ma的。在超过5V的电源 电压值，连续短路可以超过额定功耗，并导致最终的破坏。 深 www.slkormicro.com 5 LMV358 芯片封装尺寸 SOP-8 如没有特别提示，所有尺寸标注均为：（毫米） 深 www.slkormicro.com 6 公差：±0.09mm
