BC817
NPN Transistor
3
Features
For General AF Applications
High Collector Current
High Current Gain
Low Collector-Emitter Saturation Voltage
2
1.Base
2.Emitter
3.Collector
1

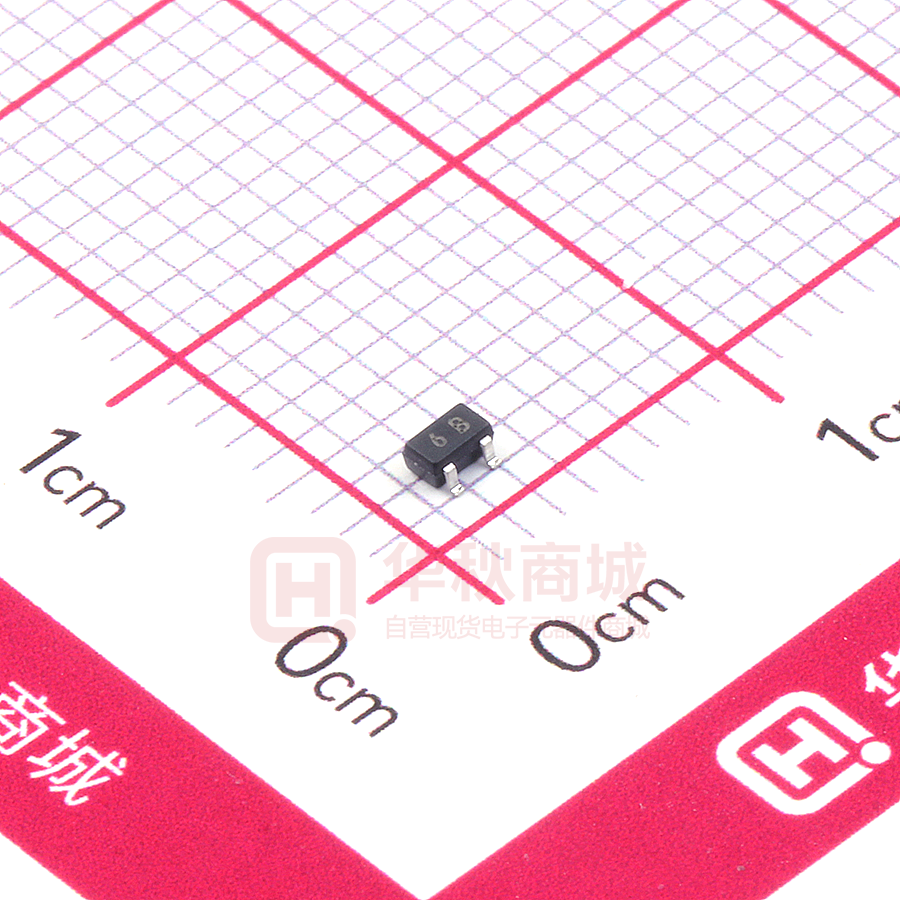

■ Simplified outline(SOT-323)
Absolute Maximum Ratings Ta = 25
Symbol
Parameter
Value
Unit
V
VCBO
Collector-Base Voltage
50
VCEO
Collector-Emitter Voltage
45
V
VEBO
Emitter-Base Voltage
5
V
IC
Collector Current -Continuous
0.5
A
PC
Collector Dissipation
0.2
W
Thermal Resistance from Junction to Ambient
625
℃/W
RθJA
Tj
Junction Temperature
150
℃
Tstg
Storage Temperature
-55~+150
℃
Electrical Characteristics Ta = 25
Parameter
Symbol
Test conditions
Min
Typ
Max
Unit
Collector-base breakdown voltage
V(BR)CBO
IC=10μA,IE=0
50
V
Collector-emitter breakdown voltage
V(BR)CEO
IC=10mA,IB=0
45
V
Emitter-base breakdown voltage
V(BR)EBO
IE=1μA,IC=0
5
V
Collector cut-off current
ICBO
VCB=20V,IE=0
0.1
μA
Emitter cut-off current
IEBO
VEB=5V,IC=0
0.1
μA
hFE(1)
VCE=1V,IC=100mA
100
VCE=1V,IC=500mA
40
DC current gain
hFE(2)
600
Collector-emitter saturation voltage
VCE(sat)
IC=500mA,IB=50mA
0.7
V
Base-emitter saturation voltage
VBE(sat)
IC=500mA,IB=50mA
1.2
V
Base-emitter voltage
VBE(ON)
VCE=1V,IC= 500mA
1.2
V
Transition frequency
Collector output capacitance
fT
Cob
VCE=5V,IC=10mA,f=100MHz
VCB=10V,f=1MHz
100
MHz
5
pF
Classification of hFE (1)
Rank
BC817-16W
BC817-25W
BC817-40W
Range
100-250
160-400
250-600
Marking
www.slkormicro.com
6A
6B
1
6C
BC817
Static Characteristic
250
(mA)
COMMON EMITTER
Ta=25℃
IC
hFE
0.48mA
0.40mA
100
0.32mA
0.24mA
50
Ta=25℃
DC CURRENT GAIN
0.56mA
150
100
0.16mA
COMMON EMITTER
VCE= 1V
IB=0.08mA
0
0.0
0.5
1.0
1.5
2.0
2.5
COLLECTOR-EMITTER VOLTAGE
VBEsat ——
1200
3.0
10
0.5
3.5
1
10
IC
VCEsat
1000
500
100
COLLECTOR CURRENT
VCE (V)
——
IC
(mA)
IC
β=10
COLLECTOR-EMITTER SATURATION
VOLTAGE VCEsat (mV)
β=10
900
BASE-EMITTER SATURATION
VOLTAGE VBEsat (mV)
IC
Ta=100℃
0.64mA
600
Ta=25℃
Ta=100 ℃
300
0.1
1
10
100
COLLECTOR CURREMT
IC
——
IC
100
Ta=100 ℃
Ta=25℃
10
0.1
500
1
10
COLLECTOR CURREMT
(mA)
VBE
fT
1000
500
——
100
IC
500
(mA)
IC
(MHz)
COMMON EMITTER
VCE=1V
100
TRANSITION FREQUENCY
10
T =2
5℃
a
T=
a 10
0℃
COLLECTOR CURRENT
IC
fT
(mA)
——
0.80mA
0.72mA
200
COLLECTOR CURRENT
hFE
1000
1
100
10
COMMON EMITTER
VCE= 5V
Ta=25℃
0.1
300
600
900
1
0.69
1200
1
10
1000
Cob/Cib
——
VCB/VEB
COLLECTOR POWER DISSIPATION
PC (mW)
Cib
CAPACITANCE
C
(pF)
Ta=25 ℃
100
Cob
1
0.1
0.1
——
IC
(mA)
Ta
200
150
100
50
0
1
REVERSE VOLTAGE
www.slkormicro.com
PC
250
f=1MHz
IE=0/IC=0
10
100
COLLECTOR CURRENT
BASE-EMMITER VOLTAGE VBE (mV)
10
V
0
30
25
50
75
AMBIENT TEMPERATURE
(V)
2
125
100
Ta
(℃ )
150
BC817
■ SOT-323
D
E
B
A
X
HE
y
v M A
3
Q
A
A1
c
1
2
e1
bp
Lp
w M B
e
detail X
1
0
2 mm
scale
DIMENSIONS (mm are the original dimensions)
UNIT
A
A1
max
bp
c
D
E
e
e1
HE
Lp
Q
v
w
mm
1.1
0.8
0.1
0.4
0.3
0.25
0.10
2.2
1.8
1.35
1.15
1.3
0.65
2.2
2.0
0.45
0.15
0.23
0.13
0.2
0.2
www.slkormicro.com
3
