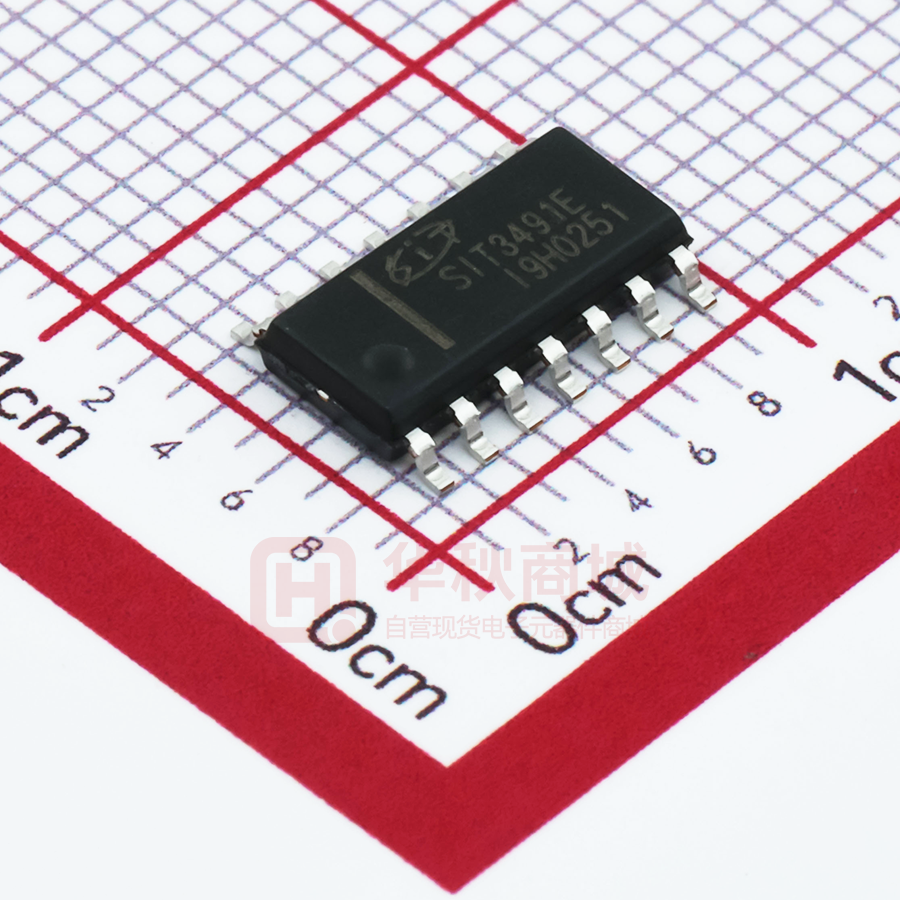

芯力特 SIT3491E 3V~5.5V 供电，256 节点，12Mbps 全双工 RS485/RS422 收发器 特点： 产品外形：  3V~5.5V 宽电源供电，全双工；  1/8 单位负载，允许最多 256 个器件连接到总线；  驱动器短路输出保护；  接收器开路失效保护；  具有较强的抗噪能力；  集成的瞬变电压抵制功能；  在电噪声环境中的数据传输速率可达到 12Mbps；  A、B 端口防护： HBM±15KV； 提供绿色环保无铅封装 描述 SIT3491E 是一款宽供电范围、全双工、低功耗，完全满足 TIA/EIA-485 标准要求的 RS-485 收发器。 SIT3491E 包括一个驱动器和一个接收器，两者均可独立传输信号。SIT3491E 具有 1/8 负载， 允许 256 个 SIT3491E 收发器并接在同一通信总线上。可实现高达 12Mbps 的无差错数据传输。 SIT3491E 工作电压范围为 3~5.5V，具备失效安全（fail-safe）、限流保护、过压保护，控制 端口热插拔输入等功能。 SIT3491E 具有优秀的 ESD 释放能力，HBM 达到±15KV。 引脚分布图 SIT3491E N.C. RO VCC VCC R RE A DE B DI Z D GND Y GND N.C. 图 1 SIT3491E 引脚分布图 REC V1.1 2019.11 1 / 12 www.sitcores.com 芯力特 SIT3491E 3V~5.5V 供电，256 节点，12Mbps 全双工 RS485/RS422 收发器 极限参数 参数 符号 大小 单位 电源电压 VCC +7 V 控制端口电压 DI -0.3~VCC+0.3 V 总线侧输入电压 A、B -8~13 V 接收器输出电压 RO -0.3~VCC+0.3 V 工作温度范围 -40~125 ℃ 存储工作温度范围 -60~150 ℃ 焊接温度范围 300 ℃ SOP14 600 mW DIP14 700 mW 连续功耗 最大极限参数值是指超过这些值可能会使器件发生不可恢复的损坏。在这些条件之下是不利于器 件正常运作的，器件连续工作在最大允许额定值下可能影响器件可靠性，所有的电压的参考点为地。 引脚定义 引脚序号 引脚名称 1 NC 无内部连接，不需连接 RO 接收器输出端。 当/RE 为低电平时，若 A-B≧-10mV，RO 输出为高电平； 若 A-B≦-200mV，RO 输出为低电平。 /RE 接收器输出使能控制。 当/RE 接低电平时，接收器输出使能，RO 输出有效；当/RE 接高 电平时，接收器输出禁能，RO 为高阻态； /RE 接高电平且 DE 接低电平时，器件进入低功耗关断模式。 DE 驱动器输出使能控制。 DE 接高电平时驱动器输出有效，DE 为低电平时输出为高阻态； /RE 接高电平且 DE 接低电平时，器件进入低功耗关断模式。 5 DI DI 驱动器输入。DE 为高电平时， DI 上的低电平使驱动器同相 端 A 输出为低电平，驱动器反相端 B 输出为高电平； DI 上的高 电平将使同相端输出为高电平，反相端输出为低电平。 6 GND 接地 7 GND 接地 2 3 4 REC V1.1 2019.11 引脚功能 2 / 12 www.sitcores.com SIT3491E 芯力特 3V~5.5V 供电，256 节点，12Mbps 全双工 RS485/RS422 收发器 无内部连接，不需连接 8 NC 9 Y 驱动器同相输出端 10 Z 驱动器反相输出端 11 B 接收器反相输入端 12 A 接收器同相输入端 13 VCC 该引脚可接电源（3V ≤ VCC ≤ 5.5V）或可不连接 14 VCC 接电源： 3V ≤ VCC ≤ 5.5V 驱动器直流电学特性 参数 符号 驱动器差分输出 （无负载） VOD1 驱动差分输出 VOD2 测试条件 图 2，RL = 27 Ω 最小 典型 最大 单位 3 5.5 V 1.5 VCC V 图 2，RL = 50 Ω 2 VCC 输出电压幅值的变化 （NOTE1） ∆VOD 图 2，RL = 27 Ω 0.2 V 输出共模电压 VOC 图 2，RL = 27 Ω 3 V 共模输出电压幅值 的变化（NOTE1） ∆VOC 图 2，RL = 27 Ω 0.2 V 高电平输入 VIH DI 低电平输入 VIL DI 逻辑输入电流 IIN1 DI 输出短路时的电流， 短路到高 IOSD1 输出短路时的电流， 短路到低 IOSD2 2.0 V 0.8 V -2 2 uA 短路到 0V~12V 35 250 mA 短路到-7V~0V -250 -35 mA （如无另外说明，VCC=3V~5.5V ,Temp=TMIN~TMAX，典型值在 Temp＝25℃） NOTE1：∆VOD 和∆VOC 分别是输入信号 DI 状态变化时引起的 VOD 与 VOC 幅值的变化。 REC V1.1 2019.11 3 / 12 www.sitcores.com SIT3491E 芯力特 3V~5.5V 供电，256 节点，12Mbps 全双工 RS485/RS422 收发器 接收器直流电学特性 参数 输入电流（A，B） 符号 IIN2 测试条件 最小 典型 VCC=0 或 3.3V VIN = 12 V VCC=0 或 3.3V VIN = -7 V 最大 单位 125 uA -100 uA 正向输入阈值电压 VIT+ -7V≦VCM≦12V 反向输入阈值电压 VIT- -7V≦VCM≦12V -200 输入迟滞电压 Vhys -7V≦VCM≦12V 10 高电平输出电压 VOH IOUT = −4mA， VID = +200 mV VCC-1.5 低电平输出电压 VOL IOUT = +4mA， VID = -200 mV 0.4 V 三态输入漏电流 IOZR 0.4 V < VO < 2.4 V ±1 uA 接收端输入电阻 RIN -7V≦VCM≦12V 96 接收器短路电流 IOSR 0 V≤VO≤VCC ±7 -10 mV mV 30 mV V kΩ ±95 mA 典型 最大 单位 （如无另外说明，VCC=3V~5.5V ,Temp=TMIN~TMAX，典型值在 Temp＝25℃） 供电电流 参数 符号 测试条件 ICC1 /RE=0V， DE = 0 V 220 400 uA ICC2 /RE=VCC， DE=VCC 240 400 uA ISHDN /RE=VCC， DE=0V 0.5 10 uA 供电电流 关断电流 REC V1.1 2019.11 4 / 12 最小 www.sitcores.com SIT3491E 芯力特 3V~5.5V 供电，256 节点，12Mbps 全双工 RS485/RS422 收发器 ESD 保护 参数 符号 测试条件 最小 典型 最大 单位 A、B、Y、Z 人 体 模 型 （HBM） ±15 KV 其它端口 人 体 模 型 （HBM） ±6 KV 驱动器开关特性 参数 符号 驱动器输入到输出 传播延迟（低到高） tDPLH 驱动器输入到输出 传播延迟（高到低） tDPHL |tDPLH- tDPHL| tSKEW1 上升沿时间 /下降沿时间 tDR, tDF 使能到输出高 tPZH 使能到输出低 tPZL 输入低到禁能 tPLZ 输入高到禁能 tPHZ 关断条件下， 使能到输出高 tDSH 关断条件下， 使能到输出低 tDSL 测试条件 最小 典型 最大 单位 15 35 ns 15 35 ns 7 10 ns 10 25 ns 20 90 ns 20 90 ns 20 80 ns 20 80 ns RL = 110Ω， （见图 5、6） 500 900 ns RL = 110Ω， （见图 5、6） 500 900 ns RDIFF = 54 Ω, CL1=CL2=100pF (见图 3 与图 4) RL = 110Ω， （见图 5、6） RL = 110Ω， （见图 5、6） 接收器开关特性 参数 符号 测试条件 最小 典型 最大 单位 接收器 tRPLH 见图 7 与图 8 20 60 90 ns REC V1.1 2019.11 5 / 12 www.sitcores.com SIT3491E 芯力特 3V~5.5V 供电，256 节点，12Mbps 全双工 RS485/RS422 收发器 输入到输出传播 延迟从低到高 VID≥2.0V； 上升与下降沿 时间 VID≤15ns 接收器 输入到输出传播 延迟从高到低 tRPHL |tRPLH − tRPHL| tSKEW2 使能到输出低时间 tRPZL 使能到输出高时间 20 60 90 ns 7 10 ns CL=15pF 见图 7 与图 8 20 50 ns tRPZH CL=15pF 见图 7 与图 8 20 50 ns 从输出低到 禁能时间 tPRLZ CL=15pF 见图 7 与图 8 20 45 ns 从输出高到 禁能时间 tPRHZ CL=15pF 见图 7 与图 8 20 45 ns 关断状态下 使能到输出高时间 tRPSH CL=15pF 见图 7 与图 8 200 1400 ns 关断状态下 使能到输出低时间 tRPSL CL=15pF 见图 7 与图 8 200 1400 ns 进入关断状态时间 tSHDN NOTE2 300 ns 80 功能表 发送功能表 控制 接收功能表 输入 输出 控制 输入 输出 /RE DE DI Y Z /RE DE A-B RO X 1 1 H L 0 X ≥-10mV H X 1 0 L H 0 X ≤-200mV L 0 0 X Z Z 0 X 开/短路 H 1 0 X 1 X X Z Z(shutdown) X：任意电平；Z：高阻。 REC V1.1 2019.11 X：任意电平；Z：高阻。 6 / 12 www.sitcores.com 芯力特 SIT3491E 3V~5.5V 供电，256 节点，12Mbps 全双工 RS485/RS422 收发器 测试电路 图 2 驱动器直流测试负载 CL 包含探针以及杂散电容（下同） 图 3 驱动器差分延迟与渡越时间 图 4 驱动器传播延迟 REC V1.1 2019.11 7 / 12 www.sitcores.com 芯力特 SIT3491E 3V~5.5V 供电，256 节点，12Mbps 全双工 RS485/RS422 收发器 图 5 驱动器使能与禁能时间 图 6 驱动器使能与禁能时间 图 7 接收器传播延时测试电路 REC V1.1 2019.11 8 / 12 www.sitcores.com 芯力特 SIT3491E 3V~5.5V 供电，256 节点，12Mbps 全双工 RS485/RS422 收发器 图 8 接收器使能与禁能时间 REC V1.1 2019.11 9 / 12 www.sitcores.com 芯力特 SIT3491E 3V~5.5V 供电，256 节点，12Mbps 全双工 RS485/RS422 收发器 说明 1 简述 SIT3491E 是用于 RS-485/RS-422 通信的全双工高速收发器，包含一个驱动器和接收器。具有失 效安全，过压保护、过流保护。SIT3491E 实现高达 12Mbps 的无差错数据传输。 2 失效安全 接收器输入短路或开路，或挂接在终端匹配传输线上的所有驱动器均处于禁用状态时（idle）， SIT3491E 可确保接收器输出逻辑高电平。这是通过将接收器输入门限分别设置为-10mV 和-200mV 实现的。若差分接收器输入电压(A-B)≥-10mV，RO 为逻辑高电平；若电压(A-B)≤-200mV，RO 为 逻辑低电平。依据接收器门限，可实现具有 50mV 最小噪声容限的逻辑高电平。-10mV 至-200mV 门 限电压是符合±200mV 的 EIA/TIA-485 标准的。 3 总线上挂接 256 个收发器 标准 RS485 接收器的输入阻抗为 12kΩ(1 个单位负载)，标准驱动器可最多驱动 32 个单位负载。 SIT3491E 收发器的接收器具有 1/8 单位负载输入阻抗(96kΩ)，允许最多 256 个收发器并行挂接在同 一通信总线上。这些器件可任意组合，或者与其它 RS485 收发器进行组合，只要总负载不超过 256 个单位负载，都可以挂接在同一总线上。 4 驱动器输出保护 通过过流、过压保护机制避免故障或总线冲突引起输出电流过大和功耗过高，在整个共模电压 范围（参考典型工作特性）内提供快速短路保护。 REC V1.1 2019.11 10 / 12 www.sitcores.com SIT3491E 芯力特 3V~5.5V 供电，256 节点，12Mbps 全双工 RS485/RS422 收发器 SOP14 外形尺寸 封装尺寸 标注 最小值/mm 最大值/mm 标注 最小值/mm 最大值/mm A 8.55 8.75 C4 0.193 0.213 A1 0.356 0.456 D 0.95 1.15 0.40 0.70 A2 1.27TYP D1 A3 0.312TYP D2 0.20TYP B 3.80 4.00 R1 0.20TYP B1 5.80 6.20 R2 0.20TYP C 1.40 1.60 θ1 8°~12°TYP4 C1 0.60 0.70 θ2 8°~12°TYP4 C2 0.55 0.65 θ3 0°~8° C3 0.05 0.25 θ4 4°~12° REC V1.1 2019.11 11 / 12 www.sitcores.com SIT3491E 芯力特 3V~5.5V 供电，256 节点，12Mbps 全双工 RS485/RS422 收发器 DIP14 外形尺寸 封装尺寸 标注 最小值/mm 最大值/mm 标注 最小值/mm 最大值/mm A 19.00 19.20 C3 3.85 4.45 C4 1.40 1.50 D 8.20 8.80 A1 A2 1.524TYP 0.41 0.51 A3 2.54TYP D1 0.20 0.35 A4 1.70TYP D2 7.74 8.00 A5 0.99TYP θ 10°TYP4 B 6.30 6.50 θ1 17°TYP4 C 3.00 3.20 θ2 6°TYP R1 1.27TYP C1 C2 0.51TYP 3.00 3.60 定购信息 定购代码 温度 封装 SIT3491EESD -40℃~125℃ SOP14 SIT3491EEPD -40℃~125℃ DIP14 编带式包装为 2500 颗/盘 REC V1.1 2019.11 12 / 12 www.sitcores.com
