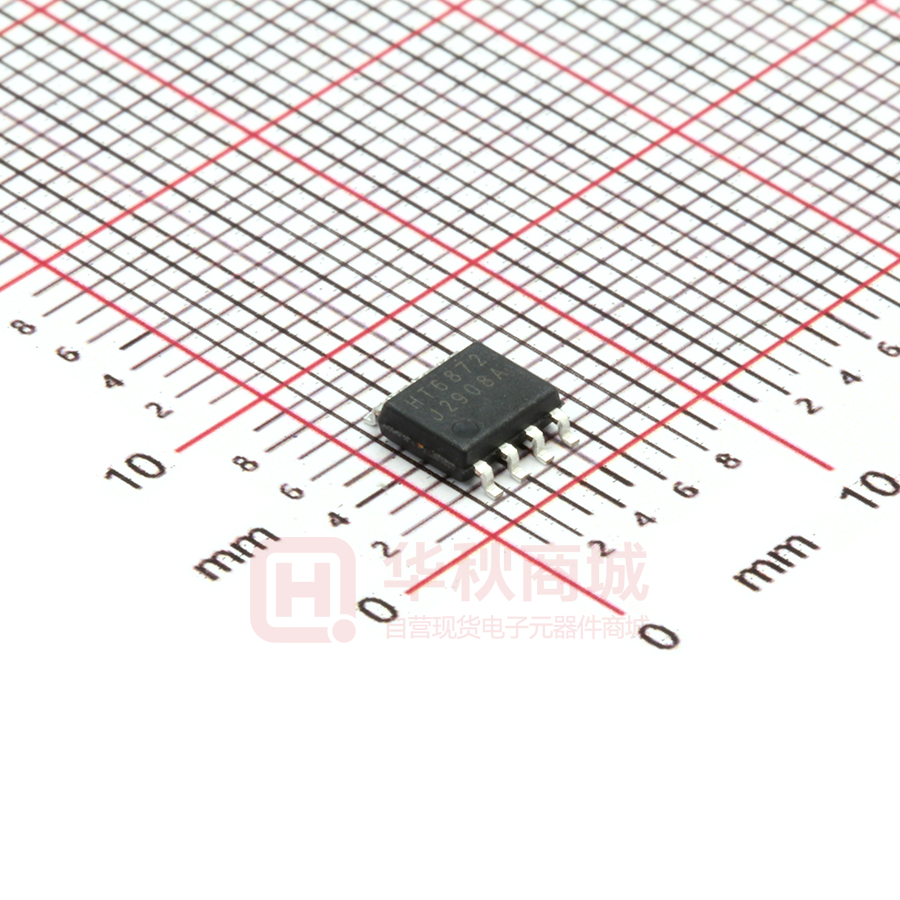

HT6872-SOP8

HT6872 4.7W 防削顶 D 类音频功率放大器 4.7W防削顶单声道D类音频功率放大器  特点  概述 ・防削顶失真功能(Anti-Clipping Function, ACF) ・优异的全带宽EMI抑制性能 ・免滤波器数字调制，直接驱动扬声器 ・输出功率 1.40W (VDD=3.6V, RL=4Ω, THD+N=10%) 2.80W (VDD=5.0V, RL=4Ω, THD+N=10%) 4.70W (VDD=6.5V, RL=4Ω, THD+N=10%) ・高信噪比SNR：95dB (VDD = 6.5V, Av = 24dB, THD+N = 1%) ・低静态电流 Input AC Grounded, Without Load 2.65mA (VDD=3.6V) 3.25mA (VDD=5.0V) 4.00mA (VDD=6.5V) ・低关断电流：＜1µA (Input AC Grounded, Without Load) ・过流保护及自动恢复功能 ・过热保护功能 ・欠压异常保护功能 ・无铅无卤封装，SOP8、SOP8-PP和WLCSP-9 HT6872是一款低EMI的，防削顶失真的，单声 道免滤波D类音频功率放大器。在6.5V电源，10% THD+N，4Ω负载条件下，输出4.7W功率，在各类音 频终端应用中维持高效率并提供AB类放大器的性 能。 HT6872的最大特点是防削顶失真（ACF）输出 控制功能，可检测并抑制由于输入音乐、语音信号幅 度过大所引起的输出信号削顶失真（破音），也能自 适应地防止在电池应用中由电源电压下降所造成的 输出削顶，显著提高音质，创造非常舒适的听音享受， 并保护扬声器免受过载损坏。同时芯片具有ACF-Off 模式。 HT6872具有独有的电磁辐射（EMI）抑制技术 和优异的全带宽低辐射性能，辐射水平在不加任何辅 助设计时仍远在FCC Part15 Class B 标准之下，不 仅避免了干扰其他敏感电路还降低了系统设计难度。 HT6872内部集成免滤波器数字调制技术，能够 直接驱动扬声器，并最大程度减小脉冲输出信号的失 真和噪音。输出无需滤波网络，极少的外部元器件节 省了系统空间和成本，是便携式应用的理想选择。  应用 ・便携式音箱 ・iphone/ipod/MP3 docking ・PMP/MP4/MP5播放器 ・便携式游戏机 ・掌上电脑PDAs 此外，HT6872内置的关断功能使待机电流最小 化，还集成了输出端过流保护、片内过温保护和电源 欠压异常保护等功能。 ・USB音箱 ・平板电脑 ・导航仪GPS ・手机  典型应用图 CS 1µF 6 VDD RIN CIN 0.1uF 单端 输入 CIN 0.1uF 4 IN+ 12kΩ RIN 3 IN- 数字 PWM 调制器 前置 放大 EMI抑制 ＋ 输出驱动 OUT+ 5 OUT- 8 12kΩ 2 BYPASS CB 1µF ACF 数字控制 S1 载波 发生器 OCP OTP 1 CTRL 关断 控制 HT6872 RPD UVLO GND 7 版权所有©2015, 嘉兴禾润电子科技有限公司 -1- 01/2015 – V1.02 HT6872 4.7W 防削顶 D 类音频功率放大器  引脚信息 CTRL BYPASS ININ+ 1 8 2 7 3 6 4 5 OUT- IN+ AGND IN- 1 VDD BYPASS CTRL 2 OUT+ PGND OUT- 3 GND VDD OUT+ A B C 9焊球WLCSP 底视图 8引脚SOP 顶视图  引脚定义*1 SOP 引脚号 1 2 3 4 5 6 7 8 注1 WLCSP 焊球号 C2 B2 C1 A1 A3 A2 B1/B3 C3 引脚 名称 CTRL BYPASS ININ+ OUT+ VDD GND OUT- I/O ESD 保护电路 I A A A O Power GND O PN PN PN PN - 功能 ACF模式和关断模式控制端 模拟参考电压 反相输入端（差分-） 同相输入端（差分+） 同相输出端（BTL+） 电源 地 反相输出端（BTL-） I: 输入端 O: 输出端 A: 模拟端 当大于VDD的电压外加于PN保护型端口（ESD保护电路由PMOS和NMOS组成）时，PMOS电路将有漏电流流过。 版权所有©2015, 嘉兴禾润电子科技有限公司 -2- 01/2015 – V1.02 HT6872 4.7W 防削顶 D 类音频功率放大器 IMPORTANT NOTICE 注意 Jiaxing Heroic Electronic Technology Co., Ltd (HT) reserves the right to make corrections, modifications, enhancements, improvements, and other changes to its products and services at any time and to discontinue any products or services without notice. Customers should obtain the latest relevant information before placing orders and should verify that such information is current and complete. 嘉兴禾润电子科技有限公司（以下简称HT）保留对产品、服务、文档的任何修改、更正、提高、改善和其他改变，或停止 提供任何产品和服务，并不提供任何通知的权利。客户在下单和生产前应确保所得到的信息是最新、最完整的。 HT assumes no liability for applications assistance or customer product design. Customers are responsible for their products and applications using HT components. HT对相关应用的说明和协助以及客户产品的板级设计不承担任何责任。 HT products are not authorized for use in safety-critical applications (such as life support devices or systems) where a failure of the HT product would reasonably be expected to affect the safety or effectiveness of that devices or systems. HT的产品并未授权用于诸如生命维持设备等安全性极高的应用中。 The information included herein is believed to be accurate and reliable. However, HT assumes no responsibility for its use; nor for any infringement of patents or other rights of third parties which may result from its use. 本文中的相关信息是精确和可靠的，但HT并不对其负责，也不对任何可能的专利和第三方权利的侵害负责。 Following are URLs and contacts where you can obtain information or supports on any HT products and application solutions: 下面是可以联系到我公司的相关联系方式： 嘉兴禾润电子科技有限公司 Jiaxing Heroic Electronic Technology Co., Ltd. 地址: 浙江省嘉兴市凌公塘路3339号JRC大厦A座三层 Add: A 3rd floor, JRC Building, No. 3339, LingGongTang Road, Jiaxing, Zhejiang Province 销售/Sales: 0573-82585539 支持/Support: 0573-82586151 传真/Fax: 0573-82585078 E-mail: sales@heroic.com.cn 网址/Website: www.heroic.com.cn 版权所有©2015, 嘉兴禾润电子科技有限公司 -3- 01/2015 – V1.02
