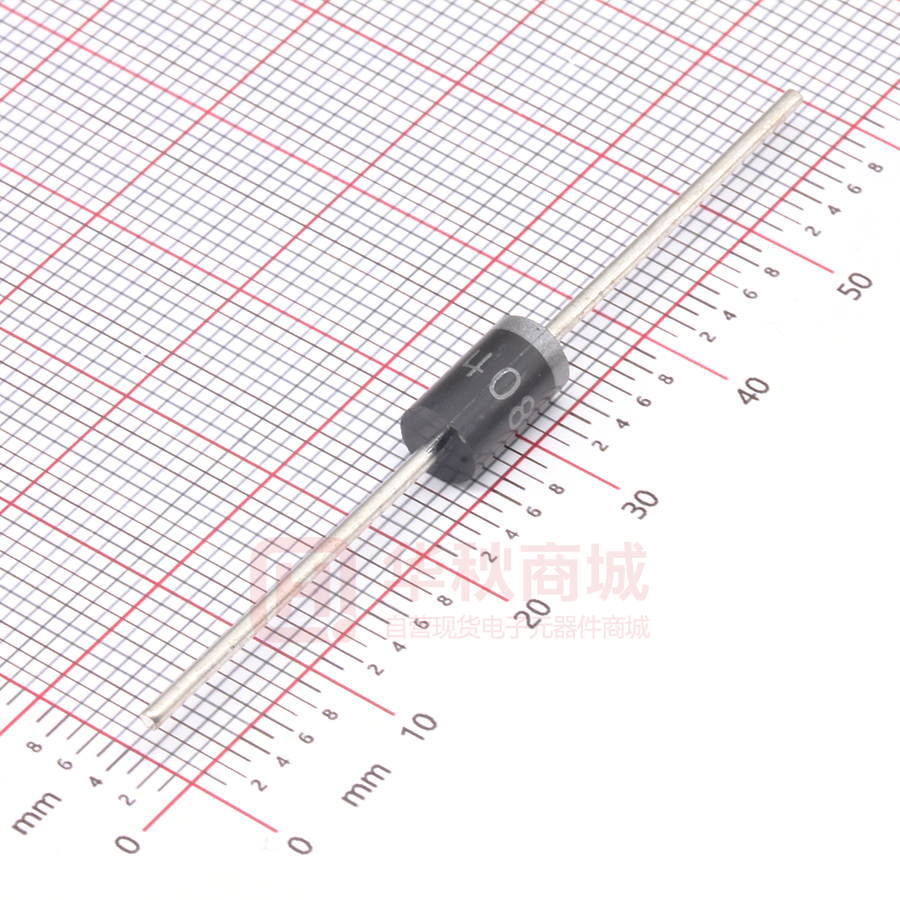

1N5400 THRU 1N5408
GENERAL PURPOSE PLASTIC SILICON RECTIFIER
Reverse Voltage – 50 to 1000 V
Forward Current – 3 A
Features
High current capability
Low leakage current
Mechanical Data
Case: Molded plastic, DO-201AD
Terminals: Plated axial leads, solderable per
MIL-STD-202, method 208 guaranteed
Polarity: Color band denotes cathode end
Mounting position: Any
Absolute Maximum Ratings and Characteristics
Ratings at 25 OC ambient temperature unless otherwise specified. Single phase, half wave, 60 Hz, resistive or
inductive load. For capacitive load, derate current by 20%.
Symbols
1N
5400
Marking
1N540 1N540 1N540 1N540 1N540 1N540 1N540 1N540 1N540
0
1
2
3
4
5
6
7
8
Parameter
1N
5401
1N
5402
1N
5403
1N
5404
1N
5405
1N
5406
1N
5407
1N
5408
Units
-
Maximum Recurrent Peak Reverse Voltage
VRRM
50
100
200
300
400
500
600
800
1000
V
Maximum RMS Voltage
VRMS
35
70
140
210
280
350
420
560
700
V
Maximum DC Blocking Voltage
VDC
50
100
200
300
400
500
600
800
1000
V
Maximum Average Forward Rectified Current
0.375"(9.5 mm) Lead Length at TA = 75 OC
Peak Forward Surge Current, 8.3 ms Single
Half-sine-wave Superimposed on rated load
(JEDEC method)
Maximum Forward Voltage at 3 A DC
Maximum Reverse Current
TA = 25 OC
at Rated DC Blocking Voltage
TA = 100 C
Typical Junction Capacitance 1)
Typical Thermal Resistance
2)
Operating Junction Temperature Range
Storage Temperature Range
1)
2)
O
I(AV)
3
A
IFSM
200
A
VF
1.1
V
5
IR
µA
1000
CJ
50
pF
RθJA
18
TJ
-55 to +150
O
C
TStg
-55 to +150
O
C
O
C/W
Measured at 1 MHz and applied reverse voltage of 4 VDC.
Thermal resistance junction to ambient and juntion to lead at 0.375" (9.5 mm) lead length P.C.B mounted with 0.8 X 0.8"
(20 X 20 mm) copper pads.
®
1/2
Dated: 06/05/2021 H&SS Rev: 01
1N5400 THRU 1N5408
®
2/2
Dated: 06/05/2021 H&SS Rev: 01
